Пристрій для герметизації дверного отвору

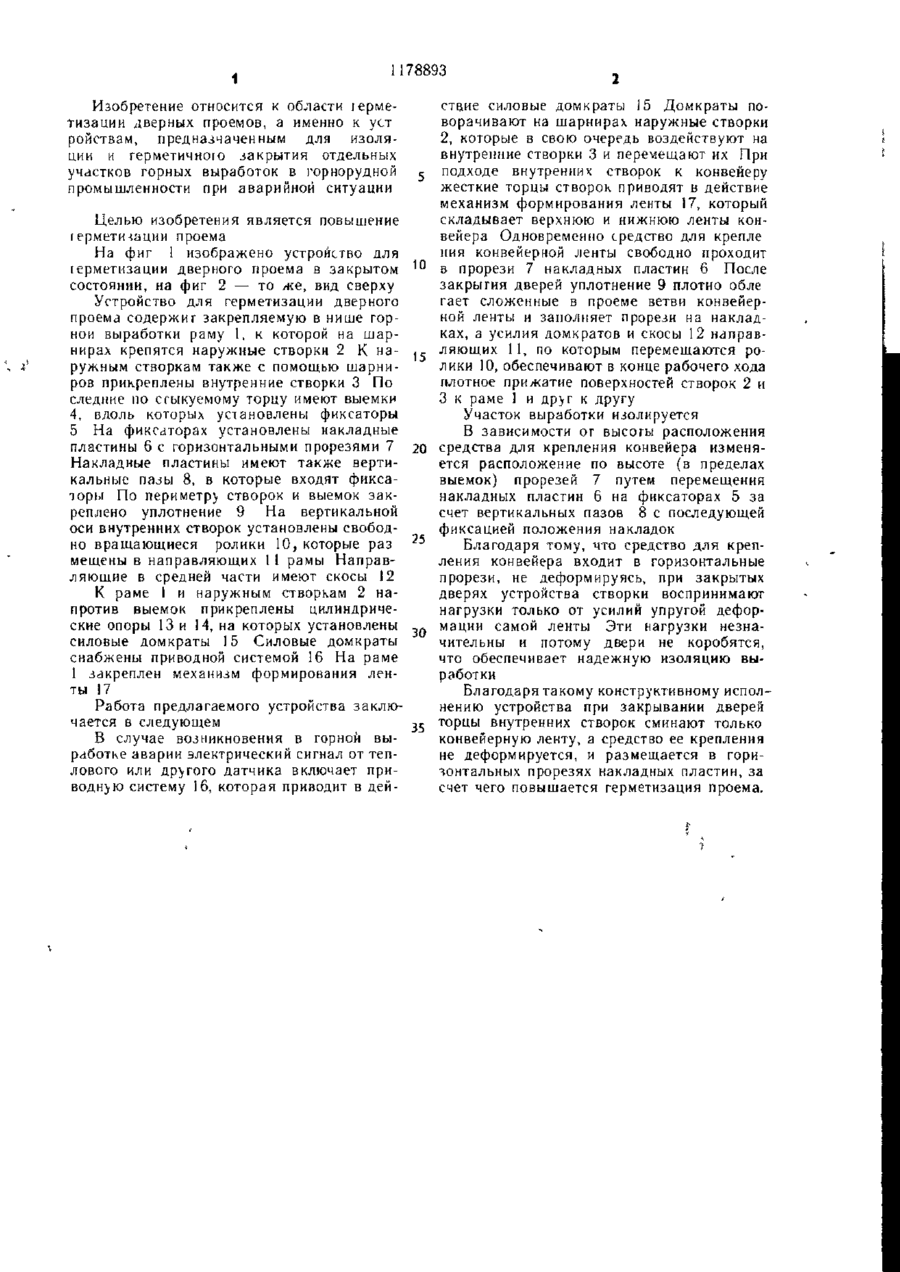

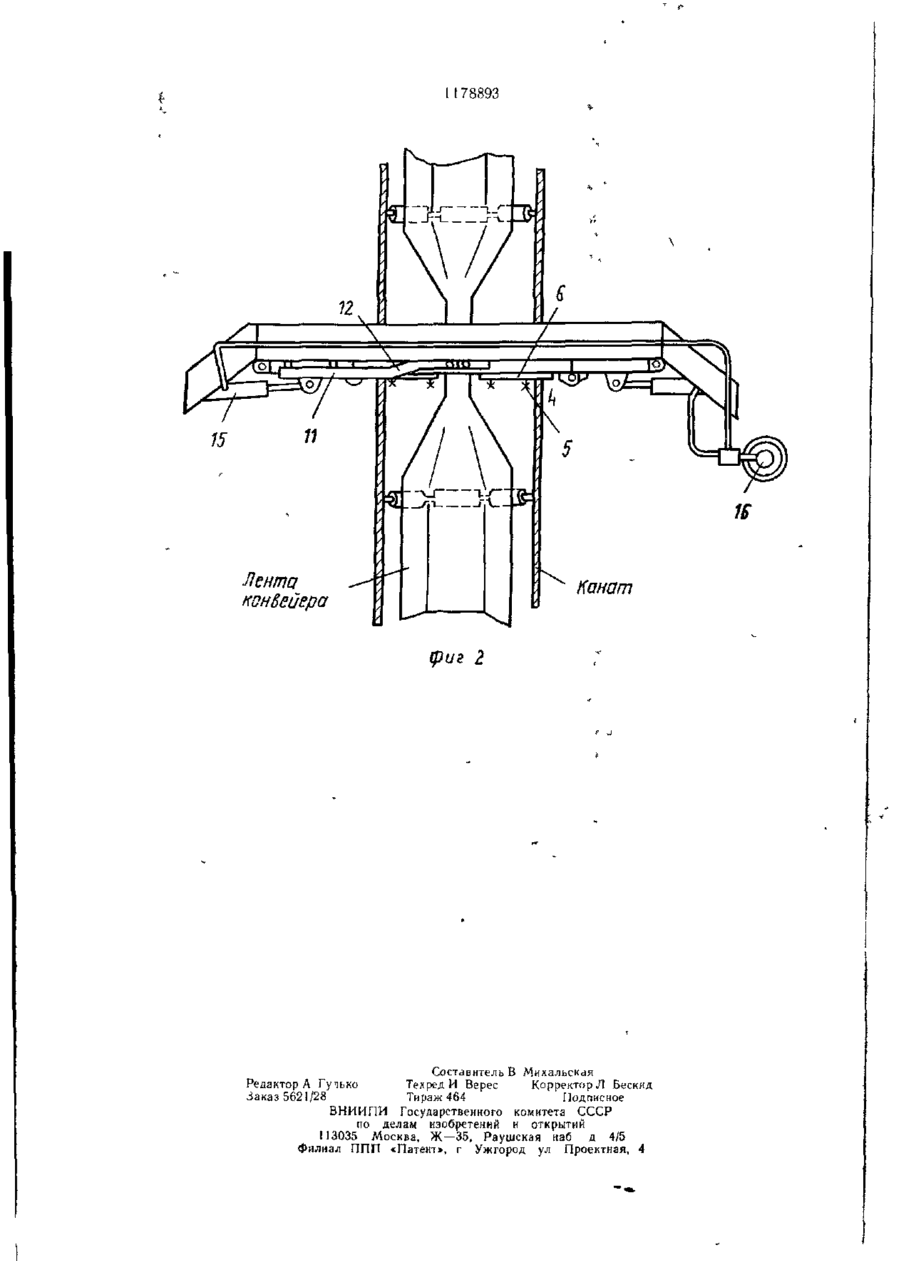

УСТРОЙСТВО ДЛЯ ГКРМЕТПЗАЦИИ ДВЕРНОГО ПРОЕМА с установленным в нем ленточным конвейером, со держащее механиш формирования конвейерной леніь], размещенный на раме между торцами створок двери с выемками, выполненными на створках напротив механизма формирования ленты,и уплотнитель, размещенный по всему периметру створок,отличающееся тем, что. с целью повышения і ер метизации проема без деформации средств крепления конвейерной ленты, оно имеет герметизирующие накладные пластины с прорезями для прохода средств крепления конвейерной ленгы, причем накладные пластины закрепчены на обеих створках в местах расположения выемок. 00 00 со СО Щ Фиг № 1 178893 ствие силовые домкраты 15 Домкраты поворачивают на шарнирах наружные створки 2, которые в свою очередь воздействуют на внутренние створки 3 и перемещают их При подходе внутренних створок к конвейеру 5 жесткие торцы створок приводят в действие механизм формирования ленты 17, который складывает верхнюю и нижнюю ленты конЦелью изобретения является повышение вейера Одновременно средство для крепле герметизации проема ния конвейерной ленты свободно проходит На фиг 1 изображено устройство для 10 іерметизации дверного проема в закрытом в прорези 7 накладных пластин 6 После состоянии, на фиг 2 — то же, вид сверху закрытия дверей уплотнение 9 плотно обле гает сложенные в проеме ветви конвейерУстройство для герметизации дверного ной ленты и заполняет прорези на накладпроема содержит закрепляемую в нише горках, а усилия домкратов и скосы 12 направной выработки раму 1, к которой на шарнирах крепятся наружные створки 2 К на- ) 5 ляющих 11, по которым перемещаются роружным створкам также с помощью шарнилики 10, обеспечивают в конце рабочего хода ров прикреплены внутренние створки 3 По плотное прижатие поверхностей створок 2 и следние по стыкуемому торцу имеют выемки 3 к раме 1 и друг к другу 4, вдоль которых установлены фиксаторы Участок выработки изолируется 5 На фиксаторах установлены накладные В зависимости or высоты расположения пластины 6 с горизонтальными прорезями 7 20 средства для крепления конвейера изменяНакладные пластины имеют также вертиется расположение по высоте (в пределах кальные пазы 8, в которые входят фиксавыемок) прорезей 7 путем перемещения торы По периметру створок и выемок закнакладных пластин 6 на фиксаторах 5 за реплено уплотнение 9 На вертикальной счет вертикальных пазов 8 с последующей оси внутренних створок установлены свободфиксацией положения накладок но вращающиеся ролики 10, которые раз Благодаря тому, что средство для крепмещены в направляющих 1 1 рамы Направления конвейера входит в горизонтальные ляющие в средней части имеют скосы 12 прорези, не деформируясь, при закрытых К раме 1 и наружным створкам 2 надверях устройства створки воспринимают против выемок прикреплены цилиндриченагрузки только от усилий упругой дефорские опоры 13 и 14, на которых установлены 3 0 мации самой ленты Эти нагрузки незнасиловые домкраты 15 Силовые домкраты чительны и потому двери не коробятся, снабжены приводной системой 16 На раме что обеспечивает надежную изоляцию вы1 закреплен механизм формирования ленработки ты 17 Благодаря такому конструктивному исполРабота предлагаемого устройства заклюнению устройства при закрывании дверей чается в следующем торцы внутренних створок сминают только 35 В случае возникновения в горной выконвейерную ленту, а средство ее крепления работке аварии электрический сигнал от тепне деформируется, и размещается в горилового или другого датчика включает призонтальных прорезях накладных пластин, за водную систему 16, которая приводит в дейсчет чего повышается герметизация проема. Изобретение относится к области іерметизации дверных проемов, а именно к уст ройствам, предназначенным для изоляции и герметичною закрытия отдельных участков горных выработок в горнорудной промышленности при аварийной ситуации 78893 Лента конвейера фиг г Составитель В Михальскля Редактор А Гучько Тел ред И Верес Корректор Л Бескид Заказ 5621/28 Тираж 464 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва, Ж—35, Раушская наб д 4/5 филиал ППП «Патент», г Ужгород ул Проектная, 4
