Спосіб збагачування цинком розплаву для цинкування сталевих виробів
Номер патенту: 30641
Опубліковано: 15.12.2000
Автори: Куцін Володимир Семенович, Макієвський Юрій Ізотович, Мітніков Ілля Юхимович, Гончар Володимир Павлович, Сергєєв Віктор Володимирович, Агапов Володимир Миколайович
Формула / Реферат

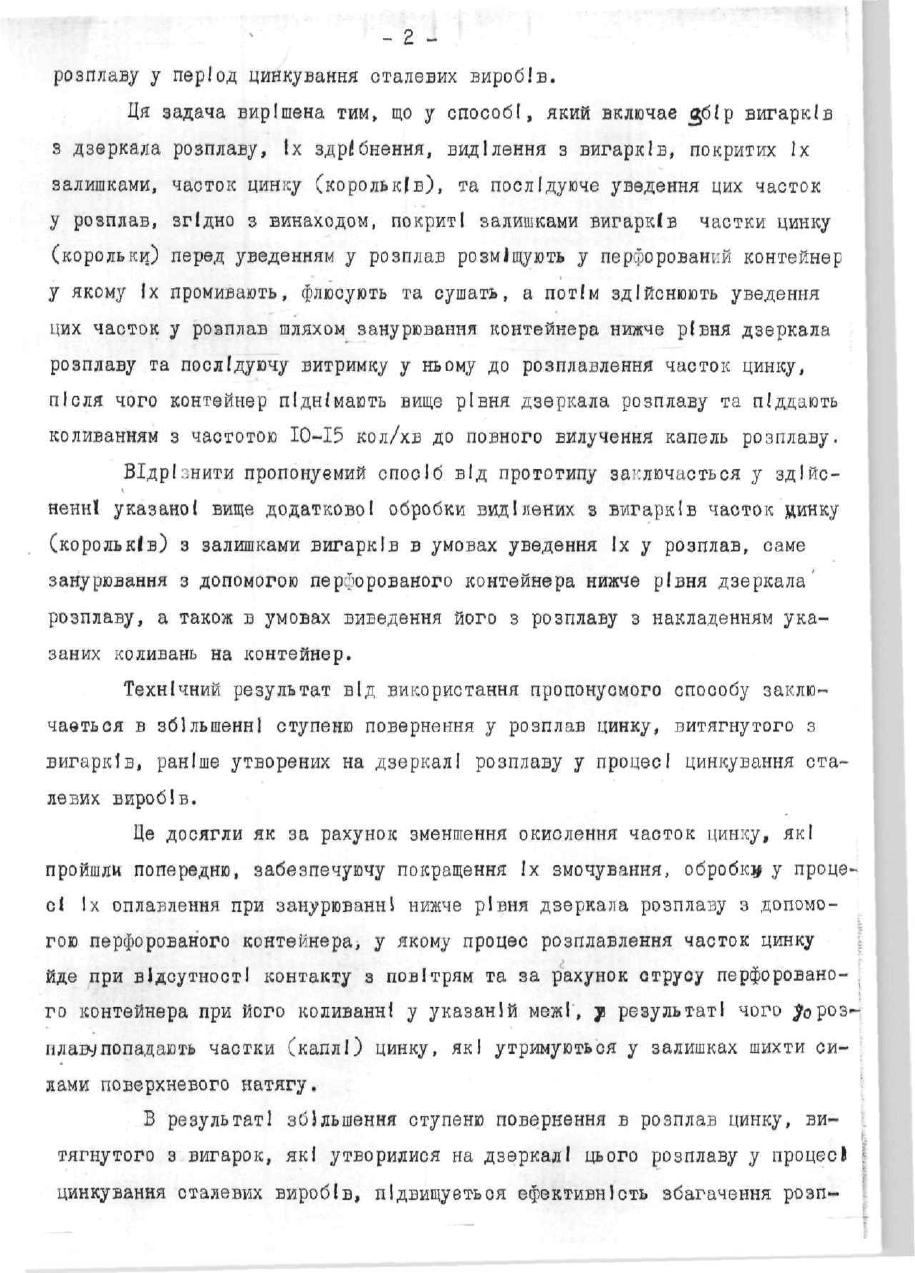

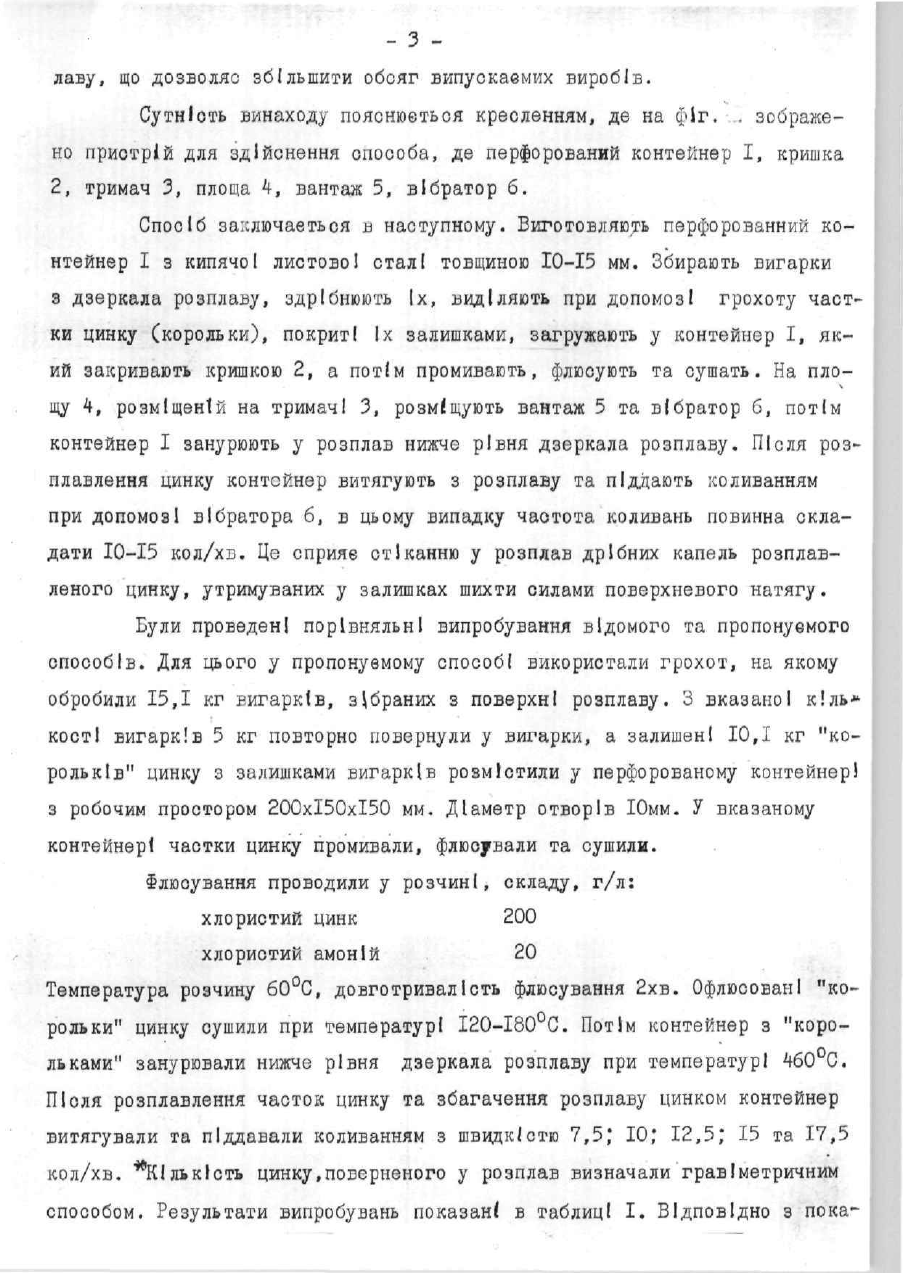

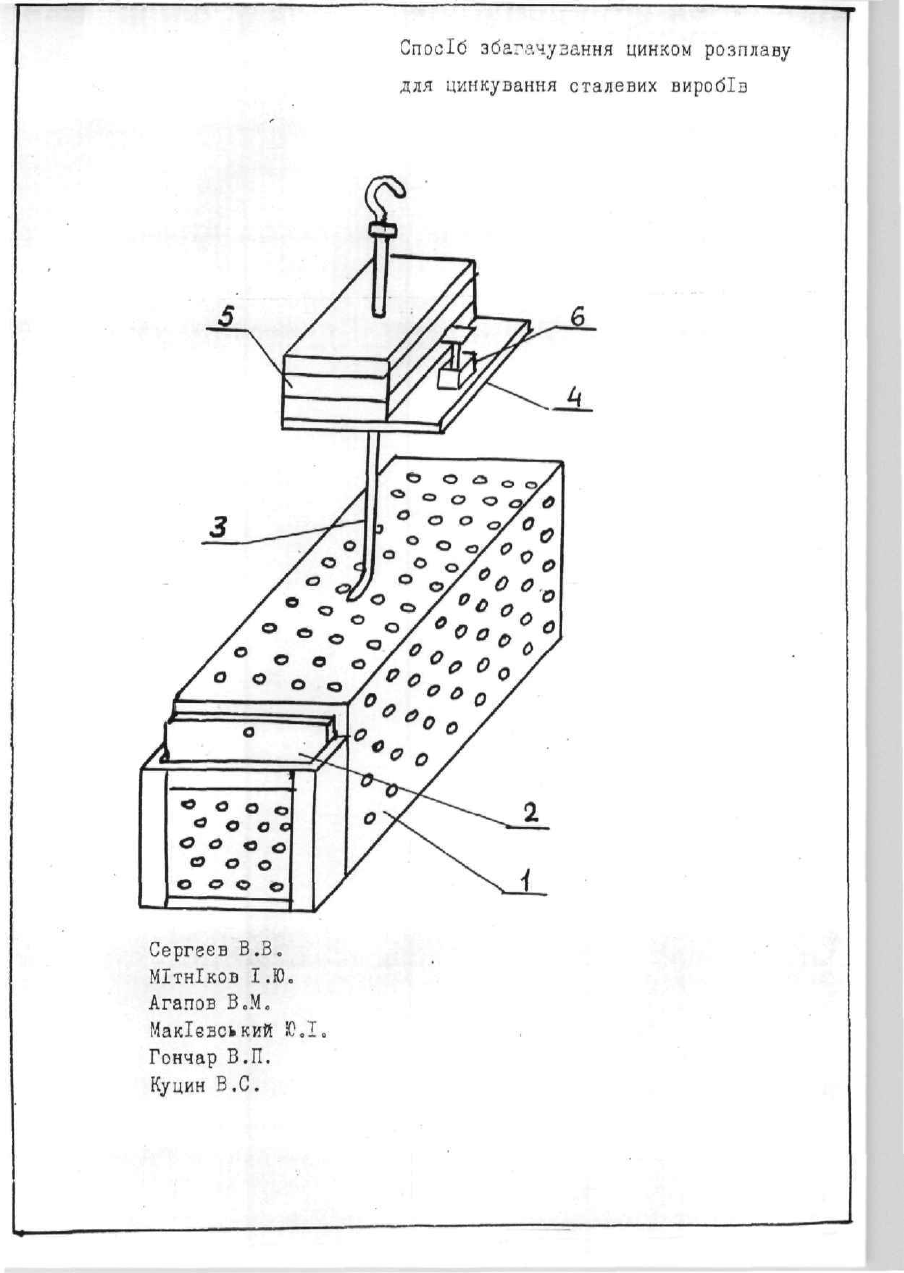

Спосіб збагачення цинком розплаву для цинкування сталевих виробів, що включає збір вигарків з дзеркала розплаву, їх здрібнення, виділення з вигарків, покритих їх залишками, часток цинку та наступне уведення цих часток у розплав, який відрізняється тим, що покриті залишками вигарків частки цинку перед уведенням у розплав розміщують у перфорованому контейнері, у якому їх промивають, флюсують та сушать, а потім здійснюють уведення у розплав шляхом занурювання контейнера нижче рівня дзеркала розплаву та наступну витримку у ньому до розплавлення часток цинку, після чого контейнер піднімають вище рівня дзеркала розплаву та піддають коливанням з частотою 10-15 кол/хв до повного вилучення капель розплаву.
Текст

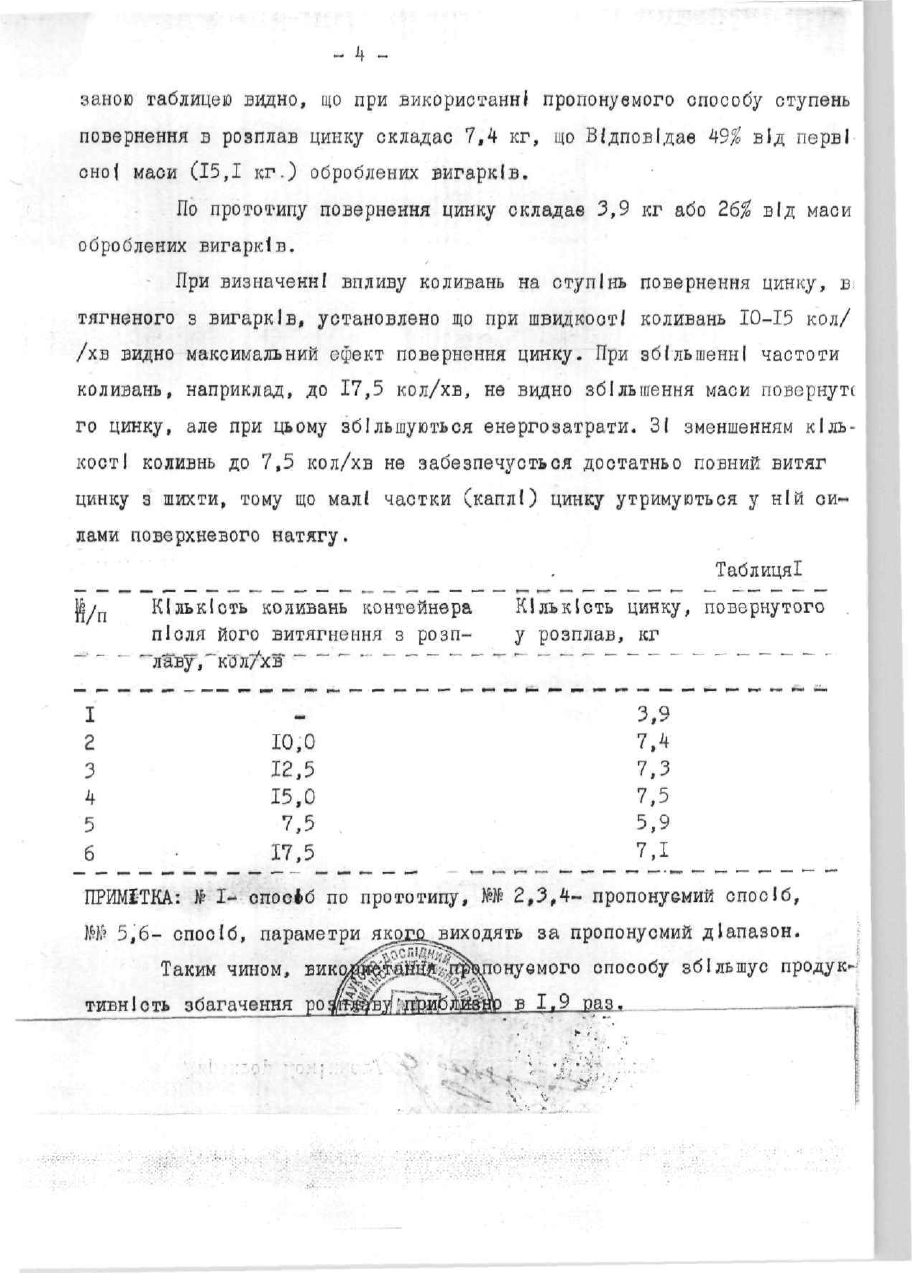

\ •• . • В80Ъ в 1.9 раз. Спосіб збагачування цинком розплаву для цинкування сталевих виробів Сергеев В,Be МІТНІКОВ I.Юо Агапов ВоМо МакІєвський Ю Л „ Гончар В.П. Куцин B.C.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for enrichment with zinc of the melt for galvanization of steel articles
Автори англійськоюSerhieiev Viktor Volodymyrovych, Mytnikov Illia Yukhymovych, Ahapov Volodymyr Mykolaiovych, Makiievskyi Yurii Izotovych, Honchar Volodymyr Pavlovych, Kutsyn Volodymyr Semenovych
Назва патенту російськоюСпособ обогащения цинком расплава для оцинковывания стальных изделий
Автори російськоюСергеев Виктор Владимирович, Митников Илья Ефимович, Агапов Владимир Николаевич, Макиевский Юрий Изотович, Гончар Владимир Павлович, Куцин Владимир Семенович
МПК / Мітки
МПК: C23C 2/06
Мітки: збагачування, розплаву, цинкування, сталевих, цинком, спосіб, виробів
Код посилання
<a href="https://ua.patents.su/5-30641-sposib-zbagachuvannya-cinkom-rozplavu-dlya-cinkuvannya-stalevikh-virobiv.html" target="_blank" rel="follow" title="База патентів України">Спосіб збагачування цинком розплаву для цинкування сталевих виробів</a>
Флюс для гарячого цинкування стальних виробів
Номер патенту: 685
Опубліковано: 15.12.1993
Автори: Новак Василь Павлович, Гладуш Василь Макарович, Мітніков Ілля Юхимович, Проскурін Євген Васильович, Куліба Тетяна Миколаївна, Ісаєв Юрій Гасанович, Норвилло Надія Юріївна, Кулагіна Людмила Миколаївна, Попов Микола Григорович, Бочаров Олександр Яковлевич
МПК: C23C 2/30
Мітки: флюс, цинкування, виробів, гарячого, стальних
Формула / Реферат:
Формула изобретения1. Флюс для горячего цинкования стальных изделий, содержащий хлоридцинка, хлорид аммония, поверхностно-активное вещество и воду, отличающийся тем, что, с целью повышения термостойкости флюса, он дополнительно содержит карналлит и гартцинк, а в качестве поверхностно-активного вещества - препарат ОМЕГА-1 при следующем соотношении компонентов, г: Хлорид цинка 100-300 ...
Склад порошку для борування сталевих та чавунних виробів
Номер патенту: 28726
Опубліковано: 16.10.2000
Автори: Барилович Леонід Павлович, Ткачук Володимир Микитович, Канарчук Вадім Євгенович
МПК: C23C 8/00
Мітки: порошку, чавунних, виробів, склад, сталевих, борування
Формула / Реферат:
Склад порошку для борування сталевих і чавунних виробів, який вміщує технічний карбід бору, буру, який відрізняється тим, що він додатково містить фтористий літій при наступному співвідношенні компонентів, мас. %: Карбід бору 72,5...77,5 Бура 12,5...17,5 Фтористий літій 7,5...12,5
Спосіб виготовлення електрода-дроту на основі міді або її сплава з цинком
Номер патенту: 8039
Опубліковано: 26.12.1995
Автори: Гейнріх Гроос, Ганс Германні
МПК: B23H 7/08
Мітки: основі, цинком, сплава, міді, електрода-дроту, спосіб, виготовлення
Формула / Реферат:
1. Способ изготовления электрода-проволоки на основе меди или ее сплава с цинком, включающий нанесение на проволоку слоя цинка, кадмия или сурьмы, отличающийся тем, что, с целью уменьшения износа при электроэрозионном вырезании, электрод-проволоку подвергают термообработке в атмосфере азота, аргона или водорода при 700-850°С в течение 0,096-0,3 мин с последующим охлаждением до 30-80°С в течение 0,02-0,2 мин.2. Способ по п. 1,...
Спосіб борування сталевих та чавунних виробів
Номер патенту: 10506
Опубліковано: 25.12.1996
Автори: Ткачук Володимир Микитович, Цибульков Василь Петрович, Гордань Георгій Миколайович, Канарчук Вадім Євгенович, Барилович Леонід Павлович
МПК: C23C 8/00
Мітки: виробів, борування, сталевих, чавунних, спосіб
Формула / Реферат:
Способ борирования стальных и чугунных изделий, включающий диффузионное насыщение в борсодержащей среде и намагничивание, отличающийся тем, что насыщение производят в магнитном поле борсодержащей среды, которое создают пропусканием через нее, в период насыщения переменного электрического тока.
Флюс для обробки поверхні сталевих виробів перед цинкуванням
Номер патенту: 10122
Опубліковано: 30.09.1996
Автори: Вавілін Алєксандр Сєргєєвіч, Проскуркін Євген Васильович, Мітніков Ілля Юхимович, Шулєжко Алєксєй Фьодоровіч, Гладуш Василь Макарович, Ксаверчук Леонід Петрович, Гончар Володимир Павлович, Зехов Сергій Васильович, Канов Генадій Лаврентійович, Сапунов Сєргєй Юрьєвіч, Солошенко Микола Павлович
МПК: C23C 2/30, C23C 2/06, C23C 2/02
Мітки: поверхні, цинкуванням, сталевих, виробів, обробки, флюс
Формула / Реферат:
Флюс для обработки поверхности стальных изделий перед цинкованием, содержащий хлористый цинк, хлористый аммоний, карналлит, смачиватель гидрофильный и воду, отличающийся тем, что флюс дополнительно содержит буру и жидкое стекло при следующем соотношении компонентов, г/л:хлористый цинк 200-800хлористый аммоний 5-70карналлит ...
Попередній патент: Стопорний пристрій для запобігання захлопування дверного полотна відносно дверної коробки
Наступний патент: Запірний пристрій
Випадковий патент: Пристрій для нагріву і вивантаження металобрухту у плавильний агрегат
