Бункер для завантаження коксових печей
Номер патенту: 30834
Опубліковано: 11.03.2008
Автори: Рудавін Анатолій Іванович, Кузніченко Вячеслав Михайлович, Крижановський Станіслав Васильович
Формула / Реферат

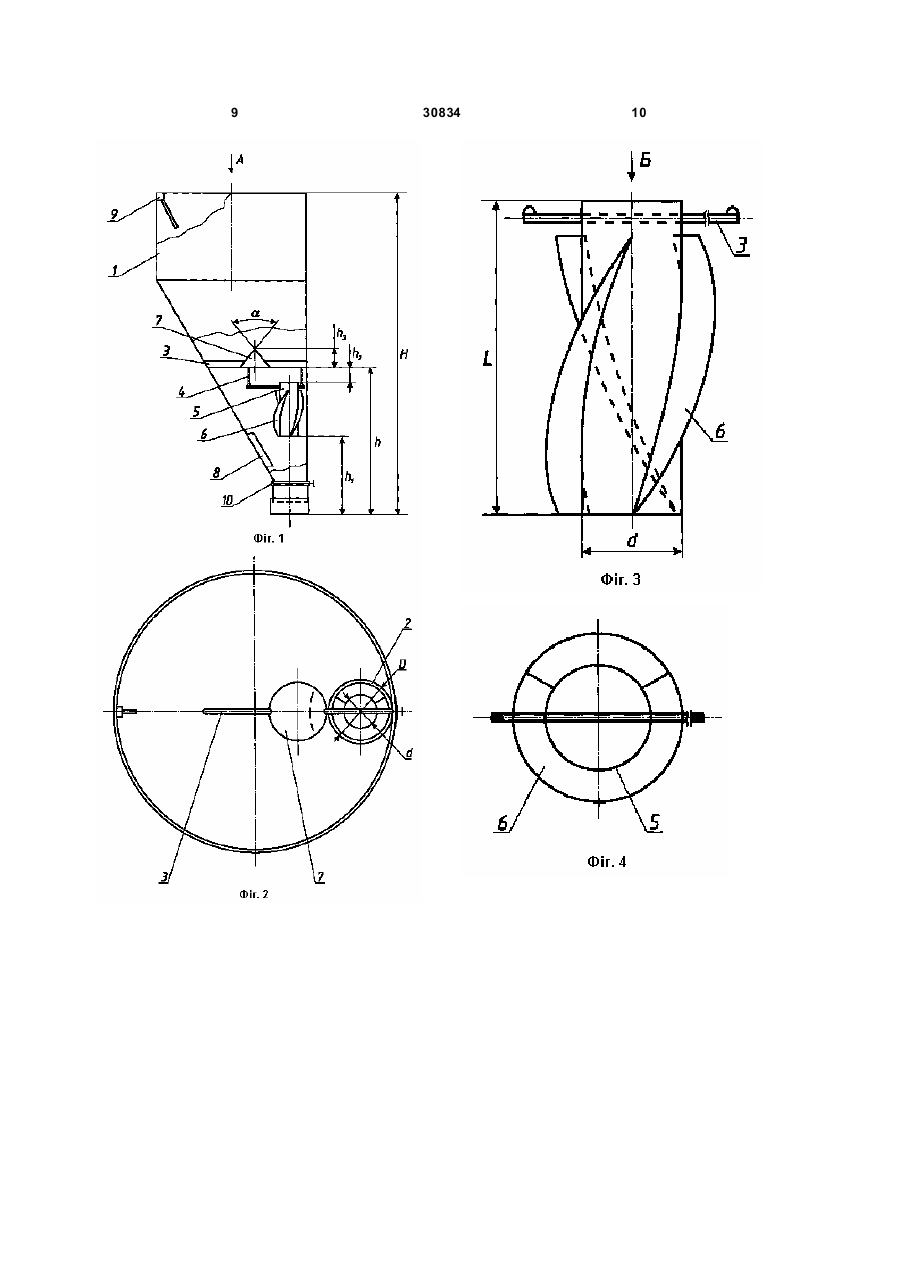

1. Бункер для завантаження коксових печей, який включає:
a) корпус з нижнім випускним отвором, який відрізняється тим, що
зазначений бункер додатково містить
b) кріпильний засіб, розташований усередині згаданого корпусу, на якому підвішений шнек, обладнаний щонайменше однією гвинтовою лопаттю,
c) розсікач, розташований на зазначеному кріпильному засобі над згаданим шнеком.
2. Бункер за п. 1, який відрізняється тим, що шнек розташований співвісно випускному отвору.
3. Бункер за п. 1, який відрізняється тим, що розташування кріпильного засобу усередині згаданого корпусу визначається за наступною залежністю:
0,45Н<h£0,65Н,
де:
Н - висота корпусу, мм;
h - висота, на якій розташовано кріпильний засіб, мм.
4. Бункер за пунктами 1 або 3, який відрізняється тим, що відстань між нижньою кромкою шнека і випускним отвором визначається за наступною залежністю:
0,13Н<h1£0,17Н,
де:
Н - висота корпусу, мм;
h1 - відстань, на якій розташована нижня кромка шнека над випускним отвором, мм.
5. Бункер за п. 1, який відрізняється тим, що довжина шнека визначається за наступною залежністю:
0,17H<L£0,27H,
де:
L - довжина шнека, мм;
Н - висота корпусу, мм.
6. Бункер за п. 1, який відрізняється тим, що діаметр циліндричного елемента шнека визначається за наступною залежністю:
0,5D<d£0,8D,
де:
D - діаметр випускного отвору, мм;
d - діаметр циліндричного елемента шнека, мм.
7. Бункер за п. 1, який відрізняється тим, що розсікач виконаний у вигляді конуса, при цьому параметри конуса і розташування його в корпусі визначаються за наступними залежностями:
90°£a<120°,
0,04H<h2£0,1H,
0,08Н<h3£0,1Н,
де:
h2 - висота розташування розсікача над шнеком відносно верхньої торцевої його частини, мм;
h3 - висота розсікача, мм;
a - кут при вершині конуса, град.

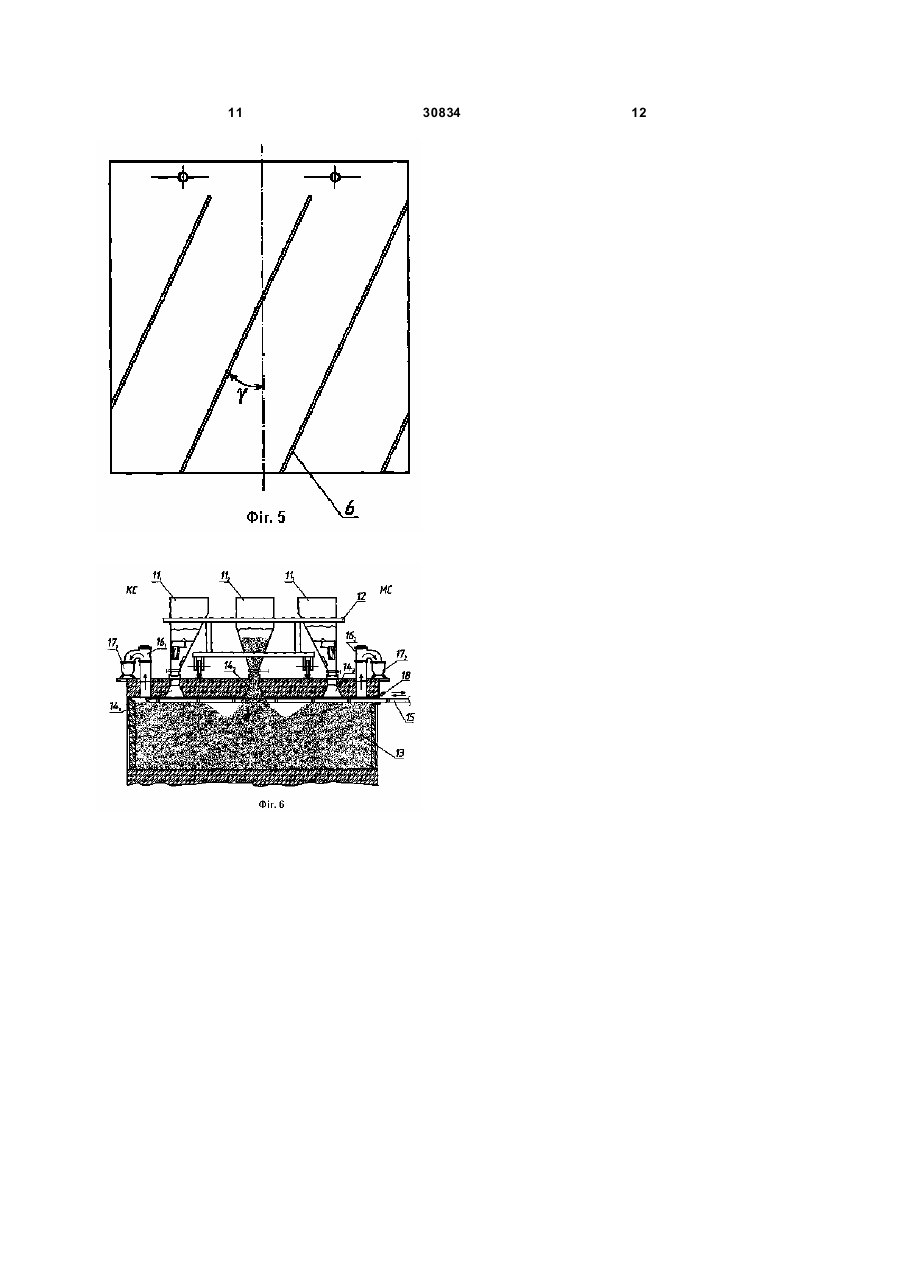

8. Бункер за п. 1, який відрізняється тим, що шнек містить три лопаті, розташовані одна відносно одної під кутом 120°, при цьому згадані лопаті розташовані під кутом γ до осі шнека, який дорівнює 25-30°.
9. Бункер за п. 1, який відрізняється тим, що він містить вібратор, розташований в нижній частині корпусу.
Текст

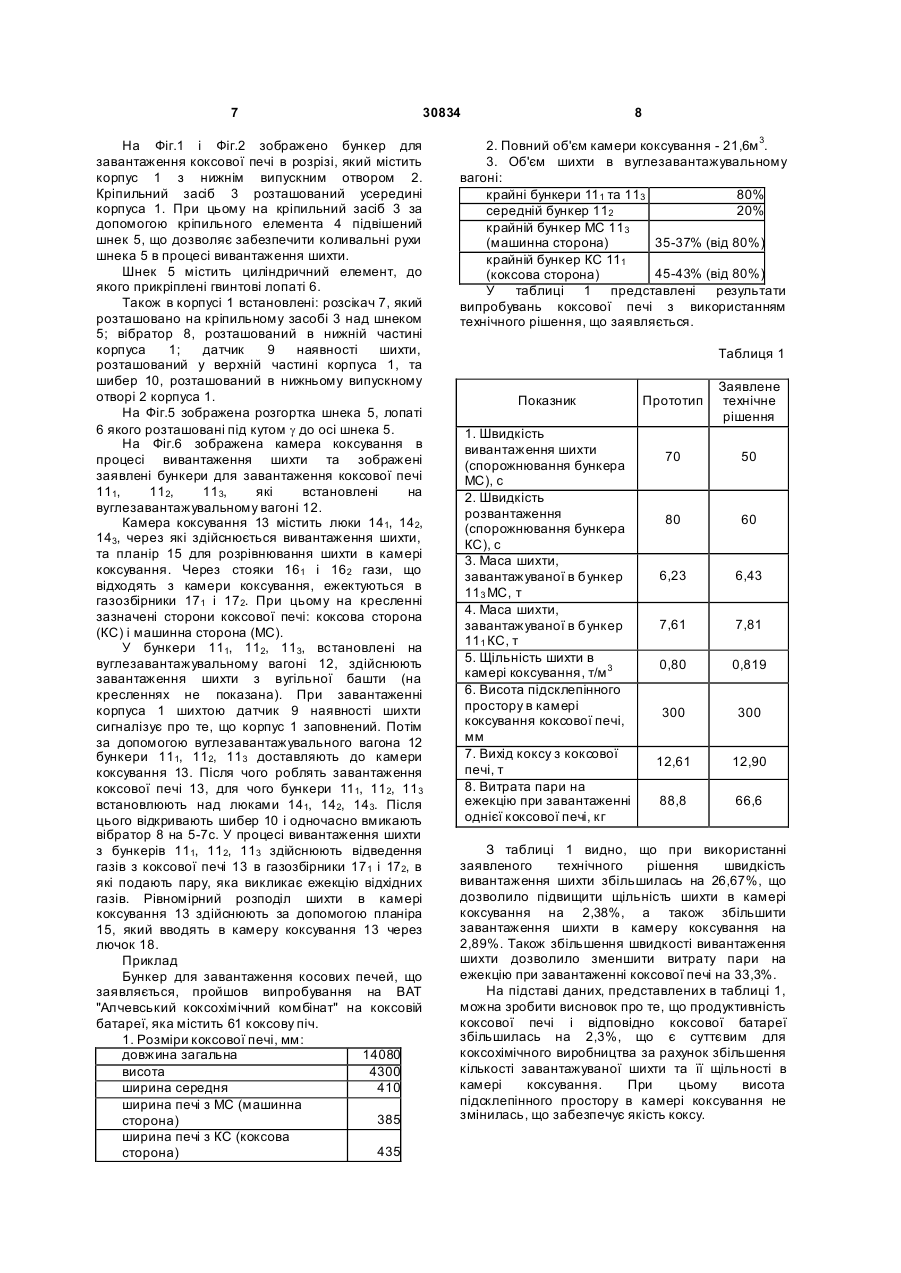

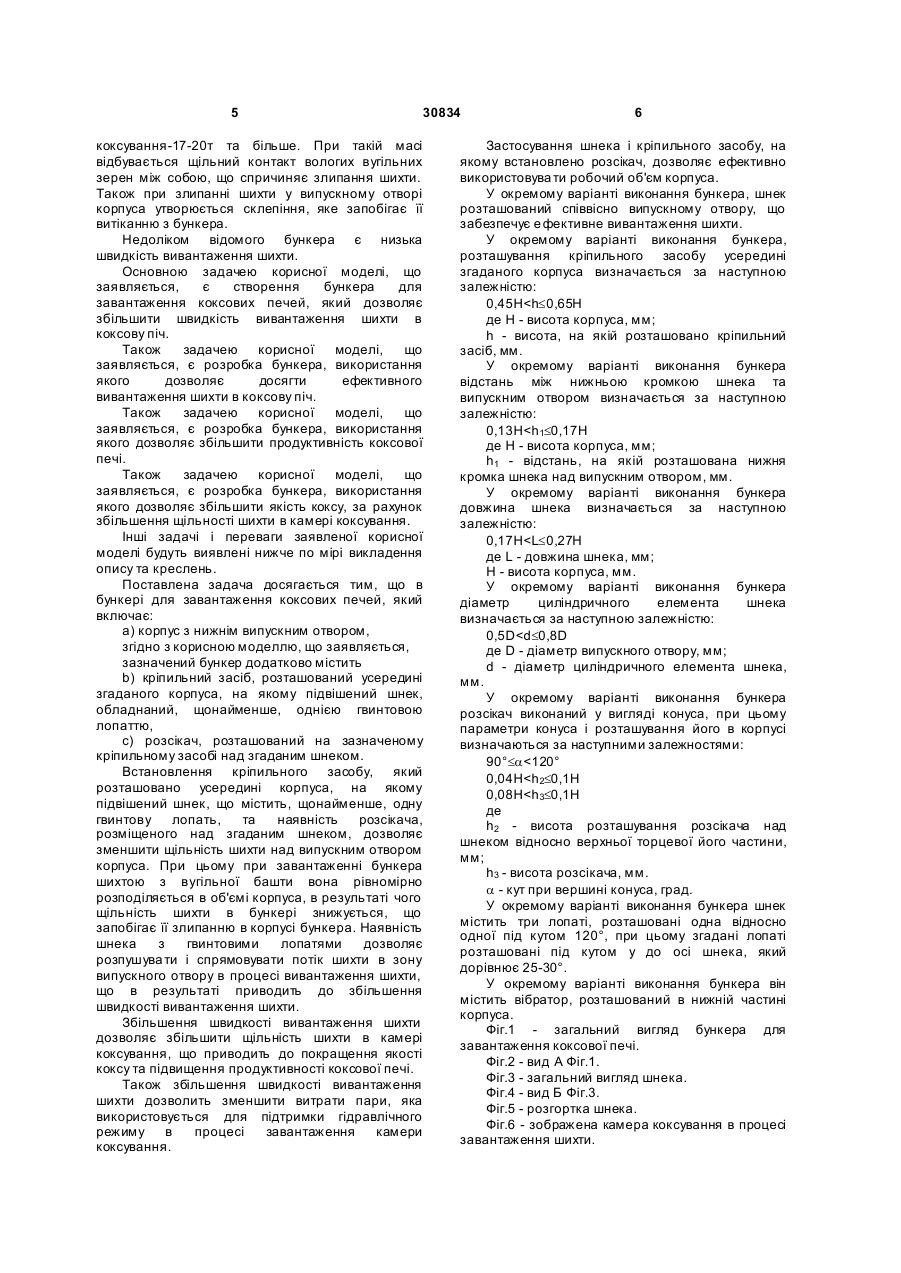

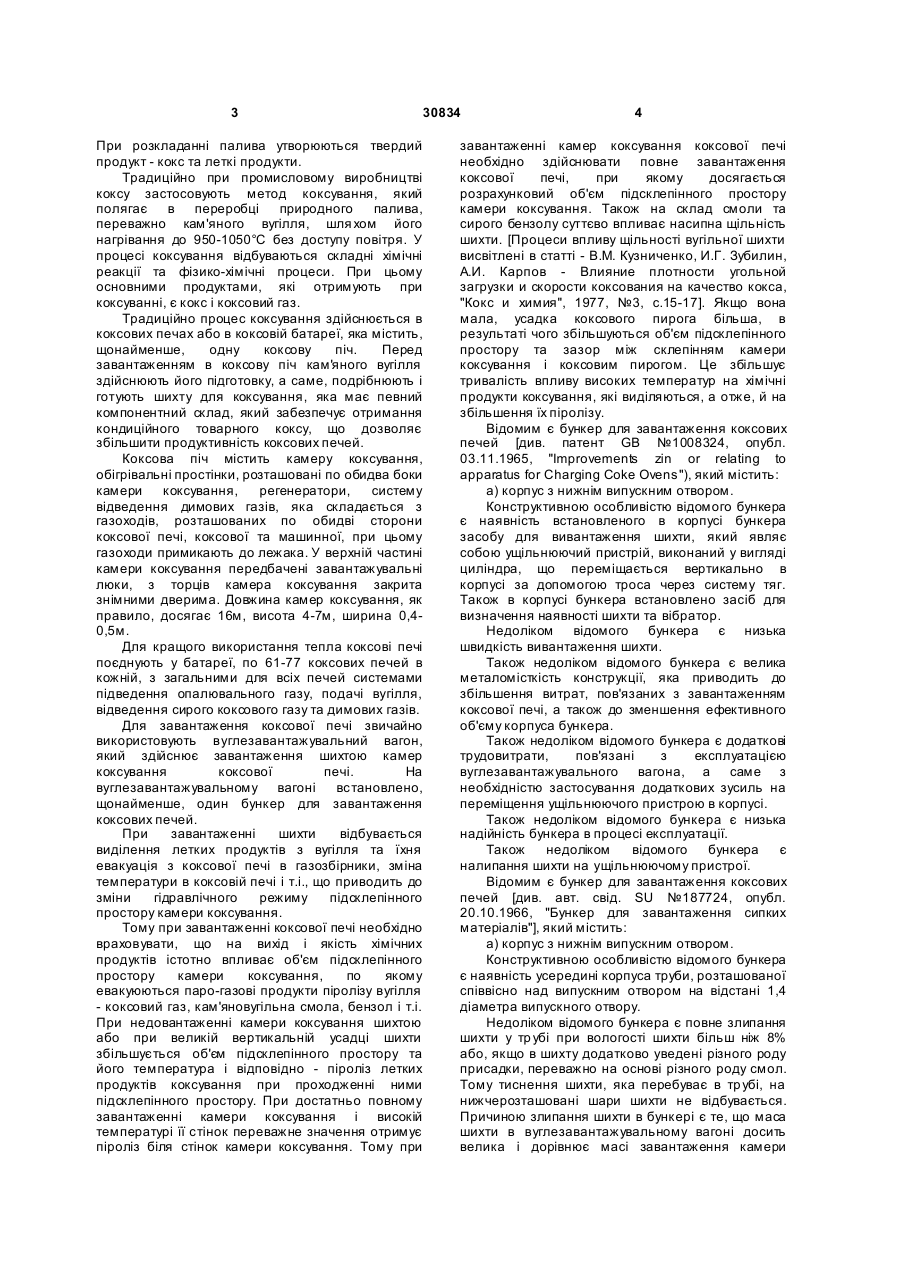

1. Бункер для завантаження коксових печей, який включає: a) корпус з нижнім випускним отвором, який відрізняє ться тим, що зазначений бункер додатково містить b) кріпильний засіб, розташований усередині згаданого корпусу, на якому підвішений шнек, обладнаний щонайменше однією гвинтовою лопаттю, c) розсікач, розташований на зазначеному кріпильному засобі над згаданим шнеком. 2. Бункер за п. 1, який відрізняється тим, що шнек розташований співвісно випускному отвору. 3. Бункер за п. 1, який відрізняється тим, що розташування кріпильного засобу усередині згаданого корпусу визначається за наступною залежністю: 0,45Н
ДивитисяДодаткова інформація
Назва патенту англійськоюHopper for charging coke-oven
Автори англійськоюRudavin Anatolii Ivanovych, Kryzhanovskyi Stanislav Vasyliovych, Kuznichenko Viacheslav Mykhailovych
Назва патенту російськоюБункер для загрузки коксовых печей
Автори російськоюРудавин Анатолий Иванович, Крижановский Станислав Васильевич, Кузьниченко Вячеслав Михайлович
МПК / Мітки
МПК: C10B 31/00
Мітки: коксових, бункер, завантаження, печей
