Машина гичкозбиральна

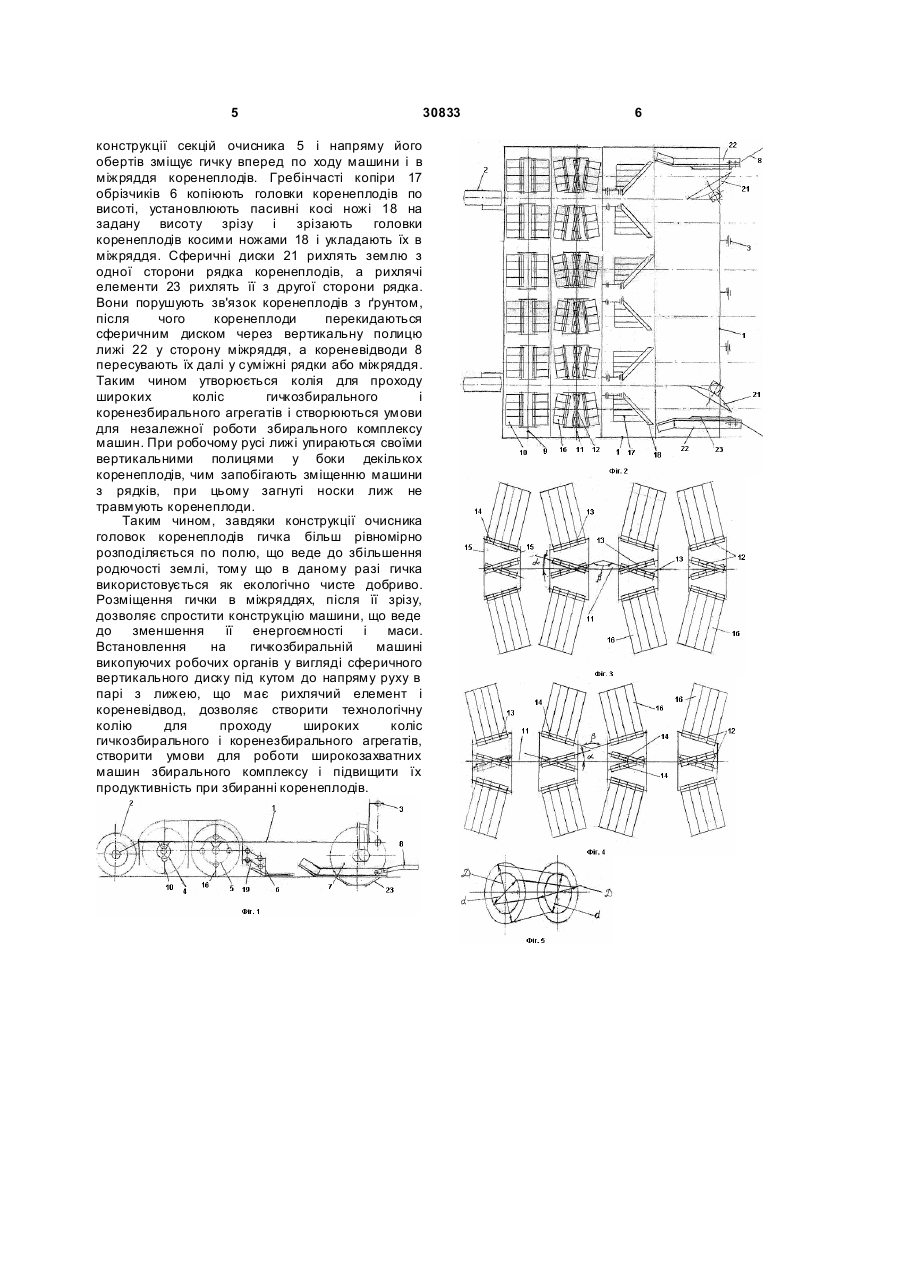

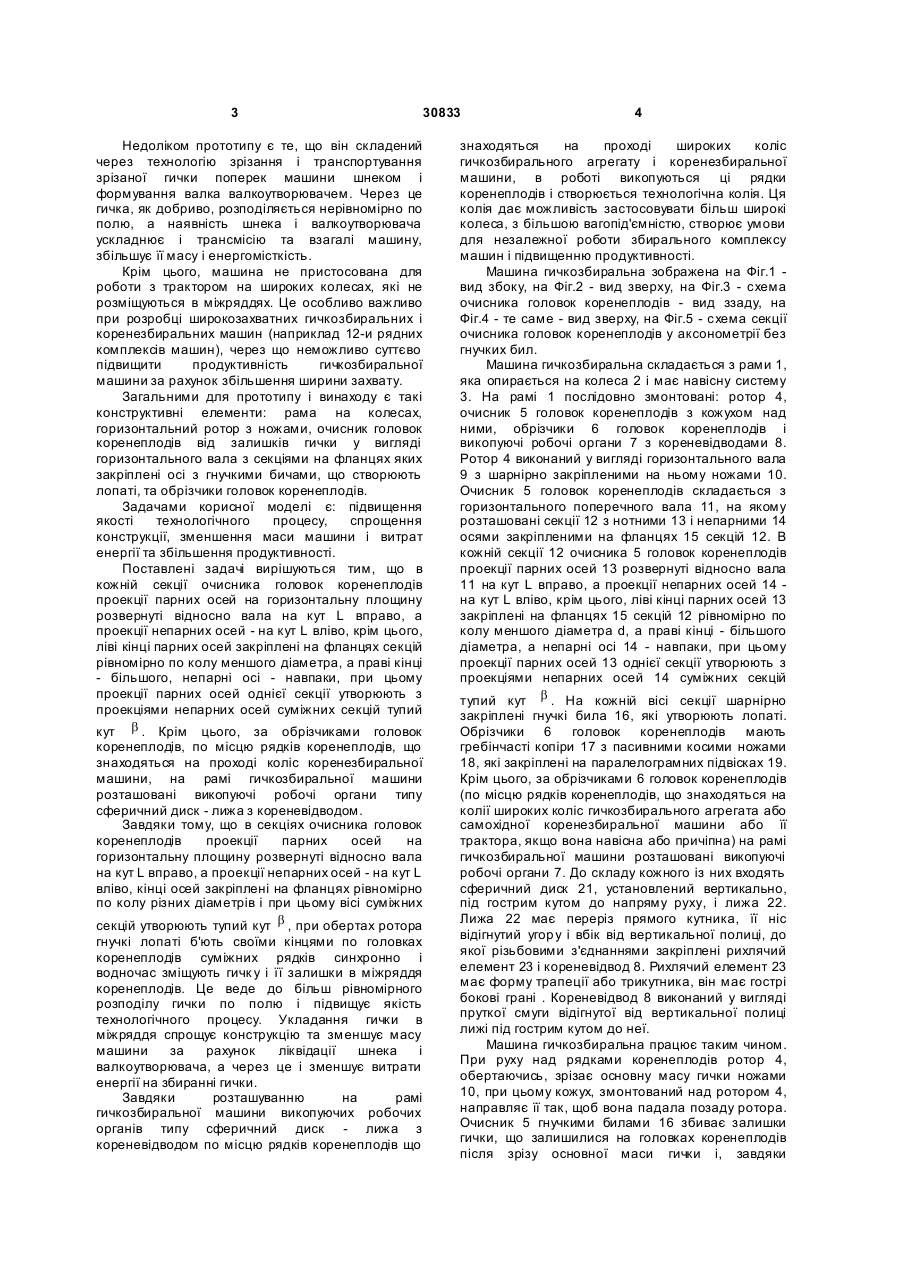

1. Машина гичкозбиральна, що має раму на колесах, послідовно змонтовані на ній: горизонтальний ротор з ножами, очисник головок коренеплодів від залишків гички, у вигляді горизонтального вала з секціями, на фланцях яких закріплені осі з гнучкими бичами, що утворюють лопаті та обрізувачі головок коренеплодів, яка відрізняє ться тим, що в кожній секції очисника головок коренеплодів проекції парних осей на горизонтальну площину розвернуті відносно вала на кут L вправо, а проекції непарних осей - на кут L вліво, крім цього ліві кінці парних осей закріплені 3 30833 Недоліком прототипу є те, що він складений через технологію зрізання і транспортування зрізаної гички поперек машини шнеком і формування валка валкоутворювачем. Через це гичка, як добриво, розподіляється нерівномірно по полю, а наявність шнека і валкоутворювача ускладнює і трансмісію та взагалі машину, збільшує її масу і енергомісткість. Крім цього, машина не пристосована для роботи з трактором на широких колесах, які не розміщуються в міжряддях. Це особливо важливо при розробці широкозахватних гичкозбиральних і коренезбиральних машин (наприклад 12-и рядних комплексів машин), через що неможливо суттєво підвищити продуктивність гичкозбиральної машини за рахунок збільшення ширини захвату. Загальними для прототипу і винаходу є такі конструктивні елементи: рама на колесах, горизонтальний ротор з ножами, очисник головок коренеплодів від залишків гички у вигляді горизонтального вала з секціями на фланцях яких закріплені осі з гнучкими бичами, що створюють лопаті, та обрізчики головок коренеплодів. Задачами корисної моделі є: підвищення якості технологічного процесу, спрощення конструкції, зменшення маси машини і витрат енергії та збільшення продуктивності. Поставлені задачі вирішуються тим, що в кожній секції очисника головок коренеплодів проекції парних осей на горизонтальну площину розвернуті відносно вала на кут L вправо, а проекції непарних осей - на кут L вліво, крім цього, ліві кінці парних осей закріплені на фланцях секцій рівномірно по колу меншого діаметра, а праві кінці - більшого, непарні осі - навпаки, при цьому проекції парних осей однієї секції утворюють з проекціями непарних осей суміжних секцій тупий кут b . Крім цього, за обрізчиками головок коренеплодів, по місцю рядків коренеплодів, що знаходяться на проході коліс коренезбиральної машини, на рамі гичкозбиральної машини розташовані викопуючі робочі органи типу сферичний диск - лижа з кореневідводом. Завдяки тому, що в секціях очисника головок коренеплодів проекції парних осей на горизонтальну площину розвернуті відносно вала на кут L вправо, а проекції непарних осей - на кут L вліво, кінці осей закріплені на фланцях рівномірно по колу різних діаметрів і при цьому вісі суміжних секцій утворюють тупий кут b , при обертах ротора гнучкі лопаті б'ють своїми кінцями по головках коренеплодів суміжних рядків синхронно і водночас зміщують гичк у і її залишки в міжряддя коренеплодів. Це веде до більш рівномірного розподілу гички по полю і підвищує якість технологічного процесу. Укладання гички в міжряддя спрощує конструкцію та зменшує масу машини за рахунок ліквідації шнека і валкоутворювача, а через це і зменшує витрати енергії на збиранні гички. Завдяки розташуванню на рамі гичкозбиральної машини викопуючих робочих органів типу сферичний диск - лижа з кореневідводом по місцю рядків коренеплодів що 4 знаходяться на проході широких коліс гичкозбирального агрегату і коренезбиральної машини, в роботі викопуються ці рядки коренеплодів і створюється технологічна колія. Ця колія дає можливість застосовувати більш широкі колеса, з більшою вагопід'ємністю, створює умови для незалежної роботи збирального комплексу машин і підвищенню продуктивності. Машина гичкозбиральна зображена на Фіг.1 вид збоку, на Фіг.2 - вид зверху, на Фіг.3 - схема очисника головок коренеплодів - вид ззаду, на Фіг.4 - те саме - вид зверху, на Фіг.5 - схема секції очисника головок коренеплодів у аксонометрії без гнучких бил. Машина гичкозбиральна складається з рами 1, яка опирається на колеса 2 і має навісну систему 3. На рамі 1 послідовно змонтовані: ротор 4, очисник 5 головок коренеплодів з кожухом над ними, обрізчики 6 головок коренеплодів і викопуючі робочі органи 7 з кореневідводами 8. Ротор 4 виконаний у вигляді горизонтального вала 9 з шарнірно закріпленими на ньому ножами 10. Очисник 5 головок коренеплодів складається з горизонтального поперечного вала 11, на якому розташовані секції 12 з нотними 13 і непарними 14 осями закріпленими на фланцях 15 секцій 12. В кожній секції 12 очисника 5 головок коренеплодів проекції парних осей 13 розвернуті відносно вала 11 на кут L вправо, а проекції непарних осей 14 на кут L вліво, крім цього, ліві кінці парних осей 13 закріплені на фланцях 15 секцій 12 рівномірно по колу меншого діаметра d, а праві кінці - більшого діаметра, а непарні осі 14 - навпаки, при цьому проекції парних осей 13 однієї секції утворюють з проекціями непарних осей 14 суміжних секцій тупий кут b . На кожній вісі секції шарнірно закріплені гнучкі била 16, які утворюють лопаті. Обрізчики 6 головок коренеплодів мають гребінчасті копіри 17 з пасивними косими ножами 18, які закріплені на паралелограмних підвісках 19. Крім цього, за обрізчиками 6 головок коренеплодів (по місцю рядків коренеплодів, що знаходяться на колії широких коліс гичкозбирального агрегата або самохідної коренезбиральної машини або її трактора, якщо вона навісна або причіпна) на рамі гичкозбиральної машини розташовані викопуючі робочі органи 7. До складу кожного із них входять сферичний диск 21, установлений вертикально, під гострим кутом до напряму руху, і лижа 22. Лижа 22 має переріз прямого кутника, її ніс відігнутий угор у і вбік від вертикальної полиці, до якої різьбовими з'єднаннями закріплені рихлячий елемент 23 і кореневідвод 8. Рихлячий елемент 23 має форму трапеції або трикутника, він має гострі бокові грані . Кореневідвод 8 виконаний у вигляді пруткої смуги відігнутої від вертикальної полиці лижі під гострим кутом до неї. Машина гичкозбиральна працює таким чином. При руху над рядками коренеплодів ротор 4, обертаючись, зрізає основну масу гички ножами 10, при цьому кожух, змонтований над ротором 4, направляє її так, щоб вона падала позаду ротора. Очисник 5 гнучкими билами 16 збиває залишки гички, що залишилися на головках коренеплодів після зрізу основної маси гички і, завдяки 5 30833 конструкції секцій очисника 5 і напряму його обертів зміщує гичку вперед по ходу машини і в міжряддя коренеплодів. Гребінчасті копіри 17 обрізчиків 6 копіюють головки коренеплодів по висоті, установлюють пасивні косі ножі 18 на задану висоту зрізу і зрізають головки коренеплодів косими ножами 18 і укладають їх в міжряддя. Сферичні диски 21 рихлять землю з одної сторони рядка коренеплодів, а рихлячі елементи 23 рихлять її з другої сторони рядка. Вони порушують зв'язок коренеплодів з ґрунтом, після чого коренеплоди перекидаються сферичним диском через вертикальну полицю лижі 22 у сторону міжряддя, а кореневідводи 8 пересувають їх далі у суміжні рядки або міжряддя. Таким чином утворюється колія для проходу широких коліс гичкозбирального і коренезбирального агрегатів і створюються умови для незалежної роботи збирального комплексу машин. При робочому русі лижі упираються своїми вертикальними полицями у боки декількох коренеплодів, чим запобігають зміщенню машини з рядків, при цьому загнуті носки лиж не травмують коренеплоди. Таким чином, завдяки конструкції очисника головок коренеплодів гичка більш рівномірно розподіляється по полю, що веде до збільшення родючості землі, тому що в даному разі гичка використовується як екологічно чисте добриво. Розміщення гички в міжряддях, після її зрізу, дозволяє спростити конструкцію машини, що веде до зменшення її енергоємності і маси. Встановлення на гичкозбиральній машині викопуючих робочих органів у вигляді сферичного вертикального диску під кутом до напряму руху в парі з лижею, що має рихлячий елемент і кореневідвод, дозволяє створити технологічну колію для проходу широких коліс гичкозбирального і коренезбирального агрегатів, створити умови для роботи широкозахватних машин збирального комплексу і підвищити їх продуктивність при збиранні коренеплодів. 6
