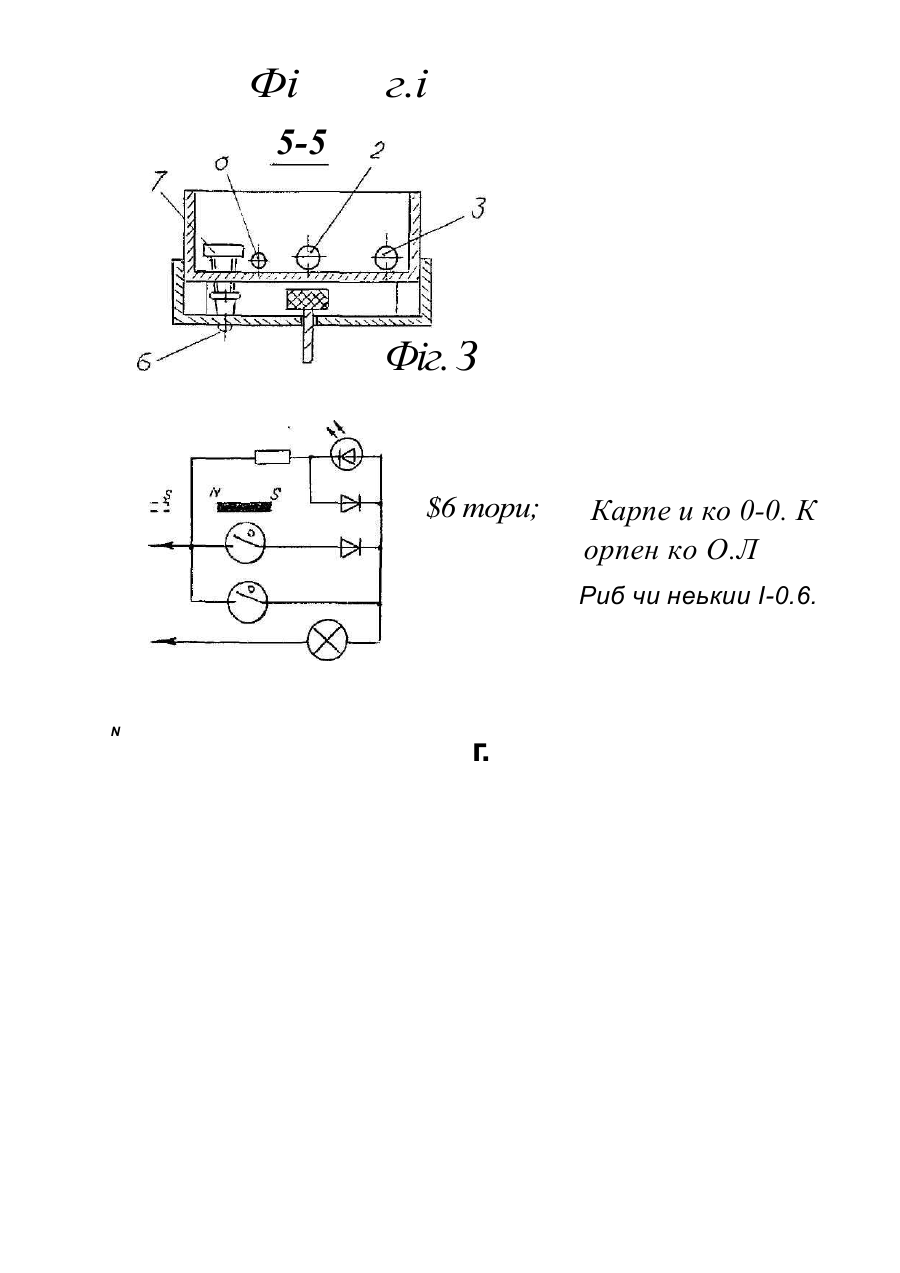

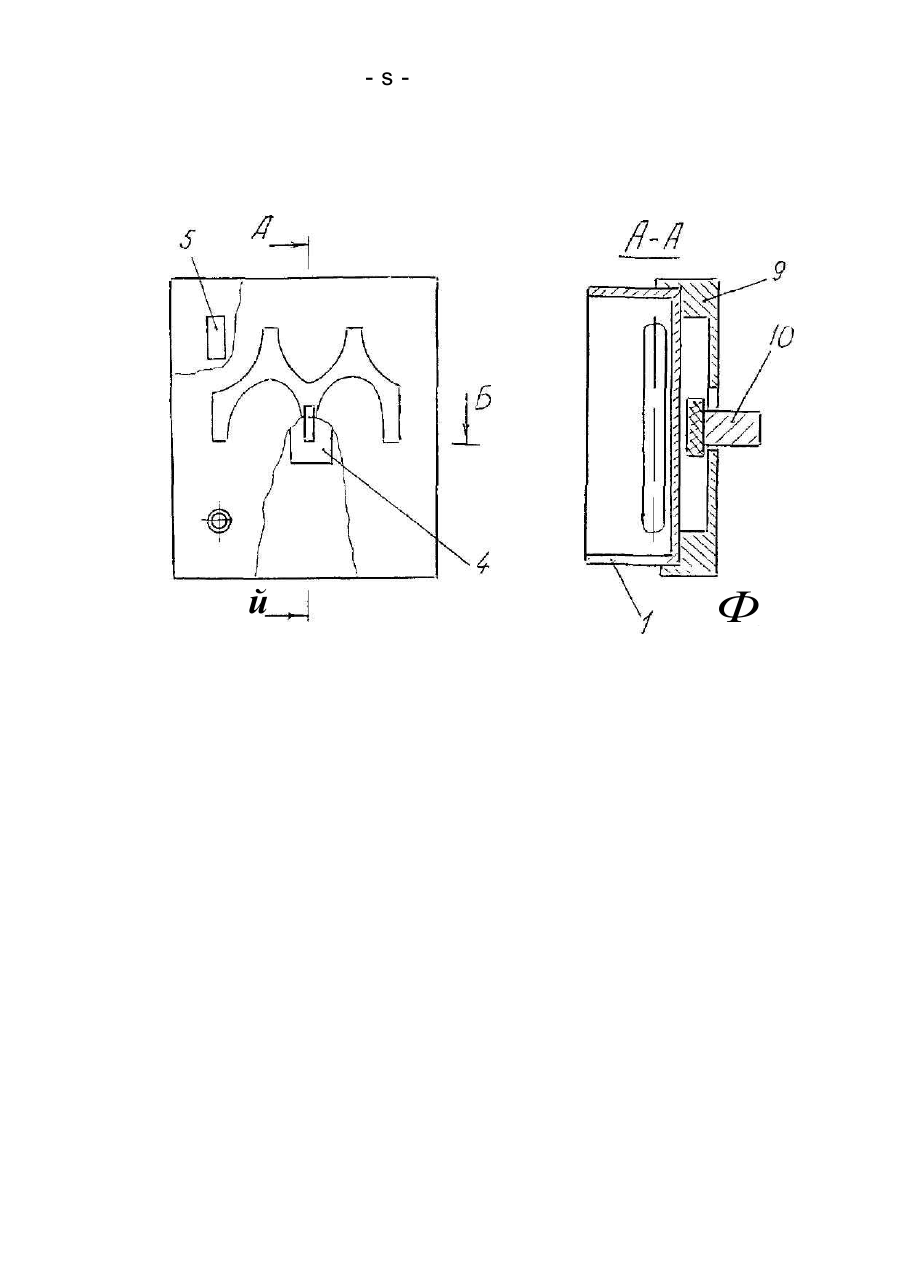

Ш1 И 36/00 ВИМИКАЧ Винахід відноситься до обладнання електричних іаереж 1 може використовуватися дая керування Лампами електроосвітлення. Відомі важелеві вимикачі електроосвітлення. У них швидко зношується механічна частина, підгоряють електричні контакти. Найбільш близким по своєму технічному змісту являється однокнопковий багатоттозиційний вимикач /Див. заявку Великобританії № 1438696, Н01 Н 38/00, 1976./, який містить групу герконів, постійний магніт, покришку з фіксатори складної форми, маючий ділянки з нелінійного траєкторією в формі дуги, постійний магніт встановлено всередині покришки з можливістю переміщення. Це обладнання складне, бо має більш., ніж десять орігінальннх механічних деталей, три механічні заскочки з пружинами і т.І. Завдання пропонуючого обладнання: -одержати простий вимикач з найменшою кількістю деталей, -можливість подавати на електролампу як половину напруги, так 1 повну напругу електромережі, -мати світлову сигналізацію знаходження вимикача з темряві, що технічно вярілуеться; -використанням гравітаційного вдержання магніта з держаком в нижній частині прорізів, -включенням силового діода послідовно з першим герконом, -включенням електричного ланцюга з послідовно з1єднаних світлодіода з захисним діодом та резистора паралельно ланцюгам, керуючих електролампами. Усе це досягається тим, що в відоме обладнання, яке містить немагнітні корпус та покришку з прорізами, два геркони та постійний магніт, введені силовий діод, світлодіод з захисним діодом, резистор та тримач, причому всередині немагнітного корпуса^в верхній його частині,вподовж його поздовжньої вісі,закріплені паралельно обидва геркони з відстаншо між ними без можливості - -2одночасноі взаємодії постійного магніта з обома герконами, в тій же верхній частині закріплені силовий діод, вихідні проводи світлодіода,його захисний діод та резистор, всередині немагнітної покришки, знизу, в усіх чотирьох кутках,виконані напливи з можливістю створення простору для розміщення рухомого постійного магніта між немагнітними корпусом та покришкою, в якій зверху виконано отвір для виходу світлової частики світлодіода та два прорізи для переміщення тримача, закріпленого на магніті 3 можливістю пересування тримачем магніта по першому прорізу з вихідного положення до першого геркона, а по другому -.прорізу - від першого герко на до другого геркона, при цьому до обох вихідних кінців вимикача під ключені три паралельні між собою електричні ланцюги, де в першому -послідовно включені перший геркон та силовий діод, де в другому - тільки другий геркон, де в третьому - послідовно включені світлодіод з захисним діодом та резистор, причому захисний діод включено паралельно світлодіоду, але в зворотному напрямку. На фіг.1 зображено вимикач, загальний вид. На фіг.г - те саме, розріз А-А на фіг.1. На фіг.З - те саме, розріз Б-£ на фіг.1. На фіг.4 - принципова електрична схема підключення електролампи. Вимикач містить немагнітний 1 корпус, всередині якого,в верхній частині, вподовж його поздовжньої вісі;закріплені паралельно геркон 2 перший та геркон 3 другий з відстанню між ними без можливості одночасної взаємодії постійного 4 магніта з обома герконами, в тій же верхній частині закріплені силовий 5 діод, вихідні проводи світлодіода 6, .його захисний 7 діод та резистор 8, всередині немагнітної покришки 9, знизу, в усіх чотирьох куткахт виконані напливи з можливістю створення простору днярозміщення рухомого постійного 4 магніта між немагнітними корпусом 1 та покришкою 9, в якій зверху виконано отвір для виходу світлоБої частини світлодіода В та два прорізи для переміщення тримача 10, закріпленого на постійному 4 магніті з можливістю пересування тримачем 10 постійного 4 магніта по першому прорізу з вихідного положення до першого 2 геркона, м Я а по другому прорізу - від першого 2 геркона до другого 3 геркона, при цьому до обох вихідних проводів вимикача підключені три паралельні між собою електричні ланцюги, де в першому - послідовно включені перший 2 геркон та силовий 5 діод, Де в другому - тільки другий 3 геркон, де в третьому - послідовно включені світлодіод 6 з захисним 7 діодом та резистор 8, причому захисний 7 діод включено паралельно світлодіоду 6, але в зворотному напрямку. ВКЛЮЧЕННЯ ЕЛЕКТРООСВІТЛЕННЯ НА ПОЛОВИНУ НАпРУШ ЕЛЖТРОМІЕРЕЖІ. Людина відчиняє двері до кімнати, в кімнаті темрява, але біля дверей світить червоний вогник свіїлодіода 6.поруч з яким бачить тримач 10. Людина підіймає останній вверх до відпору, трохи повертас його низ праворуч і відпускає його вниз. Б нижньому положенні -тримача 10 враз вмикається електроосвітлення, але гасне СВІТЛОДІОД 6. Б такому стані схема може залишатися скільки завгодно. Що трапилось в схемі? ґ Тримач 10 встановив постійний)! магніт над першим 2 герконом, в якому замкнувся його контакт, котрий підключив напругу електромережі через силовий 5 діод до електролампи, яка засвітилася на половину яскравості. Той же контакт першого 2 геркона закоротив електроланцюг світлодіод 6 резистор 8, тому світлодіод 6 погас, ВМЮЧШШ ЕЛЕКТРООСВІТЛЕННЯ НА ПОВНУ НАПРУГУ ЕЛЕКТРОМЕРЕЖІ. Людина хоче збільшити яскравість освітлення в кімнаті. №& цього вона верх тримача 10 відхиляє трохи праворуч 1 підіймає останній вверх до відпору, тепер бере низ тримача 10 ВІДХИЛЯЄ трохи праворуч і Відпускає його вниз. Враз вмикаються електролампи на повну яскравість. Що трапилось в схемі? Тримач 10 встановив постійний 4 магніт над другим 3 герконом, в якому замкнувся контакт, котрий підключив повну напругу електромережі до електроламп, які засвітилися на повну яскравість /геркон 2 перлий відключив свої контакти/. - 4 вттшт ЮІЕКТЮОСВІЇЛЕННЯ. Для цього необхідно в зворотному напрямку перевести тримач 10 у вихідне положення. Людина підіймає тримач 10 вверх до відпору, повертає низ тримача 10 трохи ліворуч, опускає останній униз /тобто, встановив постійний 4 магніт над герконом 2 першим/, електролампи засвітяться на половину яскравості. Аналогічно, підіймає тримач 10 вверх та опускає його вниз у вихідне положення. Електролампи повністю гаснуть, тому що тепер постійний 4 магніт не діє на геркони, але починає світити червоним вогником світлодіод 7. Одержано простий вимикач, маючий невелику кількість деталей, який може подавати на електролампи як половину напруги, так Іровну напругу електромережі, який має світлову сигналізацію розташування вимикача в темряві. -s й Ф и2 Фі г.і 5-5 Фіг. З $6 тори; Карпе и ко 0-0. К орпен ко О.Л Риб чи неькии І-0.6. N г.
