Спосіб виявлення осередку займання

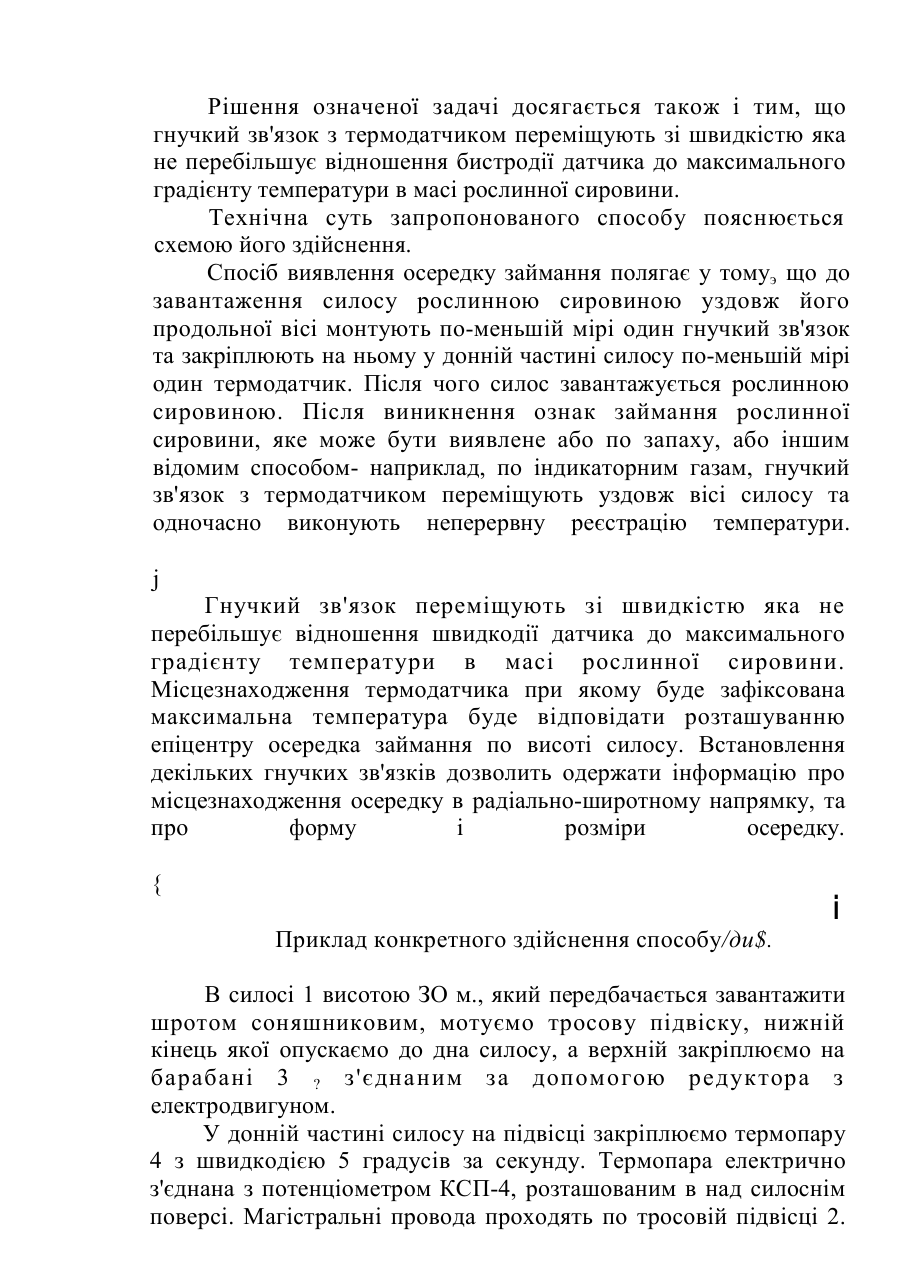

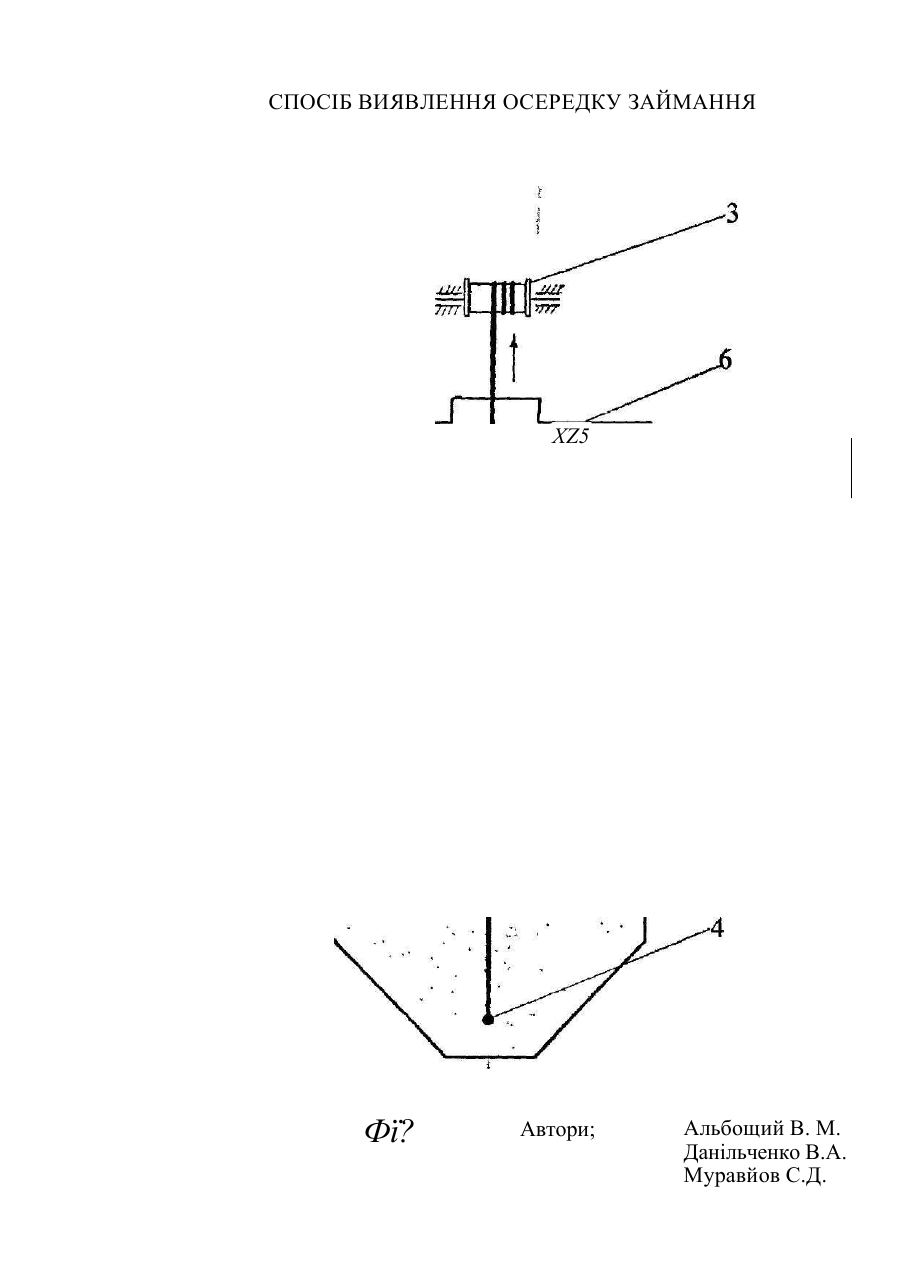

; МПК6 G 08 В 17/06 СПОСІБ ВИЯВЛЕННЯ ОСЕРЕДКУ ЗАЙМАННЯ. Винахід відноситься до пожежної техніки, зокрема, до способу виявлення осередку займання в сипучих матеріалах і може знайти застосування при виявленні осередку в сховищі рослинної сировини силосного типу. Відомий спосіб раннього розпізнавання займання [1], полягає у тому, що в об'ємі емкюті над розташованим в ній сипучим матеріалом заміряють концентрацію індикаторних газів,тобто газів характеризуючих процес займання. Недоліком такого способу є те, що він дозволяє визначити тільки процес займання, але не дає інформації про місце розташування та розміри осередку займання. Найбільш близьким по технічній суті до способу, що заявляється, прийнятому у вигляді прототипу, є спосіб виявлення осередку займання, котрий полягає в тому, що до завантаження сховища рослинною сировиною уздовж його продольної вісі монтують по-меньшій мірі один гнучкий зв'язок та розташовують на ньому термодатчики [2]. і Недолік означеного способу полягає в тому, що термодатчики розташовані на значній відстані один від одного, що в ряді випадків не дозволяє своєчасно зафіксувати осередок займання та зменьшує можливості способу. f Збільшення ж кількості датчиків, тобто зменьшення відстані між ними призводе до суттєвого ускладнення конструкції за рахунок збільшення її маси та кабельних ліній, що в свою чергу перешкоджує технологічному процесу вивантаження рослинної сировини із сховища та ускладнює обслуговування. І Задача винаходу - розширення технічних можливостей способу, І Означена задача досягається тим, що на гнучкому зв'язку в донній частині сховища силосного типу (силоса) закріплюють поменьшій мірі один термодатчик, а після виникнення ознак займання гнучкий зв'язок з термодатчиком переміщують уздовж вісі силосу та одночасно проводять неперервну реєстрацію температури. Рішення означеної задачі досягається також і тим, що гнучкий зв'язок з термодатчиком переміщують зі швидкістю яка не перебільшує відношення бистродії датчика до максимального градієнту температури в масі рослинної сировини. Технічна суть запропонованого способу пояснюється схемою його здійснення. Спосіб виявлення осередку займання полягає у томуэ що до завантаження силосу рослинною сировиною уздовж його продольної вісі монтують по-меньшій мірі один гнучкий зв'язок та закріплюють на ньому у донній частині силосу по-меньшій мірі один термодатчик. Після чого силос завантажується рослинною сировиною. Після виникнення ознак займання рослинної сировини, яке може бути виявлене або по запаху, або іншим відомим способом- наприклад, по індикаторним газам, гнучкий зв'язок з термодатчиком переміщують уздовж вісі силосу та одночасно виконують неперервну реєстрацію температури. j Гнучкий зв'язок переміщують зі швидкістю яка не перебільшує відношення швидкодії датчика до максимального градієнту температури в масі рослинної сировини. Місцезнаходження термодатчика при якому буде зафіксована максимальна температура буде відповідати розташуванню епіцентру осередка займання по висоті силосу. Встановлення декільких гнучких зв'язків дозволить одержати інформацію про місцезнаходження осередку в радіально-широтному напрямку, та про форму і розміри осередку. { Приклад конкретного здійснення способу/ди$. і В силосі 1 висотою ЗО м., який передбачається завантажити шротом соняшниковим, мотуємо тросову підвіску, нижній кінець якої опускаємо до дна силосу, а верхній закріплюємо на барабані 3 ? з'єднаним за допомогою редуктора з електродвигуном. У донній частині силосу на підвісці закріплюємо термопару 4 з швидкодією 5 градусів за секунду. Термопара електрично з'єднана з потенціометром КСП-4, розташованим в над силоснім поверсі. Магістральні провода проходять по тросовій підвісці 2. Після завантаження силоса 1 шротом соняшниковим 5 в надсилоснім просторі встановлюємо для реєстрації займання s газоаналізатор 6, фіксуючий двуокио вуглецю. Максимально можливий градієнт температур для шрота соняшникового на ранній стадії займання не перебільшує 150 градусів на метр. При займанні шрота, різко 'зростає концентрація двуокиса вуглецю в надсилоснім просторі, що реєструється газоаналізатором 6. Після одержання сигналу займання, вмикаємо єлектропривід, тим самим намотуємо тросову підвіску 2 на барабан 3, тобто переміщуємо термопару 4 уздовж вісі силосу 1. Швидкість переміщення термопари 4 не перебільшує відношення інерційності термопари до максимального градієнту температури^ тобто не перебільшує 0,033 м/с, та складає 0.02 м/с. Одночасно з переміщенням термопари 4 проводимо неперервну реєстрацію температури за допомогою потенціометра. По закінченні 25 хвилин термопара 4 переміститься у верхню частину силосу та пройде всю товщу шроту 5, По максимальній температурі на діаграмі потенціометра визначаємо глибину залягання осередку займання. Таким чином, запропонований винахід дозволяє розширити технічні можливості способу реєстрації осередку займання шляхом термометрування маси сипучого матеріалу. ДЖЕРЕЛА ШФОРМАЦІЇ J 1. А.с. ФРГ №3126864, МКИ G 08 В 17/10, 1983г. 2.Вогман Л.П. , Горшков В.И., Дегтярев А.Г. Пожарная безопасность элеваторов. - М.:Стройиздатт 1993. - с.119 , СПОСІБ ВИЯВЛЕННЯ ОСЕРЕДКУ ЗАЙМАННЯ XZ5 Фї? Автори; Альбощий В. М. Данільченко В.А. Муравйов С.Д.
