Спосіб виявлення пожежі в об’єкті, обладнаному системою примусової вентиляції

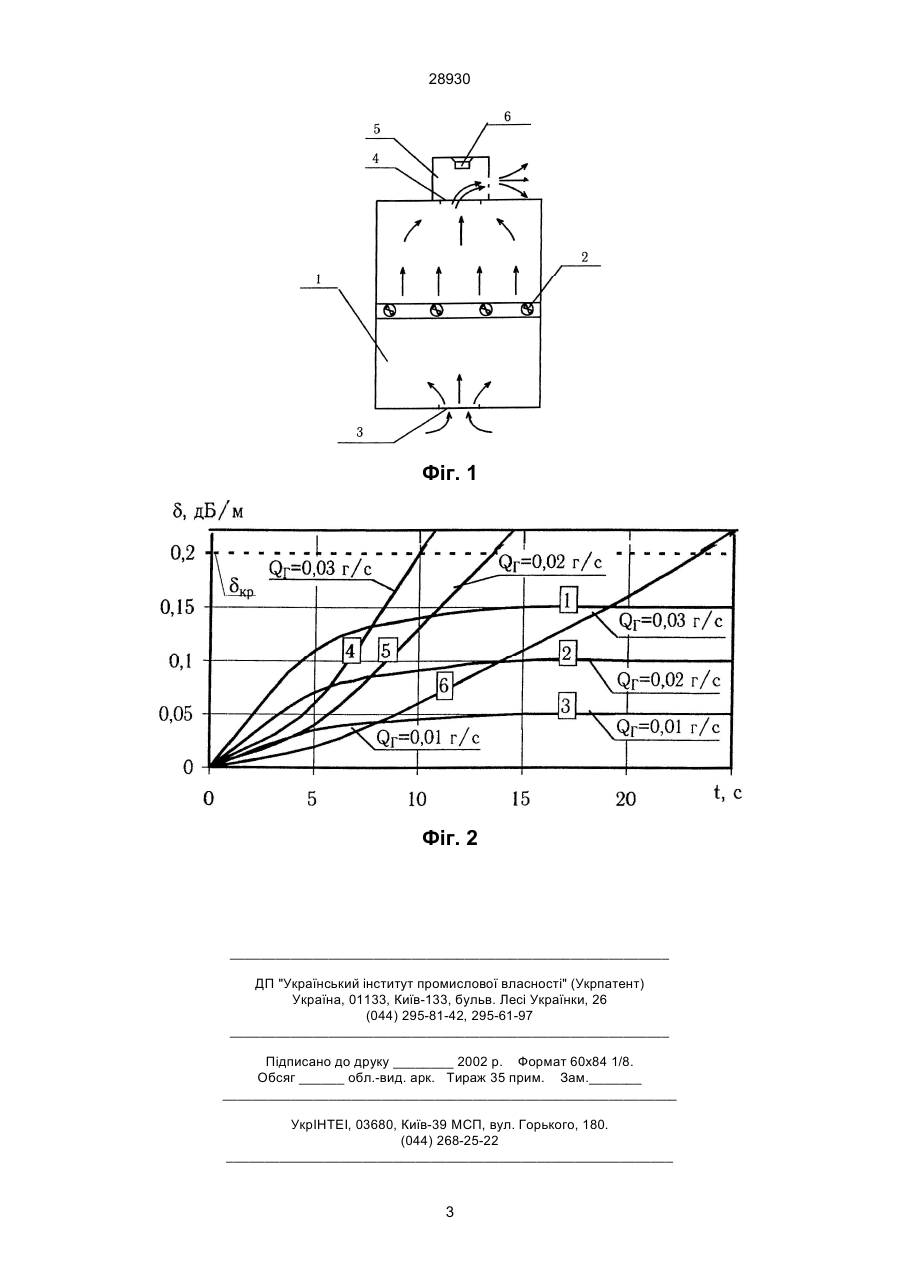

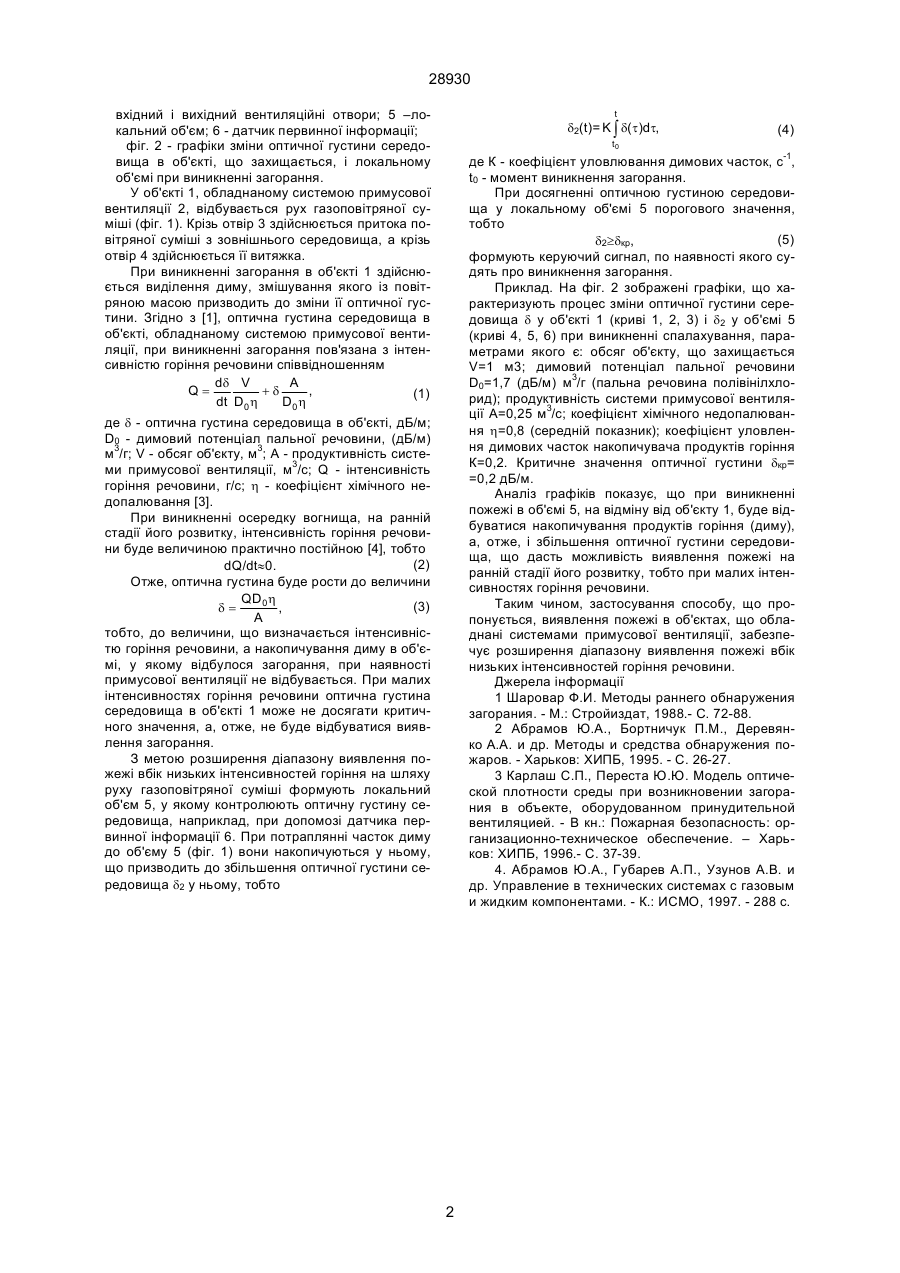

Спосіб виявлення пожежі в об'єкті, обладнаному системою примусової вентиляції, що полягає в тому, що в об'єкті контролюють оптичну густину 28930 вхідний і вихідний вентиляційні отвори; 5 –локальний об'єм; 6 - датчик первинної інформації; фіг. 2 - графіки зміни оптичної густини середовища в об'єкті, що захищається, і локальному об'ємі при виникненні загорання. У об'єкті 1, обладнаному системою примусової вентиляції 2, відбувається рух газоповітряної суміші (фіг. 1). Крізь отвір 3 здійснюється притока повітряної суміші з зовнішнього середовища, а крізь отвір 4 здійснюється її витяжка. При виникненні загорання в об'єкті 1 здійснюється виділення диму, змішування якого із повітряною масою призводить до зміни її оптичної густини. Згідно з [1], оптична густина середовища в об'єкті, обладнаному системою примусової вентиляції, при виникненні загорання пов'язана з інтенсивністю горіння речовини співвідношенням dd V A Q= +d , (1) dt D0 h D0 h де d - оптична густина середовища в об'єкті, дБ/м; D0 - димовий потенціал пальної речовини, (дБ/м) м3/г; V - обсяг об'єкту, м3; А - продуктивність системи примусової вентиляції, м3/с; Q - інтенсивність горіння речовини, г/с; h - коефіцієнт хімічного недопалювання [3]. При виникненні осередку вогнища, на ранній стадії його розвитку, інтенсивність горіння речовини буде величиною практично постійною [4], тобто (2) dQ/dt»0. Отже, оптична густина буде рости до величини QD0 h (3) d= , A тобто, до величини, що визначається інтенсивністю горіння речовини, а накопичування диму в об'ємі, у якому відбулося загорання, при наявності примусової вентиляції не відбувається. При малих інтенсивностях горіння речовини оптична густина середовища в об'єкті 1 може не досягати критичного значення, а, отже, не буде відбуватися виявлення загорання. З метою розширення діапазону виявлення пожежі вбік низьких інтенсивностей горіння на шляху руху газоповітряної суміші формують локальний об'єм 5, у якому контролюють оптичну густину середовища, наприклад, при допомозі датчика первинної інформації 6. При потраплянні часток диму до об'єму 5 (фіг. 1) вони накопичуються у ньому, що призводить до збільшення оптичної густини середовища d2 у ньому, тобто t d2(t)= K ò d( t)dt, t0 (4) де К - коефіцієнт уловлювання димових часток, с-1, t0 - момент виникнення загорання. При досягненні оптичною густиною середовища у локальному об'ємі 5 порогового значення, тобто (5) d2³dкр, формують керуючий сигнал, по наявності якого судять про виникнення загорання. Приклад. На фіг. 2 зображені графіки, що характеризують процес зміни оптичної густини середовища d у об'єкті 1 (криві 1, 2, 3) і d2 у об'ємі 5 (криві 4, 5, 6) при виникненні спалахування, параметрами якого є: обсяг об'єкту, що захищається V=1 м3; димовий потенціал пальної речовини D0=1,7 (дБ/м) м3/г (пальна речовина полівінілхлорид); продуктивність системи примусової вентиляції А=0,25 м3/с; коефіцієнт хімічного недопалювання h=0,8 (середній показник); коефіцієнт уловлення димових часток накопичувача продуктів горіння К=0,2. Критичне значення оптичної густини dкр= =0,2 дБ/м. Аналіз графіків показує, що при виникненні пожежі в об'ємі 5, на відміну від об'єкту 1, буде відбуватися накопичування продуктів горіння (диму), а, отже, і збільшення оптичної густини середовища, що дасть можливість виявлення пожежі на ранній стадії його розвитку, тобто при малих інтенсивностях горіння речовини. Таким чином, застосування способу, що пропонується, виявлення пожежі в об'єктах, що обладнані системами примусової вентиляції, забезпечує розширення діапазону виявлення пожежі вбік низьких інтенсивностей горіння речовини. Джерела інформації 1 Шаровар Ф.И. Методы раннего обнаружения загорания. - М.: Стройиздат, 1988.- С. 72-88. 2 Абрамов Ю.А., Бортничук П.М., Деревянко А.А. и др. Методы и средства обнаружения пожаров. - Харьков: ХИПБ, 1995. - С. 26-27. 3 Карлаш С.П., Переста Ю.Ю. Модель оптической плотности среды при возникновении загорания в объекте, оборудованном принудительной вентиляцией. - В кн.: Пожарная безопасность: организационно-техническое обеспечение. – Харьков: ХИПБ, 1996.- С. 37-39. 4. Абрамов Ю.А., Губарев А.П., Узунов А.В. и др. Управление в технических системах с газовым и жидким компонентами. - К.: ИСМО, 1997. - 288 с. 2 28930 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
