Автономна система обігріву людини

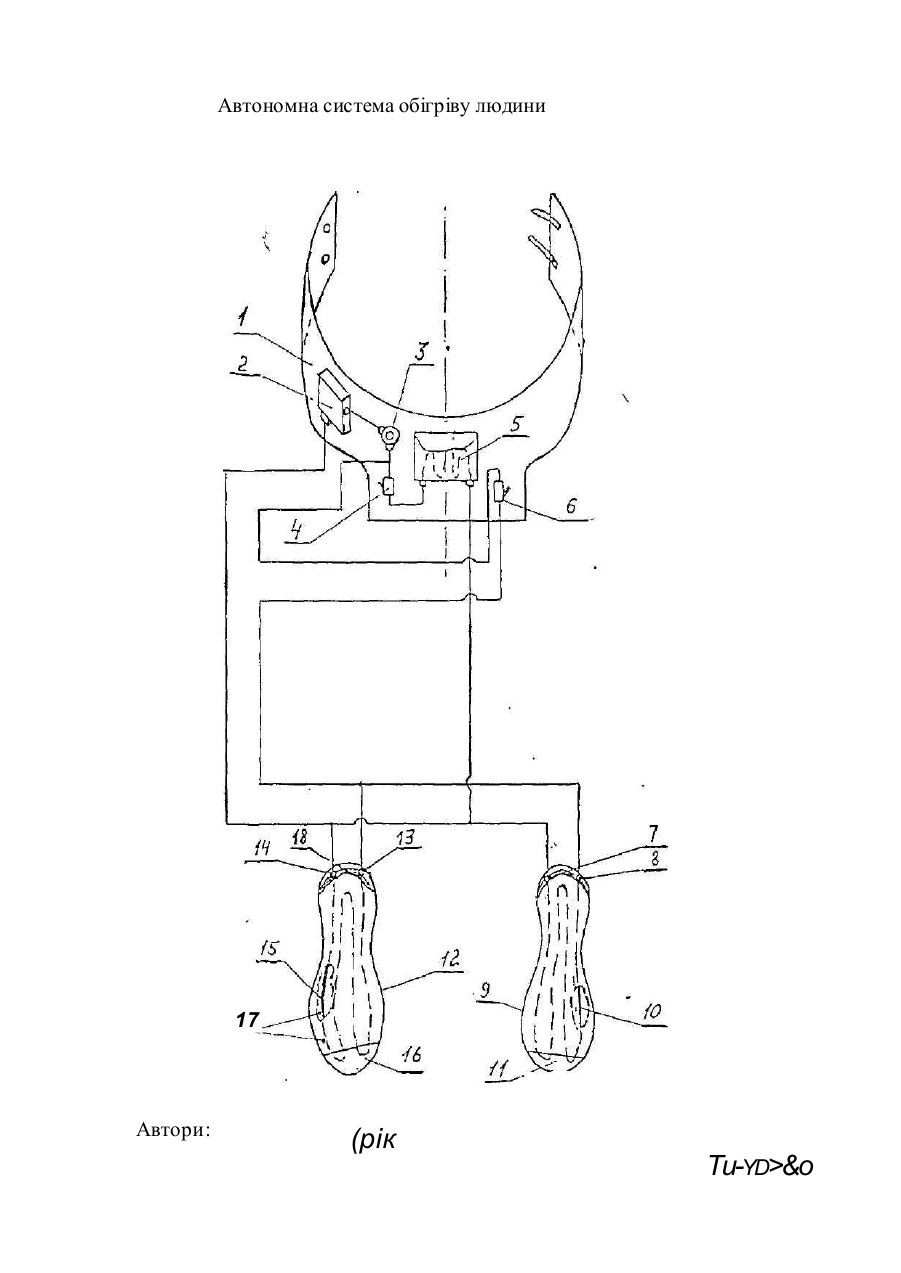

МІЖ 6 А 43 В 7/02 Автономна система обігріву людини. Винахід відноситься до теплотехніки, і , зокрема, до пристроїв обігріву, що забезпечують підвід тепла до ступень ніг і кістей рук людини у холодну пору року Основними споживачами "Автономної системи обігріву людини" можуть бути особових склад збройних сил, міліції, учасники служб надзвичайних ситуацій, працівники вуличної торгівлі та інші категорії працівників, які пов'язані з роботою в холодній навколишній атмосфері. Відома конструкція устілки для обігріву взуття, виконана за патентом США №2025950, кл.36-2.6. Недоліками даної конструктивної розробки є: низькі експлуатаційні якості, виражені в громіздкості та обважнюваності устілки, а також неефективність використання енергії тешіопідводу на обігрів ступень ніг. Відомий пристрій устілки для обігріву взуття, який виконано згідно з а.с. №1088695 , МІЖ А 43 В 7/02, бюл. №16, опублікованим 30.04.1984р., який є найбільш близьким за технічною суттю до заявлюваного об'єкту, тому приймається авторами як прототип. Конструкція прототипу містить , щонайменше, два ізоляційні шари, виконані з гуми. Між шарами в канавках розміщений нагрівний елемент з вуглеграфітового порошку. Шари устілки з'єднані клеєм, що забезпечує герметизацію нагрівних елементів. Струмопровідні контакти розміщені в носковій і п'ятковій зонах устілки. Недоліками конструкції прототипу є: 2. - вузькі функціональні можливості, пов'язані з тим, що відсутня подача тепла до кистей рук для повноцінної праці в умовах низьких температур; - громіздкість і жорсткість устілки, виконаної принаймні, з двох шарів гуми, зв'язаних клеєвим прошарком; - низька еффективність теплопідводу до ступней ніг через монолітні шари гуми і клею; - нераціональне розміщення струмопїдводного контакту в носковій зоні, що приводить до необхідності розміщення струмопідводу в порожнині розміщення ступні ноги, що знизило надійність і безпечність експлуатації взуття. В основу винаход у поставлена зад ача підвищення експлуатаційних характеристик і розширення функціональних можливостей обігріву людини, працюючої в холодному середовищі. Виконання поставленої задачі забезпечується тим, що в " Автономній системі обігріву людини" використані взуттєві устілки та електричні нагрівники. При цьому "Автономна система обігріву людини" виконана у вигляді двох теплопідвідних контурів, що забезпечують тегшопідвід до ступней ніг і кістей рук, причому перший контур теплопідводу являє собою зшиті з теплостійкого тестильного матеріалу, щонайменше, двошарові устілки, між шарами яких розміщені еластичні нагрівники, виконані з вуглеграфітової нитки, причому устілки мають в п'яткових зонах ступней вертикальні стійки з текстильного матеріалу, всередині яких встановлені електророз'єми подачі електроструму від блока живлення, а другий контур теплопідводу виконаний у вигляді теплоакумулювального кармана, всередині якого встановлений нагрівник з вуглеграфітової нитки, - при цьому, 3. теплоакумулювальний карман, блок електроживлення розміщені на зовнішньому поясі людини, що обігрівається. Аналізуючи сукупність нових ознак запропонованої конструкції по відношенню до аналога і прототипу можна констатувати наступне. Виконання системи обігріву людини у вигляді двох контурів забезпечує підвищення комфортності праці людини в холодну пору року, а також сприяє підвищенню продуктивності і якості праці. Конструкція контуру для обігріву ступней ніг, що складається з шарів теплостійкого текстильного матеріалу, з розміщеними між ними еластичними нагрівниками з вуглеграфітових ниток забезпечує надійне закріплення устілки на підошвах ступней ніг і зручне введення устілок всередину взуття разом зі ступнями ніг. Цій зручності сприяють пальцеві кармани в носковій частині устілки. Вертикальні стійки устілок, виконані з текстильного матеріалу, дозволяють розмістити в них мініатюрні електророз'єми, що важливо для виключення болісних навантажень в опорній частині стопи. Крім того, покращується експлуатація роз'єму при їх монтажу і демонтажу. Теплоакумулювальний карман, встановлений на зовнішньому поясі, дозволяє розмістить в ньому джерела електроживлення та інші елементи керування роботою електронагрівання. Крім того, теплоакумулювальний карман не дозволяє викид тепла на зовні, що виходить від електирчних вузлів , які сприяють економії електроенергії на нагрівання кистей рук з допомогою еластичних нагрівників, розміщених також в акумулювальному кармані. Розглянута сукупність нових ознак запропонованого технічного рішення " Автономна система обігріву людини" дозволяє вважати, що винахід відповідає критерію " Новизна". На кресленні показана конструктивна схема автономної системи обігріву людяии/Фі?^ "Автономна система обігріву людини" включає в себе зовнішній пояс 1, на якому розміщені блок живлення 2, регулятор струму З, вимикач 4 і карман 5 для акумулювання тепла. Карман 5 є кінцевим елементом другого контуру обігріву кистей рук. Початком першого контуру обігріву вимикач 6, що забеспечує подачу струму до роз'ємів 7,8 лівої устілки 9 з нагрівником 10. Кожна устілка оснащена пальцевими карманами 11 для фіксації на стопі. Права устілка 12 має роз'єми 13, 14, нагрівник 15 і пальцевий карман 11 ( аналогічний лівій устілці) . Устілки мають, як мінімум два шари 17 з текстильного матеріалу, скреплені машинною строчкою на швейній машині. В п'яткових зонах кожної устілки виконані вертикальні стійки 18 з електророз'ємами 7,8,13,14. "Автономна система обігріву людини" працює таким чином. Для нагрівання стоп ніг включити вимикач 6. Струм від блока живлення через регулятор струму 3 надійде до нагрівників 10 лівої устілки 9 і нагрівнику 15 правої устілки . Час нагрівання визначає споживач тепла за допомогою вимикача 6. Регулятор струму З розміщується , як правило, в акумулювальному кармані 5, тому тепло , що виходить з нього, використовується доля акумуляції і використання в подальшому для обігріву кистей рук. При недостатній температурі обігріву кистей рук включають вимикач 4, який подає електрострум на нагрівник, розміщений в теплоакумулювальному кармані. Час нагрівання визначає споживач тепла 5 за допомогою вимикача 4. "Автономна система обігріву людини" може бути виготовлена на будь-якому машинобудівному підприємстві, що відповідає критерію " промислова придатність". Автономна система обігріву людини 17 Автори: (рік Ти-YD>&о
