Нитководій ниткошвейної машини

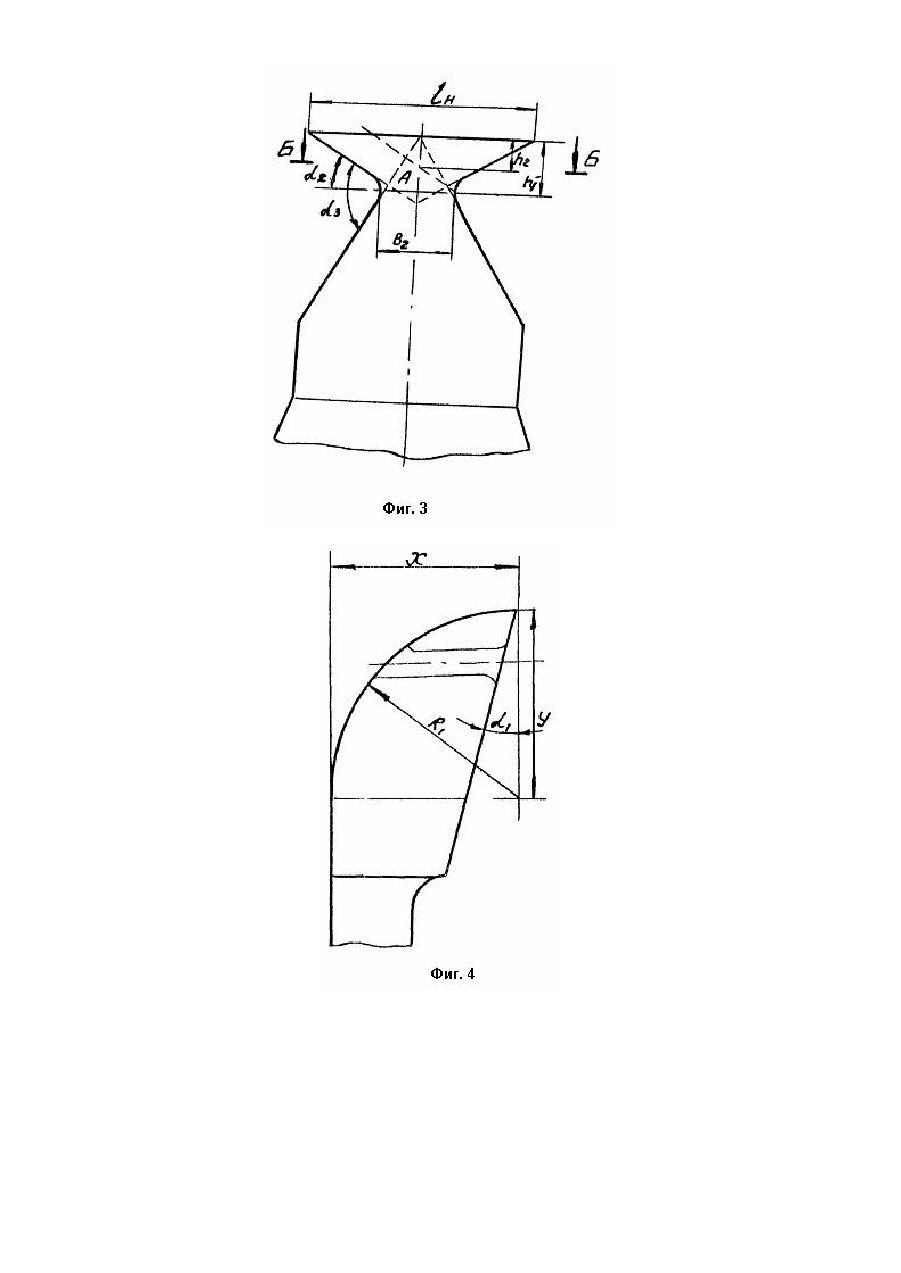

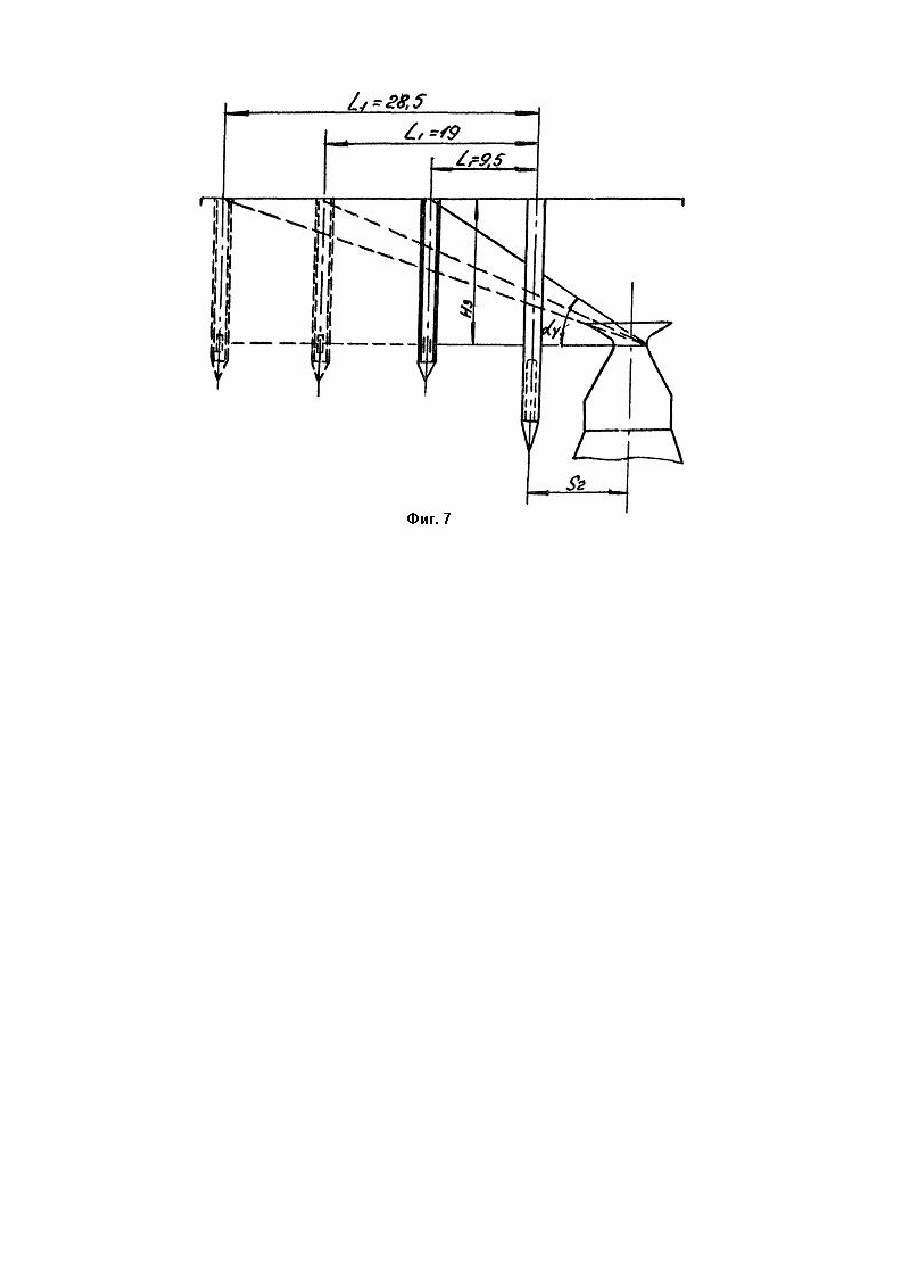

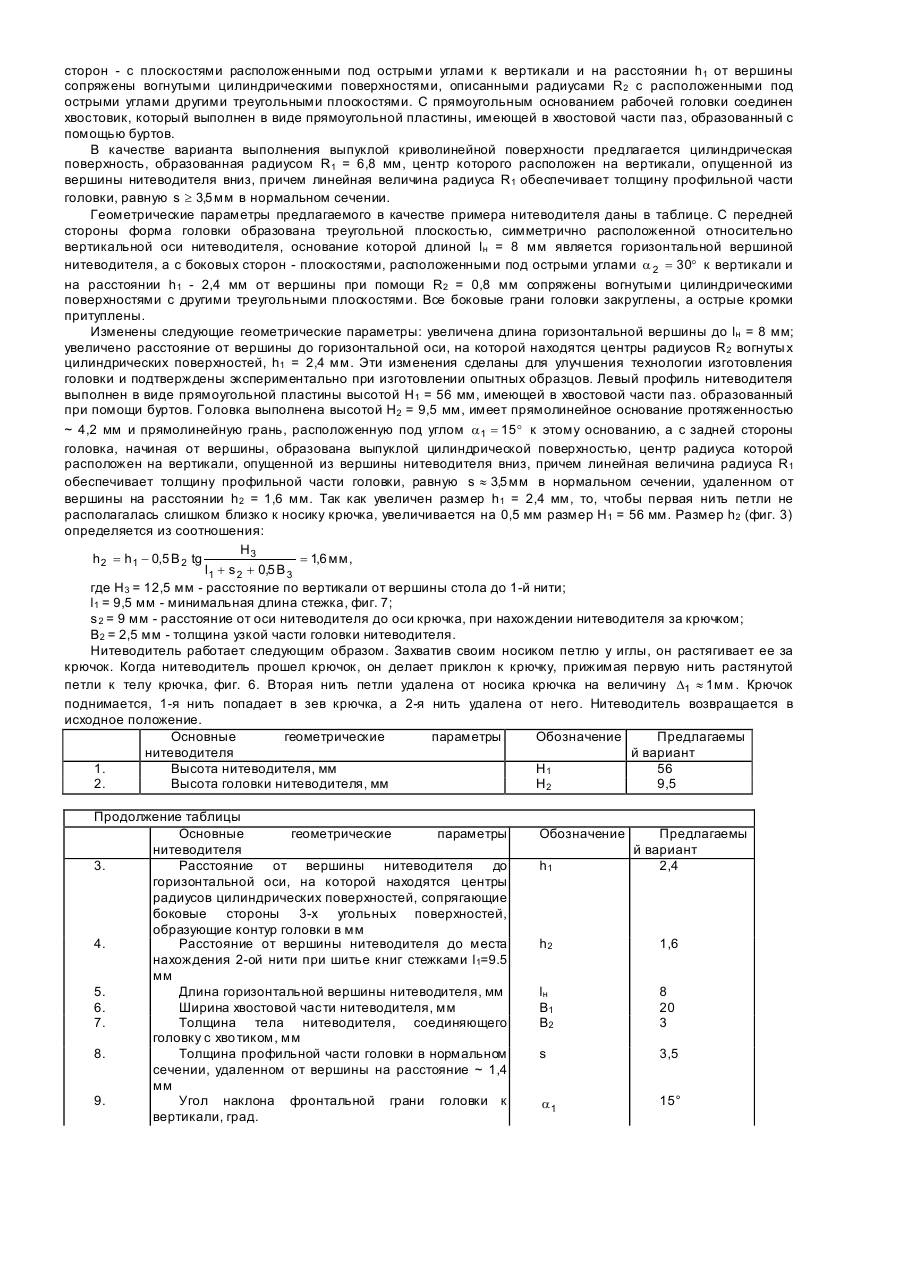

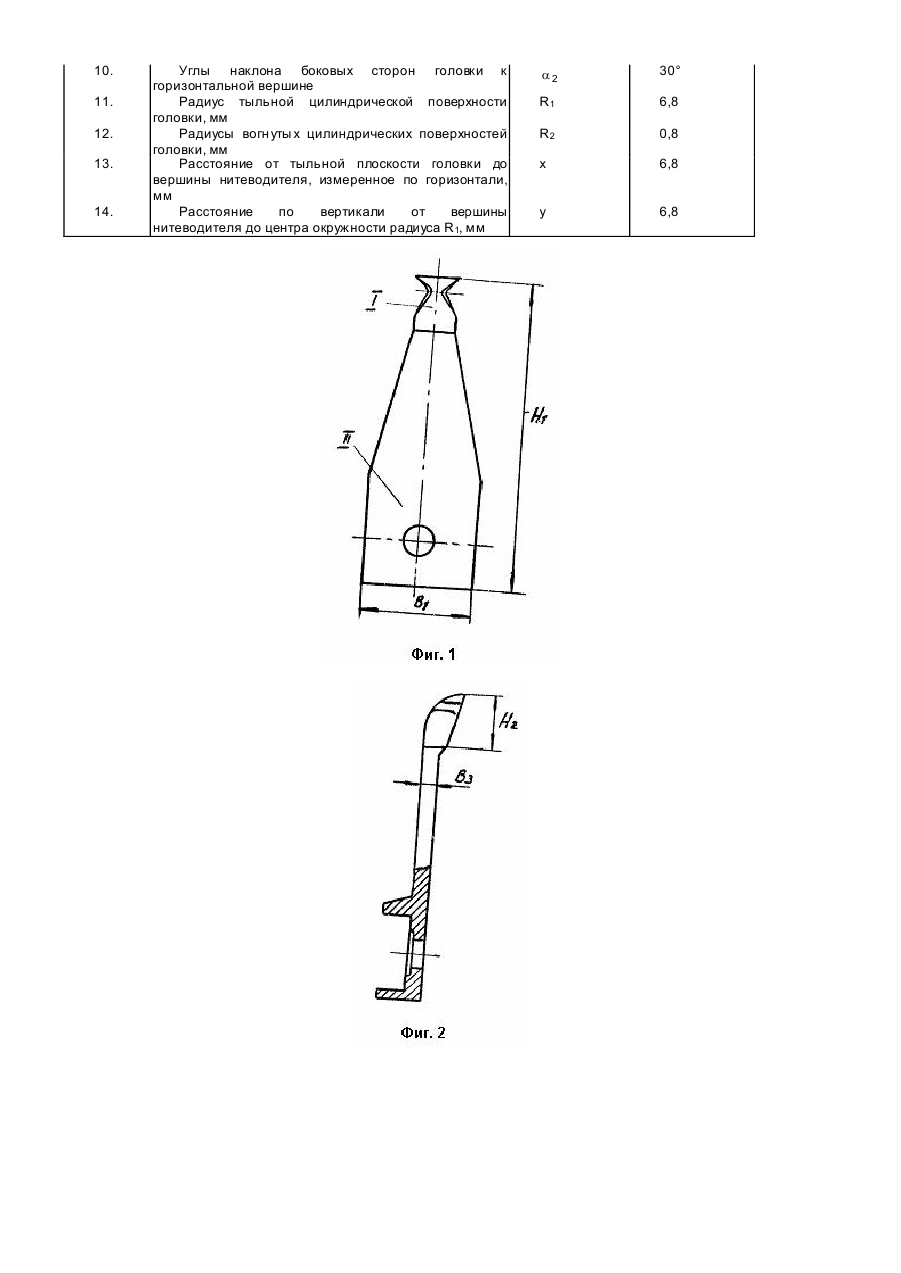

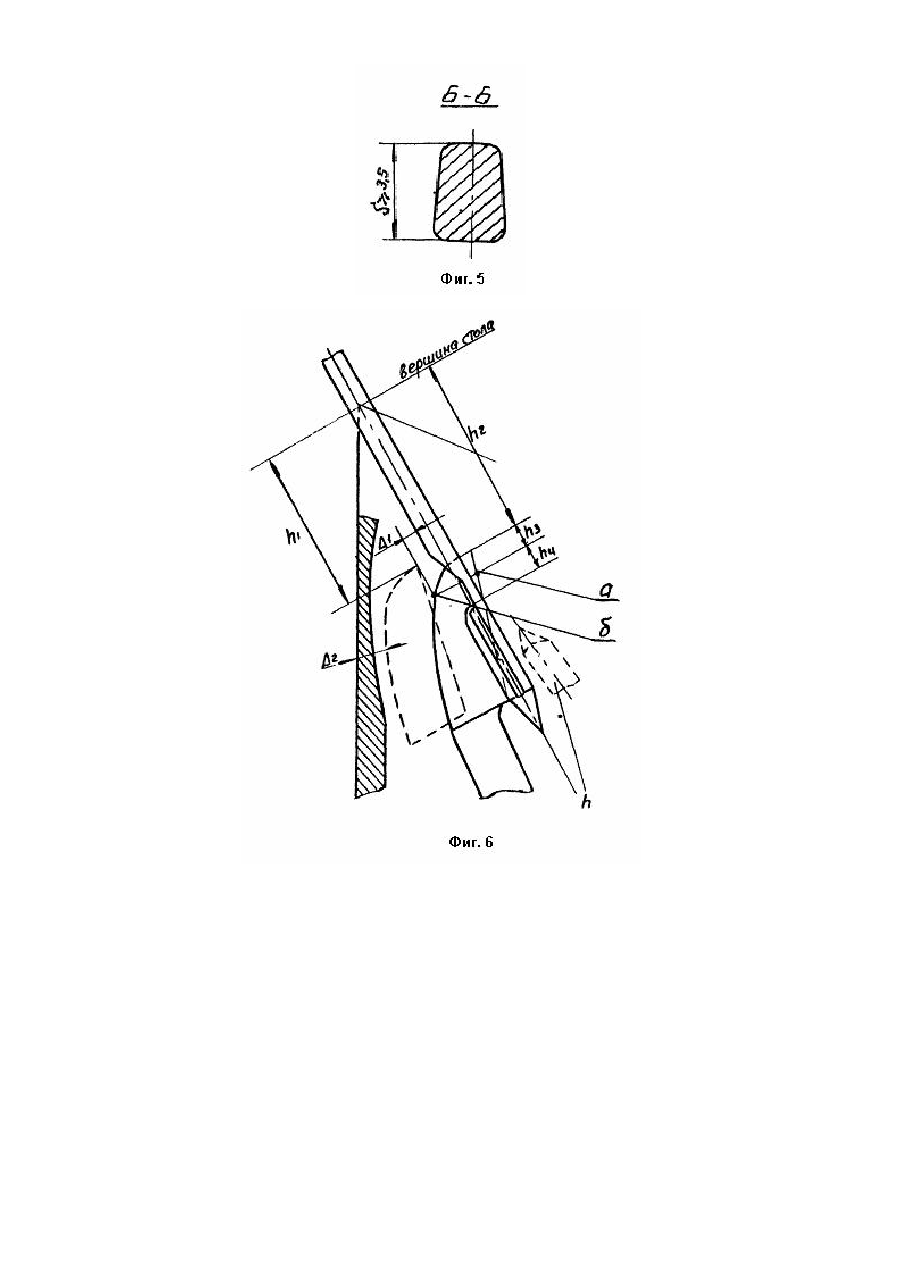

Изобретение относится к полиграфическому машиностроению и предназначено для применения в ниткошвейных машинах. Известен нитеводитель ниткошвейной машины, имеющий в верхней части головку с одним или двумя остроугольными выступами, симметрично расположенными относительно вертикальной оси. Имеющую форму, ограниченную с передней стороны, расположенную под острым углом к вертикали треугольной плоскостью, основание которой является горизонтальной вершиной нитеводителя, с задней стороны соединенной с вершиной выпуклой криволинейной поверхностью, а с боковых сторон - плоскостями, расположенными под острым углом к вертикали, сопряженными вогнутыми цилиндрическими поверхностями, центры которых находятся на расстоянии h1 от вершины с расположенными под острыми углами другими треугольными плоскостями, и соединенный с прямолинейным основанием головки хвостовик, выполненный в виде прямоугольной пластины, имеющий в нижней части паз, образованный посредством буртов. Профильная часть головки на расположенном от вершины расстоянии h2 » 1,4 мм имеет в горизонтальном сечении толщину s » 2 ¸ 2,2 мм , длина горизонтальной вершины нитеводителя lн = 7 мм, а расстояние от вершины нитеводителя до горизонтальной оси, на которой находятся центры вогнутых цилиндрических поверхностей h1 = 1,8 мм [1]. Прототип имеет следующие недостатки: 1. Толщина профильной части головки нитеводителя в месте нахождения первой и второй нитей петли, растянутой нитеводителем за крючок составляет s » 2 ¸ 2,2 мм ; это малая величина. Это приводит к тому, что 2я нить петли располагается очень близко к зеву крючка. Чтобы исключить захват этой 2-й нити крючком необходимо усложнять кинематику механизма вращения крючков. Крючок должен делать 3-й поворот, чтобы развернуть зев от второй нити. Это наиболее резкий поворот, однако заканчивается он после того, когда носик зева крючка уже прошел 2-ю нить. Положение ухудшается еще более при шитье книг стежками укороченной длины l1 = 14,25; 9,5 мм. При l1 = 9,5 мм вторая нить петли располагается под углом 30° к первой нити и поднимается вверх на величину ~ 0,8 мм, переходя на более узкую профильную часть головки нитеводителя, при этом параметр s 2 мм. Совокупность существенных признаков изобретения позволяет: 1. В результате увеличения толщины горизонтального сечения головки s » 3,5 мм удалить 2-ю нить петли, растянутой нитеводителем за крючок, от 1-й нити, и за счет этого исключить захват 2-ой нити поднимающимся крючком, в результате чего повышается надежность процесса шитья книг, и появляется возможность шитья книг стежками различной длины: l1 = 19; 14,25; 9,5 мм. 2. Изменения геометрических параметров lн = 8 мм, h1 » 2,0 мм способствует упрощению конструкции нитеводителя, что позволяет улучшить те хнологию его изготовления. Изобретение иллюстрируется чертежами, где: Фиг. 1 - вид нитеводителя спереди. Фиг. 2 - вид нитеводителя слева. Фиг. 3 - контур рабочей головки. Фиг. 4 - левый профиль рабочей головки. Фиг. 5 - сечение головки по Б-Б. Фиг. 6 - взаимодействие нитеводителя с крючком при петлеобразовании; где а - первая нить растянутой петли; б - вторая нить петли, удаленная от тела крючка на величину D1 » 1мм . Фиг. 7 - положение 2-ой нити растянутой петли при шитье книг стежками переменной длины. Нитеводитель содержит рабочую головку, имеющую один или два остроугольных выступа симметрично расположенных относительно вертикальной оси нитеводителя и соединенных с хвостовиком. Головка имеет форму, ограниченную с передней стороны треугольной плоскостью, основание которой является вершиной нитеводителя, с задней стороны - соединенной с вершиной выпуклой криволинейной поверхностью, а с боковых сторон - с плоскостями расположенными под острыми углами к вертикали и на расстоянии h1 от вершины сопряжены вогнутыми цилиндрическими поверхностями, описанными радиусами R 2 с расположенными под острыми углами другими треугольными плоскостями. С прямоугольным основанием рабочей головки соединен хвостовик, который выполнен в виде прямоугольной пластины, имеющей в хвостовой части паз, образованный с помощью буртов. В качестве варианта выполнения выпуклой криволинейной поверхности предлагается цилиндрическая поверхность, образованная радиусом R1 = 6,8 мм, центр которого расположен на вертикали, опущенной из вершины нитеводителя вниз, причем линейная величина радиуса R 1 обеспечивает толщину профильной части головки, равную s ³ 3,5 мм в нормальном сечении. Геометрические параметры предлагаемого в качестве примера нитеводителя даны в таблице. С передней стороны форма головки образована треугольной плоскостью, симметрично расположенной относительно вертикальной оси нитеводителя, основание которой длиной l н = 8 мм является горизонтальной вершиной нитеводителя, а с боковых сторон - плоскостями, расположенными под острыми углами a 2 = 30° к вертикали и на расстоянии h1 - 2,4 мм от вершины при помощи R2 = 0,8 мм сопряжены вогнутыми цилиндрическими поверхностями с другими треугольными плоскостями. Все боковые грани головки закруглены, а острые кромки притуплены. Изменены следующие геометрические параметры: увеличена длина горизонтальной вершины до lн = 8 мм; увеличено расстояние от вершины до горизонтальной оси, на которой находятся центры радиусов R 2 вогнуты х цилиндрических поверхностей, h1 = 2,4 мм. Эти изменения сделаны для улучшения технологии изготовления головки и подтверждены экспериментально при изготовлении опытных образцов. Левый профиль нитеводителя выполнен в виде прямоугольной пластины высотой H1 = 56 мм, имеющей в хвостовой части паз. образованный при помощи буртов. Головка выполнена высотой Н 2 = 9,5 мм, имеет прямолинейное основание протяженностью ~ 4,2 мм и прямолинейную грань, расположенную под углом a 1 = 15° к этому основанию, а с задней стороны головка, начиная от вершины, образована выпуклой цилиндрической поверхностью, центр радиуса которой расположен на вертикали, опущенной из вершины нитеводителя вниз, причем линейная величина радиуса R 1 обеспечивает толщину профильной части головки, равную s » 3,5 мм в нормальном сечении, удаленном от вершины на расстоянии h2 = 1,6 мм. Так как увеличен размер h1 = 2,4 мм, то, чтобы первая нить петли не располагалась слишком близко к носику крючка, увеличивается на 0,5 мм размер H1 = 56 мм. Размер h2 (фиг. 3) определяется из соотношения: H3 h 2 = h 1 - 0,5 B 2 tg = 1,6 мм , l 1 + s 2 + 0,5 В 3 где Н3 = 12,5 мм - расстояние по вертикали от вершины стола до 1-й нити; l1 = 9,5 мм - минимальная длина стежка, фиг. 7; s 2 = 9 мм - расстояние от оси нитеводителя до оси крючка, при нахождении нитеводителя за крючком; В2 = 2,5 мм - толщина узкой части головки нитеводителя. Нитеводитель работает следующим образом. Захватив своим носиком петлю у иглы, он растягивает ее за крючок. Когда нитеводитель прошел крючок, он делает приклон к крючку, прижимая первую нить растянутой петли к телу крючка, фиг. 6. Вторая нить петли удалена от носика крючка на величину D1 » 1мм . Крючок поднимается, 1-я нить попадает в зев крючка, а 2-я нить удалена от него. Нитеводитель возвращается в исходное положение. Основные геометрические параметры Обозначение Предлагаемы нитеводителя й вариант 1. Высота нитеводителя, мм H1 56 2. Высота головки нитеводителя, мм H2 9,5 Продолжение таблицы Основные геометрические параметры нитеводителя 3. Расстояние от вершины нитеводителя до горизонтальной оси, на которой находятся центры радиусов цилиндрических поверхностей, сопрягающие боковые стороны 3-х угольных поверхностей, образующие контур головки в мм 4. Расстояние от вершины нитеводителя до места нахождения 2-ой нити при шитье книг стежками l1=9.5 мм 5. Длина горизонтальной вершины нитеводителя, мм 6. Ширина хвостовой части нитеводителя, мм 7. Толщина тела нитеводителя, соединяющего головку с хво тиком, мм 8. Толщина профильной части головки в нормальном сечении, удаленном от вершины на расстояние ~ 1,4 мм 9. Угол наклона фронтальной грани головки к вертикали, град. Обозначение h1 Предлагаемы й вариант 2,4 h2 1,6 lн B1 В2 8 20 3 s 3,5 a1 15° 10. 11. 12. 13. 14. Углы наклона боковых сторон головки к горизонтальной вершине Радиус тыльной цилиндрической поверхности головки, мм Радиусы вогн уты х цилиндрических поверхностей головки, мм Расстояние от тыльной плоскости головки до вершины нитеводителя, измеренное по горизонтали, мм Расстояние по вертикали от вершины нитеводителя до центра окружности радиуса R1, мм a2 30° R1 6,8 R2 0,8 х 6,8 y 6,8
