Циліндр ротаційної друкарської машини

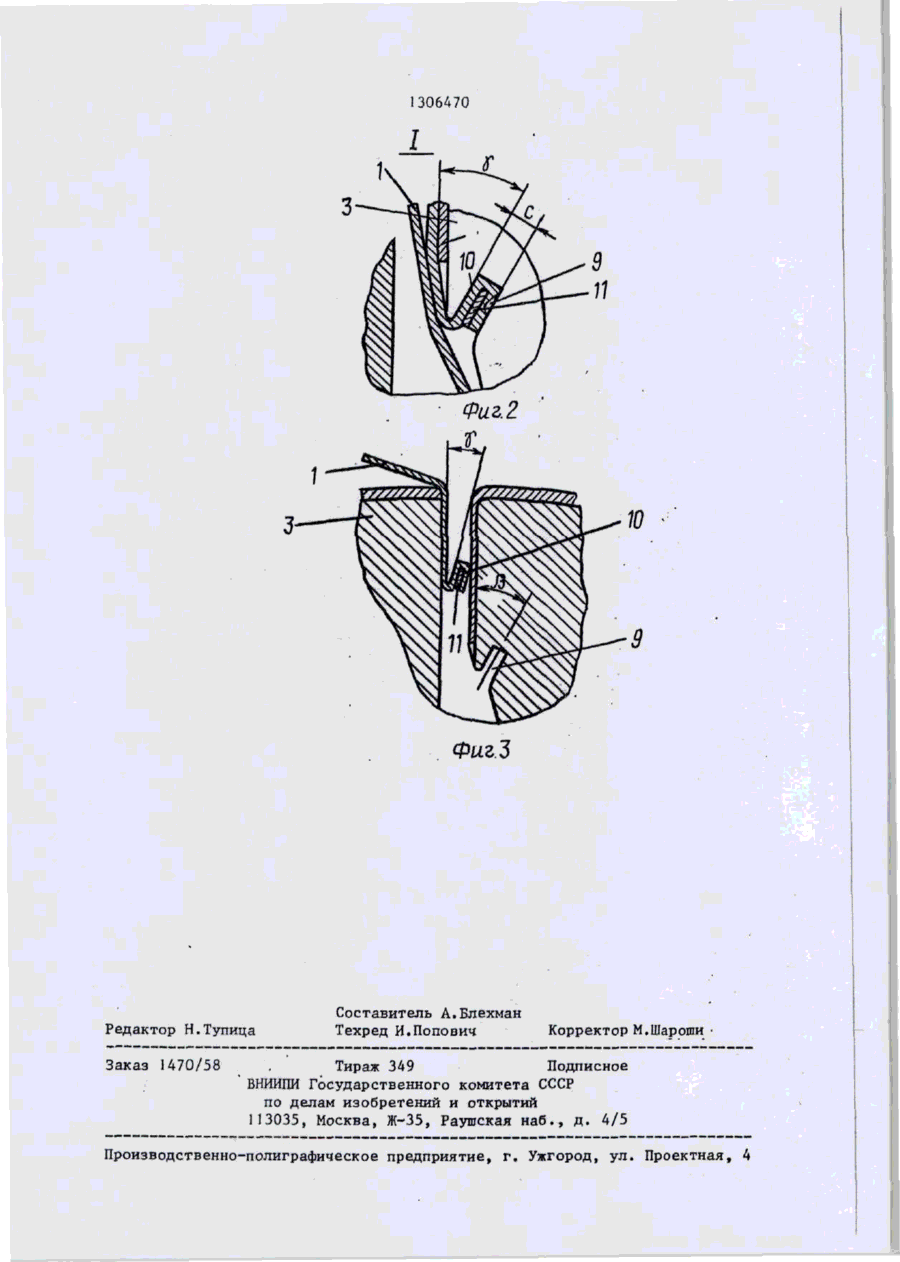

Изобретение относится к полиграфической промышленности и позволяет упростить конструкцию цилиндра ротационной печатной машины. Цилиндр 3 имеет радиальную прорезь 4, входная часть которой образована параллельными стенками 5 и 6, а выходная часть имеет скос 7 на стенке 6. Стенка 6 имеет выемку 9 для ввода конца 10 листового материала 1. Максимальная ширина выходной части прорези 4 больше глубины выемки 9, расстояние между параллельными стенками 5 и 6 прорези 4 меньше глубины выемки 9. 2 з.п. ф-лы, 3 ил. (3 S СО Фиг.1 1 '1306470 Изобретение относится к полиграфиВпущенный в прорезь 4 конец 10 деческой промышленности, в частности к келя 1, дойдя до выемки 9, под дейстротационным печатным машинам. вием упругих сил пытается разогнутьЦель изобретения - упрощение конся, заходит в выемку 9 и скользит по струкции. последней. Подтягивая конец 10 в обНа фиг.1 изображено предлагаемое ратном направлении, добиваются захоустройство; на фиг.2 - узел I на да конца 10 в выемку 9 на всю высоту фиг Л ; на фиг.З - схема заправки конего сгиба. Затем декель 1 отгибают ца листа. и вводят в прорезь 4 и канавку 14 Гибкий листовой материал 1, распо- Ш валика 13 натяжения второй усиленный ложенный на кожухе 2 цилиндра 3 ротаконец 15 декеля 1. При повороте валиционной печатной машины, является дека 13 натяжения декель натягивают. келем толщиной около 0,5 мм. Для закДля снятия декеля I сначала извлерепления декеля 1 цилиндр имеет радикают конец 15 из валика 13 натяжения, альную прорезь 4, проходящую продоль- 15 а затем из прорези 4. Затем выводят но оси цилиндра 3. Входная часть конец 10 из выемки 9. Под воздействипрорези 4 образована параллельными ем упругих сил конец І0 разгибается, стенками 5 и 6, а выходная часть 7 так как глубина скоса 8 превышает шивыполнена расширяющейся за счет скорину загнутой части конца 10 декели са 8 на стенке 6. Стенка 6 имеет вы- 20 1. Конец 10 в распрямленном состояемку 9. Максимальная ширина выходной нии легко извлекают из прорези 4. части 7 прорези больше глубины выем-ки 9, расстояние между стенками 5 и Ф о р м у л а и з о б р е т е н и я ,6 меньше глубины выемки 9. Прорезь 4 и выемка 9 параллельны радиальной 25 1. Цилиндр ротационной печатной плоскости г цилиндра. Входная часть * машины, содержащий приспособление прорези 4 имеет достаточную ширину для крепления конца гибкого листово(например, 4 мм), чтобы проходил загго материала, преимущественно декенутый и усиленный конец 10 декеля 1. ля, выполненное в виде радиальной Конец 10 усилен пружинной пластиной 30 прорези, проходящей параллельно оси П толщиной, например, 0,2 мм и ширицилиндра, с выемкой для ввода конца ной 5 мм, которая приклеена к декелю гибкого листового материала, о т 1, Конец 10 должен быть отогнут преил и ч а ю щ и й с я тем, что, с мущественно на угол 5-15°. целью упрощения конструкции, входПлоскость скоса 8 наклонена к к стенке 6 прорези 4 и к плоскости t предпочтительно под углом ої= 20°. Внутри цилиндра и коаксиально ему имеется канал 12, в котором расположен валик 13 натяжения. Последний снабжен канавкой 14, параллельной оси цилиндра 3 и служащей для крепления второго усиленного конца 15 декеля I. Выемка 9 имеет прямоугольную форму, проходит по всей длине цилиндра 3 и расположена под углом р от 5 до 45° к радиальной плоскости г , преиму= щественно под углом Э 30°. Устройство работает следующим образом. Концы 10 и 15 декеля 1 огибают и усиливают пружинными пластинами 11. Край 10 отгибают и вводят в прорезь 4 с помощью тонкого листа или шпателя. Ширина загнутого конца 10 немного превышает ширину выемки 9. 35 ная часть радиальной прорези образована параллельными стенками, а выходная часть выполнена расширяющейся за счет скоса на одной из стенок, при этом выемка для ввода конца гиб40 кого листового материала образована в выходной части радиальной прорези на стенке» имеющей скос, максимальная ширина выходной части прорези больше глубины выемки, а расстояние 45 между параллельными стенками прорези меньше глубины выемки. 2. Цилиндр по п.1, о т л и ч а ю щ и й с я тем, что плоскость скоса 50 одной из стенок составляет с радиальной плоскостью угол 20°. 3 . Цилиндр по пп.1 и 2, о т л и ч а ю щ и й с я тем, что выемка вы55 полнена под углом 5-45° к радиальной плоскости, предпочтительно 30°. 306470 Фиг 3 Редактор Н.Тупица Заказ 1470/58 Составитель А.Блехман Техред И.Попович Корректор М.Шароши Тираж 349 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
