Кожухотрубний теплообмінник
Номер патенту: 53901
Опубліковано: 25.10.2010
Автори: Горобинський Сергій Сергійович, Горобинський Сергій Вікторович
Формула / Реферат
1. Кожухотрубний теплообмінник горизонтальний, що містить циліндричну обичайку 1, до якої приварені трубні решітки 2, в яких закріплений пучок труб 3, болтовим з'єднанням до трубних решіток 2 закріплені кришки 6 та 7, які являють собою патрубки змінного діаметра і слугують перехідниками від трубопроводів до теплообмінного апарата для підведення та відведення гарячої рідини в трубний простір, який відрізняється тим, що штуцери 4 і 5 рознесені у верхню та нижню частини відповідно, прибрана перегородка у міжтрубному просторі з причини її непотрібності, а трубний пучок, утворений трубками кількох типорозмірів (три і більше), дозволяє турбулізувати потік рідини, що нагрівається, і забезпечити високу інтенсифікацію процесу теплопередачі та однорідність температурного поля теплоносія на виході із теплообмінника.
2. Теплообмінник за п. 1, який відрізняється тим, що сумарний поперечний переріз трубочок у трубній решітці повинен дорівнювати або бути більшим за поперечний переріз підвідних трубопроводів гарячої рідини для зменшення гідроудару.
Текст

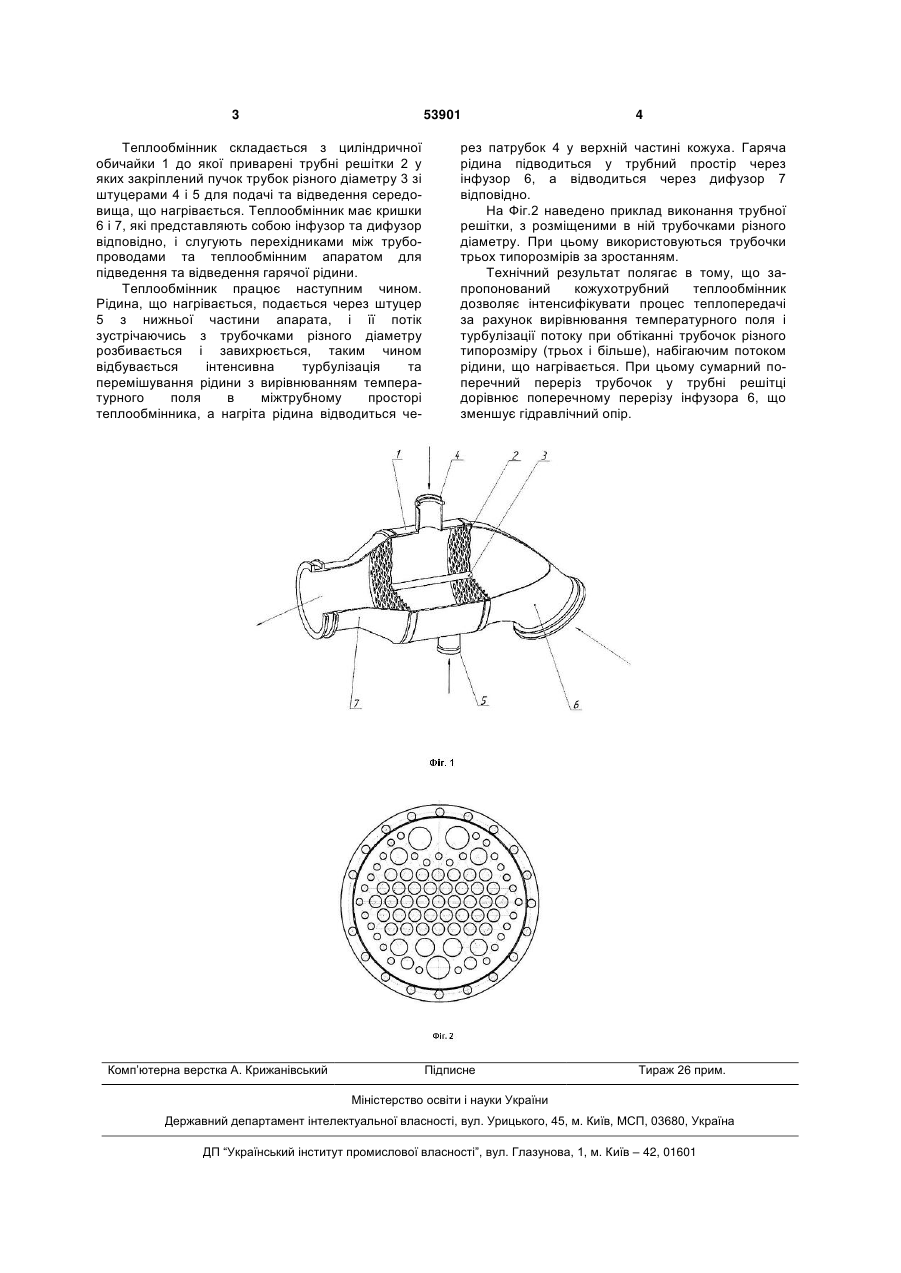

1. Кожухотрубний теплообмінник горизонтальний, що містить циліндричну обичайку 1, до якої приварені трубні решітки 2, в яких закріплений пучок труб 3, болтовим з'єднанням до трубних решіток 2 закріплені кришки 6 та 7, які являють собою патрубки змінного діаметра і слугують перехідниками від трубопроводів до теплообмінного апарата для підведення та відведення гарячої 3 53901 Теплообмінник складається з циліндричної обичайки 1 до якої приварені трубні решітки 2 у яких закріплений пучок трубок різного діаметру 3 зі штуцерами 4 і 5 для подачі та відведення середовища, що нагрівається. Теплообмінник має кришки 6 і 7, які представляють собою інфузор та дифузор відповідно, і слугують перехідниками між трубопроводами та теплообмінним апаратом для підведення та відведення гарячої рідини. Теплообмінник працює наступним чином. Рідина, що нагрівається, подається через штуцер 5 з нижньої частини апарата, і її потік зустрічаючись з трубочками різного діаметру розбивається і завихрюється, таким чином відбувається інтенсивна турбулізація та перемішування рідини з вирівнюванням температурного поля в міжтрубному просторі теплообмінника, а нагріта рідина відводиться че Комп’ютерна верстка А. Крижанівський 4 рез патрубок 4 у верхній частині кожуха. Гаряча рідина підводиться у трубний простір через інфузор 6, а відводиться через дифузор 7 відповідно. На Фіг.2 наведено приклад виконання трубної решітки, з розміщеними в ній трубочками різного діаметру. При цьому використовуються трубочки трьох типорозмірів за зростанням. Технічний результат полягає в тому, що запропонований кожухотрубний теплообмінник дозволяє інтенсифікувати процес теплопередачі за рахунок вирівнювання температурного поля і турбулізації потоку при обтіканні трубочок різного типорозміру (трьох і більше), набігаючим потоком рідини, що нагрівається. При цьому сумарний поперечний переріз трубочок у трубні решітці дорівнює поперечному перерізу інфузора 6, що зменшує гідравлічний опір. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShell and tube heat exchanger
Автори англійськоюHorobynskyi Serhii Serhiiovych, Horobynskyi Serhii Viktorovych
Назва патенту російськоюКожухотрубный теплообменник
Автори російськоюГоробинский Сергей Сергеевич, Горобинский Сергей Викторович
МПК / Мітки
МПК: F28F 9/02
Мітки: кожухотрубний, теплообмінник
