Штифтовий зуб і інструмент для підготовки посадочного місця під штифтовий зуб

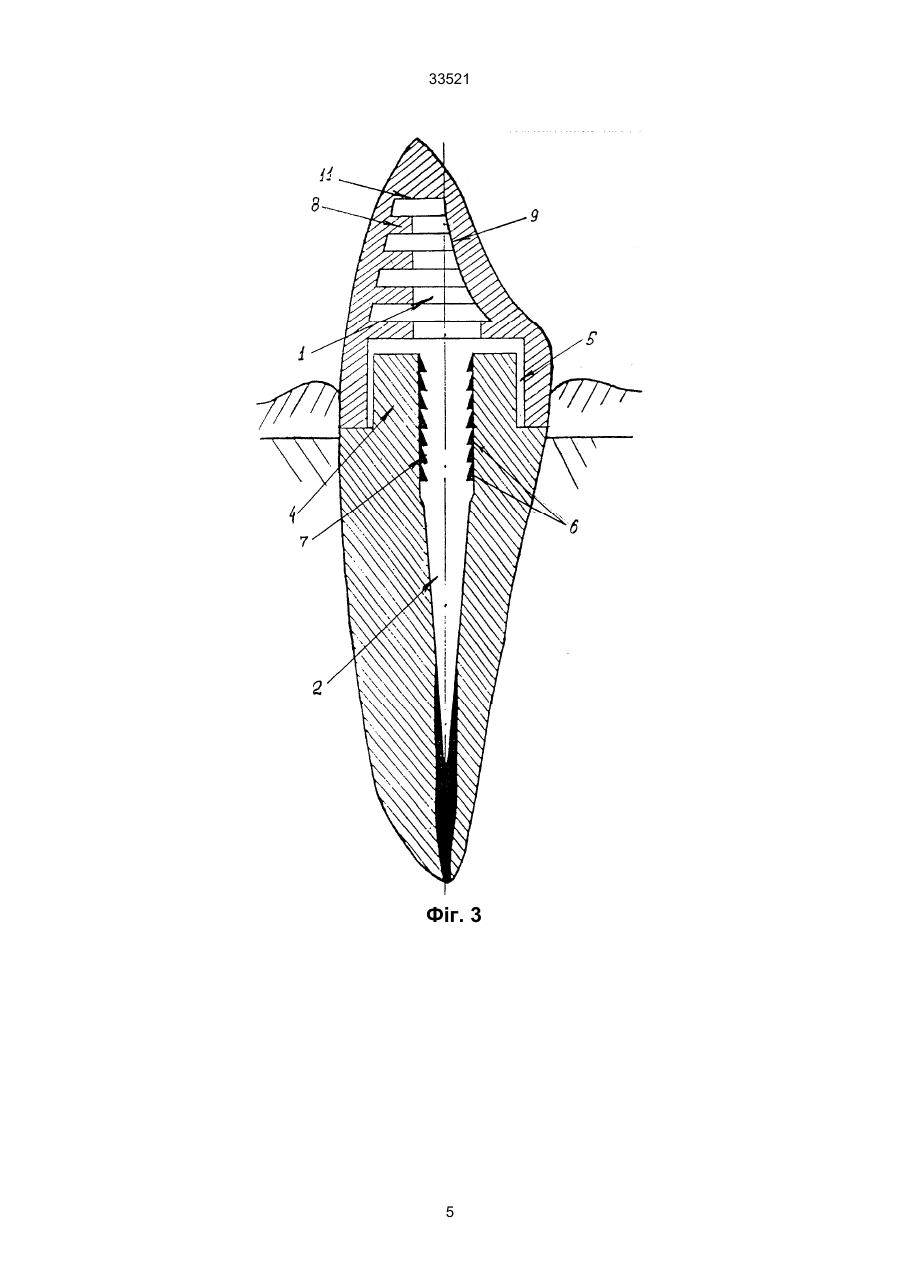

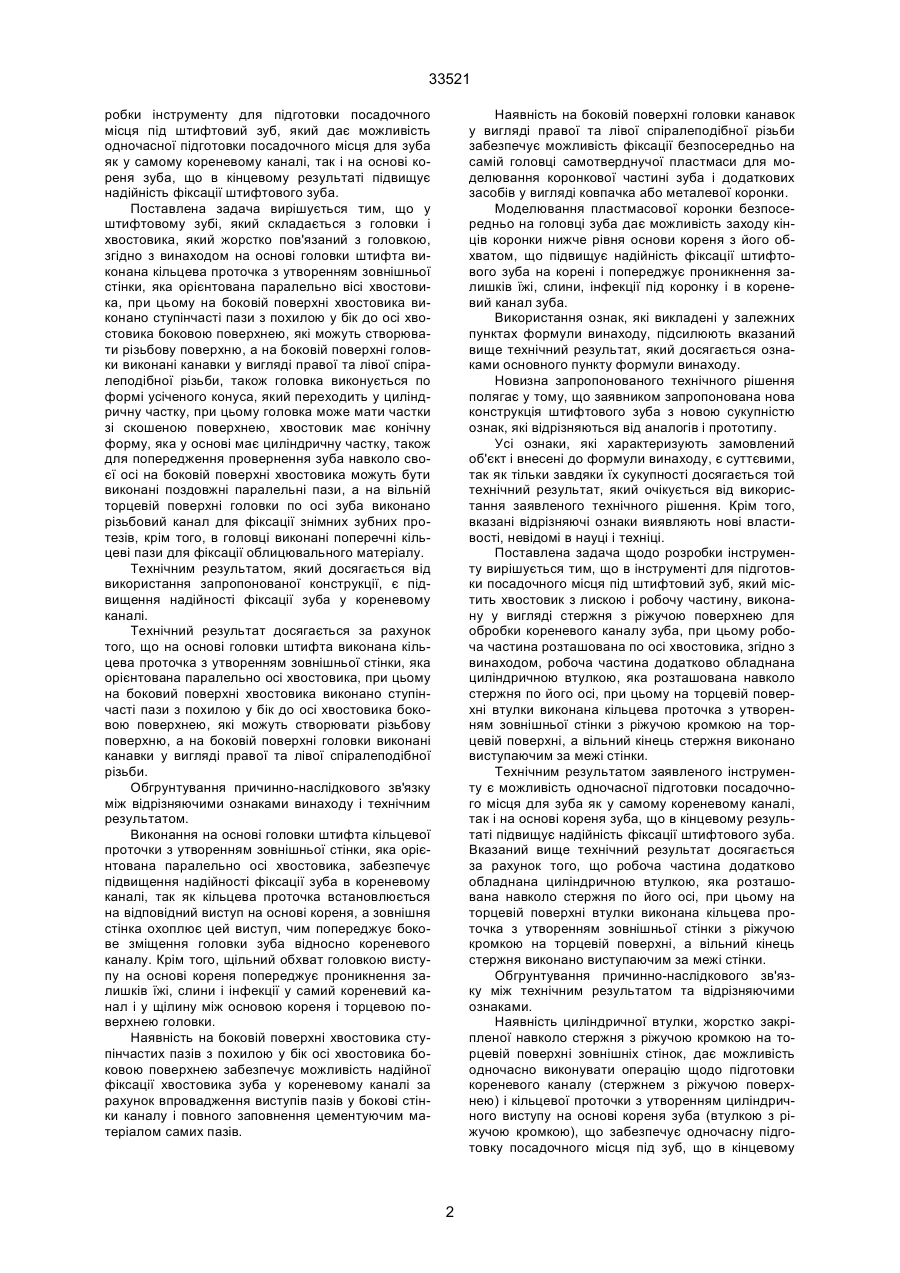

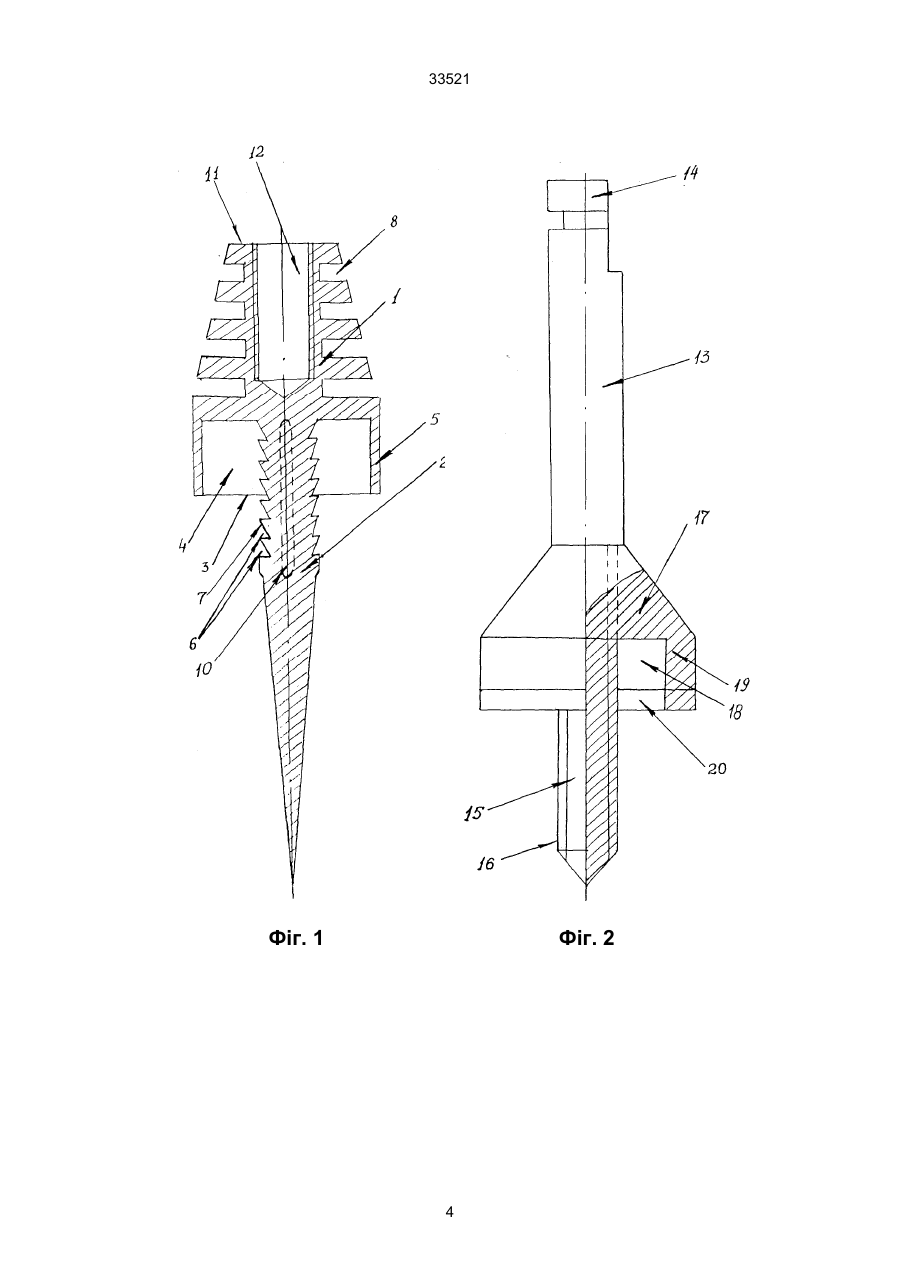

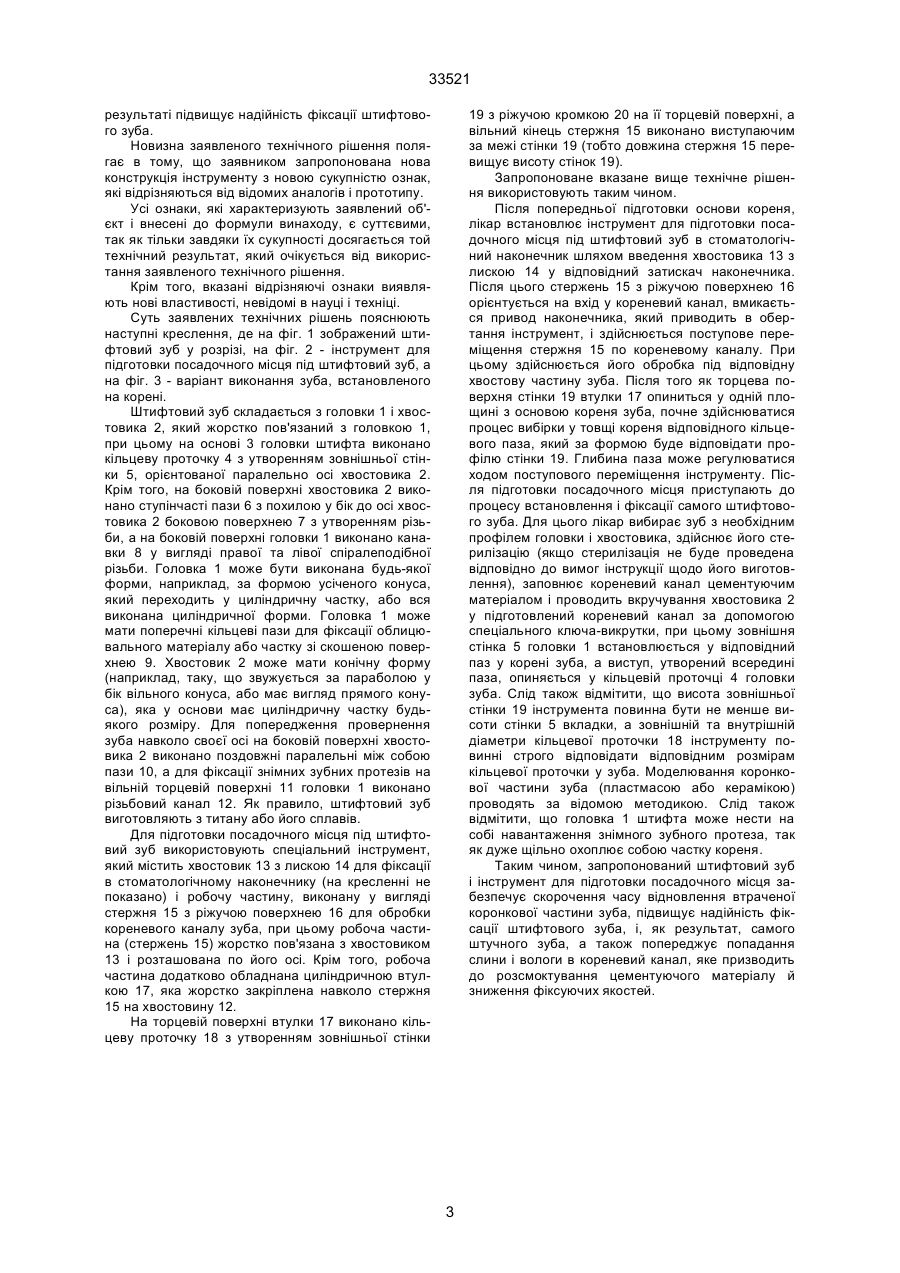

1. Штифтовий зуб. який складається з головки і хвостовика, жорстко пов’язаного з головкою, відрізняється тим, що на основі головки штифта виконана кільцева проточка з утворенням зовнішньої стінки, яка орієнтована паралельно осі хвостовика, при цьому на боковий поверхні хвостовика виконано ступінчасті пази з похилою у бік до осі хвостовика боковою поверхнею, а на боковій поверхні головки виконані канавки у вигляді правої та лівої спіралеподібної різьби. 2. Штифтовий зуб за п. 1 відрізняється тим, що головка виконується по формі усіченого конуса, який переходить у циліндричну частку. 3. Штифтовий зуб за п. 2 відрізняється тим, що головка має частки зі скошеною поверхнею. 4. Штифтовий зуб за п. 1 відрізняється тим, що хвостовик має конічну форму, яка у основі має циліндричну частку. 5. Штифтовий зуб за п. 1 відрізняється тим, що на боковій поверхні хвостовика виконані поздовжні паралельні пази. 6. Штифтовий зуб за п. 1 відрізняється тим, що ступінчасті пази створюють різьбову поверхню. 7. Штифтовий зуб за п. 1 відрізняється тим, що на вільній торцевій поверхні головки по вісі зуба виконано різьбовий канал для фіксації знімних зубних протезів. 8. Штифтовий зуб за п. 1 відрізняється тим, що в головці виконані поперечні кільцеві пази для фіксації облицювального матеріалу. 9. Інструмент для підготовки посадочного місця під штифтовий зуб, який містить хвостовик з лискою і робочу частину, виконану у вигляді стержня з ріжучою поверхнею для обробки кореневого каналу зуба, при цьому робоча частина розташована по осі хвостовика, відрізняється тим, що робоча частина додатково обладнана циліндричною втулкою, яка розташована навколо стержня по його осі, при цьому на торцевій поверхні втулки виконана кільцева проточка з утворенням зовнішньої стінки з ріжучою кромкою на торцевій поверхні, а вільний кінець стержня виконано виступаючим за межі стінки. Винахід відноситься до галузі медицини, а саме - до стоматології, і може бути застосований для відновлення втраченої коронкової частини зуба. Найбільш близьким до технічного рішення, яке заявляється, є штифтовий зуб (патент ФРН № 365428, 1986, МКІ А61С13/30), який містить головку і хвостовик, жорстко пов'язаний з головкою. Основним недоліком вказаного зубу є низька надійність його фіксації у кореневому каналі зуба, так як вся навантаженість при експлуатації штифтового зуба припадає на хвостову частину, а головка штифтового зуба при цьому виконує пасивну функцію. Крім того, в щілину між торцевою поверхнею головки і основою кореня можуть потрапляти залишки їжі, слини, інфекції та інше, що може викликати запальний процес і необхідність видалення зуба для подальшого проведення профілактичних та хірургічних заходів. Як прототип інструмента для підготовки посадочного місця під штифтовий зуб обрано інструмент (патент ФРН № 365428, 1986, МКІ А61С13/30), який містить хвостовик з лискою та робочу частину, яка виконана у вигляді стержня з ріжучою поверхнею дня обробки кореневого каналу зуба, при цьому робоча частина розташована по осі хвостовика. Основним недоліком відомого інструменту є те, що він забезпечує обробку та підготовку тільки кореневого каналу для встановлення до нього хвостовика зуба, однак цей інструмент не дає можливості підготовити посадочне місце для головки зуба, що значно погіршує умови фіксації всього зуба у кореневому каналі. В основу винаходу поставлено задачу розробки штифтового зуба такої конструкції, яка б підвищила надійність фіксації зуба в кореневому каналі. Також в основу винаходу поставлено задачу роз A МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ A (13) (51) (13) 33521 (11) (11) UA UA (19) (19) УКРАЇНА 33521 робки інструменту для підготовки посадочного місця під штифтовий зуб, який дає можливість одночасної підготовки посадочного місця для зуба як у самому кореневому каналі, так і на основі кореня зуба, що в кінцевому результаті підвищує надійність фіксації штифтового зуба. Поставлена задача вирішується тим, що у штифтовому зубі, який складається з головки і хвостовика, який жорстко пов'язаний з головкою, згідно з винаходом на основі головки штифта виконана кільцева проточка з утворенням зовнішньої стінки, яка орієнтована паралельно вісі хвостовика, при цьому на боковій поверхні хвостовика виконано ступінчасті пази з похилою у бік до осі хвостовика боковою поверхнею, які можуть створювати різьбову поверхню, а на боковій поверхні головки виконані канавки у вигляді правої та лівої спіралеподібної різьби, також головка виконується по формі усіченого конуса, який переходить у циліндричну частку, при цьому головка може мати частки зі скошеною поверхнею, хвостовик має конічну форму, яка у основі має циліндричну частку, також для попередження провернення зуба навколо своєї осі на боковій поверхні хвостовика можуть бути виконані поздовжні паралельні пази, а на вільній торцевій поверхні головки по осі зуба виконано різьбовий канал для фіксації знімних зубних протезів, крім того, в головці виконані поперечні кільцеві пази для фіксації облицювального матеріалу. Технічним результатом, який досягається від використання запропонованої конструкції, є підвищення надійності фіксації зуба у кореневому каналі. Технічний результат досягається за рахунок того, що на основі головки штифта виконана кільцева проточка з утворенням зовнішньої стінки, яка орієнтована паралельно осі хвостовика, при цьому на боковий поверхні хвостовика виконано ступінчасті пази з похилою у бік до осі хвостовика боковою поверхнею, які можуть створювати різьбову поверхню, а на боковій поверхні головки виконані канавки у вигляді правої та лівої спіралеподібної різьби. Обгрунтування причинно-наслідкового зв'язку між відрізняючими ознаками винаходу і технічним результатом. Виконання на основі головки штифта кільцевої проточки з утворенням зовнішньої стінки, яка орієнтована паралельно осі хвостовика, забезпечує підвищення надійності фіксації зуба в кореневому каналі, так як кільцева проточка встановлюється на відповідний виступ на основі кореня, а зовнішня стінка охоплює цей виступ, чим попереджує бокове зміщення головки зуба відносно кореневого каналу. Крім того, щільний обхват головкою виступу на основі кореня попереджує проникнення залишків їжі, слини і інфекції у самий кореневий канал і у щілину між основою кореня і торцевою поверхнею головки. Наявність на боковій поверхні хвостовика ступінчастих пазів з похилою у бік осі хвостовика боковою поверхнею забезпечує можливість надійної фіксації хвостовика зуба у кореневому каналі за рахунок впровадження виступів пазів у бокові стінки каналу і повного заповнення цементуючим матеріалом самих пазів. Наявність на боковій поверхні головки канавок у вигляді правої та лівої спіралеподібної різьби забезпечує можливість фіксації безпосередньо на самій головці самотверднучої пластмаси для моделювання коронкової частині зуба і додаткових засобів у вигляді ковпачка або металевої коронки. Моделювання пластмасової коронки безпосередньо на головці зуба дає можливість заходу кінців коронки нижче рівня основи кореня з його обхватом, що підвищує надійність фіксації штифтового зуба на корені і попереджує проникнення залишків їжі, слини, інфекції під коронку і в кореневий канал зуба. Використання ознак, які викладені у залежних пунктах формули винаходу, підсилюють вказаний вище технічний результат, який досягається ознаками основного пункту формули винаходу. Новизна запропонованого технічного рішення полягає у тому, що заявником запропонована нова конструкція штифтового зуба з новою сукупністю ознак, які відрізняються від аналогів і прототипу. Усі ознаки, які характеризують замовлений об'єкт і внесені до формули винаходу, є суттєвими, так як тільки завдяки їх сукупності досягається той технічний результат, який очікується від використання заявленого технічного рішення. Крім того, вказані відрізняючі ознаки виявляють нові властивості, невідомі в науці і техніці. Поставлена задача щодо розробки інструменту вирішується тим, що в інструменті для підготовки посадочного місця під штифтовий зуб, який містить хвостовик з лискою і робочу частину, виконану у вигляді стержня з ріжучою поверхнею для обробки кореневого каналу зуба, при цьому робоча частина розташована по осі хвостовика, згідно з винаходом, робоча частина додатково обладнана циліндричною втулкою, яка розташована навколо стержня по його осі, при цьому на торцевій поверхні втулки виконана кільцева проточка з утворенням зовнішньої стінки з ріжучою кромкою на торцевій поверхні, а вільний кінець стержня виконано виступаючим за межі стінки. Технічним результатом заявленого інструменту є можливість одночасної підготовки посадочного місця для зуба як у самому кореневому каналі, так і на основі кореня зуба, що в кінцевому результаті підвищує надійність фіксації штифтового зуба. Вказаний вище технічний результат досягається за рахунок того, що робоча частина додатково обладнана циліндричною втулкою, яка розташована навколо стержня по його осі, при цьому на торцевій поверхні втулки виконана кільцева проточка з утворенням зовнішньої стінки з ріжучою кромкою на торцевій поверхні, а вільний кінець стержня виконано виступаючим за межі стінки. Обгрунтування причинно-наслідкового зв'язку між технічним результатом та відрізняючими ознаками. Наявність циліндричної втулки, жорстко закріпленої навколо стержня з ріжучою кромкою на торцевій поверхні зовнішніх стінок, дає можливість одночасно виконувати операцію щодо підготовки кореневого каналу (стержнем з ріжучою поверхнею) і кільцевої проточки з утворенням циліндричного виступу на основі кореня зуба (втулкою з ріжучою кромкою), що забезпечує одночасну підготовку посадочного місця під зуб, що в кінцевому 2 33521 результаті підвищує надійність фіксації штифтового зуба. Новизна заявленого технічного рішення полягає в тому, що заявником запропонована нова конструкція інструменту з новою сукупністю ознак, які відрізняються від відомих аналогів і прототипу. Усі ознаки, які характеризують заявлений об'єкт і внесені до формули винаходу, є суттєвими, так як тільки завдяки їх сукупності досягається той технічний результат, який очікується від використання заявленого технічного рішення. Крім того, вказані відрізняючі ознаки виявляють нові властивості, невідомі в науці і техніці. Суть заявлених технічних рішень пояснюють наступні креслення, де на фіг. 1 зображений штифтовий зуб у розрізі, на фіг. 2 - інструмент для підготовки посадочного місця під штифтовий зуб, а на фіг. 3 - варіант виконання зуба, встановленого на корені. Штифтовий зуб складається з головки 1 і хвостовика 2, який жорстко пов'язаний з головкою 1, при цьому на основі 3 головки штифта виконано кільцеву проточку 4 з утворенням зовнішньої стінки 5, орієнтованої паралельно осі хвостовика 2. Крім того, на боковій поверхні хвостовика 2 виконано ступінчасті пази 6 з похилою у бік до осі хвостовика 2 боковою поверхнею 7 з утворенням різьби, а на боковій поверхні головки 1 виконано канавки 8 у вигляді правої та лівої спіралеподібної різьби. Головка 1 може бути виконана будь-якої форми, наприклад, за формою усіченого конуса, який переходить у циліндричну частку, або вся виконана циліндричної форми. Головка 1 може мати поперечні кільцеві пази для фіксації облицювального матеріалу або частку зі скошеною поверхнею 9. Хвостовик 2 може мати конічну форму (наприклад, таку, що звужується за параболою у бік вільного конуса, або має вигляд прямого конуса), яка у основи має циліндричну частку будьякого розміру. Для попередження провернення зуба навколо своєї осі на боковій поверхні хвостовика 2 виконано поздовжні паралельні між собою пази 10, а для фіксації знімних зубних протезів на вільній торцевій поверхні 11 головки 1 виконано різьбовий канал 12. Як правило, штифтовий зуб виготовляють з титану або його сплавів. Для підготовки посадочного місця під штифтовий зуб використовують спеціальний інструмент, який містить хвостовик 13 з лискою 14 для фіксації в стоматологічному наконечнику (на кресленні не показано) і робочу частину, виконану у вигляді стержня 15 з ріжучою поверхнею 16 для обробки кореневого каналу зуба, при цьому робоча частина (стержень 15) жорстко пов'язана з хвостовиком 13 і розташована по його осі. Крім того, робоча частина додатково обладнана циліндричною втулкою 17, яка жорстко закріплена навколо стержня 15 на хвостовину 12. На торцевій поверхні втулки 17 виконано кільцеву проточку 18 з утворенням зовнішньої стінки 19 з ріжучою кромкою 20 на її торцевій поверхні, а вільний кінець стержня 15 виконано виступаючим за межі стінки 19 (тобто довжина стержня 15 перевищує висоту стінок 19). Запропоноване вказане вище технічне рішення використовують таким чином. Після попередньої підготовки основи кореня, лікар встановлює інструмент для підготовки посадочного місця під штифтовий зуб в стоматологічний наконечник шляхом введення хвостовика 13 з лискою 14 у відповідний затискач наконечника. Після цього стержень 15 з ріжучою поверхнею 16 орієнтується на вхід у кореневий канал, вмикається привод наконечника, який приводить в обертання інструмент, і здійснюється поступове переміщення стержня 15 по кореневому каналу. При цьому здійснюється його обробка під відповідну хвостову частину зуба. Після того як торцева поверхня стінки 19 втулки 17 опиниться у одній площині з основою кореня зуба, почне здійснюватися процес вибірки у товщі кореня відповідного кільцевого паза, який за формою буде відповідати профілю стінки 19. Глибина паза може регулюватися ходом поступового переміщення інструменту. Після підготовки посадочного місця приступають до процесу встановлення і фіксації самого штифтового зуба. Для цього лікар вибирає зуб з необхідним профілем головки і хвостовика, здійснює його стерилізацію (якщо стерилізація не буде проведена відповідно до вимог інструкції щодо його виготовлення), заповнює кореневий канал цементуючим матеріалом і проводить вкручування хвостовика 2 у підготовлений кореневий канал за допомогою спеціального ключа-викрутки, при цьому зовнішня стінка 5 головки 1 встановлюється у відповідний паз у корені зуба, а виступ, утворений всередині паза, опиняється у кільцевій проточці 4 головки зуба. Слід також відмітити, що висота зовнішньої стінки 19 інструмента повинна бути не менше висоти стінки 5 вкладки, а зовнішній та внутрішній діаметри кільцевої проточки 18 інструменту повинні строго відповідати відповідним розмірам кільцевої проточки у зуба. Моделювання коронкової частини зуба (пластмасою або керамікою) проводять за відомою методикою. Слід також відмітити, що головка 1 штифта може нести на собі навантаження знімного зубного протеза, так як дуже щільно охоплює собою частку кореня. Таким чином, запропонований штифтовий зуб і інструмент для підготовки посадочного місця забезпечує скорочення часу відновлення втраченої коронкової частини зуба, підвищує надійність фіксації штифтового зуба, і, як результат, самого штучного зуба, а також попереджує попадання слини і вологи в кореневий канал, яке призводить до розсмоктування цементуючого матеріалу й зниження фіксуючих якостей. 3 33521 Фіг. 1 Фіг. 2 4 33521 Фіг. 3 5 33521 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
