Секція посадочного кріплення

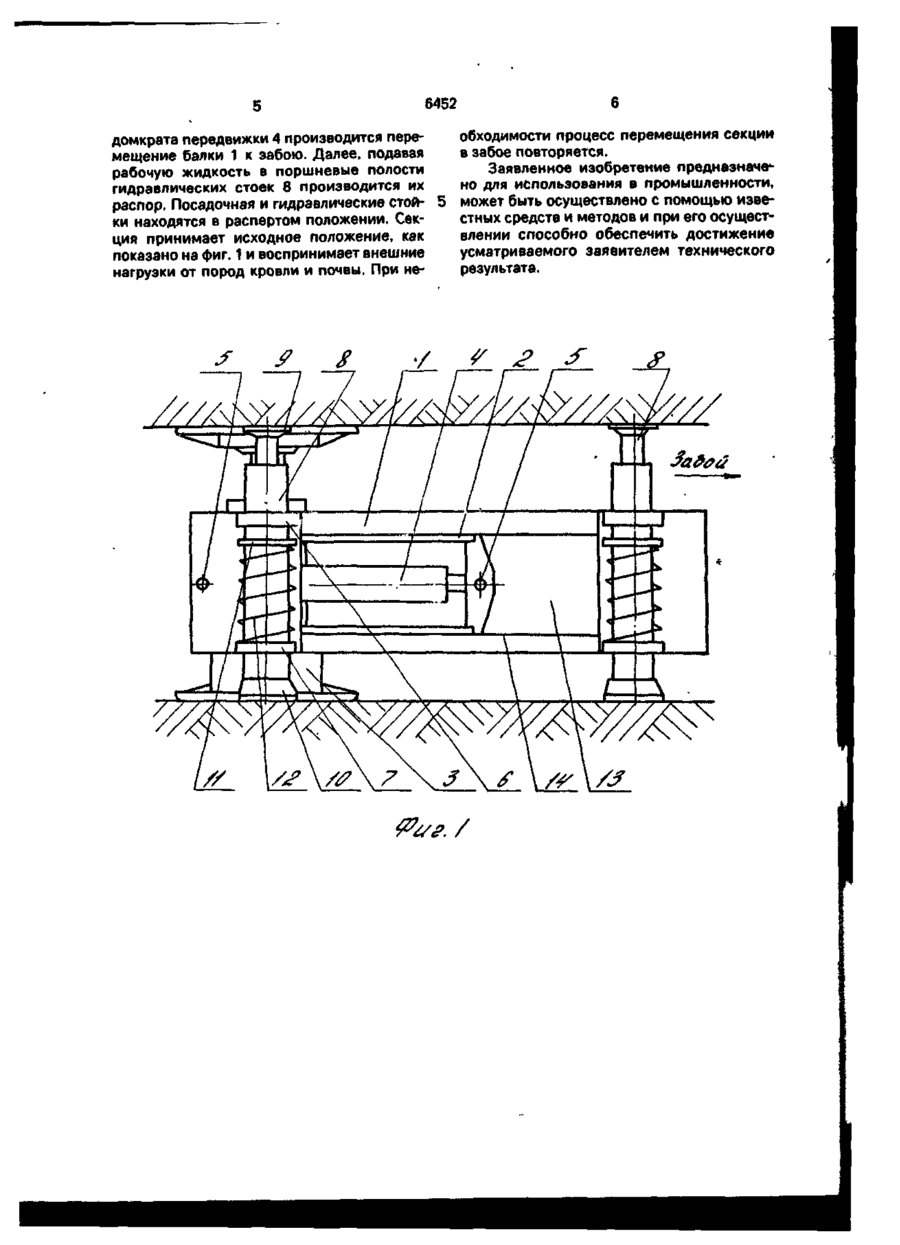

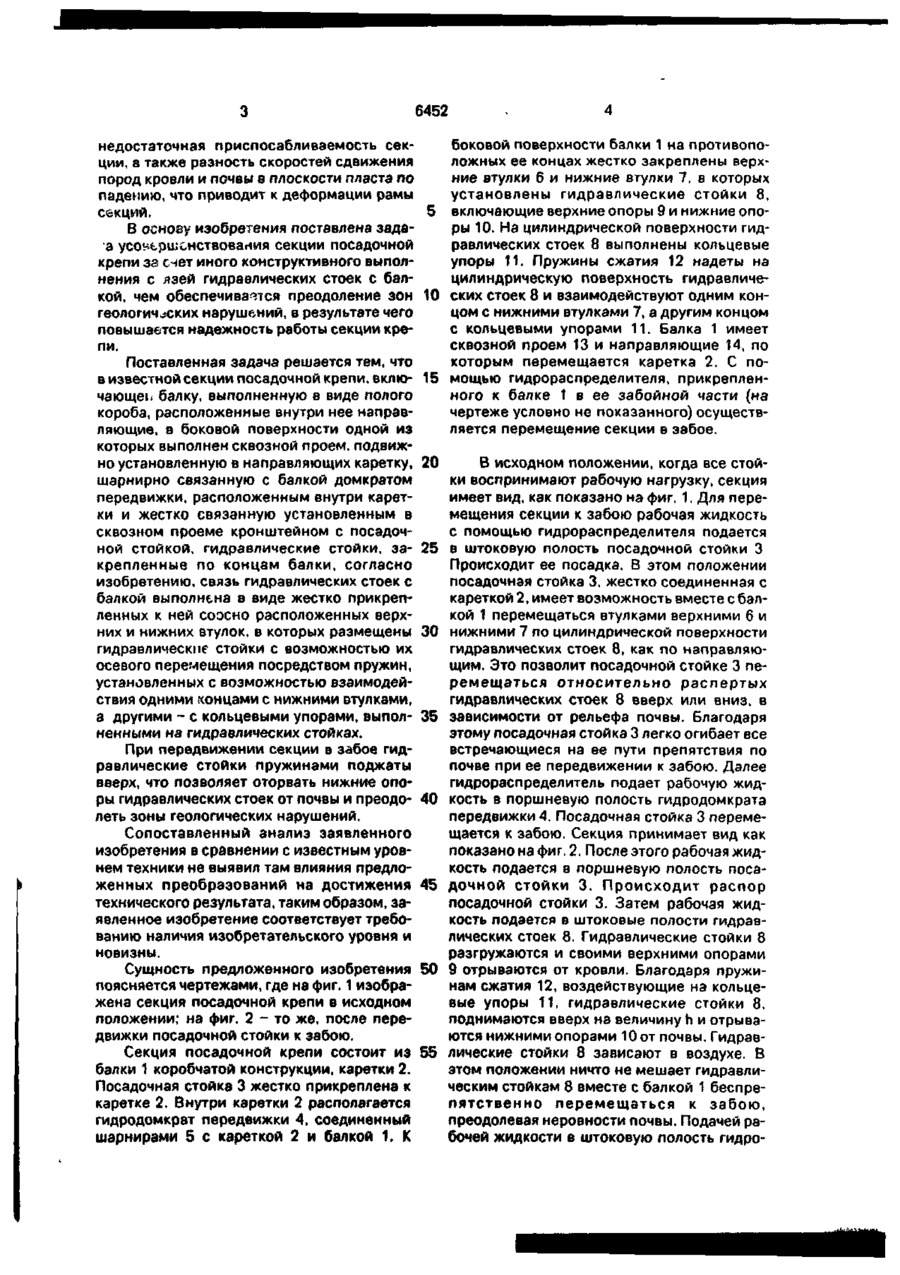

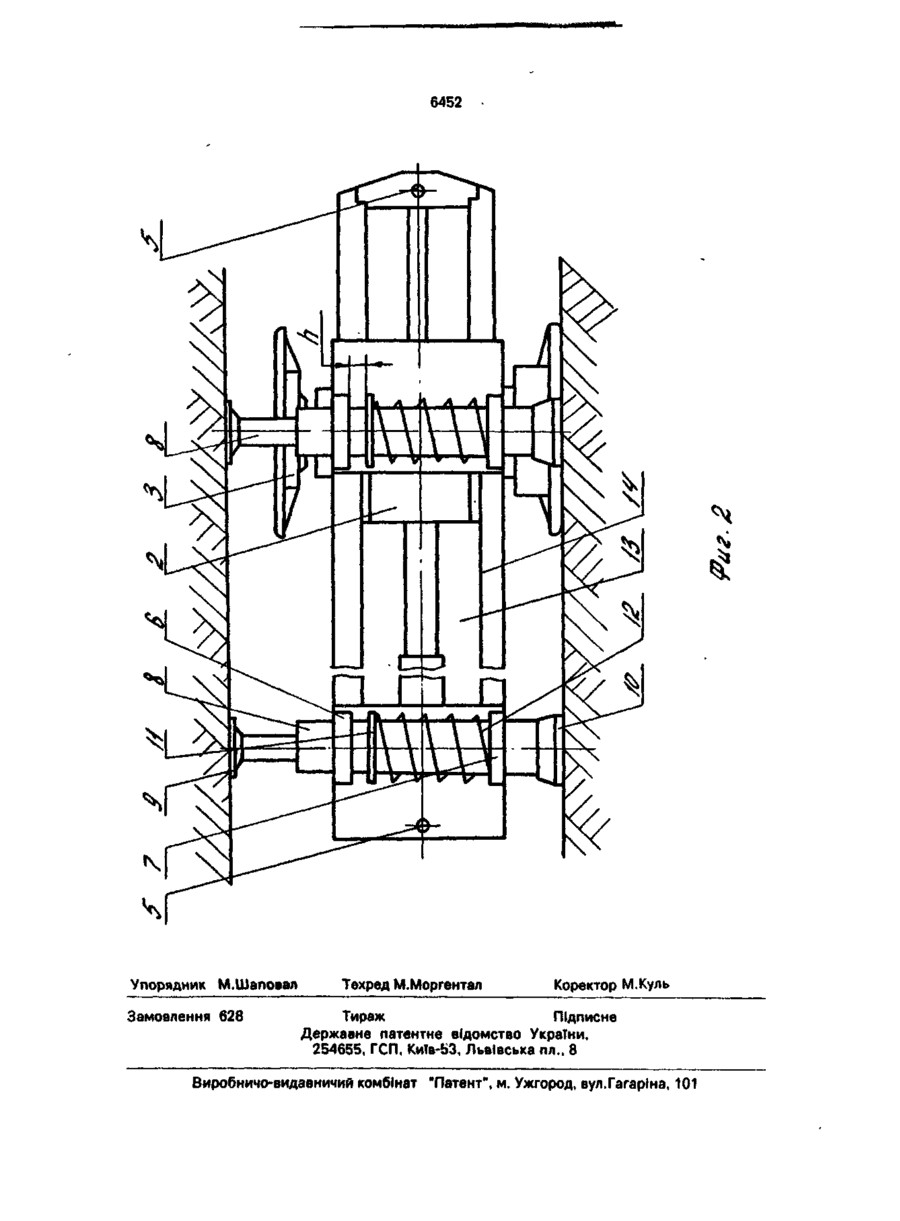

Секция посадочной крепи, включающая балку, выполненную в виде полого короба, расположенные внутри нее направляющие, в боковой поверхности одной из которы выполнен сквозной проем, подвижно уста новленную в направляющих каретку, шарнирно связанную с балкой домкратом передвижки, расположенным внутри каретки, и жестко связанную установленным в сквозном проеме кронштейном с посадочной стойкой, гидравлические стойки, закрепленные по концам балки, о т л и ч а ю щаяся тем, что связь гидравлических стоек с балкой выполнена в виде жестко прикрепленных к ней соосно расположенных верхних и нижних втулок, в которых размещены гидравлические стойки с возможностью их осевого перемещения посредством пружин, установленных с возможностью взаимодействия одними концами с нижними втулками, а другими - с кольцевыми упорами, выполненными на гидравлических стойках. ON Изобретение относится к подземной разработке угольных месторождений и может быть использовано для управления кровлей в очистных забоях пологих и крутых пластов. Известна шахтная крепь для пологих пластов [1], состоящая из рамы, ползуна, гидростоек и домкрата передвижки. Недостатком данной крепи является ненадежная работа в сложных горно-геологических условиях крутых пластов. Наиболее близкой по технической сущности и достигаемому результату к предлагаемому изобретению является секция посадочной крепи [2], включающая балку с закрепленными на ее концах гидравлическими стойками и посадочную стойку, свя занную с гидродомкратом передвижки, расположенным внутри балки и шарнирно соединенным с ней. Направляющие расположены внутри балки, выполненной в виде полого короба, в боковой поверхности одной из направляющих выполнен сквозной проем, а связь каретки с посадочной стойкой выполнена в виде жестко соединенного с ним кронштейна, установленного в сквозном проеме, при этом гидродомкрат передвижки расположен внутри каретки, а связь его другого конца с балкой выполнена шарнирной. Недостатком данной секции является ненадежная работа в сложных горно-геологических условиях (значительные неровности почвы и кровли), при которых отмечается ел о 6452 недостаточная приспосабливаемость секции, а также разность скоростей сдвижения пород кровли и почвы в плоскости пласта по падению, что приводит к деформации рамы секций. 5 В основу изобретения поставлена задаа усовершенствования секции посадочной крепи за счет иного конструктивного выполнения с язей гидравлических стоек с балкой, чем обеспечивается преодоление зон 10 геологических нарушений, в результате чего повышается надежность работы секции крепи. Поставленная задача решается тем, что в известной секции посадочной крепи, вклю- 15 чающеь балку, выполненную в виде полого короба, расположенные внутри нее направляющие, в боковой поверхности одной из которых выполнен сквозной проем, подвижно установленную в направляющих каретку, 20 шарнирно связанную с балкой домкратом передвижки, расположенным внутри каретки и жестко связанную установленным в сквозном проеме кронштейном с посадочной стойкой, гидравлические стойки, за- 25 крепленные по концам балки, согласно изобретению, связь гидравлических стоек с балкой выполнена в виде жестко прикрепленных к ней соосно расположенных верхних и нижних втулок, в которых размещены 30 гидравлические стойки с возможностью их осевого перемещения посредством пружин, установленных с возможностью взаимодействия одними концами с нижними втулками, а другими - с кольцевыми упорами, выпол- 35 ненными на гидравлических стойках. При передвижении секции в забое гидравлические стойки пружинами поджаты вверх, что позволяет оторвать нижние опоры гидравлических стоек от почвы и преодо- 40 леть зоны геологических нарушений. Сопоставленный анализ заявленного изобретения в сравнении с известным уровнем техники не выявил там влияния предложенных преобразований на достижения 45 технического результата, таким образом, заявленное изобретение соответствует требованию наличия изобретательского уровня и новизны. Сущность предложенного изобретения 50 поясняется чертежами, где на фиг. 1 изображена секция посадочной крепи в исходном положении; на фиг. 2 - то же, после передвижки посадочной стойки к забою. Секция посадочной крепи состоит из 55 балки 1 коробчатой конструкции, каретки 2. Посадочная стойка 3 жестко прикреплена к каретке 2. Внутри каретки 2 располагается гидродомкрат передвижки 4, соединенный шарнирами 5 с кареткой 2 и балкой 1. К боковой поверхности балки 1 на противоположных ее концах жестко закреплены верхние втулки 6 и нижние втулки 7, в которых установлены гидравлические стойки 8, включающие верхние опоры 9 и нижние опоры 10. На цилиндрической поверхности гидравлических стоек 8 выполнены кольцевые упоры 11. Пружины сжатия 12 надеты на цилиндрическую поверхность гидравлических стоек 8 и взаимодействуют одним концом с нижними втулками 7, а другим концом с кольцевыми упорами 11. Балка 1 имеет сквозной проем 13 и направляющие 14, по которым перемещается каретка 2, С помощью гидрораспределителя, прикрепленного к балке 1 в ее забойной части (на чертеже условно не показанного) осуществляется перемещение секции в забое. В исходном положении, когда все стойки воспринимают рабочую нагрузку, секция имеет вид, как показано на фиг. 1. Для перемещения секции к забою рабочая жидкость с помощью гидрораспределителя подается в штоковую полость посадочной стойки 3 Происходит ее посадка. В этом положении посадочная стойка 3, жестко соединенная с кареткой 2, имеет возможность вместе с балкой 1 перемещаться втулками верхними 6 и нижними 7 по цилиндрической поверхности гидравлических стоек 8, как по направляющим. Это позволит посадочной стойке 3 перемещаться относительно распертых гидравлических стоек 8 вверх или вниз, в зависимости от рельефа почвы. Благодаря этому посадочная стойка 3 легко огибает все встречающиеся на ее пути препятствия по почве при ее передвижении к забою. Дапее гидрораспределитель подает рабочую жидкость в поршневую полость гидродомкрата передвижки 4. Посадочная стойка 3 перемещается к забою. Секция принимает вид как показано на фиг. 2. После этого рабочая жидкость подается в поршневую полость посадочной стойки 3. Происходит распор посадочной стойки 3. Затем рабочая жидкость подается в штоковые полости гидравлических стоек 8. Гидравлические стойки 8 разгружаются и своими верхними опорами 9 отрываются от кровли. Благодаря пружинам сжатия 12, воздействующие на кольцевые упоры 11, гидравлические стойки 8, поднимаются вверх на величину h и отрываются нижними опорами 10 от почвы. Гидравлические стойки 8 зависают в воздухе. В этом положении ничто не мешает гидравлическим стойкам 8 вместе с балкой 1 беспрепятственно перемещаться к забою, преодолевая неровности почвы. Подачей рабочей жидкости в штоковую полость гидро 6452 домкрата передвижки 4 производится перемещение балки 1 к забою. Далее, подавая рабочую жидкость в поршневые полости гидравлических стоек 8 производится их распор. Посадочная и гидравлические стойки находятся в распертом положении. Секция принимает исходное положение, как показано на фиг. 1 и воспринимает внешние нагрузки от пород кровли и почвы, При не обходимости процесс перемещения секции в забое повторяется. Заявленное изобретение предназначено для использования в промышленности, может быть осуществлено с помощью известных средств и методов и при его осуществлении способно обеспечить достижение усматриваемого заявителем технического результата. 6452 Упорядник М.Шаповал Замовлення 628 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-ЬЗ, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
