Комплектний розподільний пристрій типу ксо

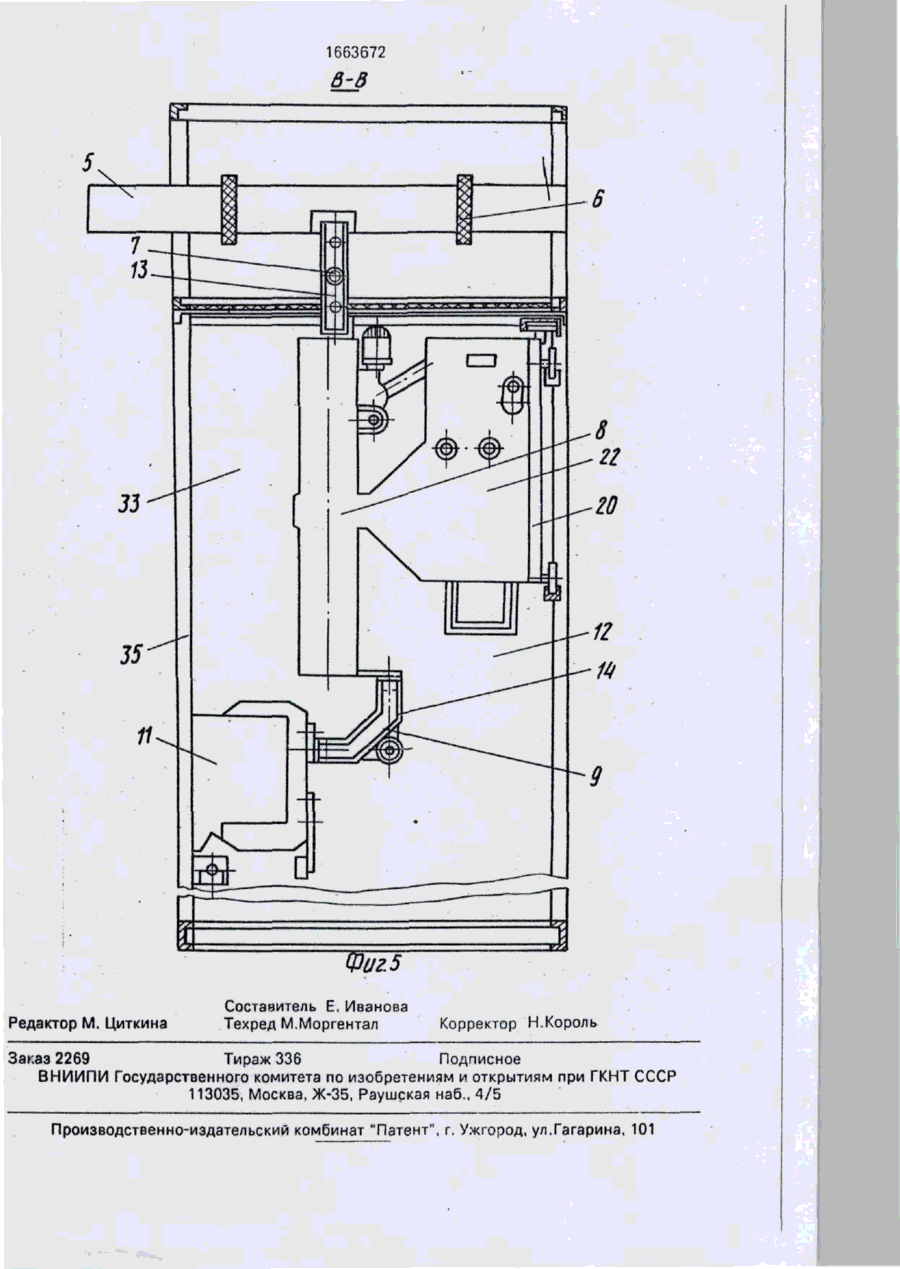

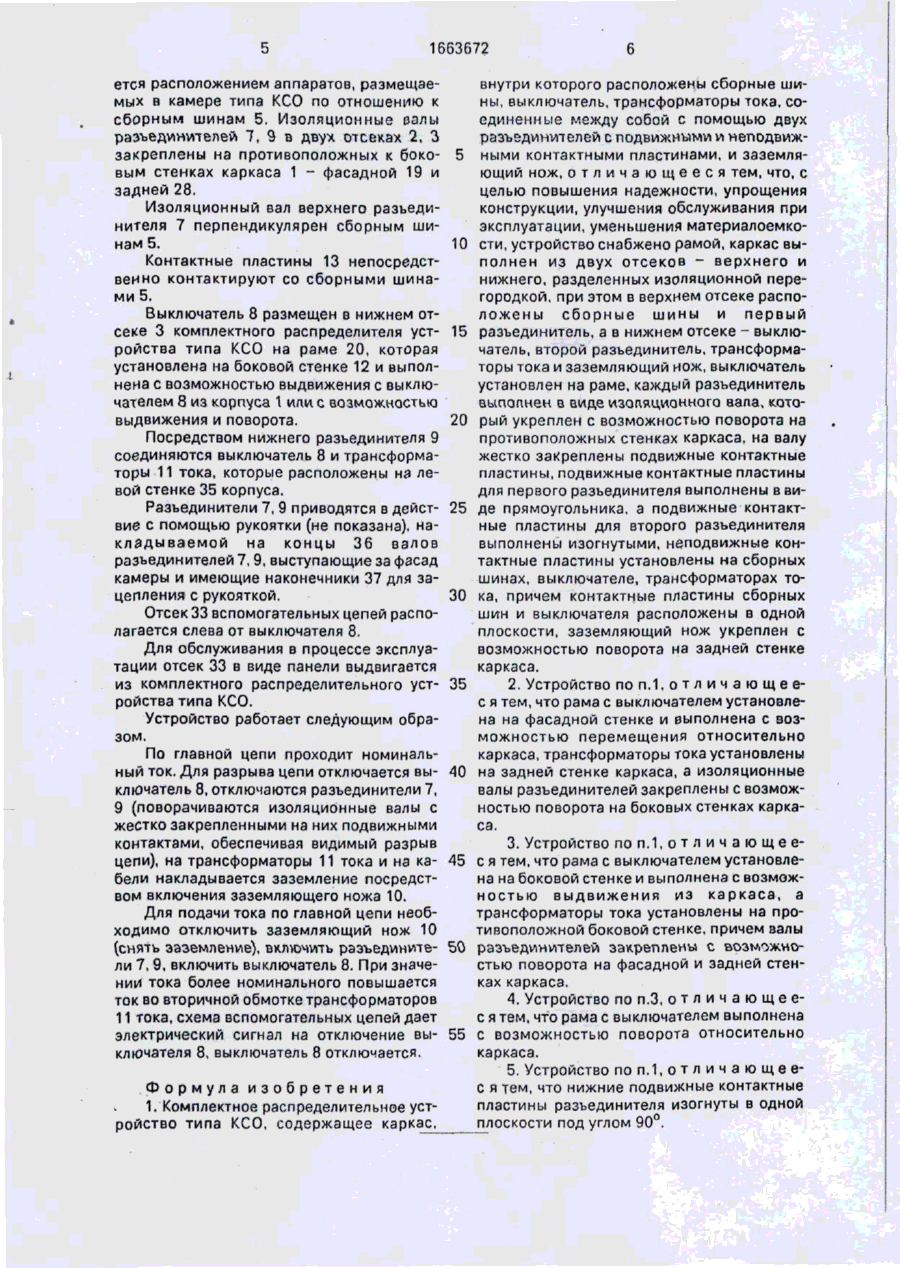

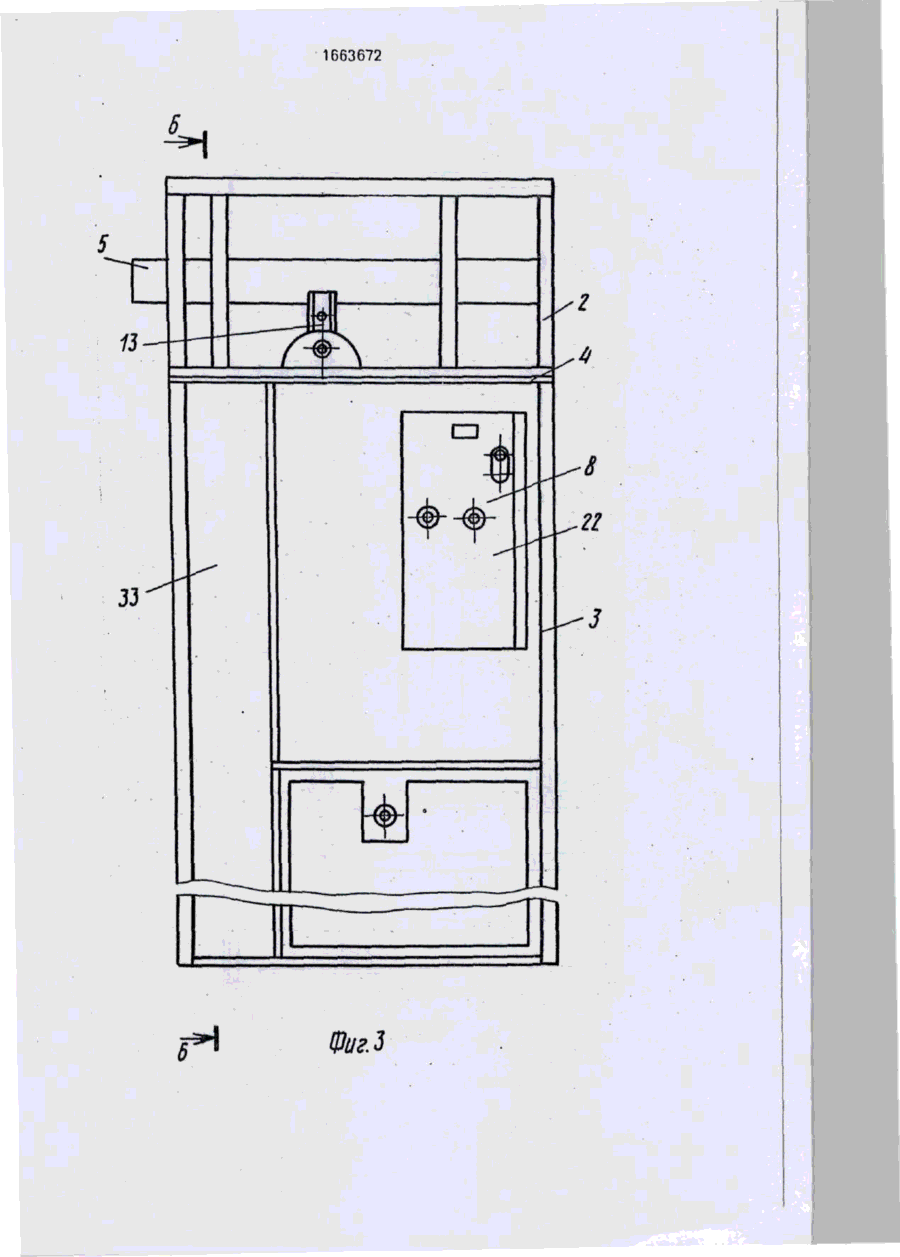

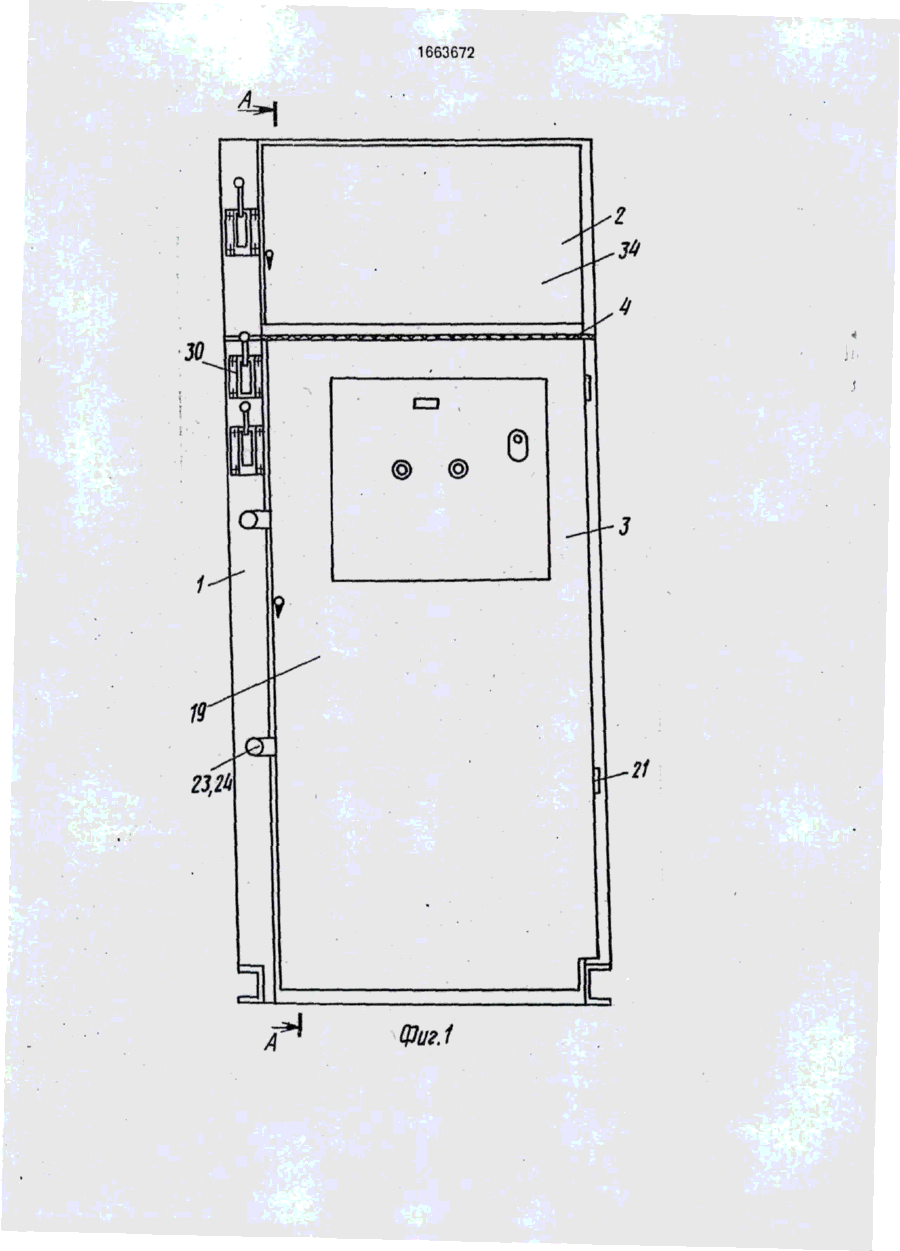

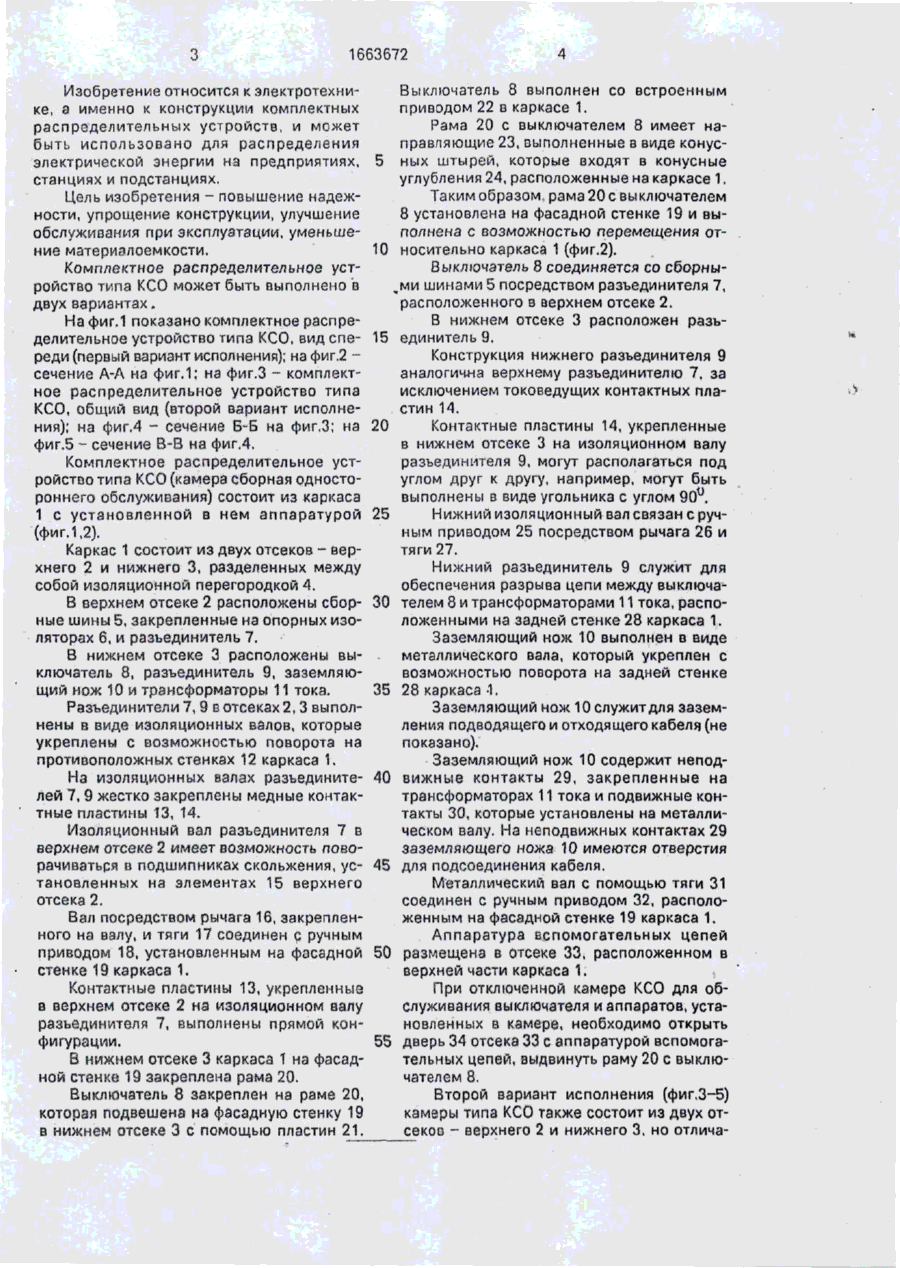

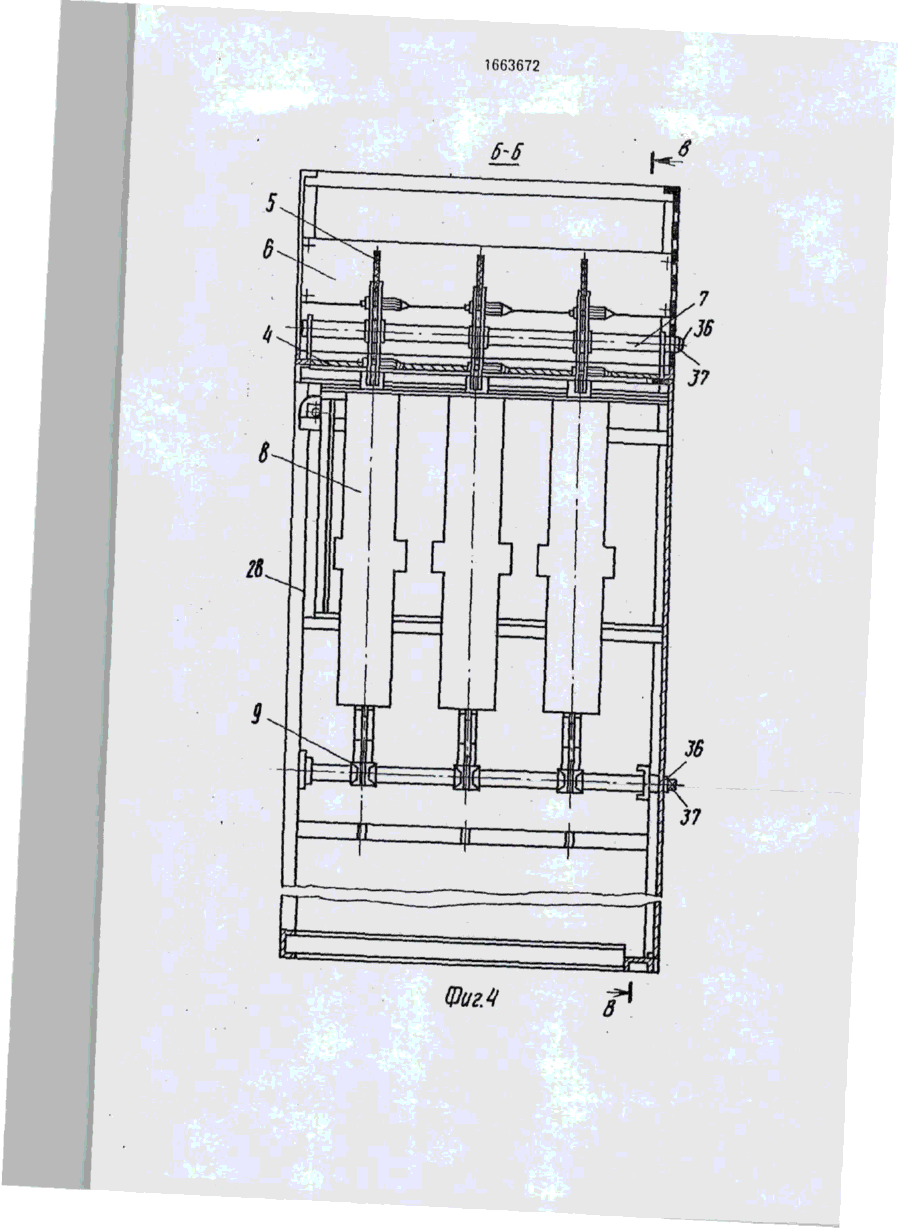

Изобретение относится к электротехнике. Цель изобретения - повышение надежности, упрощение конструкции, улучшение обслуживания при эксплуатации, уменьшение материалоемкости. Верхний отсек 2 и нижний отсек 3 комплектного распределительного устройства типа КСО разделены изоляционной перегородкой 4. Разъединители 7, 9 выполнены в виде изоляционных валов, которые укреплены с возможностью поворота на противоположных стенках каркаса. На валах жестко закреплены подвижные контактные пластины - прямые 13 и изогнутые 14. Выключатель 8 установлен на раме 20. Рама с выключателем может быть установлена на фасадной стенке с возможностью поворота и на боковой стенке с возможностью выдвижения или выдвижения и поворота. 4 з.п. ф-лы, 5 ил. о о со го > ю 3D 29 фиг г J-V' 1663672 Выключатель 8 выполнен со встроенным Изобретение относится к электротехниприводом 22 в каркасе 1. ке, а именно к конструкции комплектных Рама 20 с выключателем 8 имеет нараспределительных устройств, и может правляющие 23, выполненные в виде конусбыть использовано для распределения электрической энергии на предприятиях, 5 ных штырей, которые входят в конусные углубления 24, расположенные на каркасе 1. станциях и подстанциях. Таким образом рама 20 с выключателем Цель изобретения - повышение надеж8 установлена на фасадной стенке 19 и выности, упрощение конструкции, улучшение полнена с возможностью перемещения отобслуживания при эксплуатации, уменьше10 носительно каркаса 1 (фиг.2). ние материалоемкости. Выключатель 8 соединяется со сборныКомплектное распределительное уст,ми шинами 5 посредством разъединителя 7, ройство типа КСО может быть выполнено в расположенного в верхнем отсеке 2. двух вариантах. В нижнем отсеке 3 расположен разъНа фиг.1 показано комплектное распределительное устройство типа КСО, вид спе- 15 единитель 9. Конструкция нижнего разъединителя 9 реди (первый вариант исполнения); на фиг.2 аналогична верхнему разъединителю 7, за сечение А-Л на фиг.1; на фиг.З - комплектисключением токоведущих контактных планое распределительное устройство типа стин 14. КСО, общий вид (второй вариант исполнения); на фиг.4 - сечение Б-Б на фиг.З; на 20 Контактные пластины 14, укрепленные фиг.5 - сечение В-В на фиг.4. в нижнем отсеке 3 на изоляционном валу разъединителя 9, могут располагаться под Комплектное распределительное устуглом друг к другу, например, могут быть ройство типа КСО (камера сборная одностовыполнены в виде угольника с углом 90 у . роннего обслуживания) состоит из каркаса Нижний изоляционный вал связан с руч1 с установленной в нем аппаратурой 25 (фиг. 1,2). ным приводом 25 посредством рычага 26 и тяги 27. Каркас 1 состоит из двух отсеков - верНижний разъединитель 9 служит для хнего 2 и нижнего 3, разделенных между обеспечения разрыва цепи между выключасобой изоляционной перегородкой 4. В верхнем отсеке 2 расположены сбор- 30 телем 8 и трансформаторами 11 тока, расположенными на задней стенке 28 каркаса 1. ные шины 5, закрепленные на опорных изоляторах 6, и разъединитель 7. Заземляющий нож 10 выполнен в виде металлического вала, который укреплен с В нижнем отсеке 3 расположены вывозможностью поворота на задней стенке ключатель 8, разъединитель 9, заземляю35 28 каркаса -1. щий нож 10 и трансформаторы 11 тока. Разъединители 7, 9 в отсеках 2,3 выполЗаземляющий нож 10 служит для заземнены в виде изоляционных валов, которые ления подводящего и отходящего кабеля (не укреплены с возможностью поворота на показано). противоположных стенках 12 каркаса 1. Заземляющий нож 10 содержит неподНа изоляционных валах разъедините- 40 вижные контакты 29, закрепленные на трансформаторах 11 тока и подвижные конлей 7, 9 жестко закреплены медные контактакты 30, которые установлены на металлитные пластины 13, 14. ческом валу, На неподвижных контактах 29 Изоляционный вал разъединителя 7 в заземляющего ножа 10 имеются отверстия верхнем отсеке 2 имеет возможность поворачиваться в подшипниках скольжения, ус- 45 для подсоединения кабеля. тановленных на элементах 15 верхнего Металлический вал с помощью тяги 31 отсека 2. соединен с ручным приводом 32, располоВал посредством рычага 16, закрепленженным на фасадной стенке 19 каркаса 1. ного на валу, и тяги 17 соединен р ручным Аппаратура вспомогательных цепей приводом 18, установленным на фасадной 50 размещена в Отсеке 33, расположенном в стенке 19 каркаса 1. верхней части каркаса 1. Контактные пластины 13, укрепленные При отключенной камере КСО для обв верхнем отсеке 2 на изоляционном валу служивания выключателя и аппаратов, устаразъединителя 7, выполнены прямой конновленных в камере, необходимо открыть фигурации. 55 дверь 34 отсека 33 с аппаратурой вспомогательных цепей, выдвинуть раму 20 с выклюВ нижнем отсеке 3 каркаса Т на фасадчателем 8, ной стенке 19 закреплена рама 20. Выключатель 8 закреплен на раме 20, Второй вариант исполнения (фиг.3-5) которая подвешена на фасадную стенку 19 камеры типа КСО также состоит из двух отв нижнем отсеке 3 с помощью пластин 21. секов - верхнего 2 и нижнего 3, но отлича 1663672 ется расположением аппаратов, размещаемых в камере типа КСО по отношению к сборным шинзм 5. Изоляционные оалы разъединителей 7, 9 в двух отсеках 2, 3 закреплены на противоположных к боко- 5 вым стенках каркаса 1 - фасадной 19 и задней 28. Изоляционный вал верхнего разъединителя 7 перпендикулярен сборным шинам 5. 10 Контактные пластины 13 непосредственно контактируют со сборными шинами 5. Выключатель 8 размещен в нижнем отсеке 3 комплектного распределителя уст- 15 ройства типа КСО на раме 20, которая установлена на боковой стенке 12 и выполнена с возможностью выдвижения с выключателем 8 из корпуса 1 или с возможностью выдвижения и поворота. 20 Посредством нижнего разъединителя 9 соединяются выключатель 8 и трансформаторы 11 тока, которые расположены на левой стенке 35 корпуса. Разъединители 7, 9 приводятся в дейст- 25 вие с помощью рукоятки (не показана), накладываемой на концы 36 валов разъединителей 7,9, выступающие за фасад камеры и имеющие наконечники 37 для зацепления с рукояткой, 30 Отсек 33 вспомогательных цепей располагается слева от выключателя 8. Для обслуживания в процессе эксплуатации отсек 33 в виде панели выдвигается из комплектного распределительного уст- 35 ройства типа КСО. Устройство работает следующим образом. По главной цепи проходит номинальный ток, Для разрыва цепи отключается вы- 40 ключатель 8, отключаются разъединители 7, 9 (поворачиваются изоляционные валы с жестко закрепленными на них подвижными контактами, обеспечивая видимый разрыв цепи), на трансформаторы 11 тока и на ка- 45 бели накладывается заземление посредством включения заземляющего ножа 10. Для подачи тока по главной цепи необходимо отключить заземляющий нож 10 (снять заземление), включить разъедините- 50 ли 7,9. включить выключатель 8. При значении тока более номинального повышается ток во вторичной обмотке трансформаторов 11 тока, схема вспомогательных цепей дает электрический сигнал на отключение вы- 55 ключателя 8, выключатель 8 отключается. Формула изобретения 1. Комплектное распределительное устройство типа КСО, содержащее каркас, внутри которого расположены сборные шины, выключатель, трансформаторы тока, соединенные между собой с помощью двух разъединителей с подвижными и неподвижными контактными пластинами, и заземляющий нож, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, упрощения конструкции, улучшения обслуживания при эксплуатации, уменьшения материалоемкости, устройство снабжено рамой, каркас выполнен из двух отсеков - верхнего и нижнего, разделенных изоляционной перегородкой, при этом в верхнем отсеке расположены сборные шины и первый разъединитель, а в нижнем отсеке - выключатель, второй разъединитель, трансформаторы тока и заземляющий нож, выключатель установлен на раме, каждый разъединитель выполнен в виде изоляционного вала, который укреплен с возможностью поворота на противоположных стенках каркаса, на валу жестко закреплены подвижные контактные пластины, подвижные контактные пластины для первого разъединителя выполнены в виде прямоугольника, а подвижные контактные пластины для второго разъединителя выполнены изогнутыми, неподвижные контактные пластины установлены на сборных шинах, выключателе, трансформаторах тока, причем контактные пластины сборных шин и выключателя расположены в одной плоскости, заземляющий нож укреплен с возможностью поворота на задней стенке каркаса. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что рама с выключателем установлена на фасадной стенке и выполнена с возможностью перемещения относительно каркаса, трансформаторы тока установлены на задней стенке каркаса, а изоляционные валы разъединителей закреплены с возможностью поворота на боковых стенках каркаса. 3. Устройство по п. 1, о т л и ч а ю щ е ес я тем, что рама с выключателем установлена на боковой стенке и выполнена с возможностью выдвижения из каркаса, а трансформаторы тока установлены на противоположной боковой стенке, причем валы разъединителей закреплены с возможностью поворота на фасадной и задней стенках каркаса. 4. Устройство по п.З, о т л и ч а ю щ е е с я тем, что рама с выключателем выполнена с возможностью поворота относительно каркаса. 5. Устройство по п.1, о т л и ч а ю щ е е с я тем, что нижние подвижные контактные пластины разъединителя изогнуты в одной плоскости под углом 90°. 1663672 Фиг.1 1663672 13 •8 22 33 Фаг. З 1663672 6-6 Фиг. 4 1663672 в'З Фиг 5 Редактор М. Циткина Составитель Е. Иванова Техред М.Моргентал Корректор Н.Король Заказ 2269 Тираж 336 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
