Оптичне покриття для параллакс-стереограми
Формула / Реферат
Оптическое покрытие для параллакс-стереограммы, представляющее собой линейчатый растр из оптических элементов, отличающееся тем, что, с целью уменьшения толщины и расширения
функциональных возможностей, каждая линейка растра выполнена из наклоненных оптических волокон с непрозрачной оболочкой, в каждом соседнем ряду наклон имеет противоположное направление, причем в одном ряду величина наклона меняется так, что индикатрисы рассеяния волокон пересекаются в зоне наблюдения, при этом чередующиеся ряды волокон образуют зоны наблюдения для правого и левого глаза соответственно.
Текст

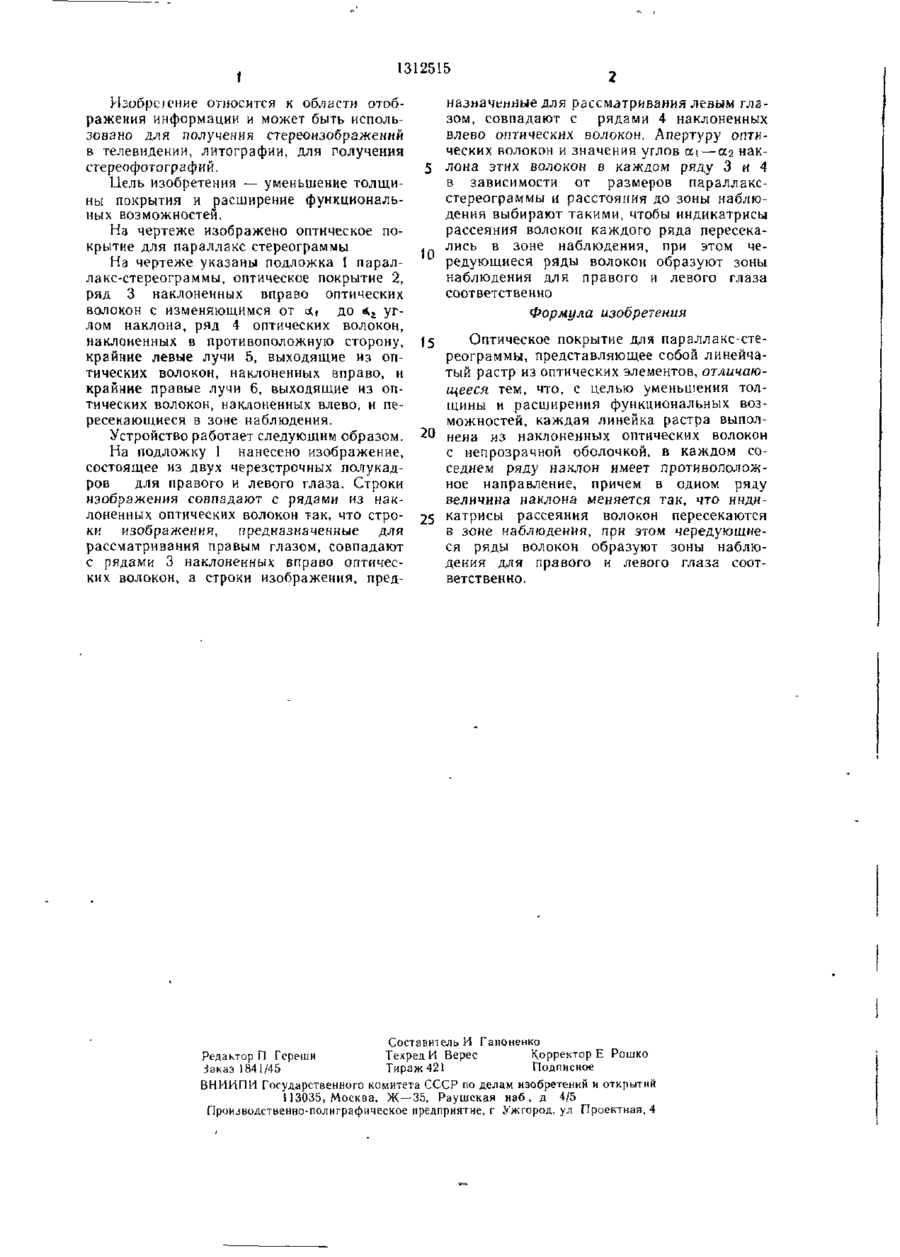

Изобретение относится к отображению информации и может быть использовано в телевидении, литографии, для получения стереофотографий В нем с целью уменьшения толщины и расширения функцио нальных возможностей оптическое покрытие параллакс-стереограммы выполнено из рядов наклоненных оптических волокон с непрозрачной оболочкой В каждом соседнем ряду наклон волокон имеет противоположное направление. Строки изображения, состоящего из двух черезстрочных пол у кадров, совпадают с рядами наклоненных оп тических волокон В каждом ряду величина наклона волокон меняется так, что ин дикатрисы рассеяния волокон пересекаются в зоне наблюдения При этом чередующиеся ряды волокон образуют зоны наблюдения для правого и левого глаза соответственно 1 ил (Л со го ел ел N—4. f 1312515 Изобретение относится к области отображения информации и может быть использовано для получения стереоизображений в телевидении, литографии, для получения стереофотографий. Цель изобретения -— уменьшение толщины покрытия и расширение функциональных возможностей. На чертеже изображено оптическое покрытие для параллакс стереограммы На чертеже указаны подложка I параллакс-стереограммы, оптическое покрытие 2, ряд 3 наклоненных вправо оптических волокон с изменяющимся от ot-r до * 2 углом наклона, ряд 4 оптических волокон, наклоненных в противоположную сторону, крайние левые лучи 5, выходящие из оптических волокон, наклоненных вправо, и крайние правые лучи 6, выходящие из оптических волокон, наклоненных влево, и пересекающиеся в зоне наблюдения. Устройство работает следующим образом. На подложку 1 нанесено изображение, состоящее из двух черезстрочных полукадров для правого и левого глаза. Строки изображения совпадают с рядами из наклоненных оптических волокон так, что строки изображения, предназначенные для рассматривания правым глазом, совпадают с рядами 3 наклоненных вправо оптических волокон, а строки изображения, пред назначенные для рассматривания левым глазом, совпадают с рядами 4 наклоненных влево оптических волокон. Апертуру оптических волокон и значения углов а\ — ехг наклона этих волокон в ка ждом ряду 3 и 4 в зависимости от размеров параллаксстереограммы и расстояния до зоны наблюдения выбирают такими, чтобы индикатрисы рассеяния волокон каждого ряда пересекались в зоне наблюдения, при этом че10 редующиеся ряды волокон образуют зоны наблюдения для правого и левого глаза соответственно Формула изобретения 15 Оптическое покрытие для параллакс-стереограммы, представляющее собой линейчатый растр из оптических элементов, отличающееся тем, что, с целью уменьшения толщины и расширения функциональных возможностей, каждая линейка растра выпол20 нена из наклоненных оптических волокон с непрозрачной оболочкой, в каждом соседнем ряду наклон имеет противоположное направление, причем в одном ряду величина наклона меняется так, что инди25 катрисы рассеяния волокон пересекаются в зоне наблюдения, при этом чередующиеся ряды волокон образуют зоны наблюдения для правого и левого глаза соответственно. Составитель И Гапоненко Редактор П Гереши Техред И Верес Корректор Е Рошко Заказ 1841/45 Тираж421 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва. Ж —35, Раушская наб , д 4/5 Проилшдстьенно-полиграфическое предприятие, г Ужгород, ул Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюOptical coating for parallax stereograms
Автори англійськоюVahanov Viktor Oleksandrovych
Назва патенту російськоюОптическое покрытие для параллакс-стереограммы
Автори російськоюВаганов Виктор Александрович
МПК / Мітки
МПК: G03B 35/18
Мітки: покриття, параллакс-стереограми, оптичне
