Газогенератор для вогнегасників

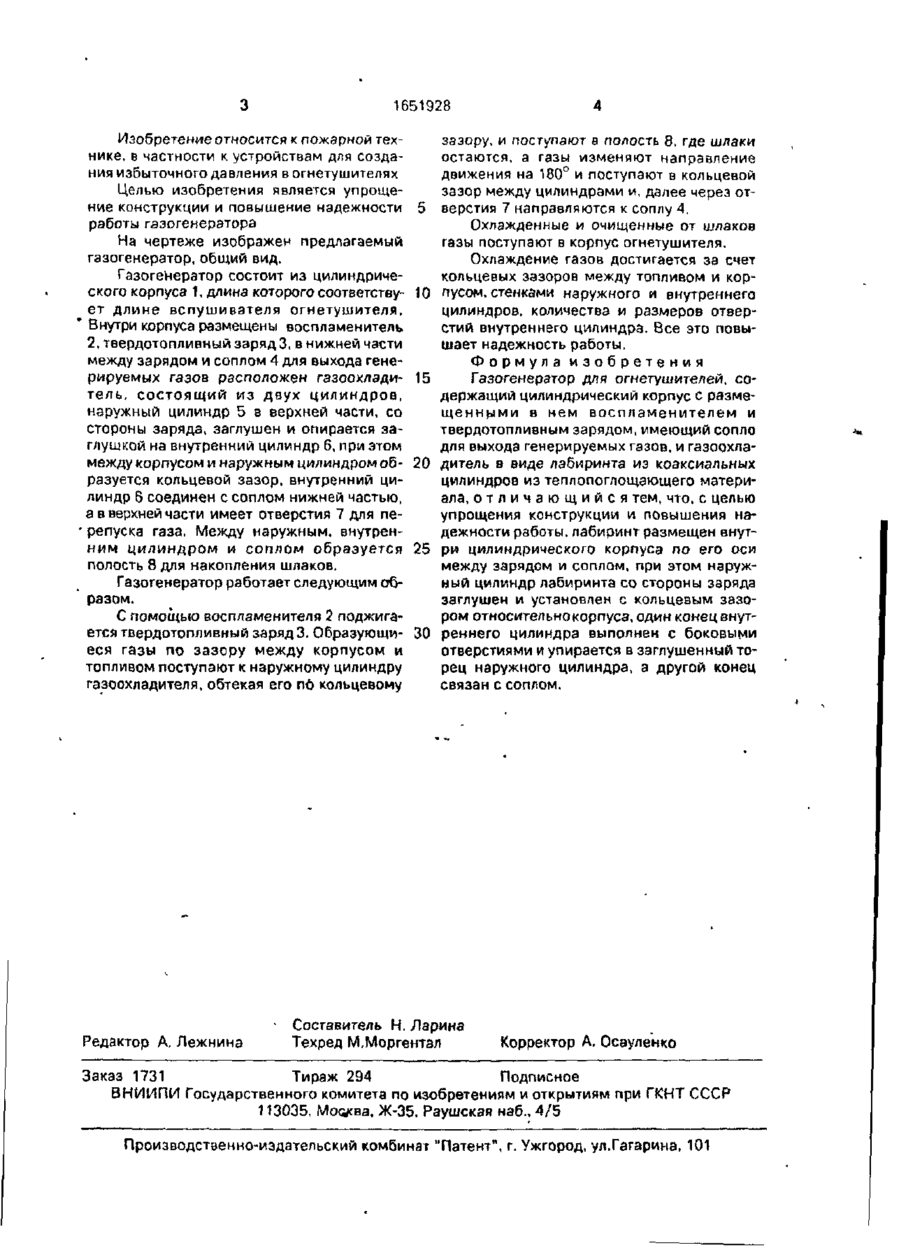

Газогенератор предназначен для создания избыточного давления в огнетушителях Изобретение позволяет упростить конструкцию и повысить надежность работы газогенератора. Газогенератор представляет собой вытянутый цилиндрический корпус 1, длина, которого соответствует длине вспу шивателя Внутри корпуса 1 с зазором размещены воспламенитель 2, твердотопливный заряд 3, в нижней части между зарядом и соплом 4 для выхода генерируемых газов расположен газоохладитель, состоящий изу двух цилиндров, наружный цилиндр 5 в і верхней части со стороны зарица заглушён и опирается на внутренний цилиндр 6, при этом между корпусом и наружным цилиндром образуется кольцевой зазор, внутренний цилиндр 6 соединен с соплом нижней частью, а в верхней части имеет отверстия для перепуска газа Диаметры кольцевых і-целей последовательно уменьшаются от большего в начале газохода до меньшего в конце. Выделяемые при горении шлаки накапливаются в полости 8 между наружной и внутренней кольцевыми щелями и не будут попадать в сопло и корпус огнетушителя. 1 ил. 1651928 Изобретение относится к пожарной технике, в частности к устройствам для создания избыточного давления в огнетушителях Целью изобретения является упрощение конструкции и повышение надежности работы газогенератора На чертеже изображен предлагаемый газогенератор, общий вид. Газогенератор состоит из цилиндрического корпуса 1, длина которого соответствует длине вспушивателя огнетушителя, * Внутри корпуса размещены воспламенитель. 2, твердотопливный заряд 3, в нижней части между зарядом и соплом 4 для выхода генерируемых газов расположен газоохлэдитель, состоящий из двух цилиндров, наружный цилиндр 5 в верхней части, со стороны зарядач заглушён и опирается заглушкой на внутренний цилиндр 6, при этом между корпусом и наружным цилиндром образуется кольцевой зазор, внутренний цилиндр б соединен с соплом нижней частью, а в верхней части имеет отверстия 7 для пе' репуска газа. Между наружным, внутренним цилиндром и соплом образуется полость 8 для накопления шлаков. Газогенератор работает следующим образом. С помощью воспламенителя 2 поджигается твердотопливный заряд 3, Образующиеся газы по зазору между корпусом и топливом поступают к наружному цилиндру газоохладителя, обтекая его по кольцевому Редактор А. Лежнина 5 10 15 20 25 30 зазору, и поступают в полость 8. где шлаки остаются, а газы изменяют направление движения на 180° и поступают в кольцевой зазор между цилиндрами и, далее через отверстия 7 направляются к соплу 4. Охлажденные и очищенные от шлаков газы поступают в корпус огнетушителя. Охлаждение газов достигается за счет кольцевых зазоров между топливом и корпусом, стенками наружного и внутреннего цилиндров, количества и размеров отверстий внутреннего цилиндра. Все это повышает надежность работы. Формула изобретения Газогенератор для огнетушителей, содержащий цилиндрический корпус с размещеннуми в нем воспламенителем и твердотопливным зарядом, имеющий сопло для выхода генерируемых газов, и газоохладитель в виде лабиринта из коаксиальных цилиндров из теплопоглощающего материала, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и повышения надежности работы, лабиринт размещен внутри цилиндрического корпуса по его оси между зарядом и соплом, при этом наружный цилиндр лабиринта со стороны заряда заглушён и установлен с кольцевым зазором относительнокорпуса, один конец внутреннего цилиндра выполнен с боковыми отверстиями и упирается в заглушённый торец наружного цилиндра, а другой конец связан с соплом. Составитель Н. Ларина Техред М.Моргентал Корректор А. Осауленко Заказ 1731 Тираж 294 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ПСНТ СССР 113035, Москва. Ж-35. Раушская наб., 4/5 Производстэенно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
