Стільникова електрична плита

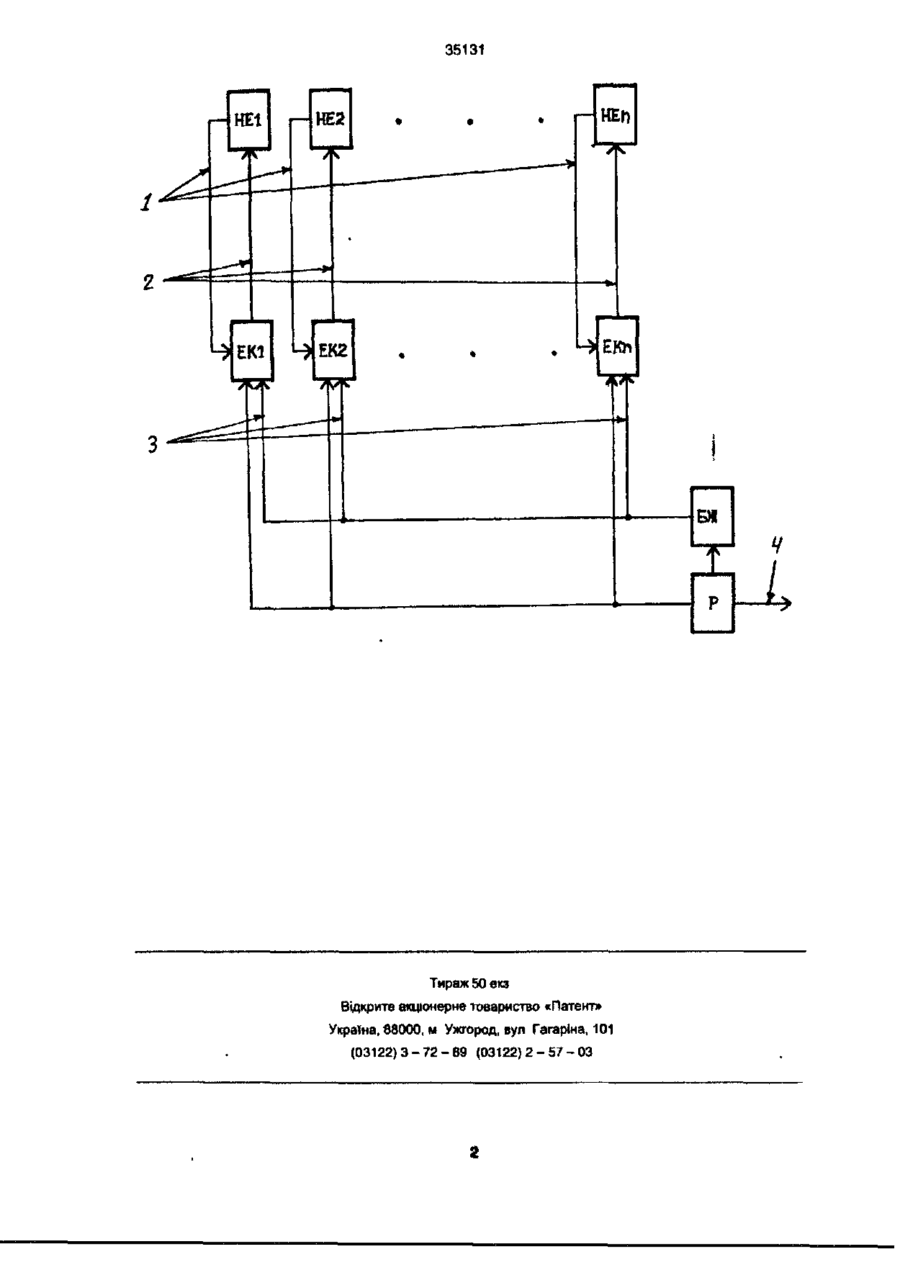

УКРАЇНА UA 01,35131 (із, А (51) 6 F24C7/06 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видасться під відповідальність власника патенту (54) СТІЛЬНИКОВА ЕЛЕКТРИЧНА ПЛИТА (21,99084715 (22, 18.08.1999 (24,15.03.2001 (46,15 03 2001, Бюл. № 2, 2001 р (72, Єрошенко Анатолій Георгійович (73, ЄРОШЕНКО АНАТОЛІЙ ГЕОРГІЙОВИЧ (57, Стільникова електрична плита, що має постійну основу, електроконфорки якої викона ні окремими вузлами, яка відрізняється тим, що електроконфорки складаються з окремих нагрівальних елементів, які одночасно є датчиками і автоматично вмикаються при виникненні та вимикаються при зникненні контакту з посудом через свої електронні ключі незалежно від Інших нагрівальних елементів цієї ж електроконфорки. Винахід відноситься до електротермії І може бути використаний у електроплитах побутового призначення, на підприємствах громадського харчування та харчової промисловості Відомі електричні плити, які виготовлені вітчизняними виробниками та Іноземними фірмами (ARISTON; INDESIT тощо) Недоліком цих електричних плит є рівномірний нагрів всієї площі електроконфорки, так як у більшості випадків площа електроконфорки більша від площі посуду. Корисною потужністю у цьому випадку є тільки та, яка виділяється на площі безпосереднього контактування посуду з електроконфоркою. а решта площі електроконфорки виділяє некорисну потужність. Недоліком також є витрати електроенергії1 при несвоєчасному вмиканні та вимиканні електроконфорки. Наслідком цього є низький коефіцієнт корисної дії. Найближчим по технічній суті є пристрій, в якому використовується постійна основа та декілька змінних блоків з електроконфорками різної потужності та кількості (Див. заявка Франції № 2618883, F24C15/08, 1989 року). Недоліком цього пристрою є незручність у користуванні, некорисні витрати електроенергії при несвоєчасному вмиканні та вимиканні електроконфорки. В основу винаходу покладено завдання створити електричну плиту, яка б мала значно вищий ККД, та була б більш зручна у використанні. Цей технічний результат досягається тим, що в стільниковій електричній плиті використовуються елеетроконфорки нової конструкції. Електроконфорки стільникової електричної плити складаються з окремих нагрівальних елементів. Кож ний нагрівальний елемент автоматично вмикається при виникненні та вимикається при зникненні контакту з посудом через свій електронний ключ, незалежно від Інших нагрівальних елементів цієї ж електроконфорки. Одночасно кожний нагрівальний елемент є датчиком для свого ключа Спосіб вмикання може бути сенсорний або один Із безконтактних. Від розміру нагрівальних елементів залежить їх кількість в електроконфорці, а також ККД чим менший розмір нагрівального елемента, тим вище ККД Форма нагрівальних елементів може бути різною: шестикутна, трикутна, квадратна, кругла тощо. В стільниковій електричній плиті передбачено регулятор потужності - вмикач, який регулює потужність однієї електроконфорки. На фіг. 1 представлено структурну схему електроконфорки запропонованої електричної плити, де НЕ1; НЕ2; .. Неп - 1-й; 2-й; .. п-й нагрівальні елементи ЕК1; ЕК2; ... ЕКп-електронні ключі, Р - регулятор потужності-вимикач. БЖ блок живлення електронних ключів. 1 - ланцюги управління електронними ключами. 2 - ланцюги живлення нагрівальних елементів. З - ланцюги живлення електронних ключів, 4 - електромережа. Стільникова електрична плита використовується наступним чином: при постановці на електроконфорку посуду вмикаються тільки ті нагрівальні елементи, які контактують безпосередньо, індуктивно або ємкістно з посудом В момент зняття посуду нагрівальні елементи вимикаються. Регулятором потужності встановлюють необхідну потужність електроконфорки. Таким чином запропонована стільникова електрична плита відповідає покладеній у завданні вимозі - підвищення ККД, зручність у користуванні т т ю со < 35131 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 68000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
