Універсальний рятувальний жилет

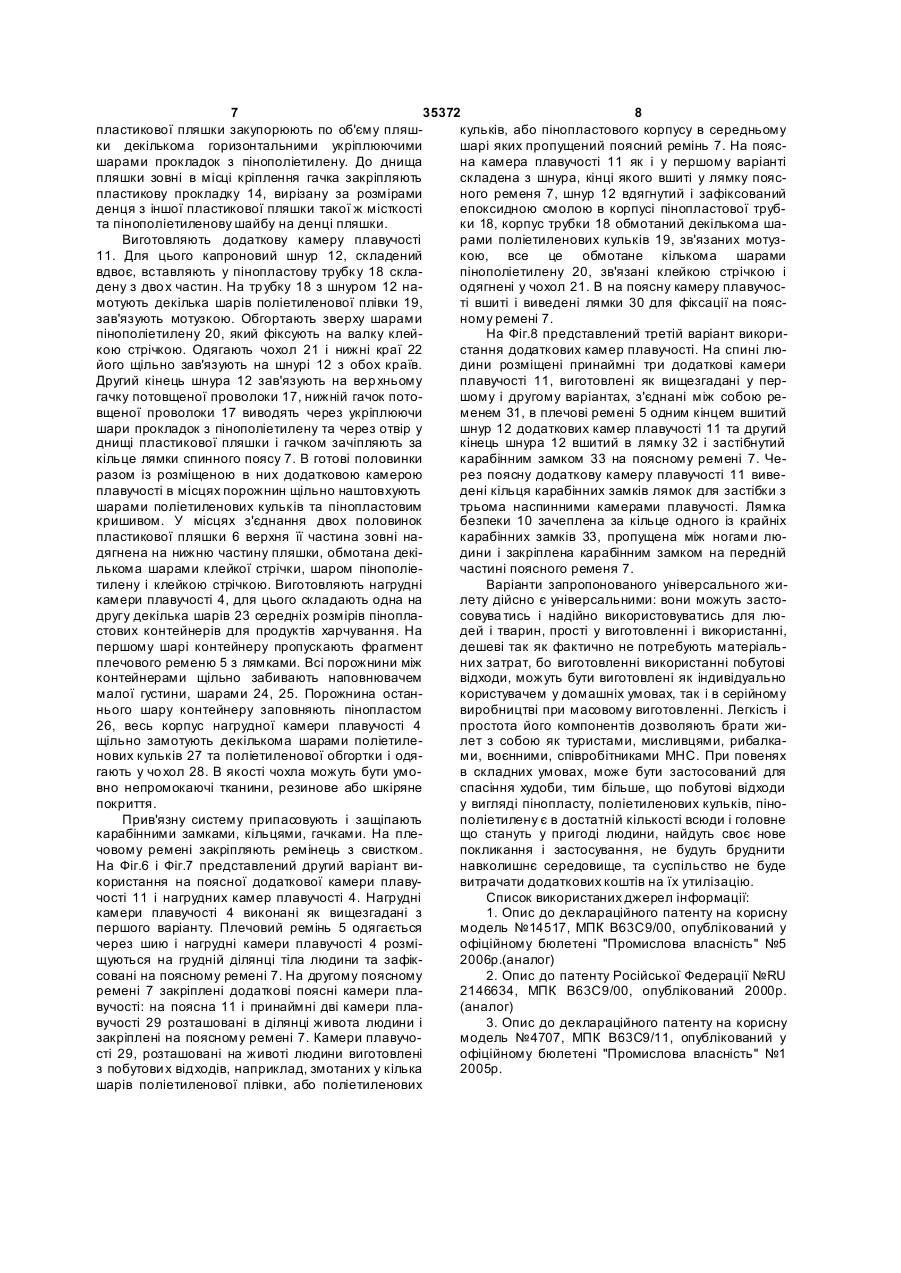

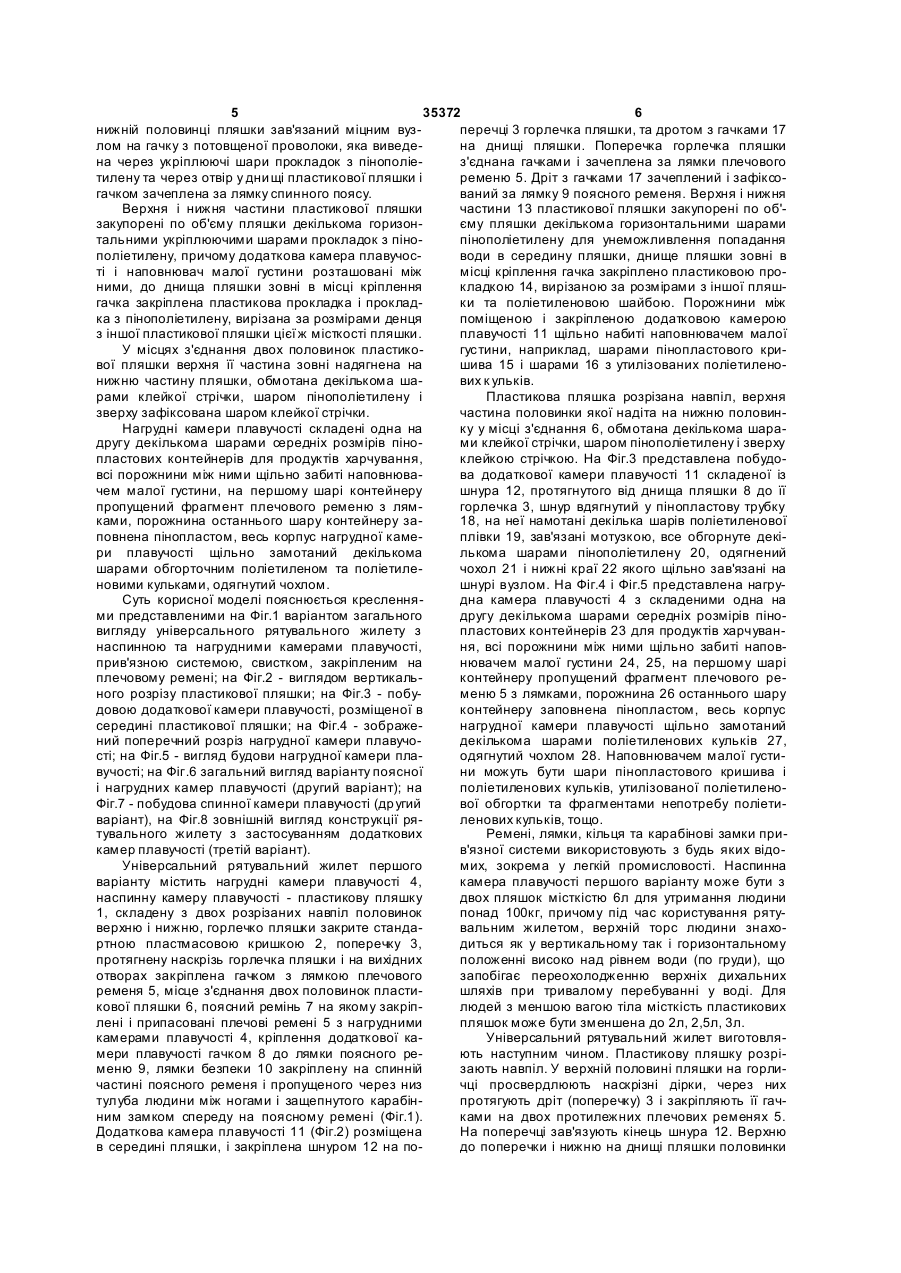

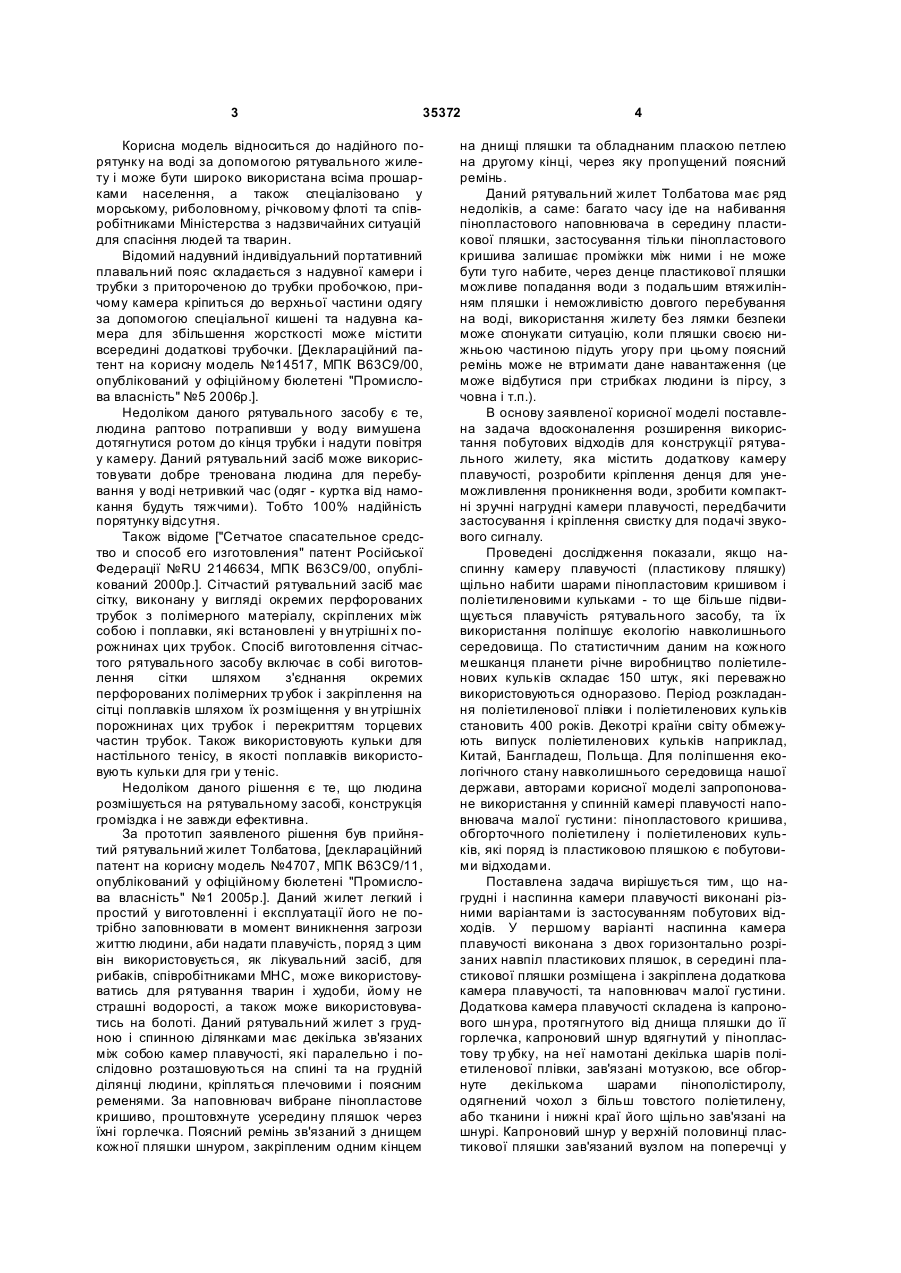

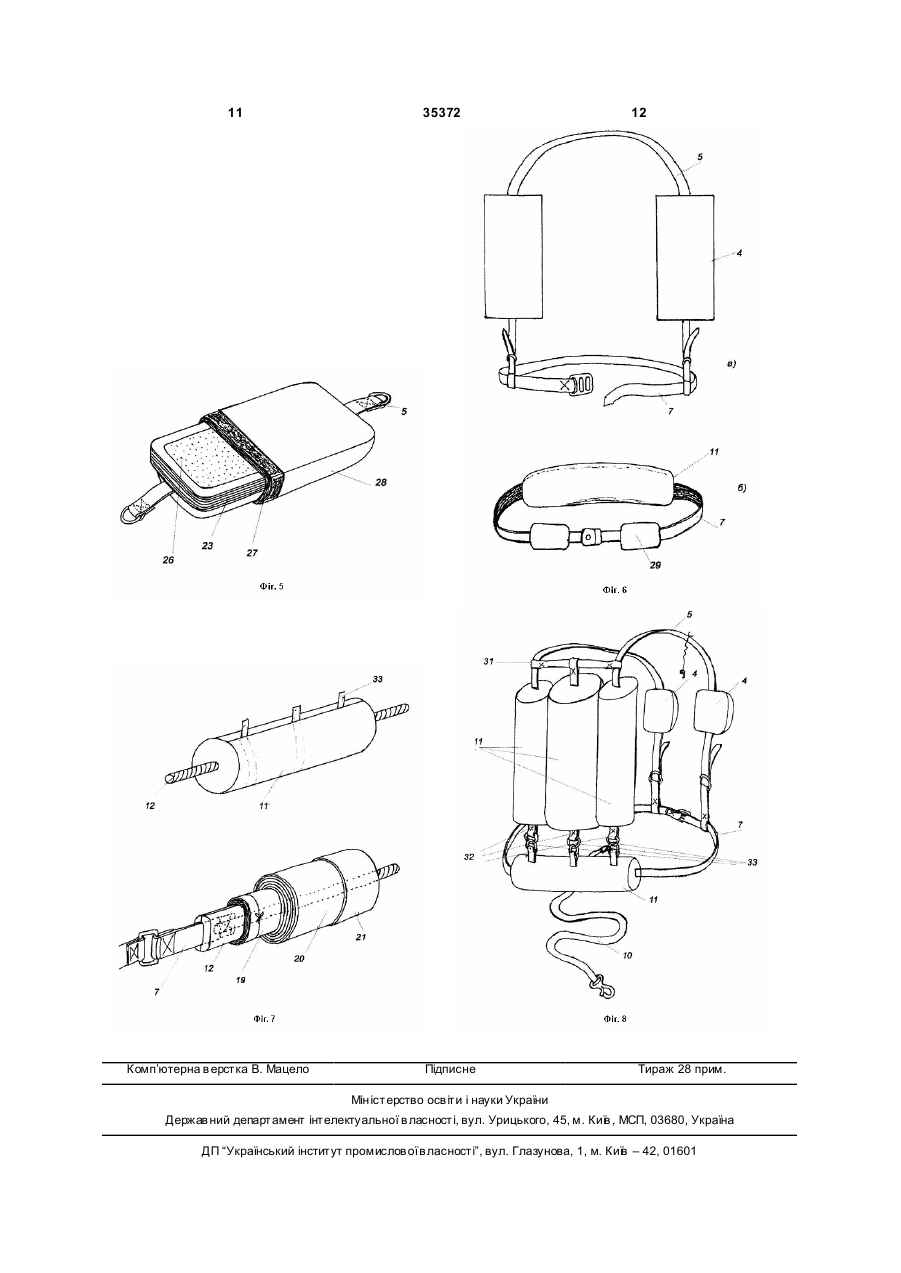

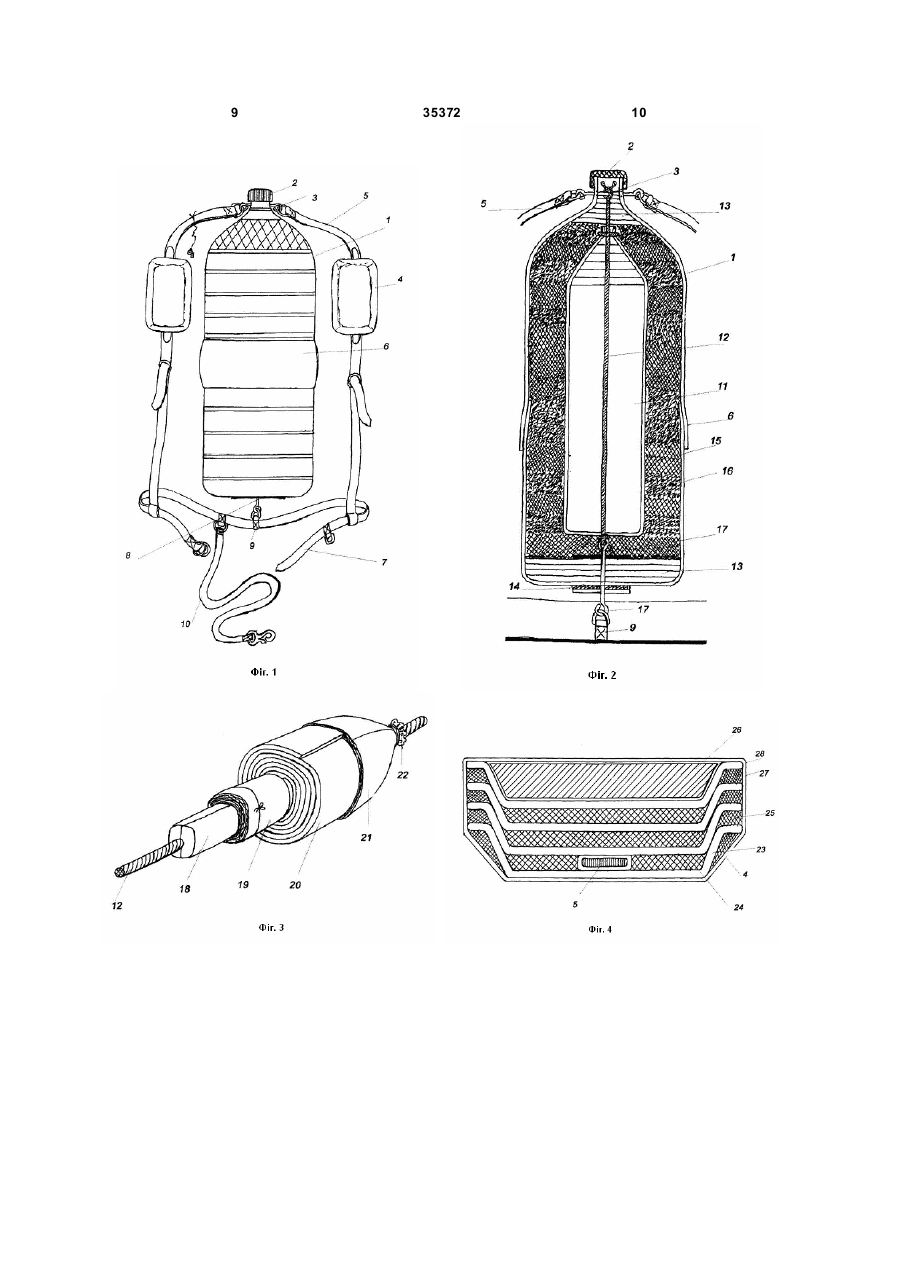

1. Універсальний рятувальний жилет, з грудною та спинною ділянками, що має декілька зв'язаних між собою камер плавучості з наповнювачем малої густини, та з'єднану з ними прив'язну систему, який відрізняється тим, що додаткова камера плавучості складена із шнура, протягнутого від днища пляшки до її горлечка, шнур втягнутий у пінопластову трубку, на неї намотано декілька шарів поліетиленової плівки, зав'язаних мотузкою, все обгорнуте декількома шарами пінополіетилену, надітий чо хол, нижні краї якого щільно зав'язані на шнурі. 2. Універсальний рятувальний жилет за п. 1, який відрізняє ться тим, що наспинна камера плавучості вміщує пластикову пляшку, складену з двох пластикових пляшок, розрізаних горизонтально навпіл, із них дві половинки - верхня і нижня, з'єднані в одну пластикову пляшку, всередині якої розміщена додаткова камера плавучості та наповнювач малої густини. 3. Універсальний рятувальний жилет за п. 2, який відрізняє ться тим, що вер хня і нижня частини пластикової пляшки закупорені по об'єму пляшки декількома горизонтальними шарами пінополіетилену, днище пляшки зовні в місці кріплення гачка закріплене прокладкою, вирізаною за розмірами з іншої пластикової пляшки, пінополіетиленовою шайбою. 4. Універсальний рятувальний жилет за п. 3, який відрізняє ться тим, що в місцях з'єднання двох половинок пластикової пляшки верхня її частина зовні надіта на нижню частину пляшки, обмотана декількома шарами клейкої стрічки, шаром пінополіетилену і зверху кількома шарами клейкої стрічки. 2 (19) 1 3 35372 Корисна модель відноситься до надійного порятунку на воді за допомогою рятувального жилету і може бути широко використана всіма прошарками населення, а також спеціалізовано у морському, риболовному, річковому флоті та співробітниками Міністерства з надзвичайних ситуацій для спасіння людей та тварин. Відомий надувний індивідуальний портативний плавальний пояс складається з надувної камери і трубки з притороченою до трубки пробочкою, причому камера кріпиться до верхньої частини одягу за допомогою спеціальної кишені та надувна камера для збільшення жорсткості може містити всередині додаткові трубочки. [Деклараційний патент на корисну модель №14517, МПК В63С9/00, опублікований у офіційному бюлетені "Промислова власність" №5 2006p.]. Недоліком даного рятувального засобу є те, людина раптово потрапивши у воду вимушена дотягнутися ротом до кінця трубки і надути повітря у камеру. Даний рятувальний засіб може використовувати добре тренована людина для перебування у воді нетривкий час (одяг - куртка від намокання будуть тяжчими). Тобто 100% надійність порятунку відсутня. Також відоме ["Сетчатое спасательное средство и способ его изготовления" патент Російської Федерації №RU 2146634, МПК В63С9/00, опублікований 2000р.]. Сітчастий рятувальний засіб має сітку, виконану у вигляді окремих перфорованих трубок з полімерного матеріалу, скріплених між собою і поплавки, які встановлені у вн утрішні х порожнинах цих трубок. Спосіб виготовлення сітчастого рятувального засобу включає в собі виготовлення сітки шляхом з'єднання окремих перфорованих полімерних тр убок і закріплення на сітці поплавків шляхом їх розміщення у вн утрішніх порожнинах цих трубок і перекриттям торцевих частин трубок. Також використовують кульки для настільного тенісу, в якості поплавків використовують кульки для гри у теніс. Недоліком даного рішення є те, що людина розмішується на рятувальному засобі, конструкція громіздка і не завжди ефективна. За прототип заявленого рішення був прийнятий рятувальний жилет Толбатова, [деклараційний патент на корисну модель №4707, МПК В63С9/11, опублікований у офіційному бюлетені "Промислова власність" №1 2005р.]. Даний жилет легкий і простий у виготовленні і експлуатації його не потрібно заповнювати в момент виникнення загрози життю людини, аби надати плавучість, поряд з цим він використовується, як лікувальний засіб, для рибаків, співробітниками МНС, може використовуватись для рятування тварин і худоби, йому не страшні водорості, а також може використовуватись на болоті. Даний рятувальний жилет з грудною і спинною ділянками має декілька зв'язаних між собою камер плавучості, які паралельно і послідовно розташовуються на спині та на грудній ділянці людини, кріпляться плечовими і поясним ременями. За наповнювач вибране пінопластове кришиво, проштовхнуте усередину пляшок через їхні горлечка. Поясний ремінь зв'язаний з днищем кожної пляшки шнуром, закріпленим одним кінцем 4 на днищі пляшки та обладнаним пласкою петлею на другому кінці, через яку пропущений поясний ремінь. Даний рятувальний жилет Толбатова має ряд недоліків, а саме: багато часу іде на набивання пінопластового наповнювача в середину пластикової пляшки, застосування тільки пінопластового кришива залишає проміжки між ними і не може бути туго набите, через денце пластикової пляшки можливе попадання води з подальшим втяжилінням пляшки і неможливістю довгого перебування на воді, використання жилету без лямки безпеки може спонукати ситуацію, коли пляшки своєю нижньою частиною підуть угору при цьому поясний ремінь може не втримати дане навантаження (це може відбутися при стрибках людини із пірсу, з човна і т.п.). В основу заявленої корисної моделі поставлена задача вдосконалення розширення використання побутових відходів для конструкції рятувального жилету, яка містить додаткову камеру плавучості, розробити кріплення денця для унеможливлення проникнення води, зробити компактні зручні нагрудні камери плавучості, передбачити застосування і кріплення свистку для подачі звукового сигналу. Проведені дослідження показали, якщо наспинну камеру плавучості (пластикову пляшку) щільно набити шарами пінопластовим кришивом і поліетиленовими кульками - то ще більше підвищується плавучість рятувального засобу, та їх використання поліпшує екологію навколишнього середовища. По статистичним даним на кожного мешканця планети річне виробництво поліетиленових кульків складає 150 штук, які переважно використовуються одноразово. Період розкладання поліетиленової плівки і поліетиленових кульків становить 400 років. Декотрі країни світу обмежують випуск поліетиленових кульків наприклад, Китай, Бангладеш, Польща. Для поліпшення екологічного стану навколишнього середовища нашої держави, авторами корисної моделі запропоноване використання у спинній камері плавучості наповнювача малої густини: пінопластового кришива, обгорточного поліетилену і поліетиленових кульків, які поряд із пластиковою пляшкою є побутовими відходами. Поставлена задача вирішується тим, що нагрудні і наспинна камери плавучості виконані різними варіантами із застосуванням побутових відходів. У першому варіанті наспинна камера плавучості виконана з двох горизонтально розрізаних навпіл пластикових пляшок, в середині пластикової пляшки розміщена і закріплена додаткова камера плавучості, та наповнювач малої густини. Додаткова камера плавучості складена із капронового шн ура, протягнутого від днища пляшки до її горлечка, капроновий шнур вдягнутий у пінопластову тр убку, на неї намотані декілька шарів поліетиленової плівки, зав'язані мотузкою, все обгорнуте декількома шарами пінополістиролу, одягнений чохол з більш товстого поліетилену, або тканини і нижні краї його щільно зав'язані на шнурі. Капроновий шнур у верхній половинці пластикової пляшки зав'язаний вузлом на поперечці у 5 35372 6 нижній половинці пляшки зав'язаний міцним вузперечці 3 горлечка пляшки, та дротом з гачками 17 лом на гачку з потовщеної проволоки, яка виведена днищі пляшки. Поперечка горлечка пляшки на через укріплюючі шари прокладок з пінополіез'єднана гачками і зачеплена за лямки плечового тилену та через отвір у дни щі пластикової пляшки і ременю 5. Дріт з гачками 17 зачеплений і зафіксогачком зачеплена за лямку спинного поясу. ваний за лямку 9 поясного ременя. Верхня і нижня Верхня і нижня частини пластикової пляшки частини 13 пластикової пляшки закупорені по об'закупорені по об'єму пляшки декількома горизонєму пляшки декількома горизонтальними шарами тальними укріплюючими шарами прокладок з пінопінополіетилену для унеможливлення попадання поліетилену, причому додаткова камера плавучосводи в середину пляшки, днище пляшки зовні в ті і наповнювач малої густини розташовані між місці кріплення гачка закріплено пластиковою проними, до днища пляшки зовні в місці кріплення кладкою 14, вирізаною за розмірами з іншої пляшгачка закріплена пластикова прокладка і прокладки та поліетиленовою шайбою. Порожнини між ка з пінополіетилену, вирізана за розмірами денця поміщеною і закріпленою додатковою камерою з іншої пластикової пляшки цієї ж місткості пляшки. плавучості 11 щільно набиті наповнювачем малої У місцях з'єднання двох половинок пластикогустини, наприклад, шарами пінопластового кривої пляшки верхня її частина зовні надягнена на шива 15 і шарами 16 з утилізованих поліетиленонижню частину пляшки, обмотана декількома шавих к ульків. рами клейкої стрічки, шаром пінополіетилену і Пластикова пляшка розрізана навпіл, верхня зверху зафіксована шаром клейкої стрічки. частина половинки якої надіта на нижню половинНагрудні камери плавучості складені одна на ку у місці з'єднання 6, обмотана декількома шарадругу декількома шарами середніх розмірів піноми клейкої стрічки, шаром пінополіетилену і зверху пластових контейнерів для продуктів харчування, клейкою стрічкою. На Фіг.3 представлена побудовсі порожнини між ними щільно забиті наповнювава додаткової камери плавучості 11 складеної із чем малої густини, на першому шарі контейнеру шнура 12, протягнутого від днища пляшки 8 до її пропущений фрагмент плечового ременю з лямгорлечка 3, шнур вдягнутий у пінопластову трубку ками, порожнина останнього шару контейнеру за18, на неї намотані декілька шарів поліетиленової повнена пінопластом, весь корпус нагрудної камеплівки 19, зав'язані мотузкою, все обгорнуте декіри плавучості щільно замотаний декількома лькома шарами пінополіетилену 20, одягнений шарами обгорточним поліетиленом та поліетилечохол 21 і нижні краї 22 якого щільно зав'язані на новими кульками, одягнутий чохлом. шнурі вузлом. На Фіг.4 і Фіг.5 представлена нагруСуть корисної моделі пояснюється кресленнядна камера плавучості 4 з складеними одна на ми представленими на Фіг.1 варіантом загального другу декількома шарами середніх розмірів піновигляду універсального рятувального жилету з пластових контейнерів 23 для продуктів харчуваннаспинною та нагрудними камерами плавучості, ня, всі порожнини між ними щільно забиті наповприв'язною системою, свистком, закріпленим на нювачем малої густини 24, 25, на першому шарі плечовому ремені; на Фіг.2 - виглядом вертикальконтейнеру пропущений фрагмент плечового реного розрізу пластикової пляшки; на Фіг.3 - побуменю 5 з лямками, порожнина 26 останнього шару довою додаткової камери плавучості, розміщеної в контейнеру заповнена пінопластом, весь корпус середині пластикової пляшки; на Фіг.4 - зображенагрудної камери плавучості щільно замотаний ний поперечний розріз нагрудної камери плавучодекількома шарами поліетиленових кульків 27, сті; на Фіг.5 - вигляд будови нагрудної камери плаодягнутий чохлом 28. Наповнювачем малої густивучості; на Фіг.6 загальний вигляд варіанту поясної ни можуть бути шари пінопластового кришива і і нагрудних камер плавучості (другий варіант); на поліетиленових кульків, утилізованої поліетиленоФіг.7 - побудова спинної камери плавучості (др угий вої обгортки та фрагментами непотребу поліетиваріант), на Фіг.8 зовнішній вигляд конструкції ряленових кульків, тощо. тувального жилету з застосуванням додаткових Ремені, лямки, кільця та карабінові замки прикамер плавучості (третій варіант). в'язної системи використовують з будь яких відоУніверсальний рятувальний жилет першого мих, зокрема у легкій промисловості. Наспинна варіанту містить нагрудні камери плавучості 4, камера плавучості першого варіанту може бути з наспинну камеру плавучості - пластикову пляшку двох пляшок місткістю 6л для утримання людини 1, складену з двох розрізаних навпіл половинок понад 100кг, причому під час користування рятуверхню і нижню, горлечко пляшки закрите стандавальним жилетом, верхній торс людини знахортною пластмасовою кришкою 2, поперечку 3, диться як у вертикальному так і горизонтальному протягнену наскрізь горлечка пляшки і на вихідних положенні високо над рівнем води (по груди), що отворах закріплена гачком з лямкою плечового запобігає переохолодженню верхніх дихальних ременя 5, місце з'єднання двох половинок пластишляхів при тривалому перебуванні у воді. Для кової пляшки 6, поясний ремінь 7 на якому закріплюдей з меншою вагою тіла місткість пластикових лені і припасовані плечові ремені 5 з нагрудними пляшок може бути зменшена до 2л, 2,5л, 3л. камерами плавучості 4, кріплення додаткової каУніверсальний рятувальний жилет виготовлямери плавучості гачком 8 до лямки поясного реють наступним чином. Пластикову пляшку розріменю 9, лямки безпеки 10 закріплену на спинній зають навпіл. У верхній половині пляшки на горличастині поясного ременя і пропущеного через низ чці просвердлюють наскрізні дірки, через них тулуба людини між ногами і защепнутого карабінпротягують дріт (поперечку) 3 і закріпляють її гачним замком спереду на поясному ремені (Фіг.1). ками на двох протилежних плечових ременях 5. Додаткова камера плавучості 11 (Фіг.2) розміщена На поперечці зав'язують кінець шнура 12. Верхню в середині пляшки, і закріплена шнуром 12 на подо поперечки і нижню на днищі пляшки половинки 7 35372 8 пластикової пляшки закупорюють по об'єму пляшкульків, або пінопластового корпусу в середньому ки декількома горизонтальними укріплюючими шарі яких пропущений поясний ремінь 7. На поясшарами прокладок з пінополіетилену. До днища на камера плавучості 11 як і у першому варіанті пляшки зовні в місці кріплення гачка закріпляють складена з шнура, кінці якого вшиті у лямку пояспластикову прокладку 14, вирізану за розмірами ного ременя 7, шнур 12 вдягнутий і зафіксований денця з іншої пластикової пляшки такої ж місткості епоксидною смолою в корпусі пінопластової трубта пінополіетиленову шайбу на денці пляшки. ки 18, корпус трубки 18 обмотаний декількома шаВиготовляють додаткову камеру плавучості рами поліетиленових кульків 19, зв'язаних мотуз11. Для цього капроновий шнур 12, складений кою, все це обмотане кількома шарами вдвоє, вставляють у пінопластову трубк у 18 склапінополіетилену 20, зв'язані клейкою стрічкою і дену з дво х частин. На тр убку 18 з шнуром 12 наодягнені у чохол 21. В на поясну камеру плавучосмотують декілька шарів поліетиленової плівки 19, ті вшиті і виведені лямки 30 для фіксації на поясзав'язують мотузкою. Обгортають зверху шарами ному ремені 7. пінополіетилену 20, який фіксують на валку клейНа Фіг.8 представлений третій варіант викорикою стрічкою. Одягають чохол 21 і нижні краї 22 стання додаткових камер плавучості. На спині люйого щільно зав'язують на шнурі 12 з обох країв. дини розміщені принаймні три додаткові камери Другий кінець шнура 12 зав'язують на вер хньому плавучості 11, виготовлені як вищезгадані у пергачку потовщеної проволоки 17, нижній гачок потошому і другому варіантах, з'єднані між собою ревщеної проволоки 17 виводять через укріплюючи менем 31, в плечові ремені 5 одним кінцем вшитий шари прокладок з пінополіетилену та через отвір у шнур 12 додаткових камер плавучості 11 та другий днищі пластикової пляшки і гачком зачіпляють за кінець шнура 12 вшитий в лямку 32 і застібнутий кільце лямки спинного поясу 7. В готові половинки карабінним замком 33 на поясному ремені 7. Черазом із розміщеною в них додатковою камерою рез поясну додаткову камеру плавучості 11 вивеплавучості в місцях порожнин щільно наштовхують дені кільця карабінних замків лямок для застібки з шарами поліетиленових кульків та пінопластовим трьома наспинними камерами плавучості. Лямка кришивом. У місцях з'єднання двох половинок безпеки 10 зачеплена за кільце одного із крайніх пластикової пляшки 6 верхня її частина зовні накарабінних замків 33, пропущена між ногами людягнена на нижню частину пляшки, обмотана декідини і закріплена карабінним замком на передній лькома шарами клейкої стрічки, шаром пінополіечастині поясного ременя 7. тилену і клейкою стрічкою. Виготовляють нагрудні Варіанти запропонованого універсального жикамери плавучості 4, для цього складають одна на лету дійсно є універсальними: вони можуть застодругу декілька шарів 23 середніх розмірів пінопласовува тись і надійно використовуватись для люстових контейнерів для продуктів харчування. На дей і тварин, прості у виготовленні і використанні, першому шарі контейнеру пропускають фрагмент дешеві так як фактично не потребують матеріальплечового ременю 5 з лямками. Всі порожнини між них затрат, бо виготовленні використанні побутові контейнерами щільно забивають наповнювачем відходи, можуть бути виготовлені як індивідуально малої густини, шарами 24, 25. Порожнина останкористувачем у домашніх умовах, так і в серійному нього шару контейнеру заповняють пінопластом виробництві при масовому виготовленні. Легкість і 26, весь корпус нагрудної камери плавучості 4 простота його компонентів дозволяють брати жищільно замотують декількома шарами поліетилелет з собою як туристами, мисливцями, рибалканових кульків 27 та поліетиленової обгортки і одями, воєнними, співробітниками МНС. При повенях гають у чо хол 28. В якості чохла можуть бути умов складних умовах, може бути застосований для вно непромокаючі тканини, резинове або шкіряне спасіння худоби, тим більше, що побутові відходи покриття. у вигляді пінопласту, поліетиленових кульків, піноПрив'язну систему припасовують і защіпають поліетилену є в достатній кількості всюди і головне карабінними замками, кільцями, гачками. На плещо стануть у пригоді людини, найдуть своє нове човому ремені закріпляють ремінець з свистком. покликання і застосування, не будуть бруднити На Фіг.6 і Фіг.7 представлений другий варіант винавколишнє середовище, та суспільство не буде користання на поясної додаткової камери плавувитрачати додаткових коштів на їх утилізацію. чості 11 і нагрудних камер плавучості 4. Нагрудні Список використаних джерел інформації: камери плавучості 4 виконані як вищезгадані з 1. Опис до деклараційного патенту на корисну першого варіанту. Плечовий ремінь 5 одягається модель №14517, МПК В63С9/00, опублікований у через шию і нагрудні камери плавучості 4 розміофіційному бюлетені "Промислова власність" №5 щуються на грудній ділянці тіла людини та зафік2006р.(аналог) совані на поясному ремені 7. На другому поясному 2. Опис до патенту Російської Федерації №RU ремені 7 закріплені додаткові поясні камери пла2146634, МПК В63С9/00, опублікований 2000р. вучості: на поясна 11 і принаймні дві камери пла(аналог) вучості 29 розташовані в ділянці живота людини і 3. Опис до деклараційного патенту на корисну закріплені на поясному ремені 7. Камери плавучомодель №4707, МПК В63С9/11, опублікований у сті 29, розташовані на животі людини виготовлені офіційному бюлетені "Промислова власність" №1 з побутови х відходів, наприклад, змотаних у кілька 2005р. шарів поліетиленової плівки, або поліетиленових 9 35372 10 11 Комп’ютерна в ерстка В. Мацело 35372 Підписне 12 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
