Рятувальне знаряддя для зимового періоду на воді

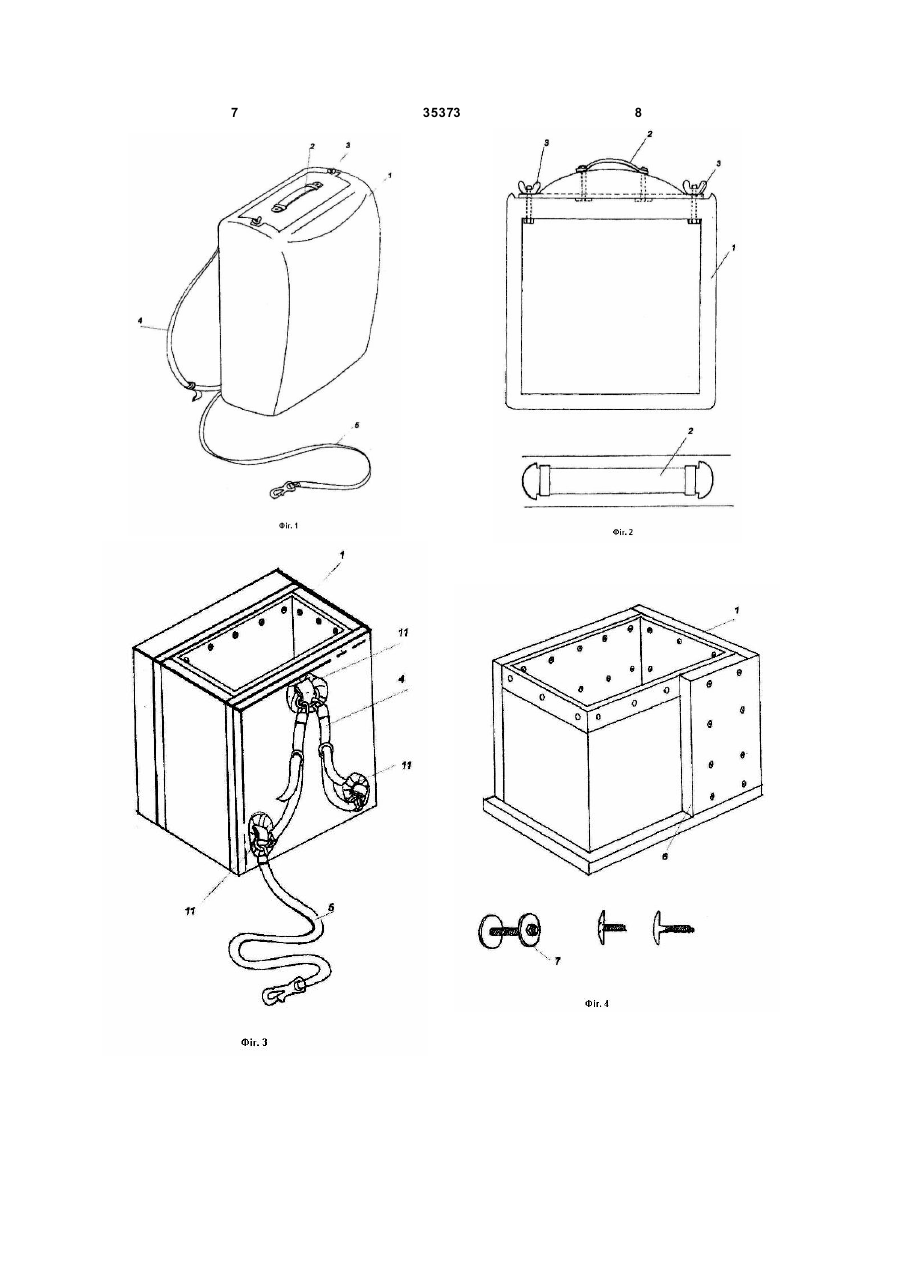

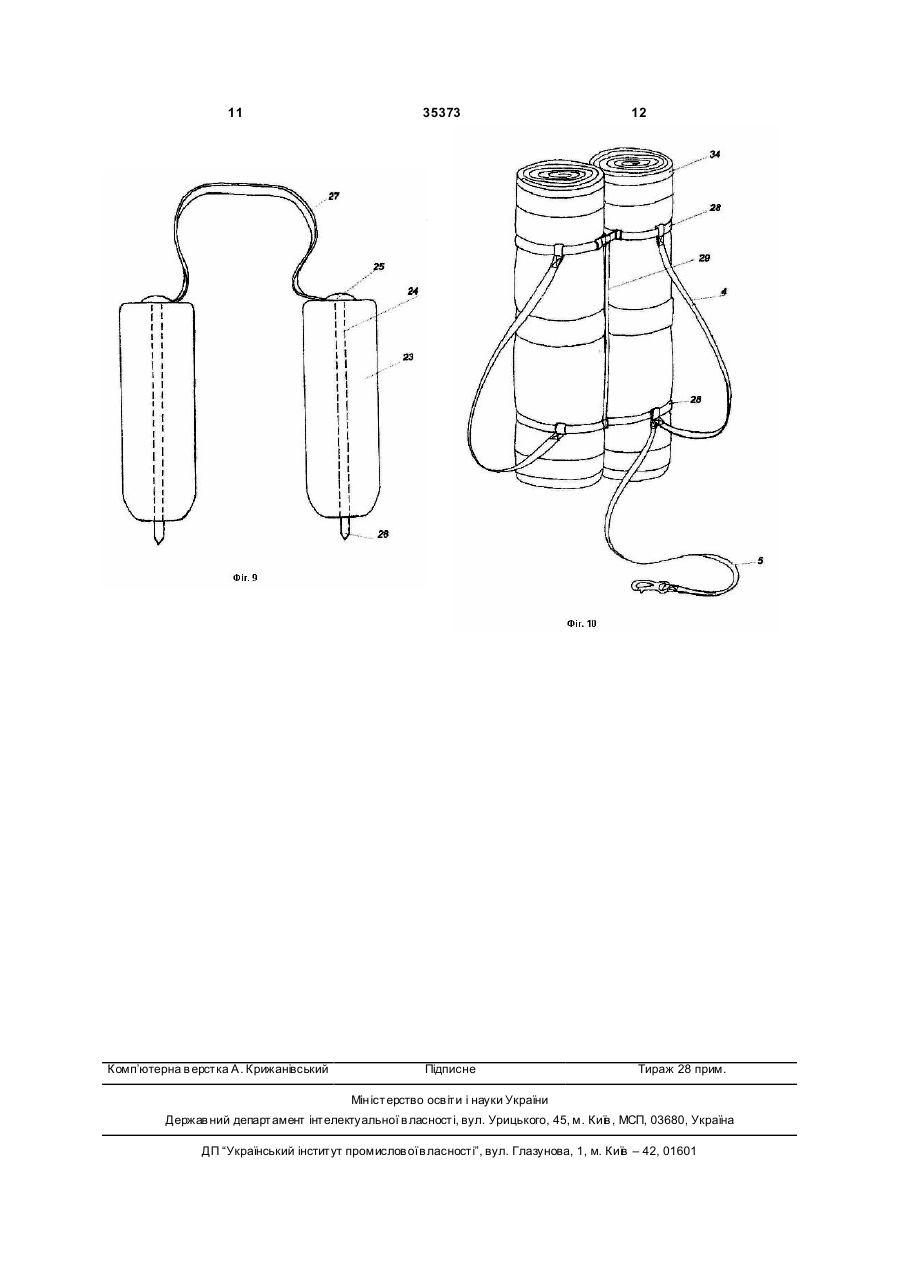

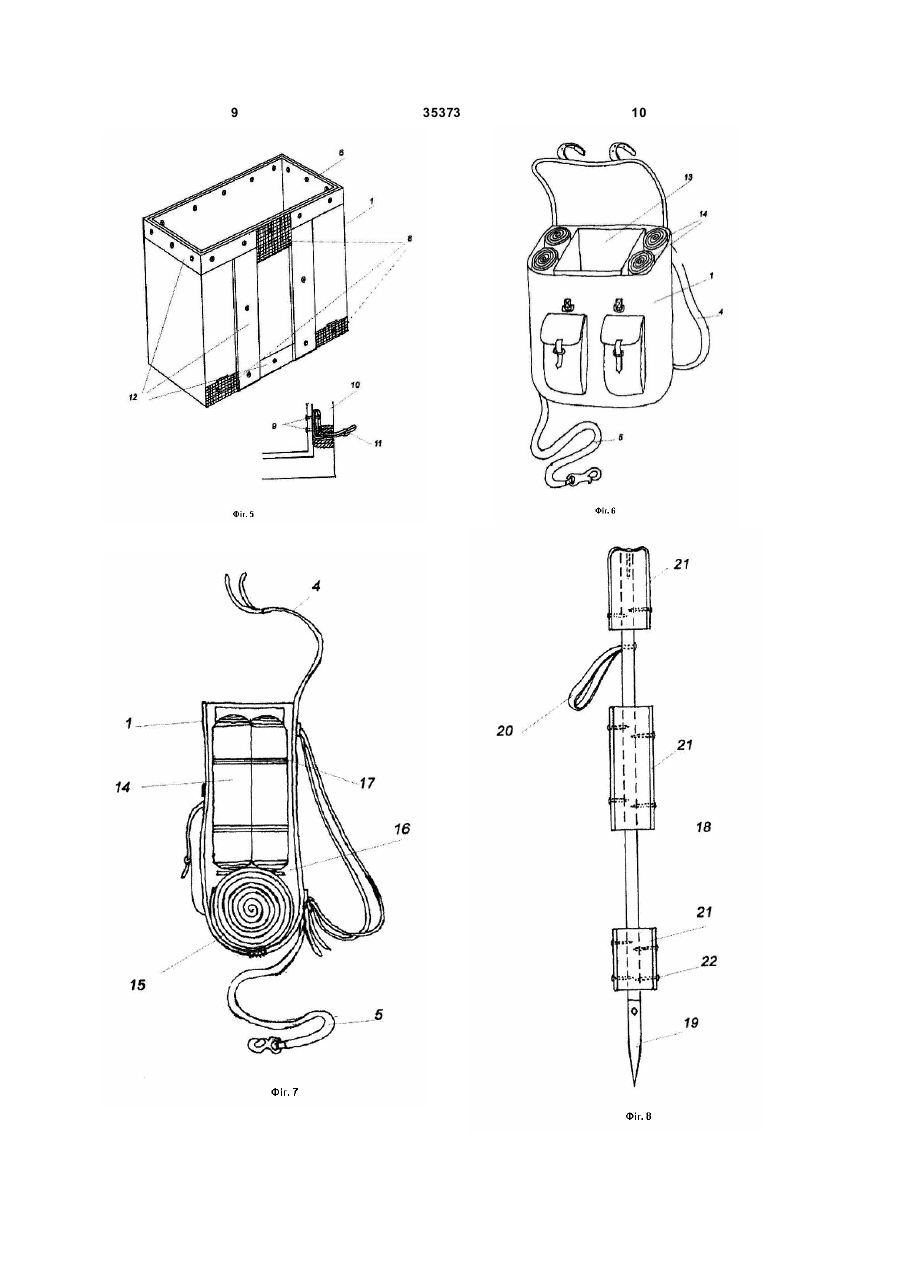

1. Рятувальне знаряддя для зимового періоду на воді, що має корпус, кришку, обладнану замком, заплічні ремені, що з одного боку прикріплені до верхньої частини корпусу, а з другого боку до нижньої частини корпусу з дво х сторін, яке відрізняється тим, що в рюкзаку використаний плаваючий матеріал, стандартний льодоруб для довбання льоду з дерев'яним древком і загостреним металевим кінчиком, оснащеним петлею ремінця для тримання на руці та вірьовкою не менше 25 метрів, камери плавучості виконані із плавучого матеріалу, закріплені на древку врізаними гвинтами; наручні засоби для вибирання з води на твердий лід, оснащені дерев'яним корпусом з твердих порід дерева, з вкрученими усередину ши ферними гвіздками з великими шляпками, гострі кінці яких виходять з дерев'яного корпусу, під шляпками протягнута резинка для одягання на шию користувача, в місці кріплення одного з заплічних ременів в нижній частині рюкзака зачеплена карабінним замком лямка безпеки, пропущена через низ тулуба людини між ногами і зафіксована карабінним замком на звичайному поясному ремені. 2. Рятувальне знаряддя для зимового періоду на воді за п. 1, яке відрізняється тим, що рюкзак – ящик, складений з декількох закріплених шарів плавучого матеріалу, наприклад пінопласту, всі шари скріплені між собою фіксуючими болтами і гайками і проклеєні епоксидною смолою, всередині ящика залишена порожнина для зберігання багажу рибалки, рюкзак – ящик, закритий кришкою з закріпленою на ній ручкою для тримання, у серед U 2 (19) 1 3 35373 4 річковому флоті та співробітниками Міністерства з наступним шаром скло сітки з середнім рогожним надзвичайних ситуацій для спасіння людей. переплетенням, проклеєним з попереднім шаром Відомий рятувальний жилет [деклараційний скло сітки, покритий зверху шаром скло тканини, патент на корисну модель № 4707, МПК В 63 С всі шари підсилення проклеєні епоксидною смо9/11, опублікований у офіційному бюлетені „Пролою; на першому внутрішньому шарі плавучого мислова власність" № 1 2005 р.]. Даний рятувальматеріалу кріплення наплічних ременів закріплені ний жилет з грудною і спинною ділянками має декількома гвинтами, щонайменше двома, з однієї кілька зв'язаних між собою камер плавучості, які сторони шару плавучого матеріалу і з накрученим паралельно і послідовно розташовуються на спині на гвинт болтом з другої сторони шару, для підсита на гр удній ділянці людини, кріпляться плечовилення корпусу, перший шар окантований смугою ми і поясним ременями. За наповнювач вибране металічного листа горизонтально по периметру пінопластове кришиво, проштовхн уте усередину зверху і знизу корпусу і двома вертикальними смупляшок через їхні горлечка. Поясний ремінь зв'ягами між кріпленнями наплічних ременів і зафіксозаний з днищем кожної пляшки шнуром, закріплеваний вкрученим гвинтом з накрученою шайбою, ним одним кінцем на днищі пляшки та обладнаним прив'язну систему: два заплічних ременя і лямку пласкою петлею на другому кінці, через яку пробезпеки. пущений поясний ремінь. Стандартний льодоруб для довбання льоду з Рятувальний жилет Толбатова має ряд недодерев'яним древком і загостреним металевим кінліків, а саме: його неможливо використовувати при чиком оснащений петлею ремінця для тримання зимовій рибалці, так як він разом з зимовим одяна руці, та вірьовкою не менш як 25 метрів, камери гом складає громіздку конструкцію, вибирання на плавучості зроблені із плавучого матеріалу, закрітвердий лід затрудняють пластикові пляшки, розплені на древку вкрученими гвинтами. ташовані на грудній ділянці. Наручні засоби для вибирання з води на тверВідома сумка-рюкзак, що має корпус, виконадий лід, оснащені дерев'яним корпусом з твердих ний у формі циліндра, плечові лямки, що з одного порід дерева, з врізаним у середину шиферними боку прикріплені до верхньої частини корпусу і гвіздками з великими шляпками, гострі кінці яких засіб фіксації; корпус має кришку, обладнану замвиходять з дерев'яного корпусу, під шляпками ком і стягуючим шнуром, на сумці-рюкзаку встанопротягнута і зафіксована на гвіздку резинка для влено кілька засобів фіксації кільцеподібної фородягання на шию користувача. ми, плечові лямки у верхній частині корпусу Суть корисної моделі пояснюється наступними прикріплені до місця з'єднання корпусу і кришки, кресленнями: Фіг.1 загальним виглядом рибальсьрозташовані впритул, кожний нижній кінець плечокого ящика з заплічними ременями та лямкою безвих лямок має замок, щонайменше один засіб фікпеки, Фіг.2 будова і приєднання кришки з ручкою сації встановлено у верхній частині корпусу, на для тримання до рибальського ящика; Фіг.3 розкришці корпусу до якого приєднано замок і в основі міщення у місцях кріплення заплічних ременів та лицьової частини корпусу, а кілька засобів фіксації лямки безпеки; Фіг.4 побудова рибальського ящивстановлено у нижній частині корпусу позаду. [Дека шарами з плавучого матеріалу та їх кріплення; клараційний патент на корисну модель № 9080 Фіг.5 місця кріплення заплічних ременів у корпусі МПК: A45F 3/04, опублікований у офіційному бюрибальського ящика; Фіг.6 - загальний вигляд рюклетені „Промислова власність" № 9 2005 р.]. зака з валками плавучості; Фіг.7 - вертикальний В основу заявленої корисної моделі поставлерозріз рюкзака з розташуванням в ньому камер на задача надійного порятунку в зимовий період плавучості; Фіг.8 зображення льодорубу з закріпна воді за допомогою рятувального рибальського леннями на ньому камерами плавучості; Фіг.9 зорюкзака - ящика або рюкзака, льодоруба, наручбраження наручних засобів для вибирання з води них засобів вибирання з води на твердий лід. на твердий лід; Фіг.10 рюкзак, зроблений з двох Багато гинуть рибалок у зимовий період, протуго намотаних валків з шарів пінополіетилену. валюючись під лід, зимовий одяг намокає, стає Рятувальне знаряддя у зимовий період першоважким і людина фактично не має порятунку. го варіанту містить корпус рюкзака - ящика 1, заПоставлена задача вирішується створенням критого кришкою закріпленою на ній ручкою 2 для спеціального рибальського приладдя: ящика або тримання, кришка закріплена болтом і накручену рюкзака різних конструкцій, не потопленого льодона нього гайку 3, корпус 1 набраний з шарів 6 пларубу, дво х наручних опорних засобів для вибиранваючого матеріалу, наприклад, пінопласту, закріпня людини на твердий лід. лених з попереднім шаром вкрученим болтом і Рибальський ящик складений з декількох зафіксовані накрученою гайкою 7, кожен шар закріпкріплених шарів плавучого матеріалу, наприклад, лений з шагом 10 х 10 см, у середньому шарі місця пінопласту, всі шари скріплені між собою фіксуюкріплення наплічних ременів 8 підсилені шаром чими болтами і гайками, в середині ящика залискло сітки з широким рогожним переплетенням, шена порожнина для зберігання багажу рибалки: розміщеним та проклеєним на матеріалі плавучосулову, снасті, та інше, ящик закритий кришкою з ті, наступним шаром скло сітки з середнім рогожзакріпленою на ній ручкою для тримання, прив'язним переплетенням, проклеєним з попереднім на система складається з заплічних ременів, зашаром скло сітки, покритий зверху шаром скло кріплених на місці кріплення вверху я щика і з двох тканини, всі шари підсилення проклеєні епоксидбоків внизу ящика, у середньому шарі місця кріпною смолою; на першому внутрішньому шарі плалення наплічних ременів підсилені шаром скло вучого матеріалу кріплення наплічних ременів засітки з широким рогожним переплетенням, розмікріплені кількома гвинтами 9, щонайменше двома, щеним та проклеєним на матеріалі плавучості, з однієї сторони шару плавучого матеріалу і з на 5 35373 6 крученим на гвинт болтом з другої сторони шару, вертикально ременями 29 з двох протилежних для підсилення корпусу, середній шар окантовасторін у місцях притулення валків, заплічні ремені ний смугою металічного листа 12 горизонтально 4 зафіксовані на двох горизонтальних ременях 28 по периметру зверху і знизу корпусу і двома верзверху і знизу, на нижній лямці горизонтального тикальними смугами між кріпленнями наплічних ременя закріплена одним кінцем лямка безпеки 5 і ременів і зафіксований вкрученим гвинтом з надругим кінцем протягнута через низ тулуба між крученою шайбою, прив'язну систему: два заплічногами і защепнута карабінним замком на звичайних ременя 4 і лямку безпеки 5. Рюкзак - ящик ному поясному ремені. зроблений таким чином, що у його середині є поВищезгадані рятувальні рюкзаки всіх варіантів рожнина для зберігання рибальського збіжжя та можуть витримувати вагу тіла людини понад 100 кг улову. Весь корпус рибальського ящика підсилеі вагу збіжжя рибака понад 50 кг. ний скло тканиною, обклеєний епоксидною смоКористуються рятувальним знаряддям настулою, шпакльований та пофарбований. пним чином. Одягають рюкзак, припасовують заСтандартний льодоруб для довбання льоду плічні ремені по тулубу користувача, лямку безперятувального знаряддя з дерев'яним древком 18 і ки протягають між ногами і зачіплюють карабінним загостреним металевим кінчиком 19 оснащений замком на поясному ремені, на шию одягають напетлею ремінця 20 для тримання на руці, камераручні засоби для вибирання з води на твердий лід, ми плавучості 21 зробленими із плавучого матеріна руку за ремінну петлю одягають льодоруб. При алу, закріплені на древку вкрученими гвинтами 22. виникненні критичної ситуації рюкзак утримує люНаручні засоби для вибирання з води на твердину над поверхнею води, не тонучим льодорудий лід, оснащені дерев'яним корпусом 23 з твербом, до якого прив'язана вірьовка, в разі необхіддих порід дерева, з врізаними у середину ши ферності можна викинувши його на лід перед собою ними гвіздками 24 з великими шляпками 25, гострі чіплятись за шершавості на льодовій поверхні, з кінці гвіздків 26 виходять з дерев'яного корпусу, під допомогою наручних засобів для вибирання з води шляпками 25 протягнута і зафіксована на гвіздку на твердий лід, відштовхуючись одночасно обома резинка 27 для одягання на шию користувача. руками при цьому кінчики гвіздків мають опору і Другий варіант - рибальський рюкзак 1, осналюдина вилізає на поверхню твердого льоду. Защений в середині порожнім ящиком 13, зробленим стосування даних рятувальних знарядь дає можз плавучого матеріалу, кількома камерами плавуливість рибалці в зимовий період зберегти своє чості 14 і 15 у вигляді туго змотаних валків з шарів життя та рибальське майно. пінополіетилену, причому валки зафіксовані клейРятувальне знаряддя всіх варіантів доступне, кою стрічкою, на горизонтальному валку плавучоспросте у використанні, дешеве, бо використовуті 15 розміщеному на дні рюкзака, на пластині 16 з ються побутові відходи плавучи х матеріалів, може плавучого матеріалу розміщені у рюкзаку вертикабути зроблено як в домашніх умовах так на серійльно попарно з бокових сторін валки плавучості 14 ному виробництві, що значно розширить асортиі закріплені між собою ременями 17, місце кріпмент продукції і головне убезпечить життя любилення одного з заплічних ременів в нижній частині телів зимової рибалки. Джерела інформації: рюкзака заціплена карабінним замком лямка без1. Опис до деклараційного патенту на корисну пеки 5, пропущена через низ тулуба людини між модель № 4707, МПК В 63 С 9/11, опублікований у ногами і зафіксована карабінним замком на звиофіційному бюлетені „Промислова власність" № 1 чайному поясному ремені. 2005 р. (аналог) Третій варіант рюкзака 1 зробленого з двох ту2. Опис до деклараційного патенту на корисну го намотаних валків плавучості 14 з шарів пінопомодель № 9080 МПК: A45F 3/04, опублікований у ліетилену, валки плавучості зафіксовані клейкою офіційному бюлетені „Промислова власність" № 9 стрічкою, розташовані впритул одне до другого, 2005 р. (прототип). зв'язані горизонтально ременями 28 між собою і 7 35373 8 9 35373 10 11 Комп’ютерна в ерстка А. Крижанівський 35373 Підписне 12 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
