Мінний загороджувач

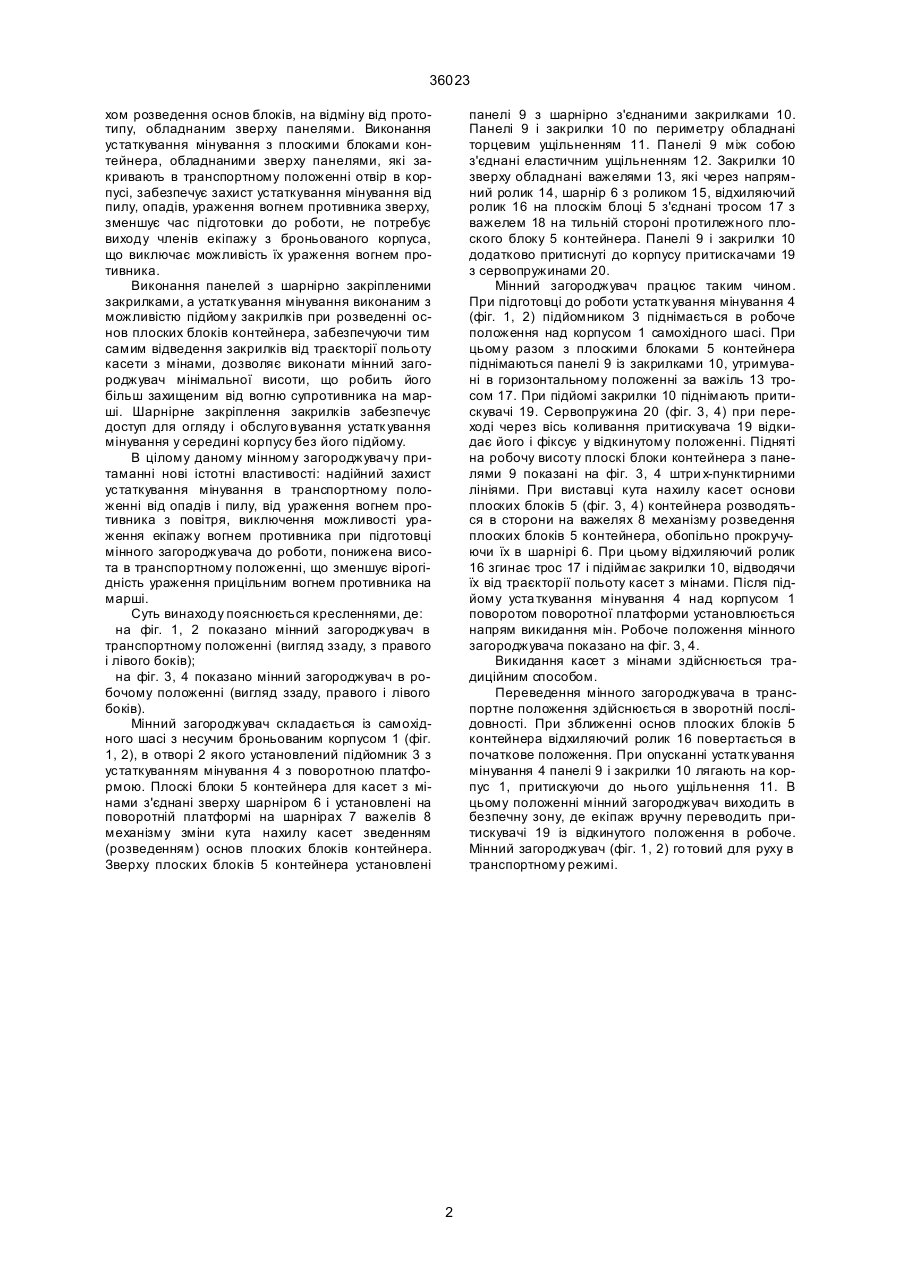

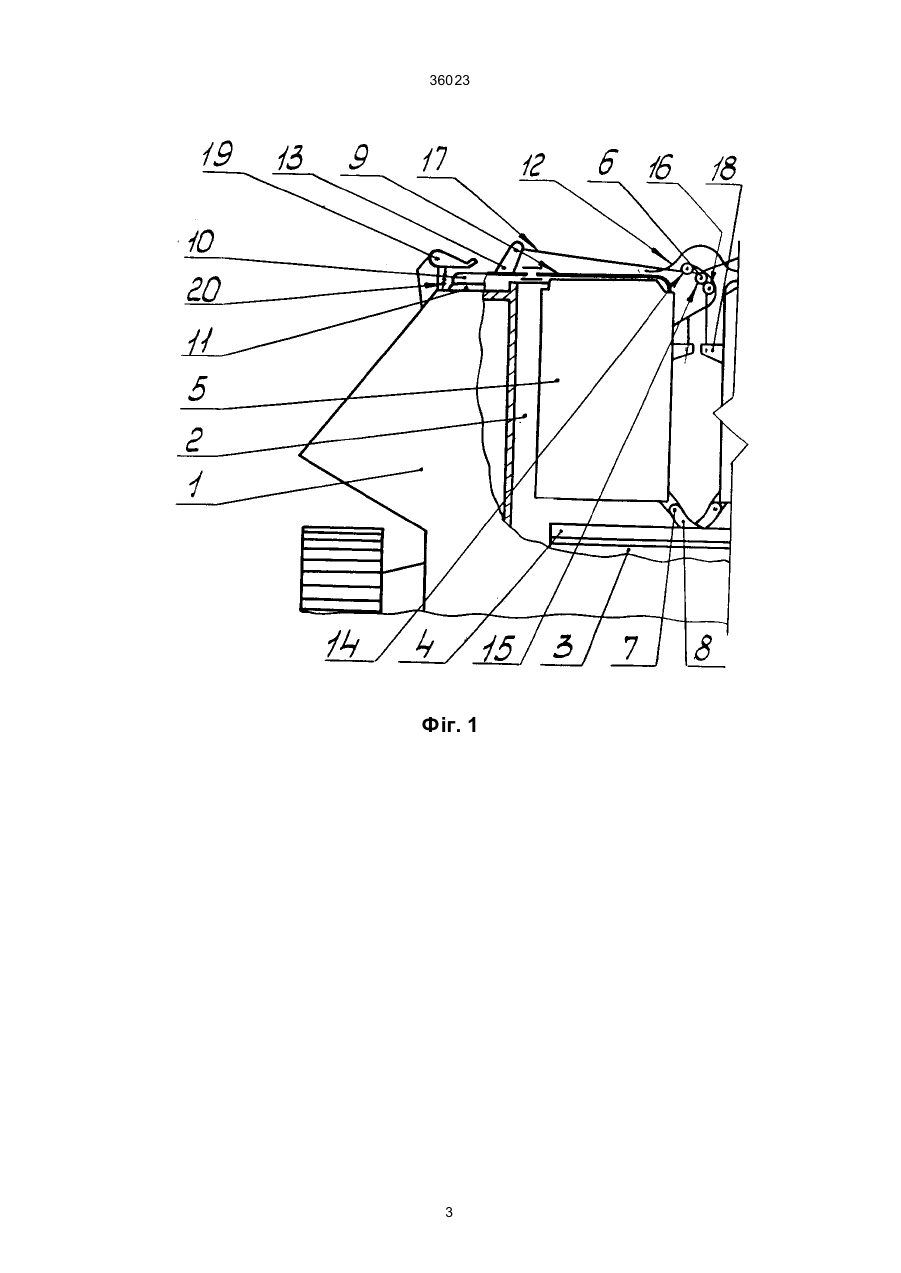

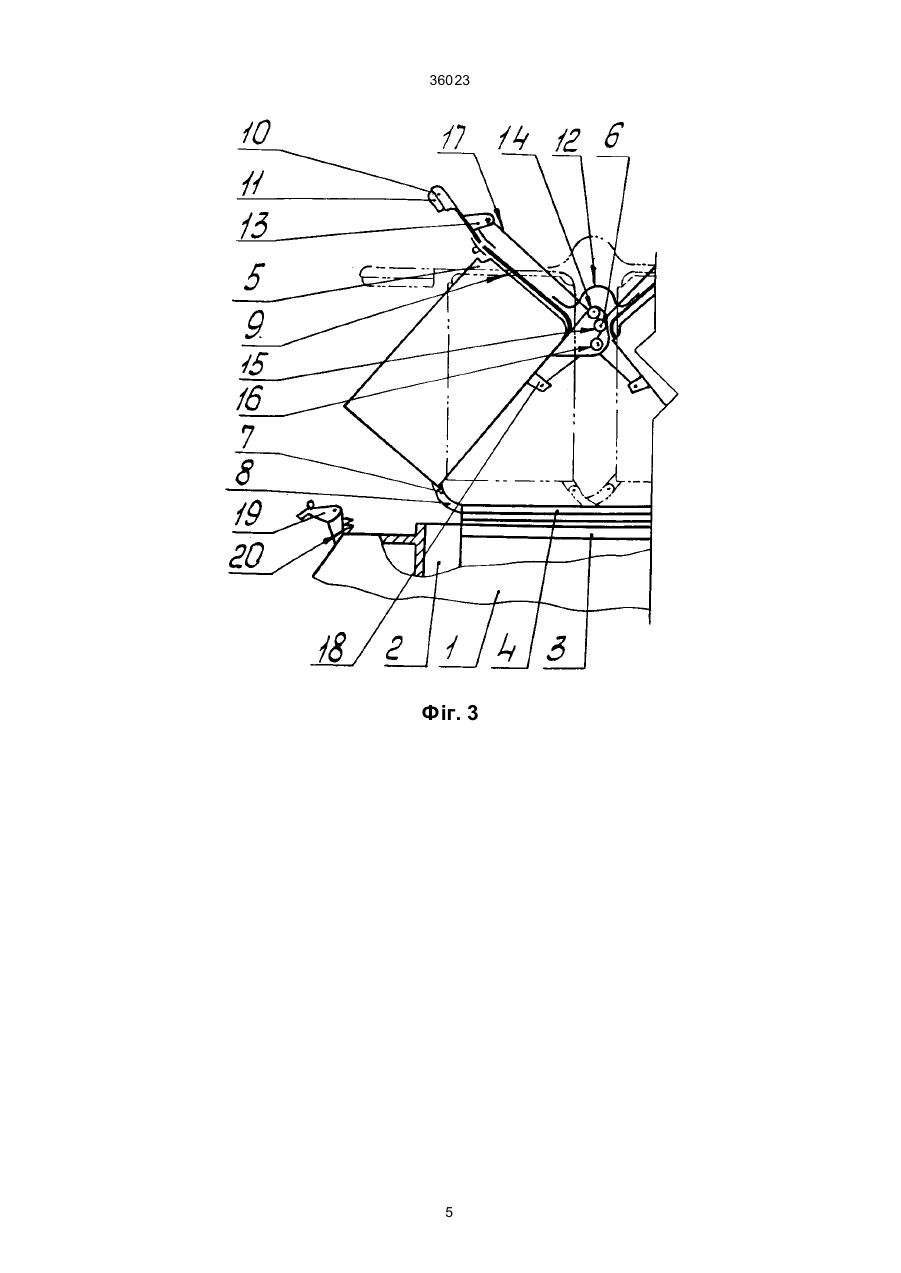

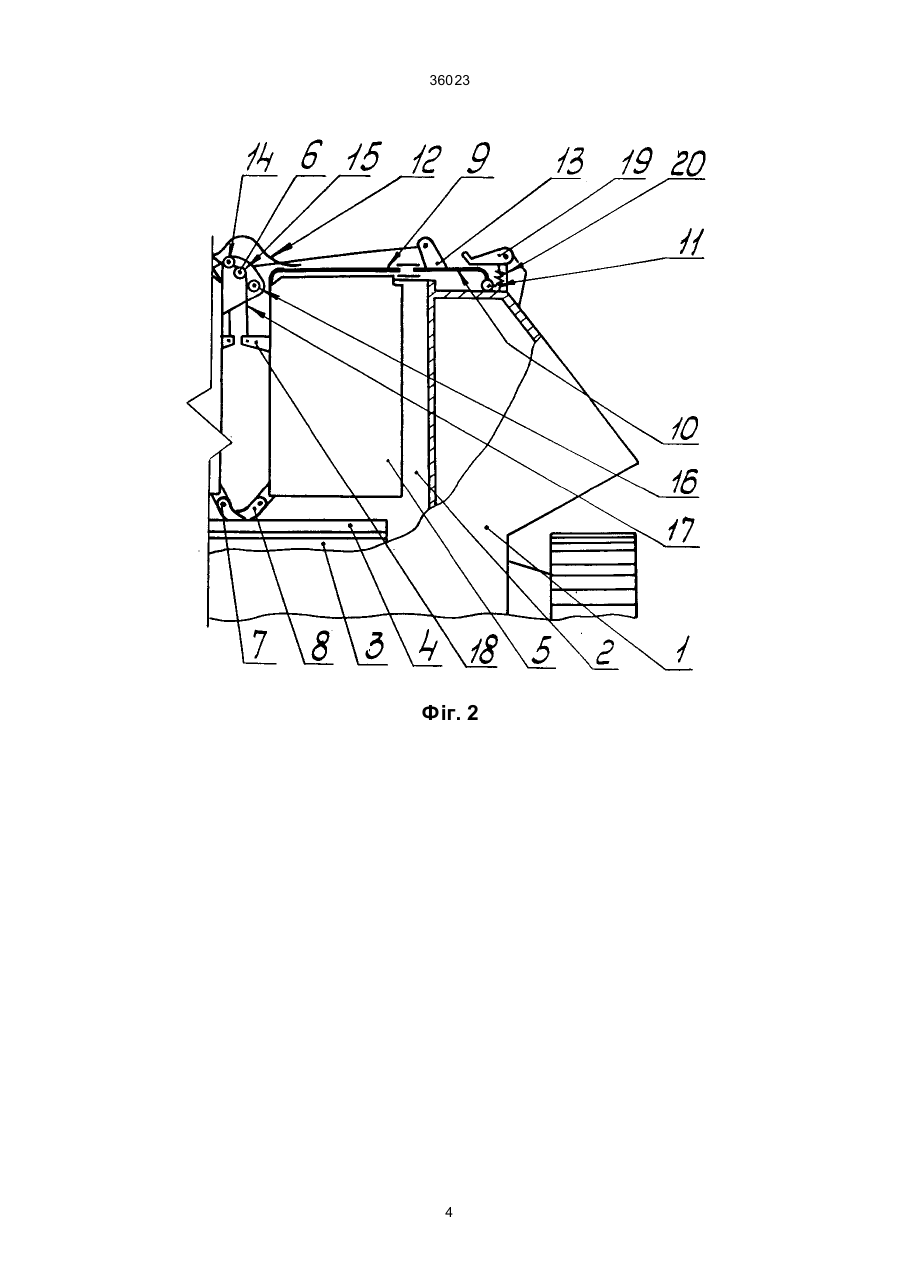

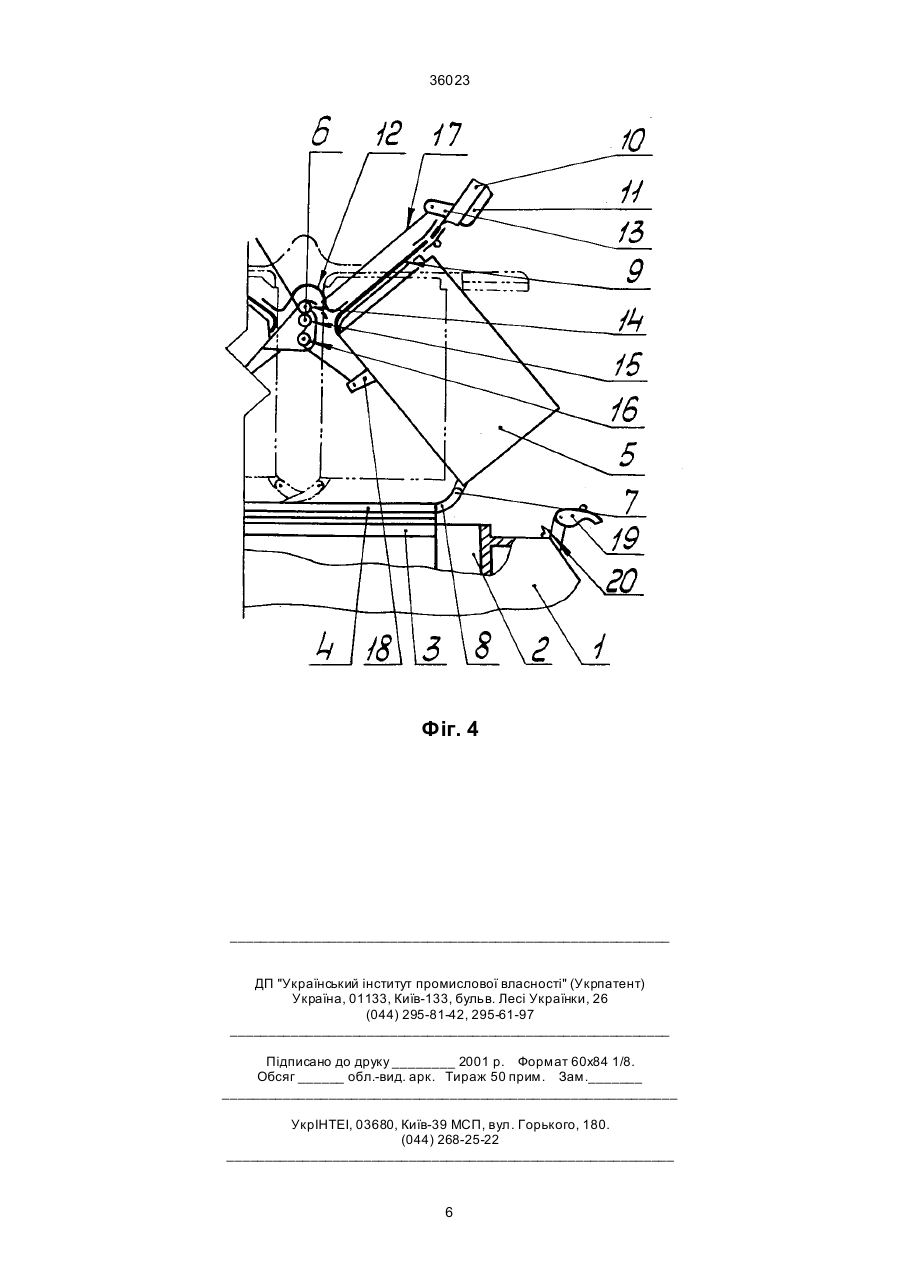

1. Мінний загороджувач, який включає самохідне шасі з броньованим корпусом, устаткування 36023 хом розведення основ блоків, на відміну від прототипу, обладнаним зверху панелями. Виконання устаткування мінування з плоскими блоками контейнера, обладнаними зверху панелями, які закривають в транспортному положенні отвір в корпусі, забезпечує захист устаткування мінування від пилу, опадів, ураження вогнем противника зверху, зменшує час підготовки до роботи, не потребує виходу членів екіпажу з броньованого корпуса, що виключає можливість їx ураження вогнем противника. Виконання панелей з шарнірно закріпленими закрилками, а устатк ування мінування виконаним з можливістю підйому закрилків при розведенні основ плоских блоків контейнера, забезпечуючи тим самим відведення закрилків від траєкторії польоту касети з мінами, дозволяє виконати мінний загороджувач мінімальної висоти, що робить його більш захищеним від вогню супротивника на марші. Шарнірне закріплення закрилків забезпечує доступ для огляду i обслуго вування устатк ування мінування у середині корпусу без його підйому. В цілому даному мінному загороджувачу притаманні нові істотні властивості: надійний захист устаткування мінування в транспортному положенні від опадів i пилу, від ураження вогнем противника з повітря, виключення можливості ураження екіпажу вогнем противника при підготовці мінного загороджувача до роботи, понижена висота в транспортному положенні, що зменшує вірогідність ураження прицільним вогнем противника на марші. Суть винаходу пояснюється кресленнями, де: на фіг. 1, 2 показано мінний загороджувач в транспортному положенні (вигляд ззаду, з правого i лівого боків); на фіг. 3, 4 показано мінний загороджувач в робочому положенні (вигляд ззаду, правого i лівого боків). Мінний загороджувач складається із самохідного шaci з несучим броньованим корпусом 1 (фіг. 1, 2), в отворі 2 якого установлений підйомник 3 з устаткуванням мінування 4 з поворотною платформою. Плоскі блоки 5 контейнера для касет з мінами з'єднані зверху шapнipом 6 i установлені на поворотній платформі на шарнірах 7 важелів 8 механізму зміни кута нахилу касет зведенням (розведенням) основ плоских блоків контейнера. Зверху плоских блоків 5 контейнера установлені панелі 9 з шарнірно з'єднаними закрилками 10. Панелі 9 i закрилки 10 по периметру обладнані торцевим ущільненням 11. Панелі 9 між собою з'єднані еластичним ущільненням 12. Закрилки 10 зверху обладнані важелями 13, які через напрямний ролик 14, шарнір 6 з роликом 15, відхиляючий ролик 16 на плоскім блоці 5 з'єднані тросом 17 з важелем 18 на тильній стороні протилежного плоского блоку 5 контейнера. Панелі 9 i закрилки 10 додатково притиснуті до корпусу притискачами 19 з сервопружинами 20. Мінний загороджувач працює таким чином. При підготовці до роботи устатк ування мінування 4 (фіг. 1, 2) підйомником 3 піднімається в робоче положення над корпусом 1 самохідного шасі. При цьому разом з плоскими блоками 5 контейнера піднімаються панелі 9 із закрилками 10, утримувані в горизонтальному положенні за важіль 13 тросом 17. При підйомі закрилки 10 піднімають притискувачі 19. Сервопружина 20 (фіг. 3, 4) при переході через вісь коливання притискувача 19 відкидає його i фіксує у відкинутому положенні. Підняті на робочу висоту плоскі блоки контейнера з панелями 9 показані на фіг. 3, 4 штри х-пунктирними лініями. При виставці кута нахилу касет основи плоских блоків 5 (фіг. 3, 4) контейнера розводяться в сторони на важелях 8 механізму розведення плоских блоків 5 контейнера, обопільно прокручуючи їх в шарнірі 6. При цьому відхиляючий ролик 16 згинає трос 17 і підіймає закрилки 10, відводячи їх від траєкторії польоту касет з мінами. Після підйому уста ткування мінування 4 над корпусом 1 поворотом поворотної платформи установлюється напрям викидання мін. Робоче положення мінного загороджувача показано на фіг. 3, 4. Викидання касет з мінами здійснюється традиційним способом. Переведення мінного загороджувача в транспортне положення здійснюється в зворотній послідовності. При зближенні основ плоских блоків 5 контейнера відхиляючий ролик 16 повертається в початкове положення. При опусканні устатк ування мінування 4 панелі 9 і закрилки 10 лягають на корпус 1, притискуючи до нього ущільнення 11. В цьому положенні мінний загороджувач виходить в безпечну зону, де екіпаж вручну переводить притискувачі 19 із відкинутого положення в робоче. Мінний загороджувач (фіг. 1, 2) го товий для руху в транспортному режимі. 2 36023 Фіг. 1 3 36023 Фіг. 2 4 36023 Фіг. 3 5 36023 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
