Контейнер із змінними касетами

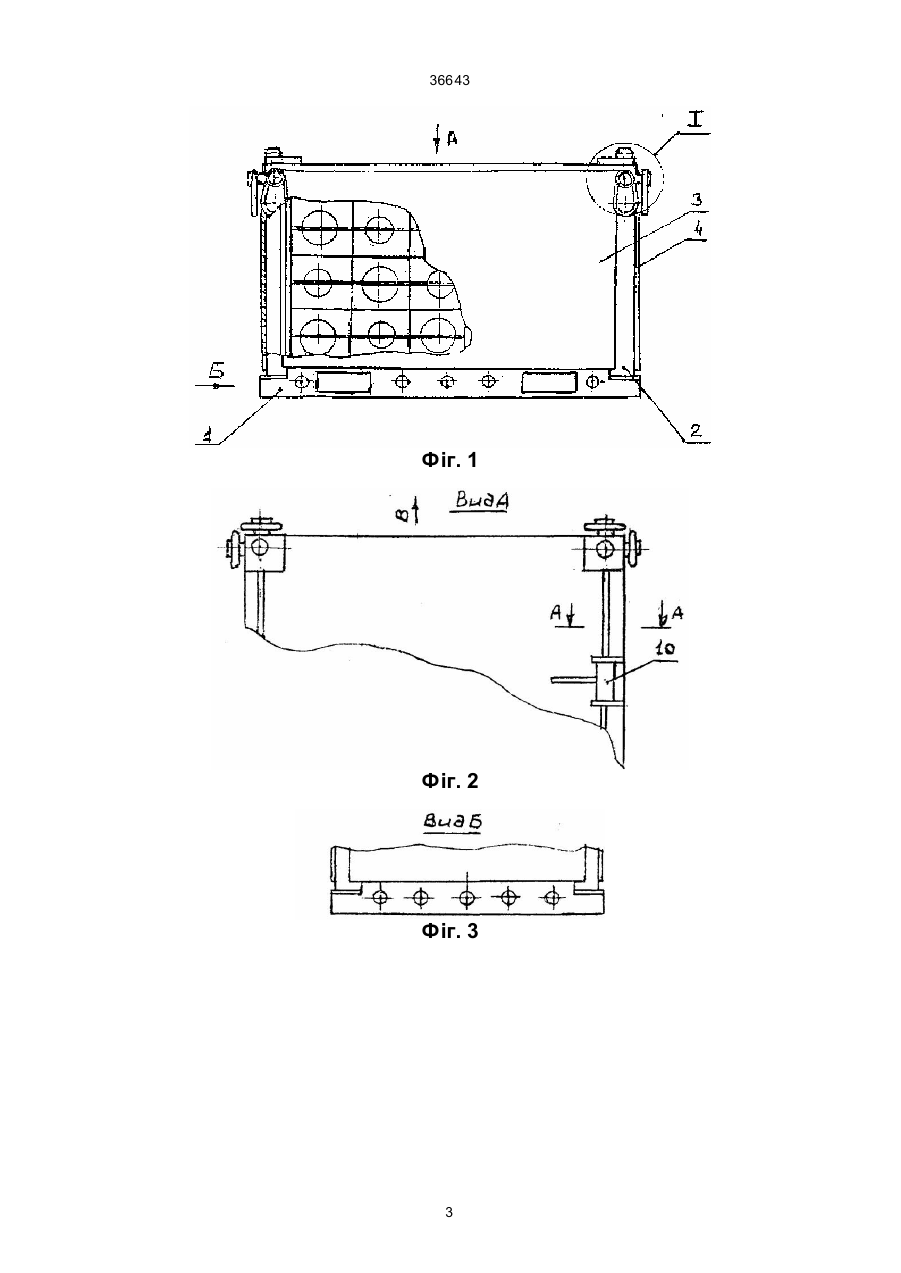

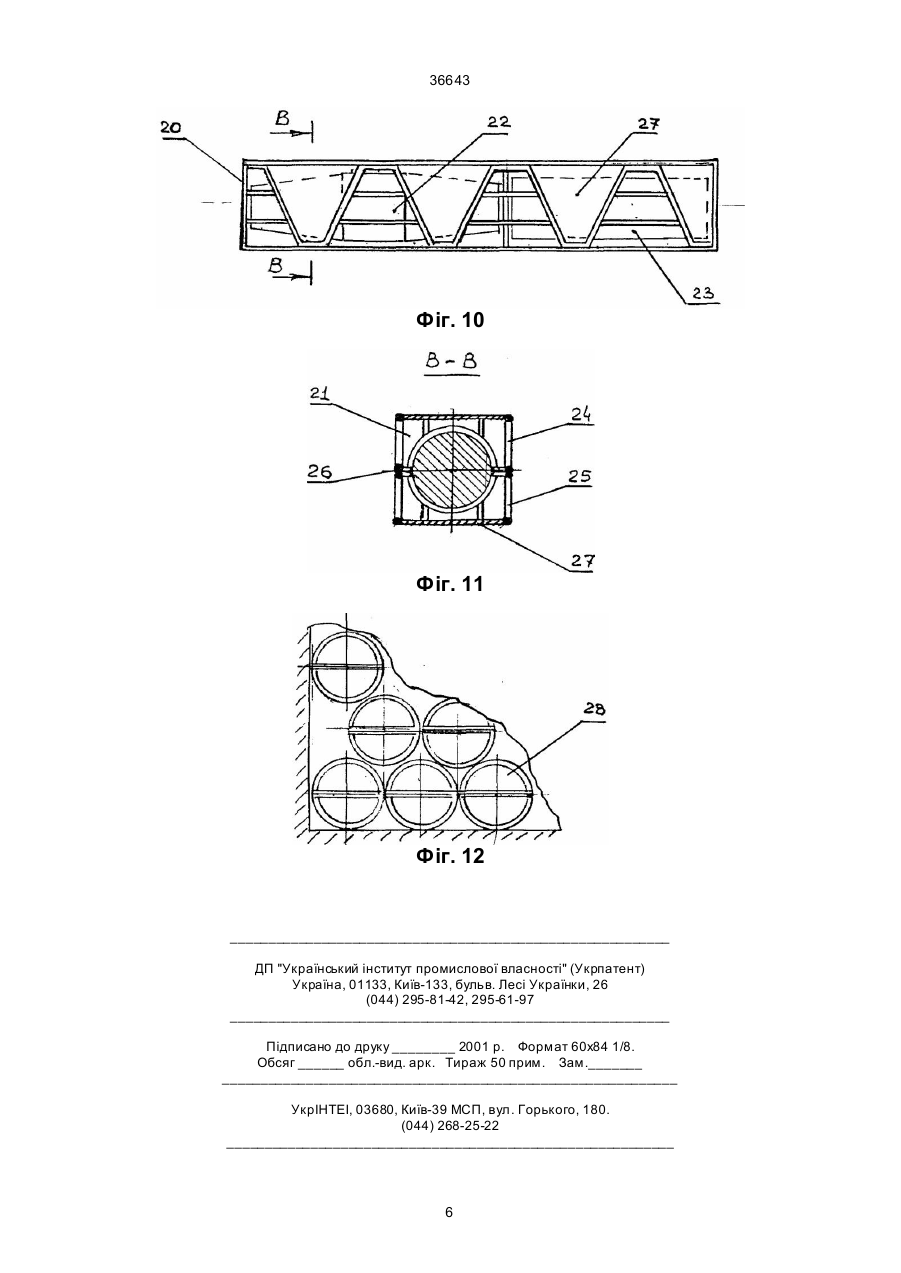

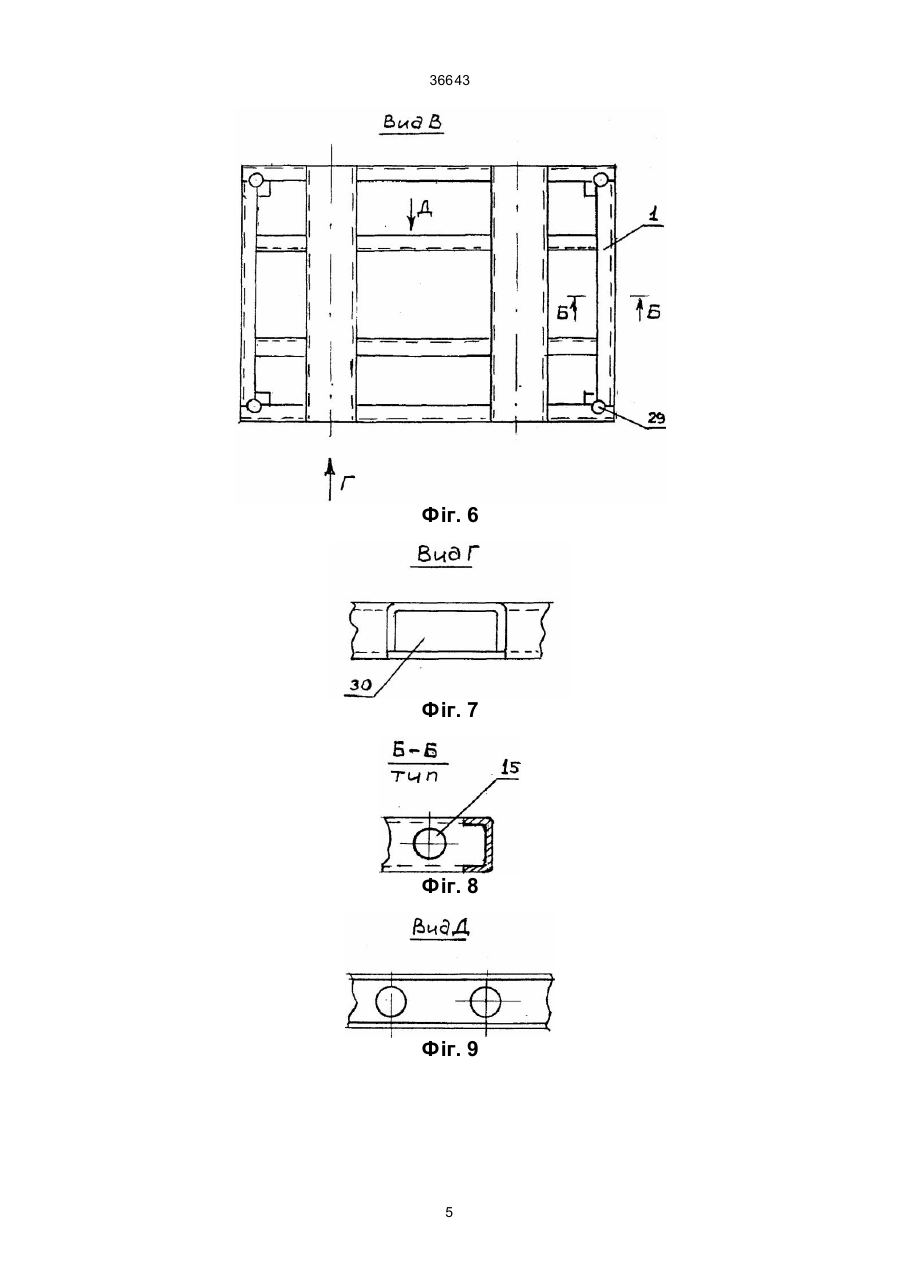

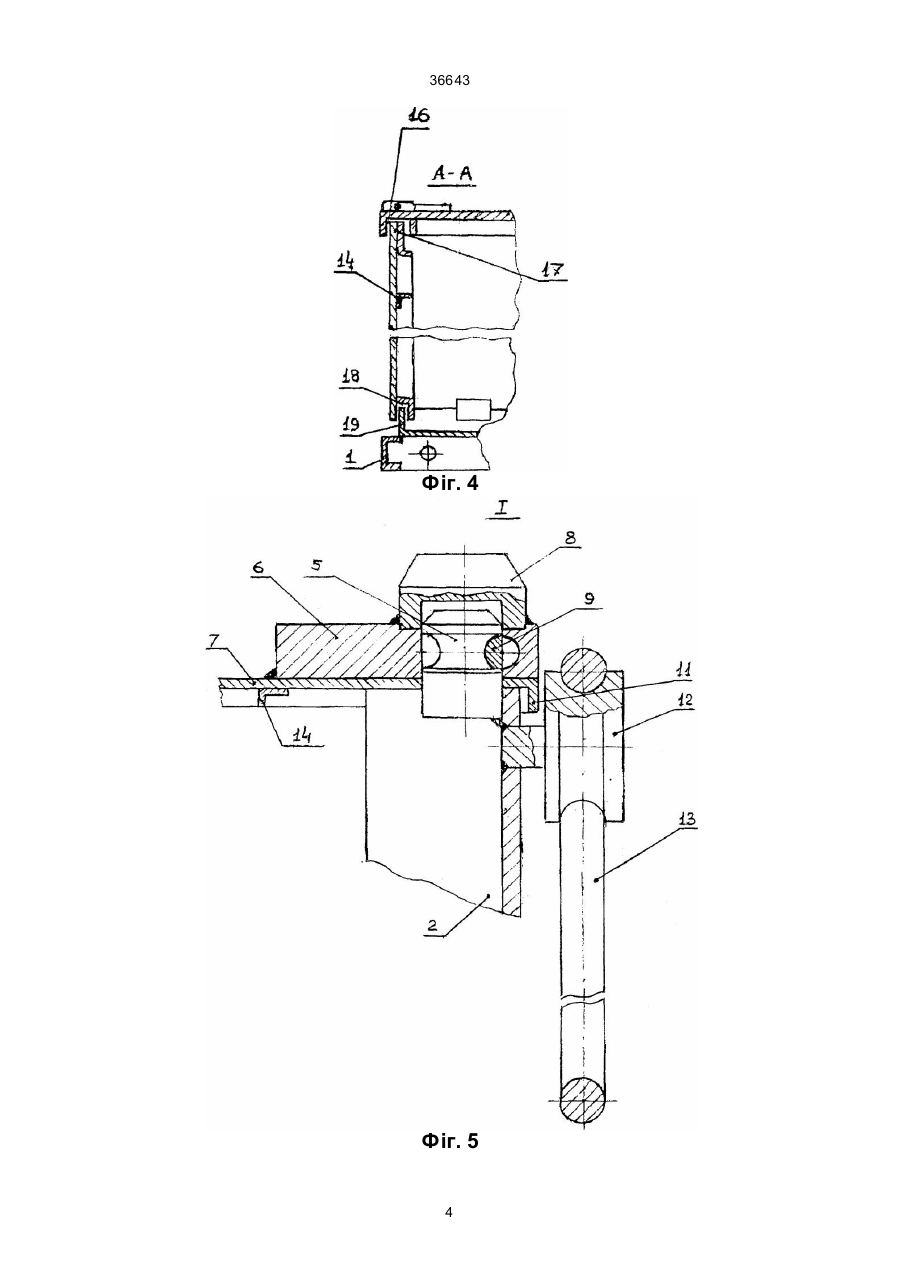

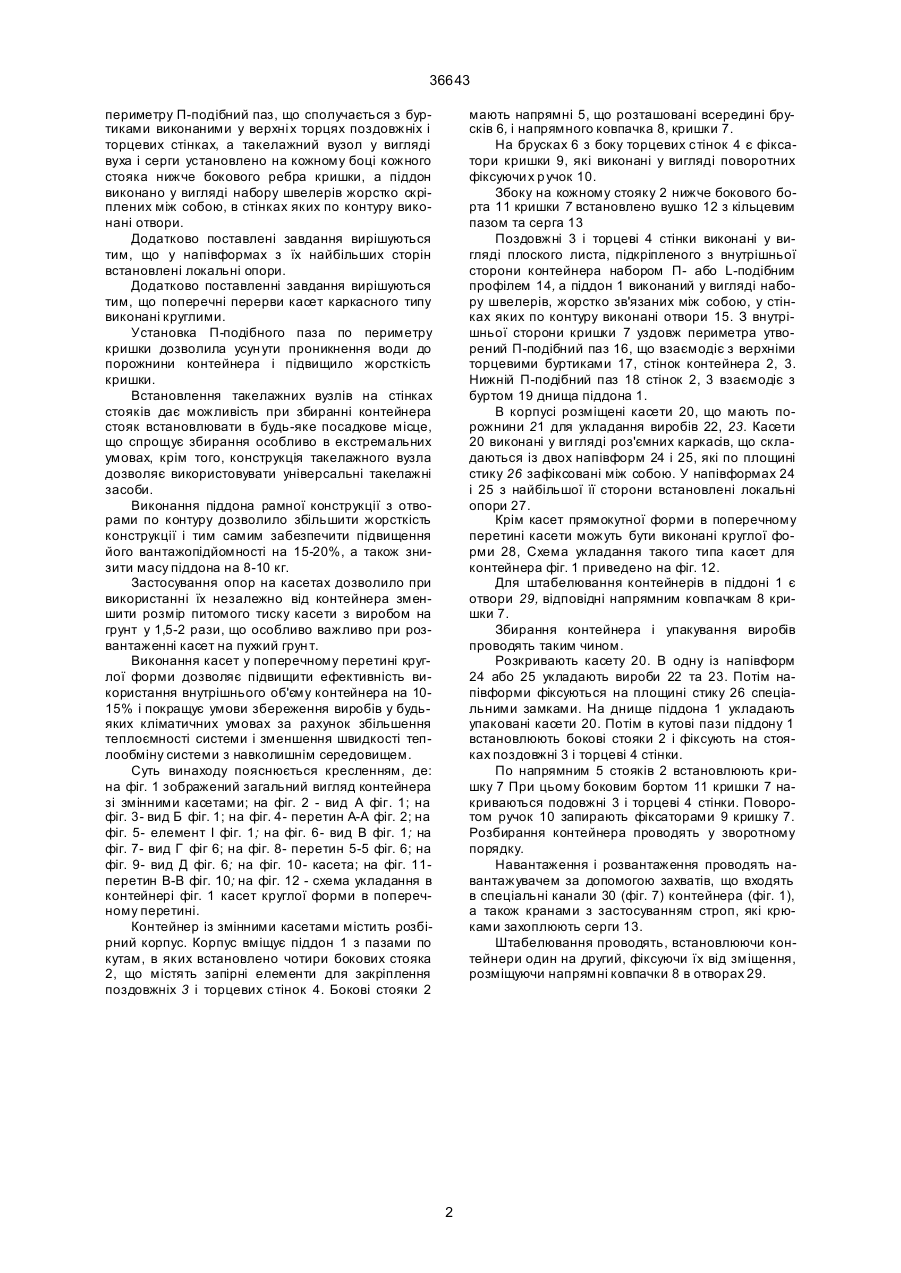

1. Контейнер із змінними касетами, що містить розбірний корпус, днище якого жорстко закріплено на піддоні, в якому встановлені бокові стояки, що містять запірні елементи, в яких закріплені поздовжні і торцеві стінки, а зверху в напрямних бокових стояках закріплена кришка, яка з внутрішнього боку має по периметру буртик, що сполучається з відповідними буртиками, виконаними у верхні х і 36643 периметру П-подібний паз, що сполучається з буртиками виконаними у верхні х торцях поздовжніх і торцевих стінках, а такелажний вузол у вигляді вуха і серги установлено на кожному боці кожного стояка нижче бокового ребра кришки, а піддон виконано у вигляді набору швелерів жорстко скріплених між собою, в стінках яких по контуру виконані отвори. Додатково поставлені завдання вирішуються тим, що у напівформах з їх найбільших сторін встановлені локальні опори. Додатково поставленні завдання вирішуються тим, що поперечні перерви касет каркасного типу виконані круглими. Установка П-подібного паза по периметру кришки дозволила усун ути проникнення води до порожнини контейнера і підвищило жорсткість кришки. Встановлення такелажних вузлів на стінках стояків дає можливість при збиранні контейнера стояк встановлювати в будь-яке посадкове місце, що спрощує збирання особливо в екстремальних умовах, крім того, конструкція такелажного вузла дозволяє використовувати універсальні такелажні засоби. Виконання піддона рамної конструкції з отворами по контуру дозволило збільшити жорсткість конструкції і тим самим забезпечити підвищення його вантажопідйомності на 15-20%, а також знизити масу піддона на 8-10 кг. Застосування опор на касетах дозволило при використанні їх незалежно від контейнера зменшити розмір питомого тиску касети з виробом на грунт у 1,5-2 рази, що особливо важливо при розвантаженні касет на пухкий грун т. Виконання касет у поперечному перетині круглої форми дозволяє підвищити ефективність використання внутрішнього об'єму контейнера на 1015% і покращує умови збереження виробів у будьяких кліматичних умовах за рахунок збільшення теплоємності системи і зменшення швидкості теплообміну системи з навколишнім середовищем. Суть винаходу пояснюється кресленням, де: на фіг. 1 зображений загальний вигляд контейнера зі змінними касетами; на фіг. 2 - вид А фіг. 1; на фіг. 3- вид Б фіг. 1; на фіг. 4- перетин А-А фіг. 2; на фіг. 5- елемент І фіг. 1; на фіг. 6- вид В фіг. 1; на фіг. 7- вид Г фіг 6; на фіг. 8- перетин 5-5 фіг. 6; на фіг. 9- вид Д фіг. 6; на фіг. 10- касета; на фіг. 11перетин В-В фіг. 10; на фіг. 12 - схема укладання в контейнері фіг. 1 касет круглої форми в поперечному перетині. Контейнер із змінними касетами містить розбірний корпус. Корпус вміщує піддон 1 з пазами по кутам, в яких встановлено чотири бокових стояка 2, що містять запірні елементи для закріплення поздовжніх 3 і торцевих стінок 4. Бокові стояки 2 мають напрямні 5, що розташовані всередині брусків 6, і напрямного ковпачка 8, кришки 7. На брусках 6 з боку торцевих стінок 4 є фіксатори кришки 9, які виконані у вигляді поворотних фіксуючи х р учок 10. Збоку на кожному стояку 2 нижче бокового борта 11 кришки 7 встановлено вушко 12 з кільцевим пазом та серга 13 Поздовжні 3 і торцеві 4 стінки виконані у вигляді плоского листа, підкріпленого з внутрішньої сторони контейнера набором П- або L-подібним профілем 14, а піддон 1 виконаний у вигляді набору швелерів, жорстко зв'язаних між собою, у стінках яких по контуру виконані отвори 15. З внутрішньої сторони кришки 7 уздовж периметра утворений П-подібний паз 16, що взаємодіє з верхніми торцевими буртиками 17, стінок контейнера 2, 3. Нижній П-подібний паз 18 стінок 2, 3 взаємодіє з буртом 19 днища піддона 1. В корпусі розміщені касети 20, що мають порожнини 21 для укладання виробів 22, 23. Касети 20 виконані у ви гляді роз'ємних каркасів, що складаються із двох напівформ 24 і 25, які по площині стику 26 зафіксовані між собою. У напівформах 24 і 25 з найбільшої її сторони встановлені локальні опори 27. Крім касет прямокутної форми в поперечному перетині касети можуть бути виконані круглої форми 28, Схема укладання такого типа касет для контейнера фіг. 1 приведено на фіг. 12. Для штабелювання контейнерів в піддоні 1 є отвори 29, відповідні напрямним ковпачкам 8 кришки 7. Збирання контейнера і упакування виробів проводять таким чином. Розкривають касету 20. В одну із напівформ 24 або 25 укладають вироби 22 та 23. Потім напівформи фіксуються на площині стику 26 спеціальними замками. На днище піддона 1 укладають упаковані касети 20. Потім в кутові пази піддону 1 встановлюють бокові стояки 2 і фіксують на стояках поздовжні 3 і торцеві 4 стінки. По напрямним 5 стояків 2 встановлюють кришку 7 При цьому боковим бортом 11 кришки 7 накриваються подовжні 3 і торцеві 4 стінки. Поворотом ручок 10 запирають фіксаторами 9 кришку 7. Розбирання контейнера проводять у зворотному порядку. Навантаження і розвантаження проводять навантажувачем за допомогою захватів, що входять в спеціальні канали 30 (фіг. 7) контейнера (фіг. 1), а також кранами з застосуванням строп, які крюками захоплюють серги 13. Штабелювання проводять, встановлюючи контейнери один на другий, фіксуючи їх від зміщення, розміщуючи напрямні ковпачки 8 в отворах 29. 2 36643 Фіг. 1 Фіг. 2 Фіг. 3 3 36643 Фіг. 4 Фіг. 5 4 36643 Фіг. 6 Фіг. 7 Фіг. 8 Фіг. 9 5 36643 Фіг. 10 Фіг. 11 Фіг. 12 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
