Контейнер для зберігання і транспортування двуфланцевих котушек

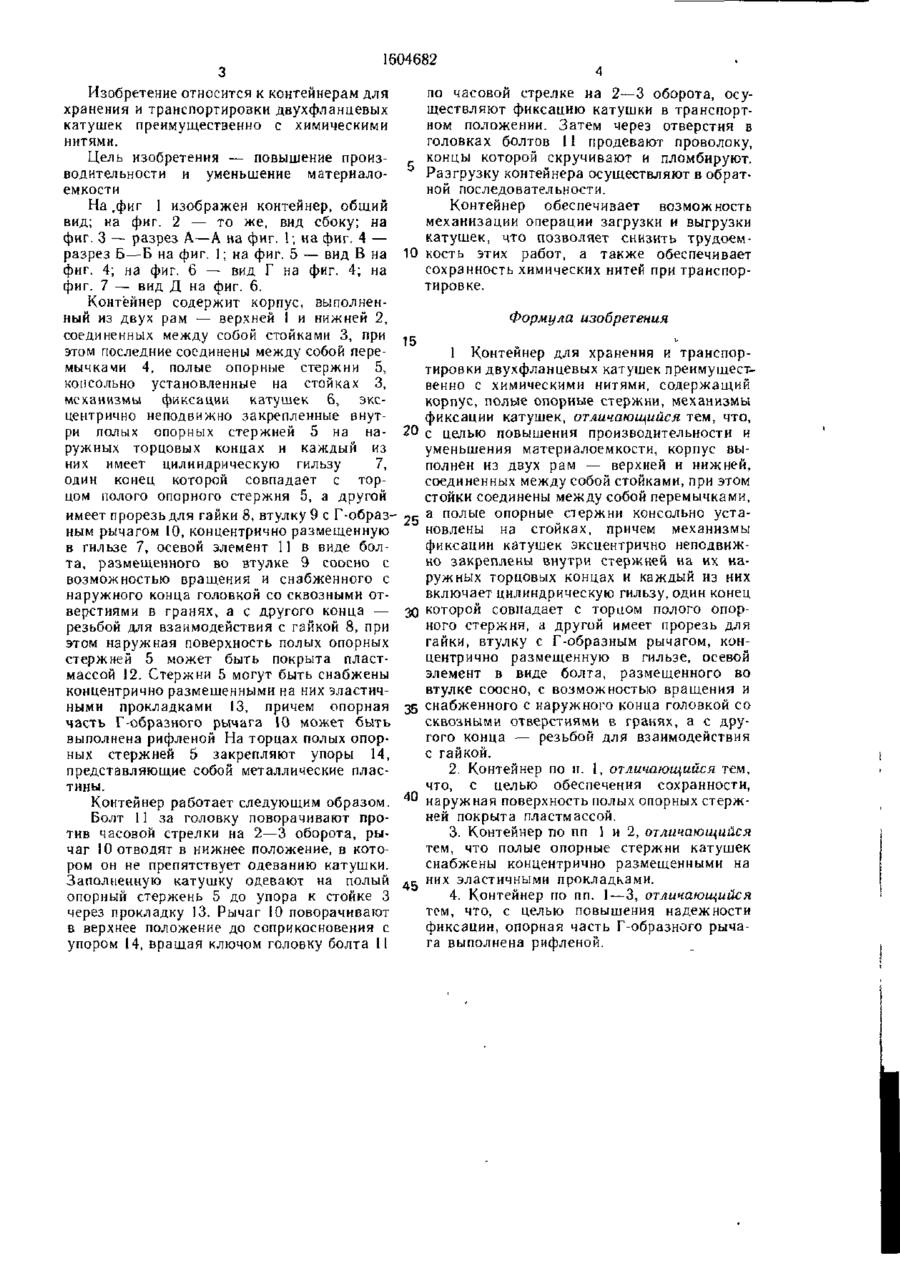

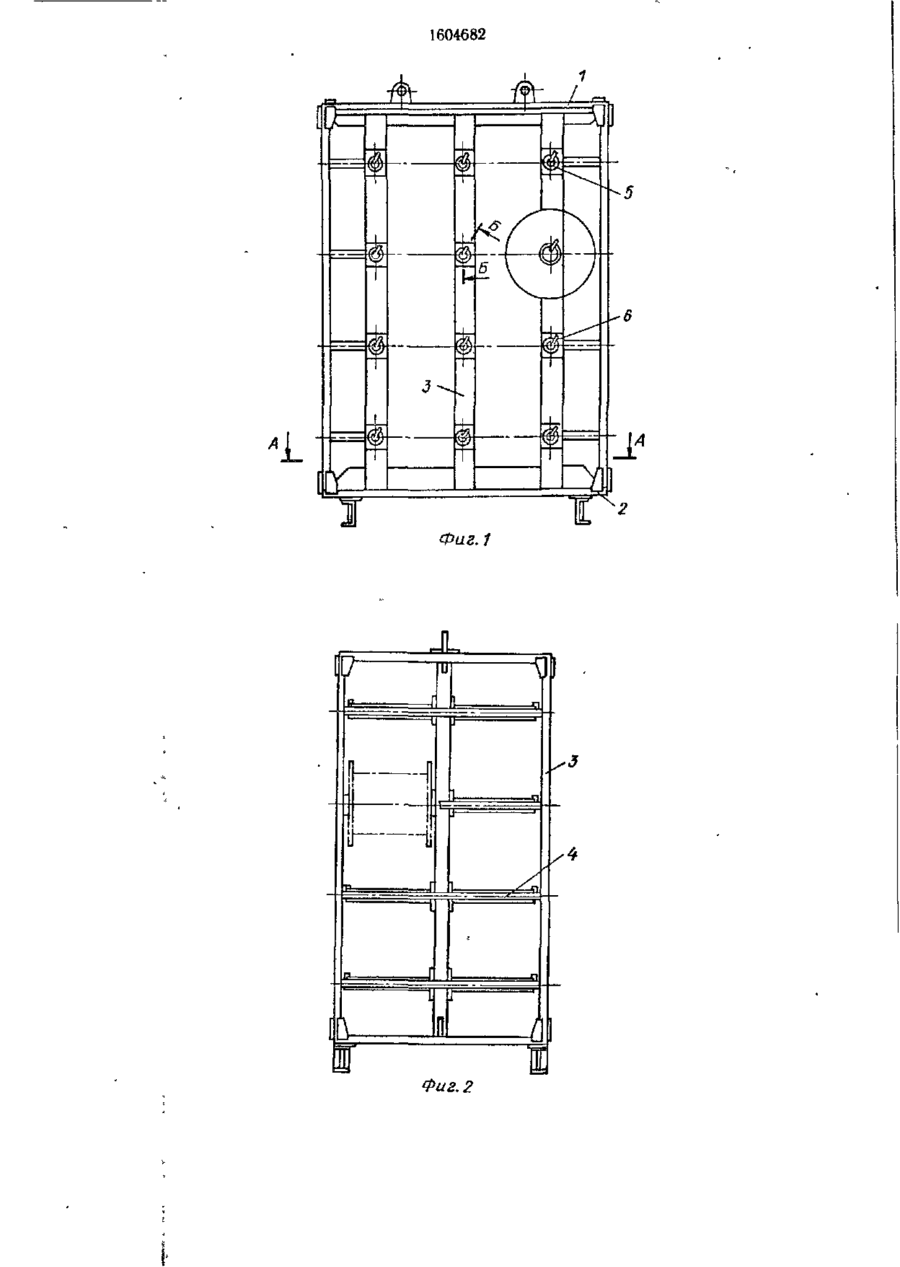

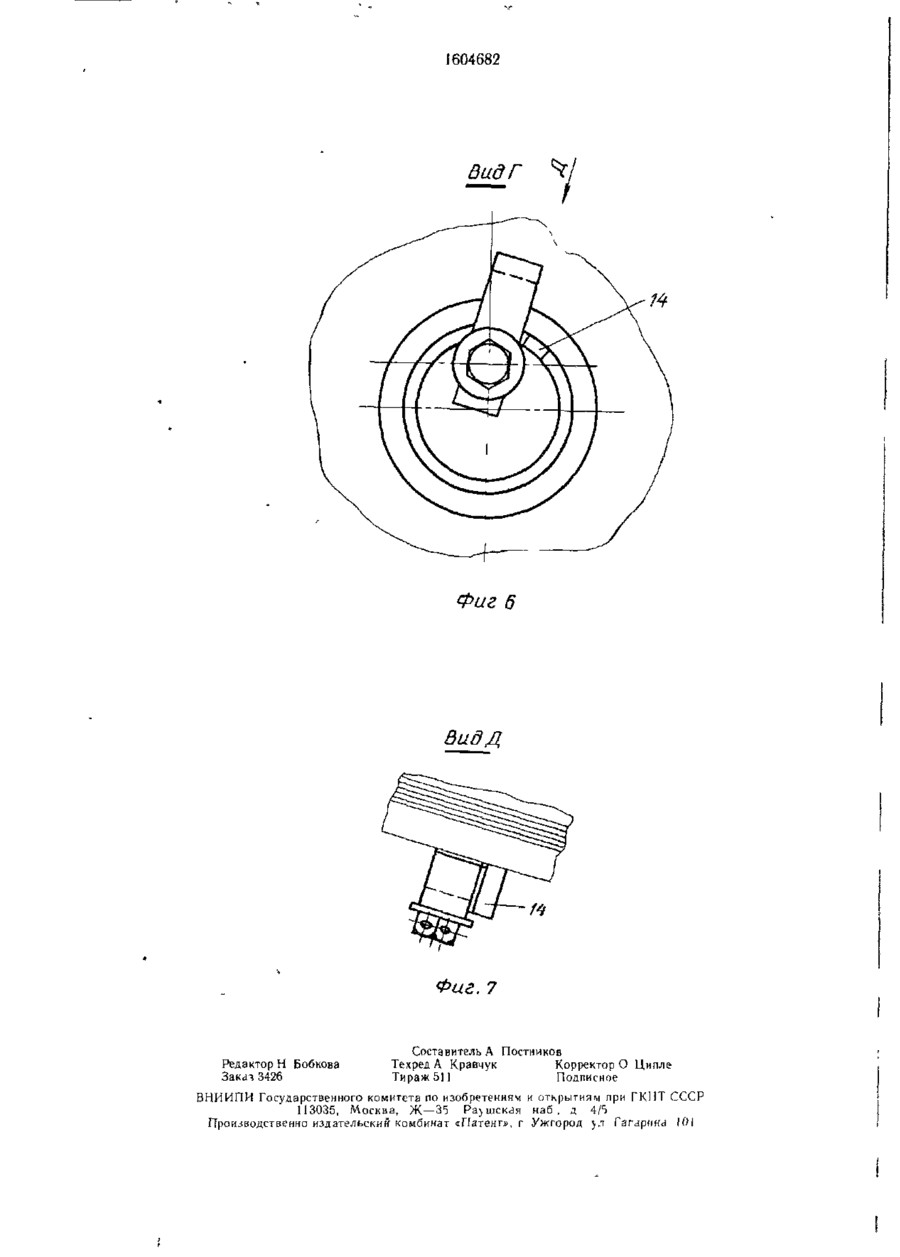

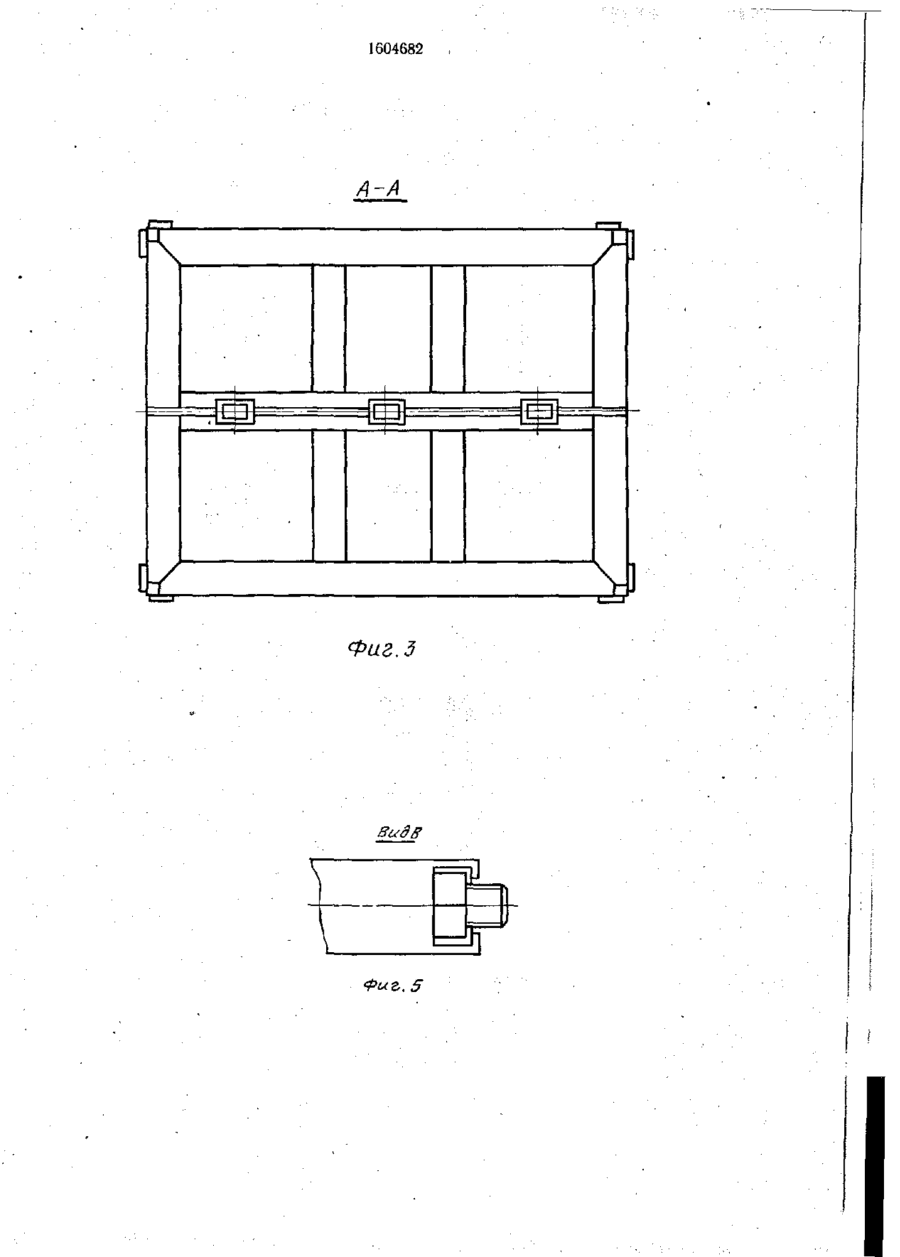

Изобретение относится к контейнерам для хранения и транспортировки двухфланцевых катушек преимущественно с химическими нитями. Цель изобретения — повышение производительности и уменьшение материалоемкости. Контейнер содержит каркасный корпус, на котором размещены полые опорные стержни 5 с механизмами фиксации катушек, при этом каждый из механизмов фиксации катушек включает гильзу 7, один конец которой совпадает с торцом полого стержня 5, а другой имеет прорезь для гайки 8, втулку 9 с Г-образным рычагом 10, концентрично размещенную в гильзе 7, осевой элемент 11 в виде болта, размещенного во втулке 9 соосно с возможностью вращения. Каждый полый опорный стержень 5 с наружной поверхности покрыт пластмассой 12 и снабжен концентрично размещенной эластичной прокладкой 13. Контейнер позволяет механизировать операции загрузки и выгрузки катушек и повышает их сохранность при транспортировке. З з п.ф-лы, 7 ил. Б~Б 10 О) о О5 00 \\\ A \ \ \ \ \ \ \ \ \ \ ' V \ \ \ \ \ \ \ \ \ \ \ \ \ \ 1604682 Изобретение относится к контейнерам для хранения и транспортировки двухфланцевых катушек преимущественно с химическими нитями. Цель изобретения — повышение производительности и уменьшение материалоемкости На .фиг 1 изображен контейнер, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — разрез А—А на фиг. 1; на фиг. 4 — разрез Б—Б на фиг. 1; на фиг. 5 — вид В на фиг. 4; на фиг. 6 — вид Г на фиг. 4; на • фиг. 7 — вид Д на фиг. 6. Контейнер содержит корпус, выполненный из двух рам — верхней 1 и нижней 2, соединенных между собой стойками 3, при этом последние соединены между собой перемычками 4, полые опорные стержни 5, консольно установленные на стойках 3, механизмы фиксации катушек 6, эксцентрично неподвижно закрепленные внутри полых опорных стержней 5 на наружных торцовых концах и каждый из них имеет цилиндрическую гильзу 7, один конец которой совпадает с торцом полого опорного стержня 5, а другой имеет прорезь для гайки 8, втулку 9с Г-образным рычагом 10, концентрично размещенную в гильзе 7, осевой элемент 11 в виде болта, размещенного во втулке 9 соосно с возможностью вращения и снабженного с наружного конца головкой со сквозными отверстиями в гранях, а с другого конца — резьбой для взаимодействия с гайкой 8, при этом наружная поверхность полых опорных стержней 5 может быть покрыта пластмассой 12. Стержни 5 могут быть снабжены концентрично размешенными на них эластичными прокладками 13, причем опорная часть Г-образного рычага 10 может быть выполнена рифленой На торцах полых опорных стержней 5 закрепляют упоры 14, представляющие собой металлические пластины. Контейнер работает следующим образом. Болт 11 за головку поворачивают против часовой стрелки на 2—3 оборота, рычаг 10 отводят в нижнее положение, в котором он не препятствует одеванию катушки. Заполненную катушку одевают на полый опорный стержень 5 до упора к стойке 3 через прокладку 13. Рычаг 10 поворачивают в верхнее положение до соприкосновения с упором 14, вращая ключом головку болта II по часовой стрелке на 2—3 оборота, осуществляют фиксацию катушки в транспортном положении. Затем через отверстия в головках болтов 11 продевают проволоку, концы которой скручивают и пломбируют. Разгрузку контейнера осуществляют в обратной последовательности. Контейнер обеспечивает возможность механизации операции загрузки и выгрузки катушек, что позволяет снизить трудоем10 кость этих работ, а также обеспечивает сохранность химических нитей при транспортировке. Формула изобретения 1 Контейнер для хранения и транспортировки двухфланцевых катушек преимущественно с химическими нитями, содержащий корпус, полые опорные стержни, механизмы фиксации катушек, отличающийся тем, что, 20 с целью повышения производительности и уменьшения материалоемкости, корпус выполнен из двух рам — верхней и нижней, соединенных между собой стойками, при этом стойки соединены между собой перемычками, - а полые опорные стержни консольно установлены на стоиках, причем механизмы фиксации катушек эксцентрично неподвижно закреплены внутри стержней на их наружных торцовых концах и каждый из них включает цилиндрическую гильзу, один конец 30 которой совпадает с торцом полого опорного стержня, а другой имеет прорезь для гайки, втулку с Г-образным рычагом, концентрично размещенную в гильзе, осевой элемент в виде болта, размещенного во втулке соосно, с возможностью вращения и 35 снабженного с наружного конца головкой со сквозными отверстиями в гранях, а с другого конца — резьбой для взаимодействия с гайкой. 2. Контейнер по п. 1, отличающийся тем, что, с целью обеспечения сохранности, наружная поверхность полых опорных стержней покрыта пластмассой. 3. Контейнер по пп 1 и 2, отличающийся тем, что полые опорные стержни катушек снабжены концентрично размещенными на них эластичными прокладками. 4. Контейнер по пп. 1—3, отличающийся тем, что, с целью повышения надежности фиксации, опорная часть Г-образного рычага выполнена рифленой. ?1 1604682 A Фиг. 1 JL ЇГИ и—-і У L Фиг. 2 1604682 A-A к y\ — гхд. — 1 — L_ : ^ - — -і Фаг.З Фиг, 5 г— — 1 L ^___ 1604682 Вид Г Фиг 6 ВидД Фиг. 7 Редактор Н Бобкова Закат 3426 Составитель А Постников Техред А Кравчук Корректор О Ципле Тираж 511 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКИТ СССР 113035, Москва, Ж — 3 5 Ра>шская наб , д 4/5 Производственно издательский комбинат «Патент», г Ужгород >л Гагарина 101
