Одноразовий шприц

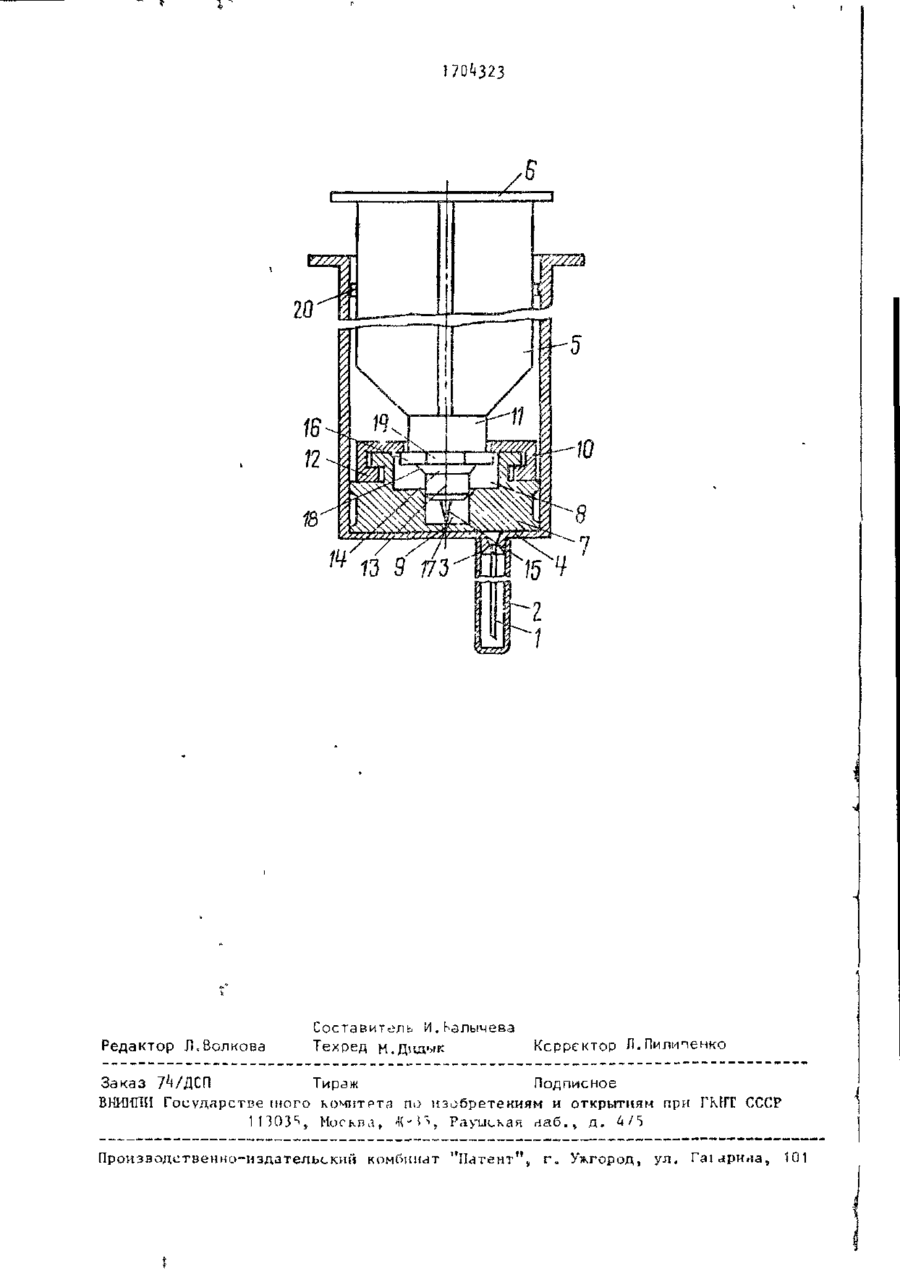

ДЛЯ СЛУЖ1БНОГО ПОЛЬЗОВАНИЯ ЭКЗ № СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1 A 61 М 5/50 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ҐННТ СССР ТВУ (21) 4777699/1* (22) 05.12.89 (71) Полтавский завод "Знамя" (72) О,Н.Шанько и А.И.Касьянов (53) 615.^7(088.8) (56) Заявка ЕПВ № 030069**, кл. А 61 М 5/315, 1988. (5*0 ОДНОРАЗОВЫЙ ШПРИЦ (57) Изобретение относится к медицинской технике vi может быть использовано для производства инъекции, забора крови одноразового использова Изобретение относится к медицинской технике и может найти применение в медицине, ветеринарии как средство для производства инъекций, забора крови одноразового использования. Целью изобретения является повышение надежности. На чертеже представлен одноразовый шприцвосевом сечении. Он содержит иглу 1 с защитным наконечником 2, выполненную с помощью неразъемного соединения 3 с цилиндром k, шток 5 с упором 6, Внутри цилиндра расположен поршень, состоящий из двух взаимосвязанных частей. В обращенной к иглодержателю части 7 выполнена полость 8 с закрытой мембраной 9. Вторая часть выполнена в виде разъемной обоймы 10 с центральным отверстием, на 0,2-0,3 мм большим диаметра шейки 11 штока 5, изготовленной из двух половинок, т.е. разрезанной по вертикальной плоскости, проходящей через 1-92 ния. Цель изобретения состоит в повышении надежности разрушения шприца. Шприц содержит цилиндр ht поршень из двух взаимосвязанных частей I и 10, шток 5 со штырем 15, который при аспирации не касается мембраны 9, расположенной в части 7 поршня, а при инъекции прокалывает ее в начале хода, т.е. повторная инъекция становится невозможной, так как нарушается герметичность поршня, при этом подпоршневэя часть сообщается с надпоршневой. 1 ил. продольную ось цилиндра. Разъемная обойма 10 имеет внутренний бурт 12, иходящий в канавку части 7 поршня. Обойма 10 имеет диаметр наружной поверхности, на 0,02-0,0^ нм меньший диметра части 7 поршня. Шток 5 снабжен на свободном конце, размещенном в полости 8, цилиндрическим выступом 13 с конусом 1'*, штырем 1 ^ и шайбой 16, предотвращающим выход штока 5 из полости 8. іУток 5 имеет свободу вертикального возвратно-поступательного перемещения в полости 8 (для прокола4 мембраны 9 в начале рабочего хода поршчя - инъекции, герметизации при инъекции и пропуска воздуха при повторной попыт-ке аспирации). Полость 8 имеет цилиндрическую 17 и конусную 18 поверхности для герметизации при инъекции» Шайба 16 имеет диаметрально противоположные лыски 19 для прохода воздуха, т.е. разгерметизации нижней 1704323 час ги цилиндра при попытке повторного использовании шприца. На внутренней поверхности иипиндра U в верхней части выполнен ограничительный поясок 20, ограничивающий движение поршня при аспирации и препятствующий выемке поршни из цилиндра, Шприц работает следующим образом* При ходе штока вверх происходит аспирация; нижняя часть цилиндра 4 через иглу 1 заполняется лекарственным препаратом,, Заполнение происходит до тех пор, пока верхняя часть поршня не упрется в ограничительный поя- 15 сок 20 цилиндра. Вначале хода штока 5 вниз штырь 15 прокапывает мембрану 9 за счег П помещение вниз в полости ( 8. При этом цилиндрический выступ 13 и конус 14 штока 5 герметично уста- 20 навливаются f d ОТРЄТ Ь'Х поверхностях i 17 и 18, Происходит инъекция. При попытке повторного,изпоппения цилиндра противоположная упору о часть штока 5 перемещается в полости 8, 25 штырь 15 освобождает проделанное отверстие а мембране 9. При этом происходит разгерметизация нижней части цилиндра: воздух проходит через проделанное отверстие, лыски 19 шайбы 30 16 и центральное отверстие обоймы 10 в верхнюю часть цилиндра, т.е. набора жидкости не п{юисхопит и повторную инъекцию выполнить невозможно. При попытке выемки поршня из ци10 упирается п поясок 35 глиндра обойма 20, а шток 15 отсоединяется от поршня за счет упругости материала обоймы 10 и подбора соот ношений диаметМ ров шайбы 16 и центрального отверстия обоймы 10 ( 1 , 0 3 - 1 , 0 4 ) , а также толщины верхней части последней к внутреннему диаметру цилиндра (0,04-0,05). Применение предложенного шприца в клинических условиях позволяет соблюдать стерильность при проведении массовых инъекций уколов, прививок, забора крови для анализов, так как при этом соблюдается гарантированная невозможность повторного использования шприца, т . е . переноса инфекций, распространения опасных заболеваний в том числе и СПИДа. Ф о р м у л а и з о б р е т е н и я Одноразовый шприц, содержащий цилиндрический корпус с иглодержателем ні с размещенным в нем поршнем, мембрану, шток с упором и разрушающий шип, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, свободный конец штока включает последовательно выполненные на нем выступы с закрепленным на нем шипом, шайбу и шейку, а поршень состоит из двух взаимосвязанных частей, в обращенной к иглодержатели) части которого выполнена закрытая мембраной со стороны иглодеожателя полость, в которой размещен свободный конец штока с возможностью продольного перемещения внутри нее, другая часть поршня выполнена в виде разъемной обоймы с центральным отверстием, обхватывающим шейку штока, причем диаметр отверстия меньше диаметра шайбы. 170^323 7 Редактор Л.Волкова Составитель И.Ьалычева Техред м.Дндык Корректор Л.Пилипенко Заказ lh/ДСП Тираж Подписное В НИШИ Государстве шого КОЧИТРТЗ по изобретениям и открытиям при ГКНТ СССР 11303^, Моеквл, -К-П, Рауиская лз.6.^ д . 4/S Производственно-издательский комбинат "Патент", г» Ужгород, ул. Гаіарима, 101
