Контейнер для зберігання і відокремлення буя

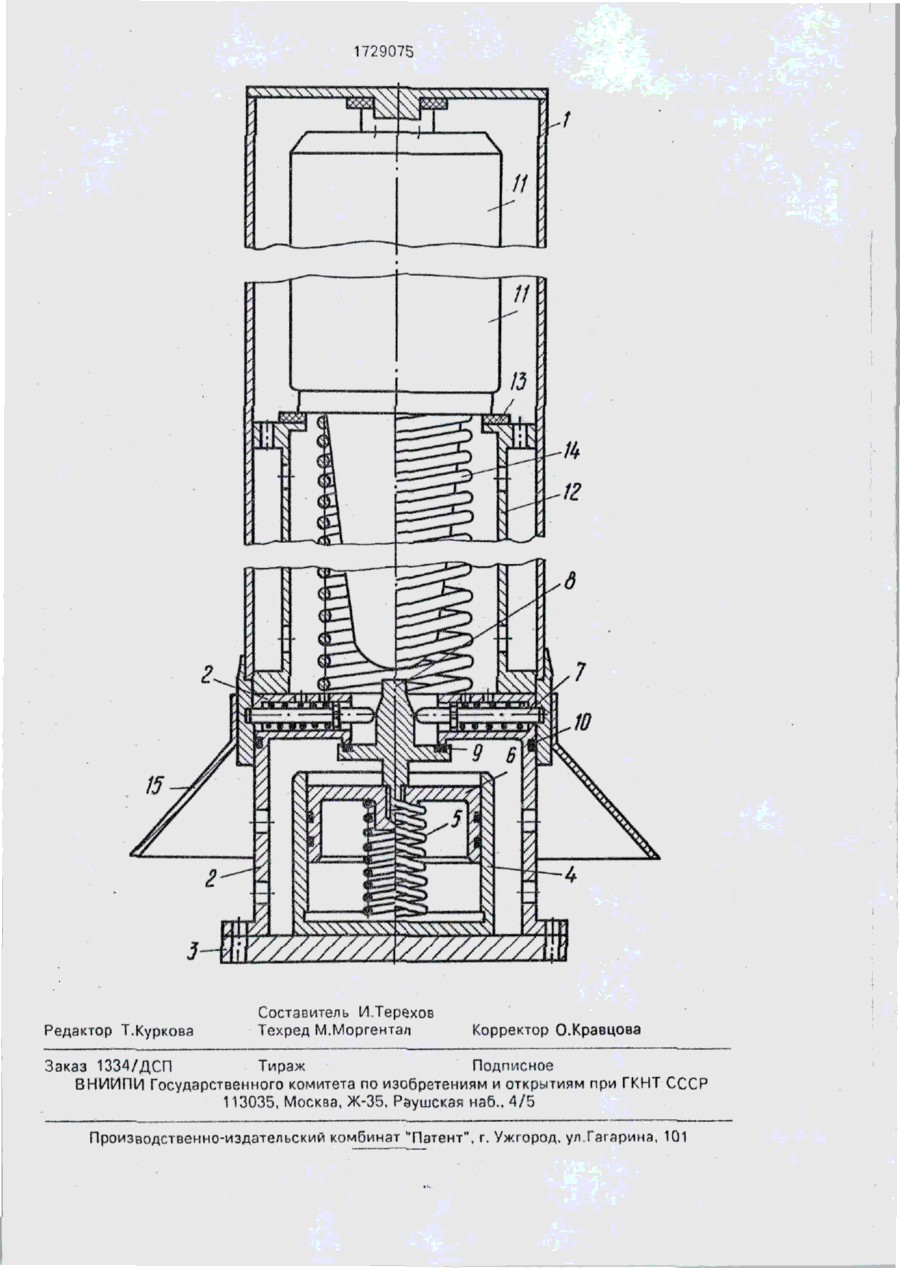

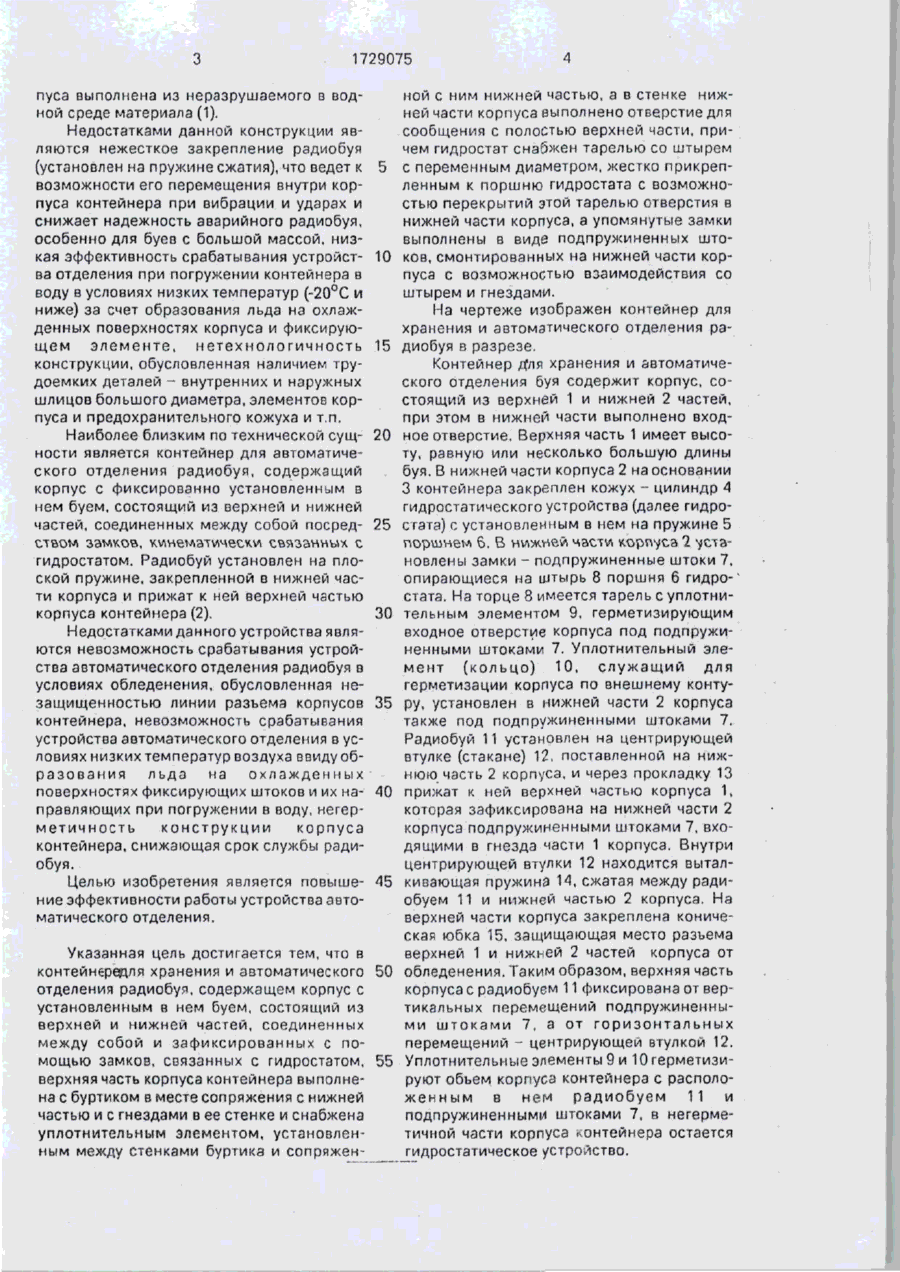

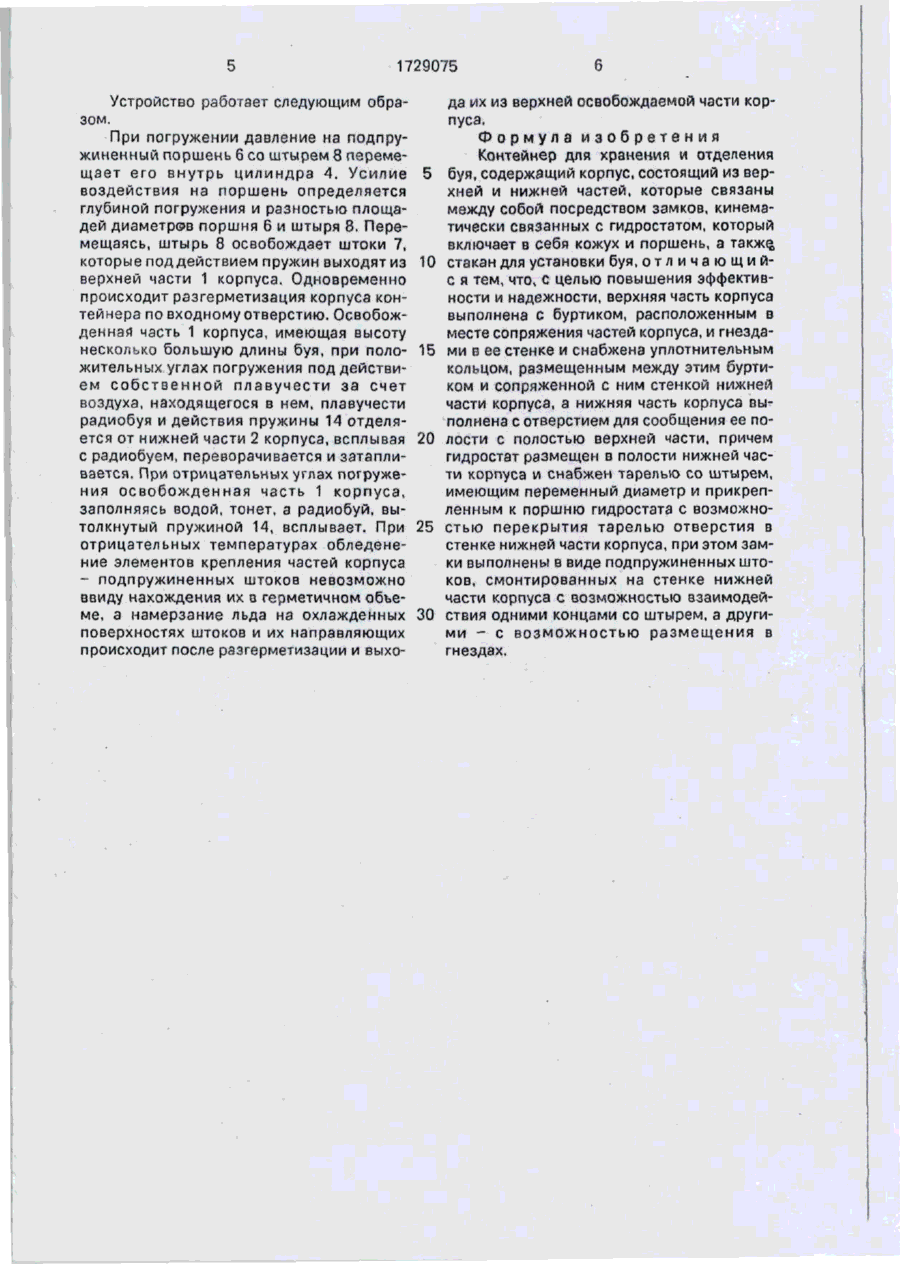

Изобретение относится к судостроению, в частности к контейнерам для радиобуев. Целью изобретения является повышение эффективности и надежности работы. Контейнер содержит корпус, состоящий из верхней 1 и нижней 2 частей. В нижней части 2 корпуса на основании 3 закреплен кожух 4 гидростата с установлен ным в нем на пружине 5 поршнем 6. В нижней части 2 корпуса установлены подпружиненные штоки 7, опирающиеся на запирающий втулку штырь 8, жестко связанный с поршнем 6 гидростатического устройства. На щтыре 8 имеется уллотнительный элемент 9, герметизирующий внутреннее отверстие корпуса под подпружиненными штоками 7. Уплотнительныйэлемент(кольцо) 10, герметизирующий корпус по внешнему контуру, установлен в нижней части 2 корпуса так же под подпружиненными штоками 7. Радиобуй 11 установлен на центрирующем стакане и через прокладку 13 прижат к ней верхней частью 1 корпуса. Внутри стакана находится выталкивающая пружина 14, сжатая между радиобуем 11 и нижней частью 2 корпуса. На верхней части корпуса закреплена юбка 15. защищающая место разъема верхней и нижней частей корпуса от обледенения, 1 ил. (Л С о Изобретение относится к судостроению и может быть использовано на судах, яхтах и других плавсредствах морского и речного флота, оснащаемых аварийными радиобуями, и обеспечивает хранение и автоматическое отделение аварийного радиобуя на глубине до 4 м при затоплении судна, определяя местонахождение затонувшего судна. Известен гидростатический аварийный маркер, содержащий герметичный корпус, выполненный с возможностью разгерметизации его внутренней полости и состоящий *із соединенных между собой посредством 15-92 крепления верхней и нижней частей, между которыми на пружине сжатия, расположенной в полости нижней части корпуса, установлен буй. При этом упомянутые верхняя и нижняя части соединены между собой с возможностью их отделения друг от друга и выхода буя из полости корпуса. Верхняя часть корпуса снабжена предохранительным кожухом, установленным в районе узла крепления верхней и нижней частей корпуса, которые соединены между собой с возможностью их взаимного перемещения вдоль узла их крепления. Верхняя часть кор G". 1729075 пуса выполнена из неразрушаемого в водной среде материала (1). Недостатками данной конструкции являются нежесткое закрепление радиобуя {установлен на пружине сжатия), что ведет к возможности его перемещения внутри корпуса контейнера при вибрации и ударах и снижает надежность аварийного радиобуя, особенно для буев с большой массой, низкая эффективность срабатывания устройства отделения при погружении контейнера в воду в условиях низких температур (-20°С и ниже} за счет образования льда на охлажденных поверхностях корпуса и фиксирующем элементе, нетехнологичность конструкции, обусловленная наличием трудоемких деталей - внутренних и наружных шлицов большого диаметра, элементов корпуса и предохранительного кожуха и т.п. Наиболее близким по технической сущности является контейнер для автоматического отделения радиобуя, содержащий корпус с фиксированно установленным в нем буем, состоящий из верхней и нижней частей, соединенных между собой посредством замков, кинематически связанных с гидростатом. Радиобуй установлен на плоской пружине, закрепленной в нижней части корпуса и прижат к ней верхней частью корпуса контейнера (2). Недостатками данного устройства являются невозможность срабатывания устройства автоматического отделения радиобуя в условиях обледенения, обусловленная незащищенностью линии разъема корпусов контейнера, невозможность срабатывания устройства автоматического отделения в условиях низких температур воздуха ввидуобрззования льда на охлажденных поверхностях фиксирующих штоков и их направляющих при погружении в воду, негерметичность конструкции корпуса контейнера, снижающая срок службы радиобуя. Целью изобретения является повышение эффективности работы устройства автоматического отделения. 5 10 15 20 25 30 35 40 45 Указанная цель достигается тем, что в контейнередля хранения и автоматического 50 отделения радиобуя, содержащем корпус с установленным в нем буем, состоящий из верхней и нижней частей, соединенных между собой и зафиксированных с помощью замков, связанных с гидростатом, 55 верхняя часть корпуса контейнера выполнена с буртиком в месте сопряжения с нижней частью и с гнездами в ее стенке и снабжена уплотнительным элементом, установленным между стенками буртика и сопряжен ной с ним нижней частью, а в стенке нижней части корпуса еыполнено отверстие для сообщения с полостью верхней части, причем гидростат снабжен тарелью со штырем с переменным диаметром, жестко прикрепленным к поршню гидростата с возможностью перекрытий этой тарелью отверстия в нижней части корпуса, а упомянутые замки выполнены в виде подпружиненных штоков, смонтированных на нижней части корпуса с возможностью взаимодействия со штырем и гнездами. На чертеже изображен контейнер для хранения и автоматического отделения радиобуя в разрезе. Контейнер д*ля хранения и автоматического отделения буя содержит корпус, состоящий из верхней 1 и нижней 2 частей, при этом в нижней части выполнено входное отверстие. Верхняя часть 1 имеет высоту, равную или несколько большую длины буя. В нижней части корпуса 2 на основании 3 контейнера закреплен кожух - цилиндр 4 гидростатического устройства (далее гидросгата) с установленным в нем на пружине 5 поршнем 6. В нижней части корпуса 2 установлены замки - подпружиненные штоки 7, опирающиеся на штырь 8 поршня 6 гидростата. На торце 8 имеется тарель с уплотнительным элементом 9, герметизирующим входное отверстие корпуса под подпружиненными штоками 7. Уплотнительный элемент (кольцо) 10, служащий для герметизации корпуса по внешнему контуру, установлен в нижней части 2 корпуса также под подпружиненными штоками 7. Радиобуй 11 установлен на центрирующей втулке (стакане) 12. поставленной на нижнюю часть 2 корпуса, и через прокладку 13 прижат к ней верхней частью корпуса 1, которая зафиксирована на нижней части 2 корпуса подпружиненными штоками 7, входящими в гнезда части 1 корпуса. Внутри центрирующей втулки 12 находится вытэлкивающая пружинз 14, сжатая между радиобуем 11 и нижней частью 2 корпуса. На верхней части корпуса закреплена коническая юбка 15, защищающая место разъема верхней 1 и нижней 2 частей корпуса от обледенения. Таким образом, верхняя часть корпуса с радиобуем 11 фиксирована от вертикальных перемещений подпружиненными штоками 7, а от горизонтальных перемещений - центрирующей втулкой 12. Уплотнительные элементы 9 и 10 герметизируют объем корпуса контейнера с расположенным в нем радиобуем 11 и подпружиненными штоками 7, в негерметичной части корпуса контейнера остается гидростатическое устройство. 1729075 Устройство работает следующим образом. При погружении давление на подпружиненный поршень 6 со штырем 8 перемещает его внутрь цилиндра 4. Усилие воздействия на поршень определяется глубиной погружения и разностью площадей диаметров поршня 6 и штыря 8. Перемещаясь, штырь 8 освобождает штоки 7, которые под действием пружин выходят из верхней части 1 корпуса. Одновременно происходит разгерметизация корпуса контейнера по входному отверстию. Освобожденная часть 1 корпуса, имеющая высоту несколько большую длины буя, при положительных углах погружения под действием собственной плавучести за счет воздуха, находящегося в нем, плавучести радиобуя и действия пружины 14 отделяется от нижней части 2 корпуса, всплывая с радиобуем, переворачивается и затапливается. При отрицательных углах погружения освобожденная часть 1 корпуса, заполняясь водой, тонет, а радиобуй, вытолкнутый пружиной 14, всплывает. При отрицательных температурах обледенение элементов крепления частей корпуса - подпружиненных штоков невозможно ввиду нахождения их в герметичном объеме, а намерзание льда на охлажденных поверхностях штоков и их направляющих происходит после разгерметизации и выхо 5 10 15 20 25 30 да их из верхней освобождаемой части корпуса. Формула изобретения Контейнер для хранения и отделения буя, содержащий корпус, состоящий из верхней и нижней частей, которые связаны между собой посредством замков, кинематически связанных с гидростатом, который включает в себя кожух и поршень, а такж% стакан для установки буя, о т л и ч а ю щ и й с я тем> что, с целью повышения эффективности и надежности, верхняя часть корпуса выполнена с буртиком, расположенным в месте сопряжения частей корпуса, и гнездами в ее стенке и снабжена уплотнительным кольцом, размещенным между этим буртиком и сопряженной с ним стенкой нижней части корпуса, а нижняя часть корпуса выполнена с отверстием для сообщения ее полости с полостью верхней части, причем гидростат размещен в полости нижней части корпуса и снабжен тарелью со штырем, имеющим переменный диаметр и прикрепленным к поршню гидростата с возможностыо перекрытия тарелью отверстия в стенке нижней части корпуса, при этом замки выполнены в виде подпружиненных штоков, смонтированных на стенке нижней части корпуса с возможностью взаимодействия одними концами со штырем, а другими - с возможностью размещения в гнездах. 1729075 f Редактор Т.Куркова ' Составитель И.Терехов Техред М.Моргентал \ Корректор О.Кравцова Заказ 1334/ДСП Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
