Пристрій для правки шліфувального круга з переривчастою робочою поверхнею
Номер патенту: 37655
Опубліковано: 10.12.2008
Автори: Пасічник Антон Григорович, Колосовський Юрій Юрійович, Новосьолов Юрій Костянтинович, Шрон Леонід Борисович, Богуцкий Володимир Борисович
Формула / Реферат
Пристрій для правки шліфувального круга з переривчастою робочою поверхнею із нахиленими пазами, що складається із встановленого на плиті корпусу, правильного інструмента, копіра, який відрізняється тим, що в нього введено блок затримування сигналу на постійну величину, який змінює полярність і сигнал при проходженні металевого сектора, який вказує правильному інструменту формувати виступ замість западини.
Текст

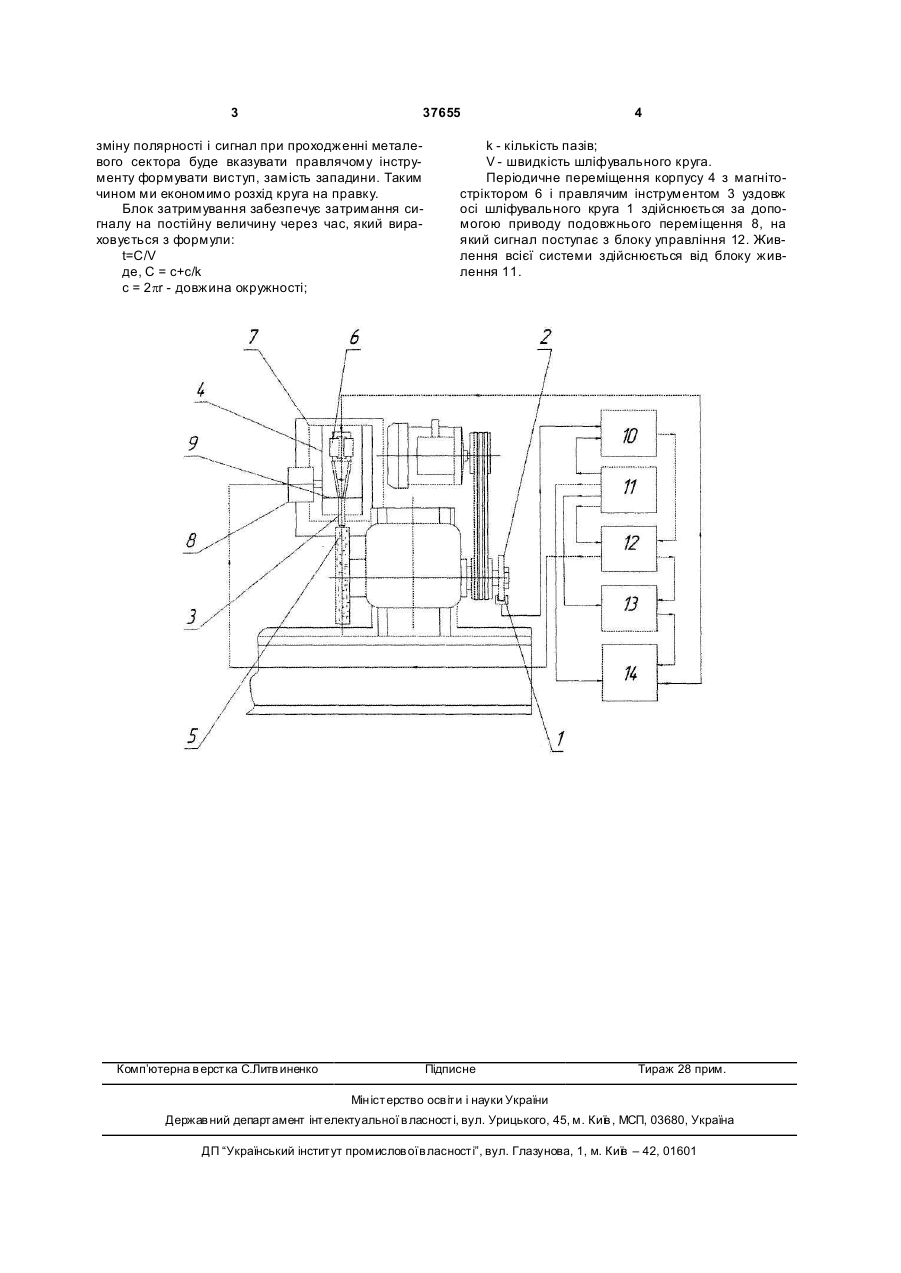

Пристрій для правки шліфувального круга з переривчастою робочою поверхнею із нахиленими пазами, що складається із встановленого на плиті корпусу, правильного інструмента, копіра, який відрізняє ться тим, що в нього введено блок затримування сигналу на постійну величину, який змінює полярність і сигнал при проходженні металевого сектора, який вказує правильному інструменту формувати виступ замість западини. (19) (21) u200806160 (22) 12.05.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) БОГУЦЬКИЙ ВОЛОДИМИР БОРИСОВИЧ, UA, НОВОСЬОЛОВ ЮРІЙ КОСТЯНТИНОВИЧ, UA, ШРОН ЛЕОНІД БОРИСОВИЧ, U A, КОЛОСОВСЬКИЙ ЮРІЙ ЮРІЙОВИЧ, UA, ПАСІЧНИК АНТОН ГРИГОРОВИЧ, UA (73) СЕВАСТОПОЛЬСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, U A 3 37655 зміну полярності і сигнал при проходженні металевого сектора буде вказувати правлячому інструменту формувати виступ, замість западини. Таким чином ми економимо розхід круга на правку. Блок затримування забезпечує затримання сигналу на постійну величину через час, який вираховується з формули: t=C/V де, С = c+c/k с = 2pr - довжина окружності; Комп’ютерна в ерстка С.Литв иненко 4 k - кількість пазів; V - швидкість шліфувального круга. Періодичне переміщення корпусу 4 з магнітостріктором 6 і правлячим інструментом 3 уздовж осі шліфувального круга 1 здійснюється за допомогою приводу подовжнього переміщення 8, на який сигнал поступає з блоку управління 12. Живлення всієї системи здійснюється від блоку живлення 11. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for wheel dressing with intermittent working surface
Автори англійськоюBohutskyi Volodymyr Borysovych, Novosiolov Yurii Kostiantynovych, Shron Leonid Borysovych, Kolosovskyi Yurii Yuriiovych, Pasichnyk Anton Hryhorovych
Назва патенту російськоюУстройство для правки шлифовального круга с прерывистой рабочей поверхностью
Автори російськоюБогуцкий Владимир Борисович, Новоселов Юрий Константинович, Шрон Леонид Борисович, Колосовский Юрий Юрьевич, Пасечник Антон Григорьевич
МПК / Мітки
МПК: B24B 53/06
Мітки: шліфувального, правки, поверхнею, переривчастою, круга, пристрій, робочою
