Спосіб магнітного підвішування обертового тіла

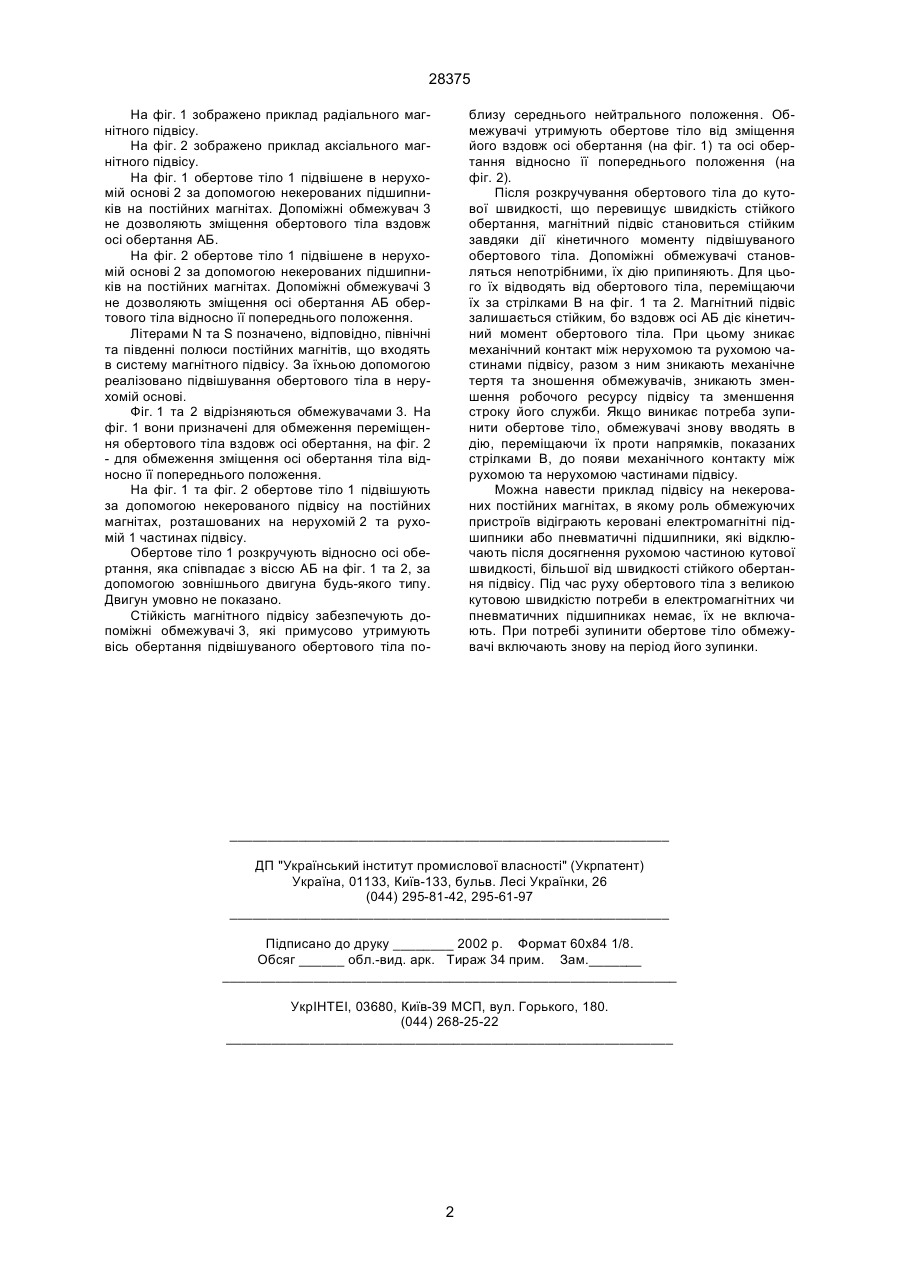

Спосіб магнітного підвішування обертового тіла, яке підвішують з допомогою некерованих підшипників на постійних магнітах та розкручують, примусово утримуючи вісь обертання поблизу середнього нейтрального положення, який відрізняється тим, що після набирання швидкості, більшої від швидкості стійкого обертання, його звільняють від примусового утримування біля середнього положення та від механічного контакту між рухомою та нерухомою частинами підвісу. (19) (21) 96104038 (22) 24.10.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Джокло Володимир Анатолійович, Джокло Вадим Володимирович, Козак Марія Василівна (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 28375 На фіг. 1 зображено приклад радіального магнітного підвісу. На фіг. 2 зображено приклад аксіального магнітного підвісу. На фіг. 1 обертове тіло 1 підвішене в нерухомій основі 2 за допомогою некерованих підшипників на постійних магнітах. Допоміжні обмежувач 3 не дозволяють зміщення обертового тіла вздовж осі обертання АБ. На фіг. 2 обертове тіло 1 підвішене в нерухомій основі 2 за допомогою некерованих підшипників на постійних магнітах. Допоміжні обмежувачі 3 не дозволяють зміщення осі обертання АБ обертового тіла відносно її попереднього положення. Літерами N та S позначено, відповідно, північні та південні полюси постійних магнітів, що входять в систему магнітного підвісу. За їхньою допомогою реалізовано підвішування обертового тіла в нерухомій основі. Фіг. 1 та 2 відрізняються обмежувачами 3. На фіг. 1 вони призначені для обмеження переміщення обертового тіла вздовж осі обертання, на фіг. 2 - для обмеження зміщення осі обертання тіла відносно її попереднього положення. На фіг. 1 та фіг. 2 обертове тіло 1 підвішують за допомогою некерованого підвісу на постійних магнітах, розташованих на нерухомій 2 та рухомій 1 частинах підвісу. Обертове тіло 1 розкручують відносно осі обертання, яка співпадає з віссю АБ на фіг. 1 та 2, за допомогою зовнішнього двигуна будь-якого типу. Двигун умовно не показано. Стійкість магнітного підвісу забезпечують допоміжні обмежувачі 3, які примусово утримують вісь обертання підвішуваного обертового тіла по близу середнього нейтрального положення. Обмежувачі утримують обертове тіло від зміщення його вздовж осі обертання (на фіг. 1) та осі обертання відносно її попереднього положення (на фіг. 2). Після розкручування обертового тіла до кутової швидкості, що перевищує швидкість стійкого обертання, магнітний підвіс становиться стійким завдяки дії кінетичного моменту підвішуваного обертового тіла. Допоміжні обмежувачі становляться непотрібними, їх дію припиняють. Для цього їх відводять від обертового тіла, переміщаючи їх за стрілками В на фіг. 1 та 2. Магнітний підвіс залишається стійким, бо вздовж осі АБ діє кінетичний момент обертового тіла. При цьому зникає механічний контакт між нерухомою та рухомою частинами підвісу, разом з ним зникають механічне тертя та зношення обмежувачів, зникають зменшення робочого ресурсу підвісу та зменшення строку його служби. Якщо виникає потреба зупинити обертове тіло, обмежувачі знову вводять в дію, переміщаючи їх проти напрямків, показаних стрілками В, до появи механічного контакту між рухомою та нерухомою частинами підвісу. Можна навести приклад підвісу на некерованих постійних магнітах, в якому роль обмежуючих пристроїв відіграють керовані електромагнітні підшипники або пневматичні підшипники, які відключають після досягнення рухомою частиною кутової швидкості, більшої від швидкості стійкого обертання підвісу. Під час руху обертового тіла з великою кутовою швидкістю потреби в електромагнітних чи пневматичних підшипниках немає, їх не включають. При потребі зупинити обертове тіло обмежувачі включають знову на період його зупинки. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
