Касета для зберігання і подавання боєприпасів

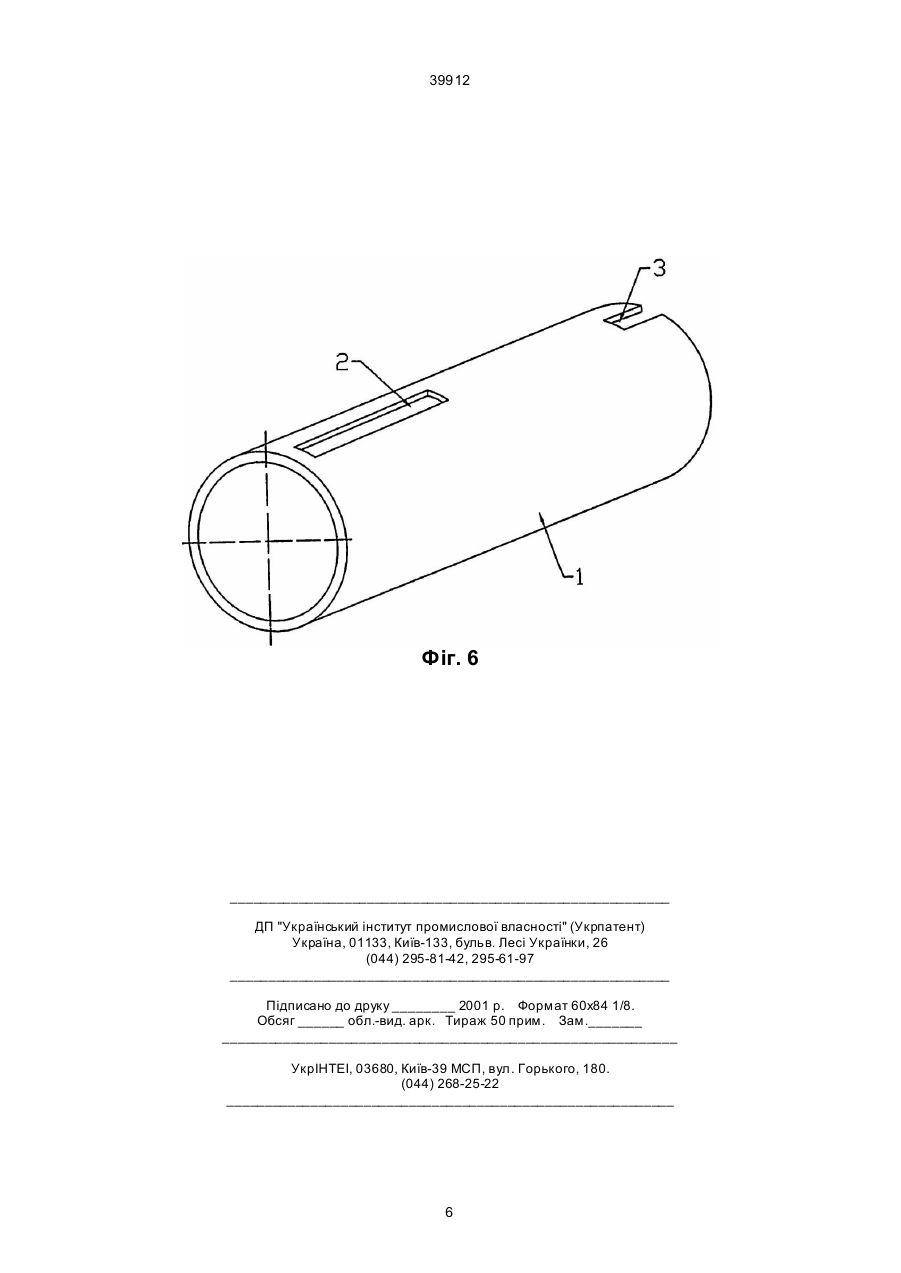

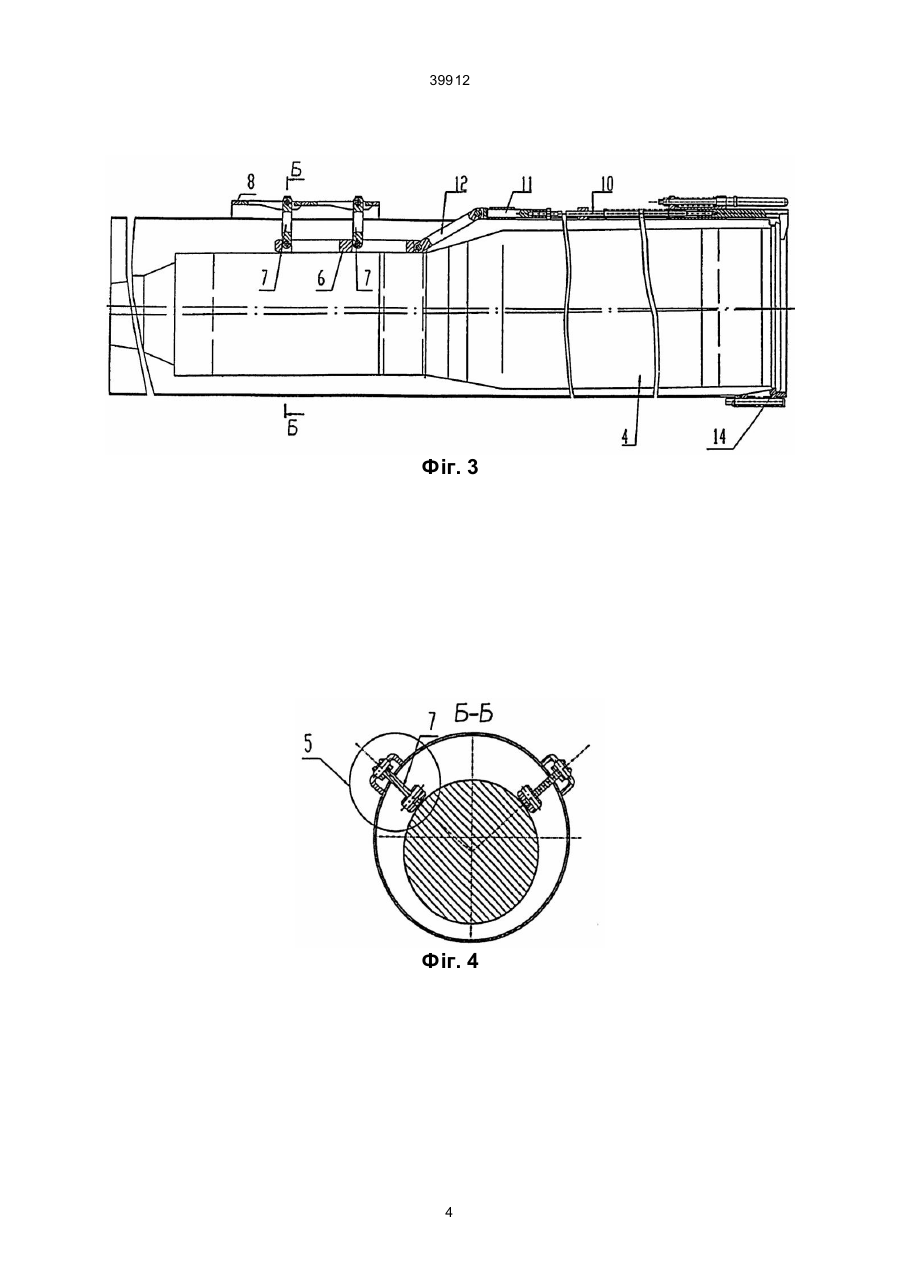

1. Касета для зберігання і подавання боєприпасів, яка містить трубчастий корпус з вирізами, фіксуючий механізм, розташований на зовнішній поверхні трубчастого корпусу, і упор, при цьому притискний елемент фіксуючого механізму установлений над вирізом у передній частині трубчастого корпусу з можливістю плоскопаралельного переміщення усередину трубчастого корпусу, а стопорний елемент фіксуючого механізму устано 39912 лений над вирізом у передній частині трубчастого корпусу з можливістю плоско паралельного переміщення усередину тр убчастого корпусу. Стопорний елемент фіксуючого механізму установлений у вирізі на тильному кінці трубчастого корпусу з можливістю поздовжнього переміщення. Новим в порівнянні з прототипом є те, що касета оснащена додатковим фіксуючим механізмом, який розміщений аналогічно першому фіксуючому механізму зі зміщенням відносно нього по дузі кола. Упор установлений у вирізі на тильному кінці трубчастого корпусу. Крім того, обидва фіксуючих механізми розташовані на трубчастому корпусі у вер хній його половині і рознесені один відносно одного по дузі, кут a, якої знаходиться в межах 180°>a³90°. Упор і стопорний елемент установлені з можливістю повороту в площині поперечного перерізу трубчастого корпусу. У касеті для зберігання і подавання боєприпасів, що заявляється, забезпечена надійна фіксація снаряда. Це обумовлено тим, що на снаряд діють одночасно два фіксуючих механізми. Під дією притискних елементів цих фіксуючи х механізмів, зусилля від яких направлені під кутом один до одного (який відповідає куту a дуги, на яку рознесені фіксуючі механізми), снаряд зміщується униз відносно поздовжньої осі трубчастого корпусу касети і обпирається своєю зовнішньою поверхнею на внутрішню поверхню тр убчастого корпусу. В поперечному перерізі снаряд фіксується в трьох точках. Границі змінення кута a дуги, на яку рознесені один відносно одного фіксуючі механізми, визначені емпірично із міркувань оптимальної і надійної фіксації снаряда від радіальних переміщень. Від осьових зміщень снаряд надійно зафіксований сумісною дією притискних елементів (діють як гальмові колодки) і упору зі стопорними елементами, які в свою чергу перешкоджають аксіальним зміщенням. Додатковою перевагою касети, що пропонується, є забезпечення можливості використання її в автоматі заряджання танкової гармати, так як касета, що заявляється, може завантажуватися і розвантажуватися в автоматичному і ручному режимах, проста і зручна в експлуатації. Суть винаходу пояснюється кресленням, на якому на фіг. 1 зображена касета, поздовжній розріз, на фіг. 2 - переріз А-А на фіг. 1, на фіг. 3 - касета зі снарядом, поздовжній розріз, на фіг. 4 переріз Б-Б на фіг. 3, на фіг. 5 - касета, вигляд з тильного кінця трубчастого корпусу, збільшено, на фіг. 6 - тр убчастий корпус в аксонометрії. Касета для зберігання і подавання боєприпасів (снаряда) містить трубчастий корпус 1 з двома вирізами 2 у передній частині і трьома вирізами 3 на тильному кінці трубчастого корпусу 1. Діаметр трубчасто го корпусу 1 виконаний на 2 мм більше діаметра вінчика піддона снаряда 4. На зовнішній поверхні трубчастого корпусу 1 у верхній його половині розміщені два фіксуючих механізми 5 для фіксації снаряда 4 усередині трубчастого корпусу 1.Фіксуючі механізми 5 віддалені один від одного по дузі кола, кут a якої знаходиться у межах 180°> a³90°, наприклад, a=120°. Ці границі визначені емпірично із міркувань забезпечення надійної фіксації боєприпасів в магазині броньованої машини, яка рухається по сильнопересіченій місцевості, тобто в умовах дії на снаряд, 4 знакозмінних навантажень. Кожний із фіксуючих механізмів 5 містить притискний елемент 6, який виконаний, наприклад, у вигляді паралелепіпеда, і установлений над вирізом 2. Для плоско паралельного переміщення усередину трубчастого корпусу 1 притискний елемент 6, наприклад, шарнірне з'єднаний за допомогою ланок 7 з кронштейном 8, який приварений зовні до корпусу 1 над вирізом 2. Фіксуючий механізм 5 містить також стопорний елемент 9, який з'єднаний з шпилькою 10, жорстко скріпленою іншим своїм кінцем з вилкою 11, з'єднаною з тягами 12, які шарнірно з'єднані з притискним елементом 6. Стопорний елемент 9 установлений у вирізі 3 і з'єднаний з шпилькою 10 з можливістю повороту навколо її осі у площині поперечного перерізу трубчастого корпусу 1 (наприклад, з'єднаний за допомогою нарізного з'єднання). Шпилька 10 підпружинена зворотною пружиною 13. На тильному кінці трубчастого корпусу 1 у вирізі 3 установлений упор 14 з можливістю повороту в площині поперечного перерізу трубчастого корпусу 1. Працює касета таким чином. У вихідному стані (порожня касета) під дією зворотної пружини 13 фіксуючі механізми 5 знаходяться у верхньому неробочому стані. При завантаженні касети з переднього торця трубчастого корпусу 1 (режим внутрішнього навантаження) боєприпас 4 вводиться у касету і просовується у напрямку до тильного кінця трубчастого корпусу 1 до того часу, поки його піддон не торкнеться обох стопорних елементів 9. Далі, перемагаючи опір зворотних пружин 13, снаряд 4 просовується до того, поки вінчик його піддона не просунеться за упор 14. Одночасно з цим обидва фіксуючі механізми 5 переводяться у робочий стан, так як переміщення кожного із стопорних елементів 9 перетворюється за допомогою шпильки 10, вилки 11 і тяг 12 в поступальний рух притискного елемента 6, який у свою чергу перетворюється в обертальний рух ланок 7 відносно кронштейна 8 і притискного елемента 6. Внаслідок цього кожний із притискних елементів 6, виконуючи плоскопаралельні переміщення, опускається через виріз 2 усередину трубчасто го корпусу 1 в напрямку до снаряда 4. Під дією двох притискних елементів 6, зусилля від яких направлені під кутом один до одного, рівним куту а дуги, на яку вони віддалені один від одного, снаряд 4 зміщується вниз відносно поздовжньої осі симетрії трубчасто го корпусу 1 і обпирається на внутрішню стінку трубчасто го корпусу 1 касети. У поперечному перерізі корпусу 1 снаряд 4 фіксується від радіальних переміщень у трьох точках. Оптимальна фіксація снаряда 4 в умовах дії знакозмінних навантажень забезпечується у випадку, коли три точки фіксації «утворять» рівносторонній трикутник, що відповідає дузі з кутом a в 120°. При a
