Спосіб вимірювання ступеня просторової когерентності лазерного випромінювання та пристрій для його реалізації

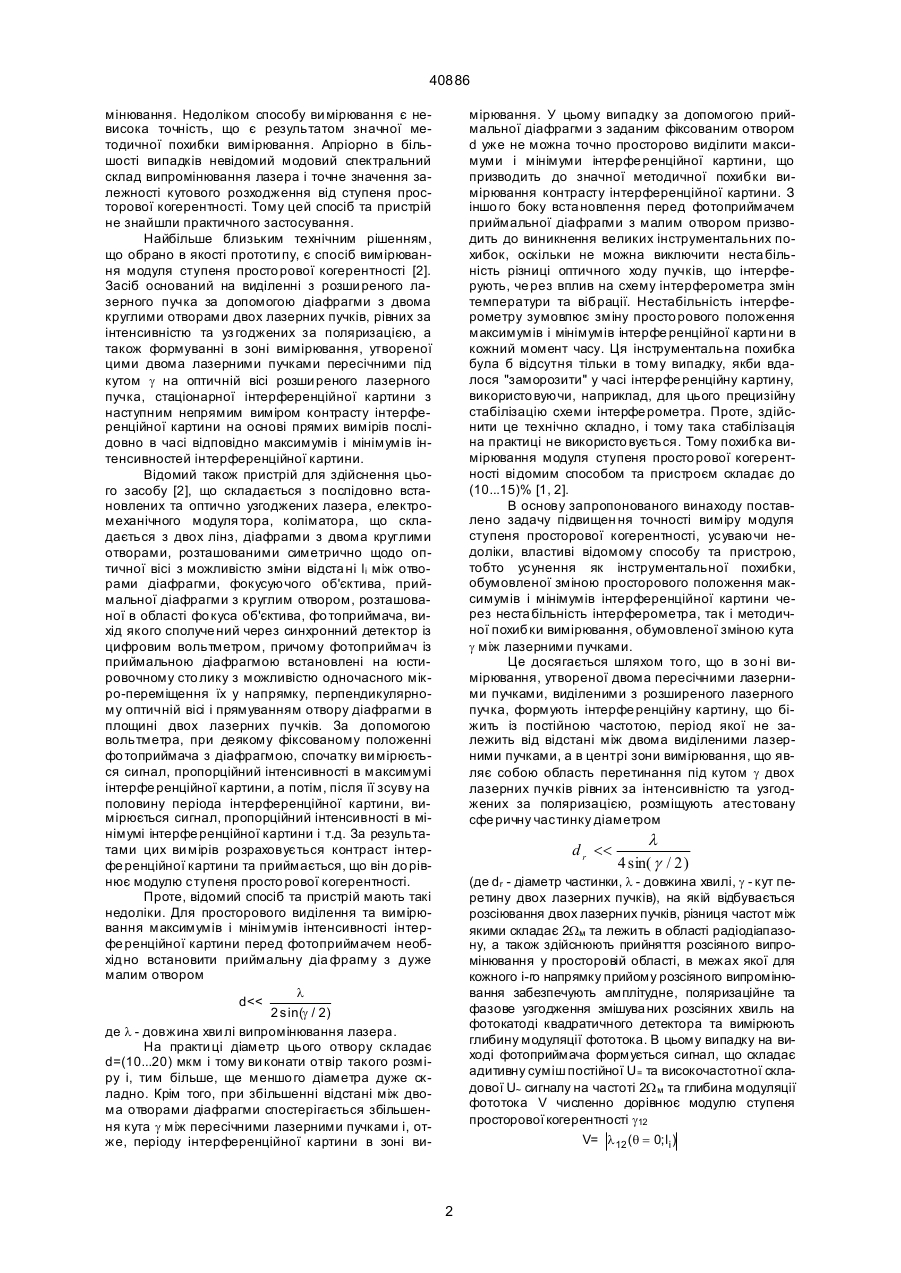

1. Спосіб вимірювання ступеня просторової когерентності лазерного випромінювання шляхом виділення з розширеного лазерного пучка двох лазерних пучків, рівних за інтенсивністю та узгоджених за поляризацією, який відрізняється тим, що в зоні вимірювання, утвореній в результаті перетину цих дво х лазерних пучків під кутом g, формують інтерференційну картину, що біжить з постійною частотою, період якої не залежить від відстані між двома виділеними лазерними пучками, а в центрі зони вимірювання розміщують атестовану сферичну частинку діаметром А (54) СПОСІБ ВИМІРЮВАННЯ СТУП ЕНЯ ПРОСТОРОВОЇ КОГЕРЕНТНОСТІ ЛАЗ ЕРНОГО ВИПРОМІНЮВАННЯ ТА ПРИСТРІЙ ДЛЯ ЙОГО РЕАЛІЗ АЦІЇ 40886 мінювання. Недоліком способу ви мірювання є невисока точність, що є результатом значної методичної похибки вимірювання. Апріорно в більшості випадків невідомий модовий спектральний склад випромінювання лазера і точне значення залежності кутового розходження від ступеня просторової когерентності. Тому цей спосіб та пристрій не знайшли практичного застосування. Найбільше близьким технічним рішенням, що обрано в якості прототи пу, є спосіб вимірювання модуля ступеня просто рової когерентності [2]. Засіб оснований на виділенні з розши реного лазерного пучка за допомогою діафрагми з двома круглими отворами двох лазерних пучків, рівних за інтенсивністю та уз годжених за поляризацією, а також формуванні в зоні вимірювання, утвореної цими двома лазерними пучками пересічними під кутом g на оптичній вісі розши реного лазерного пучка, стаціонарної інтерференційної картини з наступним непрямим виміром контрасту інтерференційної картини на основі прямих вимірів послідовно в часі відповідно максимумів і мінімумів інтенсивностей інтерференційної картини. Відомий також пристрій для здійснення цього засобу [2], що складається з послідовно встановлених та оптично узгоджених лазера, електромеханічного модуля тора, коліматора, що складається з двох лінз, діафрагми з двома круглими отворами, розташованими симетрично щодо оптичної вісі з можливістю зміни відста ні li між отворами діафрагми, фокусуючого об'єктива, приймальної діафрагми з круглим отвором, розташованої в області фо куса об'єктива, фо топриймача, вихід якого сполуче ний через синхронний детектор із цифровим вольтметром, причому фотоприймач із приймальною діафрагмою встановлені на юстировочному сто лику з можливістю одночасного мікро-переміщення їх у напрямку, перпендикулярному оптичній вісі і прямуванням отвору діафрагми в площині двох лазерних пучків. За допомогою вольтметра, при деякому фіксованому положенні фо топриймача з діафрагмою, спочатку ви мірюється сигнал, пропорційний інтенсивності в максимумі інтерфе ренційної картини, а потім, після її зсуву на половину періода інтерференційної картини, вимірюється сигнал, пропорційний інтенсивності в мінімумі інтерфе ренційної картини і т.д. За результатами цих ви мірів розраховується контраст інтерфе ренційної картини та приймається, що він до рівнює модулю ступеня просто рової когерентності. Проте, відомий спосіб та пристрій мають такі недоліки. Для просторового виділення та вимірювання максимумів і мінімумів інтенсивності інтерфе ренційної картини перед фотоприймачем необхідно встановити приймальну діа фрагму з дуже малим отвором l d
