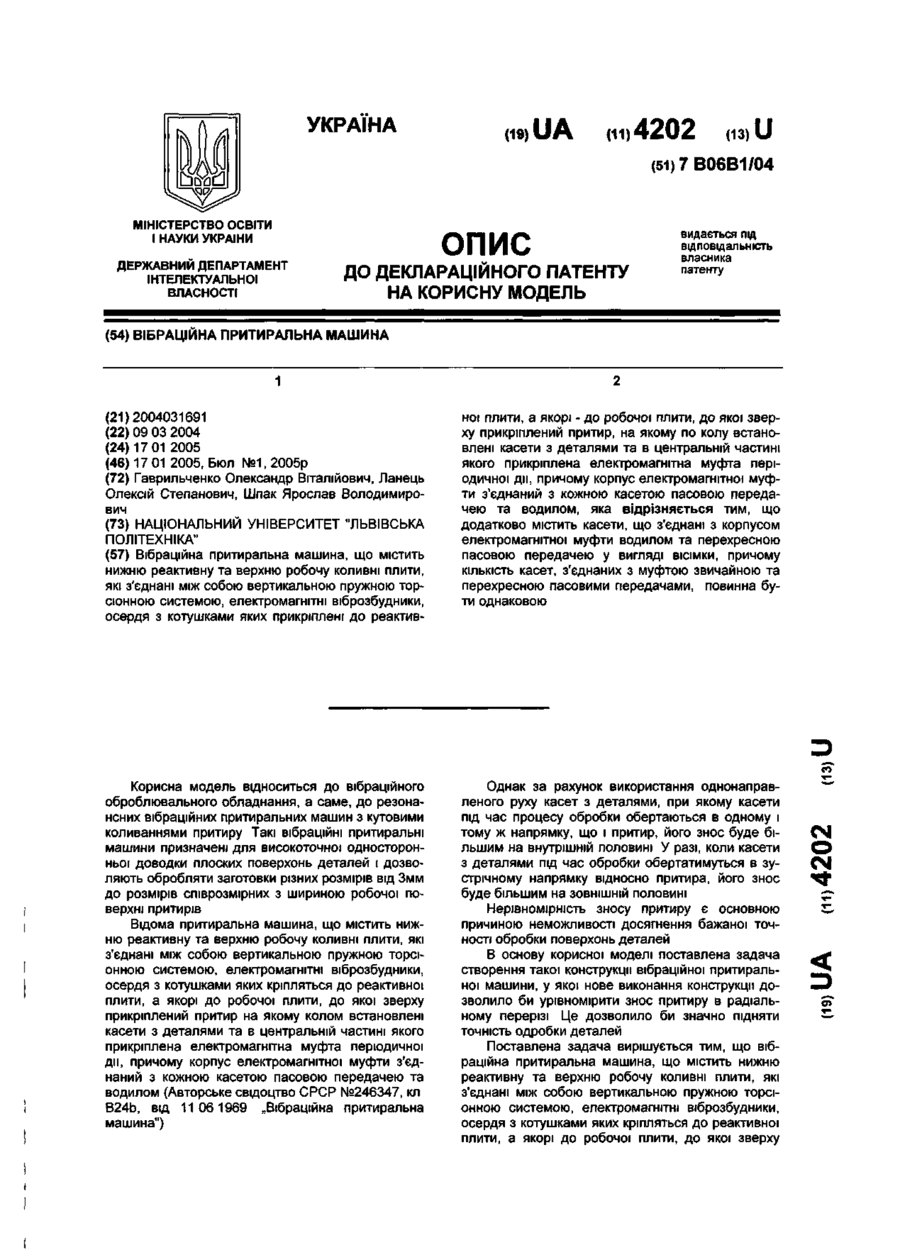

Вібраційна притиральна машина

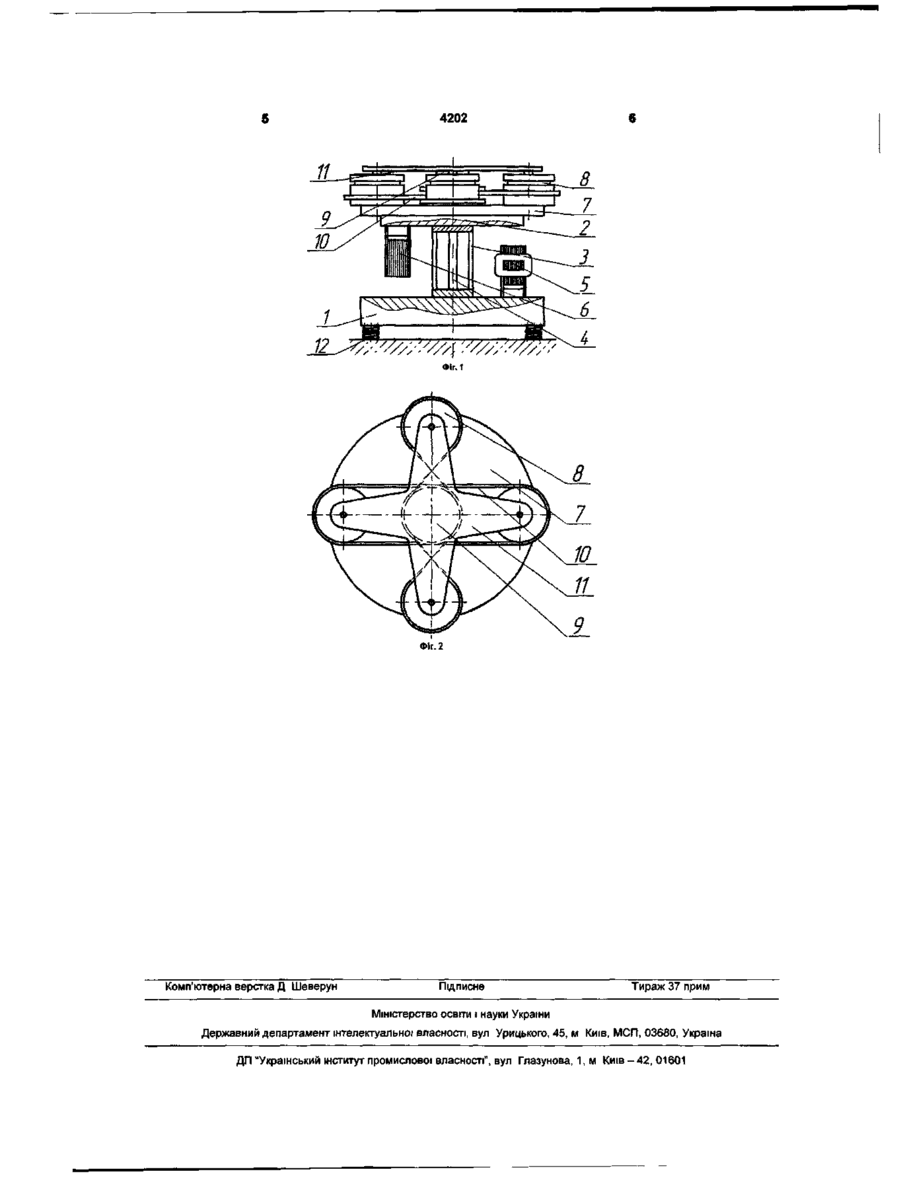

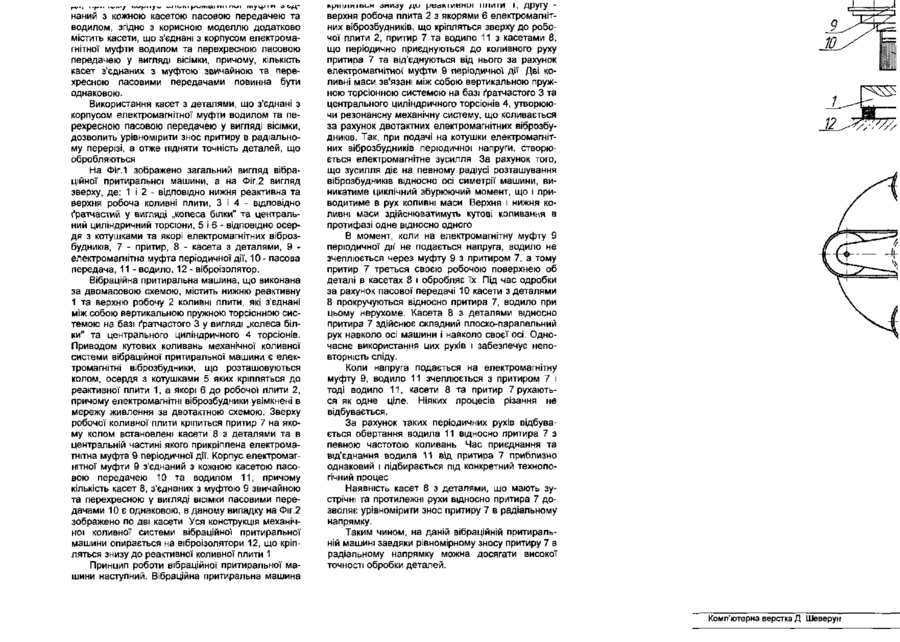

Вібраційна притиральна машина, що містить нижню реактивну та верхню робочу коливні плити, які з'єднані між собою вертикальною пружною торсюнною системою, електромагнітні віброзбудники, осердя з котушками яких прикріплені до реактив ної плити, а якорі - до робочої плити, до якої зверху прикріплений притир, на якому по колу встановлені касети з деталями та в центральній частині якого прикріплена електромагнітна муфта періодичної дії, причому корпус електромагнітної муфти з'єднаний з кожною касетою пасовою передачею та водилом, яка відрізняється тим, що додатково містить касети, що з'єднані з корпусом електромагнітної муфти водилом та перехресною пасовою передачею у вигляді ВІСІМКИ, причому КІЛЬКІСТЬ касет, з'єднаних з муфтою звичайною та перехресною пасовими передачами, повинна бути однаковою Корисна модель відноситься до вібраційного оброблювального обладнання, а саме, до резонансних вібраційних притиральних машин з кутовими коливаннями притиру Такі вібраційні притиральні машини призначені для високоточної односторонньої доводки плоских поверхонь деталей і дозволяють обробляти заготовки різних розмірів від Змм до розмірів співрозмірних з шириною робочої поверхні притирів Відома притиральна машина, що містить нижню реактивну та верхню робочу коливні плити, які з'єднані між собою вертикальною пружною торсіонною системою, електромагнітні віброзбудники, осердя з котушками яких кріпляться до реактивної плити, а якорі до робочої плити, до якої зверху прикріплений притир на якому колом встановлені касети з деталями та в центральній частині якого прикріплена електромагнітна муфта періодичної ди, причому корпус електромагнітної муфти з'єднаний з кожною касетою пасовою передачею та водилом (Авторське свідоцтво СРСР №246347, кл В24Ь, від 1106 1969 „Вібраційна притиральна машина") Однак за рахунок використання однонаправленого руху касет з деталями, при якому касети під час процесу обробки обертаються в одному і тому ж напрямку, що і притир, його знос буде більшим на внутрішній половині У разі, коли касети з деталями під час обробки обертатимуться в зустрічному напрямку відносно притира, його знос буде більшим на ЗОВНІШНІЙ ПОЛОВИНІ Нерівномірність зносу притиру є основною причиною неможливості досягнення бажаної точності обробки поверхонь деталей В основу корисної моделі поставлена задача створення такої конструкції вібраційної притиральної машини, у якої нове виконання конструкції дозволило би урівномірити знос притиру в радіальному перерізі Це дозволило би значно підняти точність одробки деталей Поставлена задача вирішується тим, що вібраційна притиральна машина, що містить нижню реактивну та верхню робочу коливні плити, які з'єднані між собою вертикальною пружною торсіонною системою, електромагнітні віброзбудники, осердя з котушками яких кріпляться до реактивної плити, а якорі до робочої плити, до якої зверху С4 о С4 4202 прикріплений притир на якому колом встановлені касети з деталями та в центральній частині якого прикріплена електромагнітна муфта періодичної дії, причому корпус електромагнітної муфти з'єднаний з кожною касетою пасовою передачею та водилом, згідно з корисною моделлю додатково містить касети, що з'єднані з корпусом електромагнітної муфти водилом та перехресною пасовою передачею у вигляді вісімки, причому, кількість касет з'єднаних з муфтою звичайною та перехресною пасовими передачами повинна бути однаковою. Використання касет з деталями, що з'єднані з корпусом електромагнітної муфти водилом та перехресною пасовою передачею у вигляді вісімки, дозволить урівномірити знос притиру в радіальному перерізі, а отже підняти точність деталей, що обробляються. На Фіг.1 зображено загальний вигляд вібраційної притиральної машини, а на Фіг.2 вигляд зверху, де: 1 і 2 - відповідно нижня реактивна та верхня робоча коливні плити, 3 і 4 - відповідно ґратчастий у вигляді „колеса білки" та центральний циліндричний торсіони, 5 і 6 - відповідно осердя з котушками та якорі електромагнітних віброзбудників, 7 - притир, 8 - касета з деталями, 9 електромагнітна муфта періодичної дії, 10 - пасова передача, 11 - водило, 12 - віброізолятор. Вібраційна притиральна машина, що виконана за двомасовою схемою, містить нижню реактивну 1 та верхню робочу 2 коливні плити, які з'єднані між собою вертикальною пружною торсіонною системою на базі ґратчастого 3 у вигляді „колеса білки" та центрального циліндричного 4 торсіонів. Приводом кутових коливань механічної коливної системи вібраційної притиральної машини є електромагнітні віброзбудники, що розташовуються колом, осердя з котушками 5 яких кріпляться до реактивної плити 1, а якорі 6 до робочої плити 2, причому електромагнітні віброзбудники увімкнені в мережу живлення за двотактною схемою. Зверху робочої коливної плити кріпиться притир 7 на якому колом встановлені касети 8 з деталями та в центральній частині якого прикріплена електромагнітна муфта 9 періодичної дії. Корпус електромагнітної муфти 9 з'єднаний з кожною касетою пасовою передачею 10 та водилом 11, причому кількість касет 8, з'єднаних з муфтою 9 звичайною та перехресною у вигляді вісімки пасовими передачами 10 є однаковою, в даному випадку на Фіг.2 зображено по дві касети. Уся конструкція механічної коливної системи вібраційної притиральної машини опирається на віброізолятори 12, що кріпляться знизу до реактивної коливної плити 1. Принцип роботи вібраційної притиральної машини наступний. Вібраційна притиральна машина працює за двомасовою схемою. Одну з коливних мас утворює нижня реактивна плита 1 та осердя з котушками 5 електромагнітних віброзбудників, що кріпляться знизу до реактивної плити 1, другу верхня робоча плита 2 з якорями 6 електромагнітних віброзбудників, що кріпляться зверху до робочої плити 2, притир 7 та водило 11 з касетами 8, що періодично приєднуються до коливного руху притира 7 та від'єднуються від нього за рахунок електромагнітної муфти 9 періодичної дії. Дві коливні маси зв'язані між собою вертикальною пружною торсіонною системою на базі ґратчастого 3 та центрального циліндричного торсіонів 4, утворюючи резонансну механічну систему, що коливається за рахунок двотактних електромагнітних віброзбудників. Так, при подачі на котушки електромагнітних віброзбудників періодичної напруги, створюється електромагнітне зусилля. За рахунок того, що зусилля діє на певному радіусі розташування віброзбудників відносно осі симетрії машини, виникатиме циклічний збурюючий момент, що і приводитиме в рух коливні маси. Верхня і нижня коливні маси здійснюватимуть кутові коливання в протифазі одне відносно одного. В момент, коли на електромагнітну муфту 9 періодичної дії не подається напруга, водило не зчеплюється через муфту 9 з притиром 7, а тому притир 7 треться своєю робочою поверхнею об деталі в касетах 8 і обробляє їх. Під час одробки за рахунок пасової передачі 10 касети з деталями 8 прокручуються відносно притира 7, водило при цьому нерухоме. Касета 8 з деталями відносно притира 7 здійснює складний плоско-паралельний рух навколо осі машини і навколо своєї осі. Одночасне використання цих рухів і забезпечує неповторність сліду. Коли напруга подається на електромагнітну муфту 9, водило 11 зчеплюється з притиром 7 і тоді водило 11, касети 8 та притир 7 рухаються як одне ціле. Ніяких процесів різання не відбувається. За рахунок таких періодичних рухів відбувається обертання водила 11 відносно притира 7 з певною частотою коливань. Час приєднання та від'єднання водила 11 від притира 7 приблизно однаковий і підбирається під конкретний технологічний процес. Наявність касет 8 з деталями, що мають зустрічні та протилежні рухи відносно притира 7 дозволяє урівномірити знос притиру 7 в радіальному напрямку. Таким чином, на даній вібраційній притиральній машині завдяки рівномірному зносу притиру 7 в радіальному напрямку можна досягати високої точності обробки деталей. 4202 Фіг. 1 Фіг. 2 Комп'ютерна верстка Д Шеверун Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
