Вібраційна машина
Номер патенту: 16031
Опубліковано: 29.08.1997
Автори: Ємел'яненко Микола Григорович, Сімонов Микола Федорович, Токарев Валентин Олександрович
Формула / Реферат
Вибрационная машина, содержащая рабочий орган, связанный со штоками поршней, установленных в гидроцилиндрах, и эластичные элементы, расположенные в поршневых полостях гидроцилиндров с образованием гидравлической и приводной камер, отличающаяся тем, что, с целью повышения надежности за счет разгрузки эластичных элементов и увеличения амплитуды колебаний, эластичные элементы выполнены кольцевыми и установлены соосно с цилиндрами, гидравлические полости образованы внутренней поверхностью эластичных элементов, а приводные полости - цилиндром и внешней поверхностью эластичного элемента.
Текст

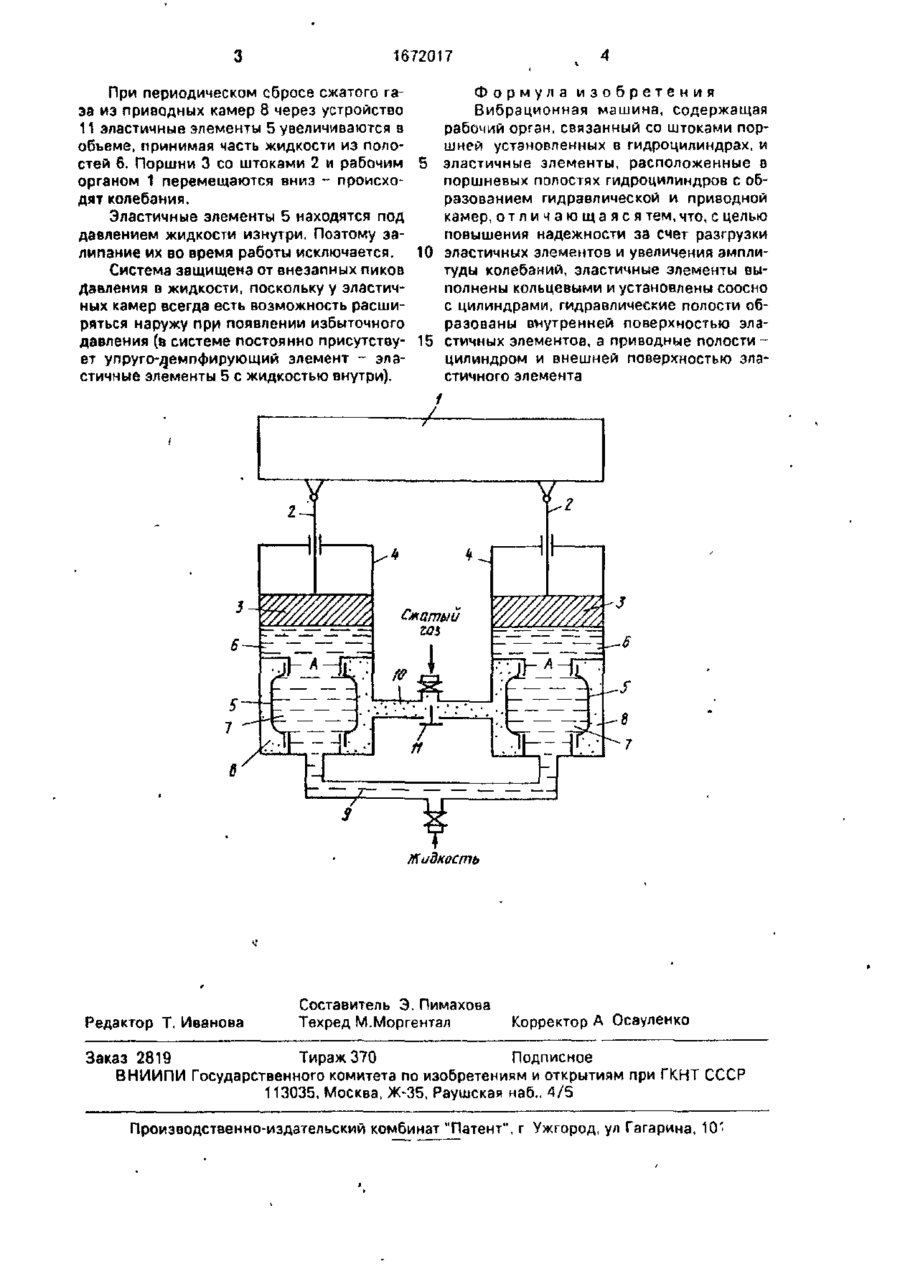

Изобретение м б использовано в виброконвейерах, вибропитателяч v др устрвэх Цель изобретения - повышение надежности вибрационной машины за счет разгрузки эластичных элементов и увеличения амплитуды колебаний Рабочий орган 1 связан с штоками 2 поршней 3, установленных в гидроцилиндрах (ГЦ) 4 Эластичные элементы 5 расположены в поршневых полостях 6 ГЦ 4 с образованием гидравлической 7 и приводной 8 камер Элементы 5 выполнены кольцевыми и установлены соосно с ГЦ 4 Полости 6 образованы внутренней поверхностью элементов 5, камеры 8 ГЦ 4 и внешней поверхностью элемента 5. Элементы 5 находятся под давлением жидкости изнутри, поэтому замыкание1 их во время работы исключается 1 ил Изобретение относится к вибрационной технике и может быть использовано в различных отраслях промышленности, например в виброконвеиерах вибропитателях и других устройствах Цель изобретение - повышение надежности за счет разгрузки эластичных элементов и увеличения амплитуды колебаний На чертеже представлена принципиальная схема машины Машина содержит рабочий орган 1, связанный со штоками 2 поршней 3 гидроцилиндров 4, эластичные элементы 5, расположенные в поршневых полостях 6 с образованием гидравлических 7 и приводных 3 камер Гидравлические камеры 7 сообщены магистралью 9 между собой и связаны с источником подпитки (на чертеже не показан) Приводные камеры 8 связаны магистралью 10 с источником приводной среды, например сжатого газа, и через устройство 11 периодического сброса - с ат мосферой Эластичные элементы 5 выполнены кольцевыми например в виде шлангов и установлены соосно с гидроцилиндрами 4 Вибрационная машина работает следующим образом В поршневые полости 6 гидроцилиндров 4 через магистраль 9 и камеры 7 подается жидкость При этом возможно регулирование положения рабочего органа 1 по высоте как при сохранении горизонтальности (подача одинакового количества жидкости в левый и правый цилиндры), так и при наклонах (дифференциальная подача жидкости в левый и правый гидроцилиндры 4) Затем в приводные камеры 8 из магистрали 10 подается сжатый газ эластичные элементы 5 уменьшаются в объеме, часть жидкости из камер 7 вытесняется в поршневые полости 6 и поршни 3 через штоки 2 перемещают рабочий орган 1 вверх (21)4622334/29 (22) 2 ^ 12 88 (46)23 08 91 Бюл №31 (71) Харьковский инженерно-строительный институт (72) Н Г Емельяненко, Н Ф Симонов и В А Токарев (53)621 868(088 8) (56) Авторское свидетельство СССР N*1440558,кл В 06 В 1/18,1987 [•Pi о ю о 1672017 Формула изобретения При периодическом сбросе сжатого газа из приводных камер 8 через устройство Вибрационная машина, содержащая 11 эластичные элементы 5 увеличиваются в рабочий орган, связанный со штоками поробъеме, принимая часть жидкости из полошней установленных в гидроцилиндрах, и стей 6. Поршни 3 со штоками 2 и рабочим эластичные элементы, расположенные в органом 1 перемещаются вниз - происхопоршневых полостях гидроцилиндров с обдят колебания. разованием гидравлической и приводной Эластичные элементы 5 находятся под камер, о т л и ч а ю щ а я с я тем, что, с целью давлением жидкости изнутри. Поэтому заповышения надежности за счет разгрузки липание их во время работы исключается. 10 эластичных элементов и увеличения амплиСистема защищена от внезапных пиков туды колебаний, эластичные элементы выДавления в жидкости, поскольку у эластичполнены кольцевыми и установлены соосно ных камер всегда есть возможность расшис цилиндрами, гидравлические полости обряться наружу при появлении избыточного разованы внутренней поверхностью эладавления (в системе постоянно присутству- 15 стичных элементов, а приводные полости ет упруго-демпфирующий элемент - элацилиндром и внешней поверхностью эластичные элементы 5 с жидкостью внутри). стичного элемента Жидкость Редактор Т. Иванова Составитель Э. Пимахова Техред М.Моргентал Корректор А Осауленко Заказ 2819 Тираж 370 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration machine
Автори англійськоюYemelianenko Mykola Hryhorovych, Simonov Mykola Fedorovych, Tokariev Valentyn Oleksandrovych
Назва патенту російськоюВибрационная машина
Автори російськоюЕмельяненко Николай Григорьевич, Симонов Николай Федорович, Токарев Валентин Александрович
МПК / Мітки
МПК: F15B 21/00
Мітки: вібраційна, машина
