Лікувально-оздоровчий пристрій “агат”

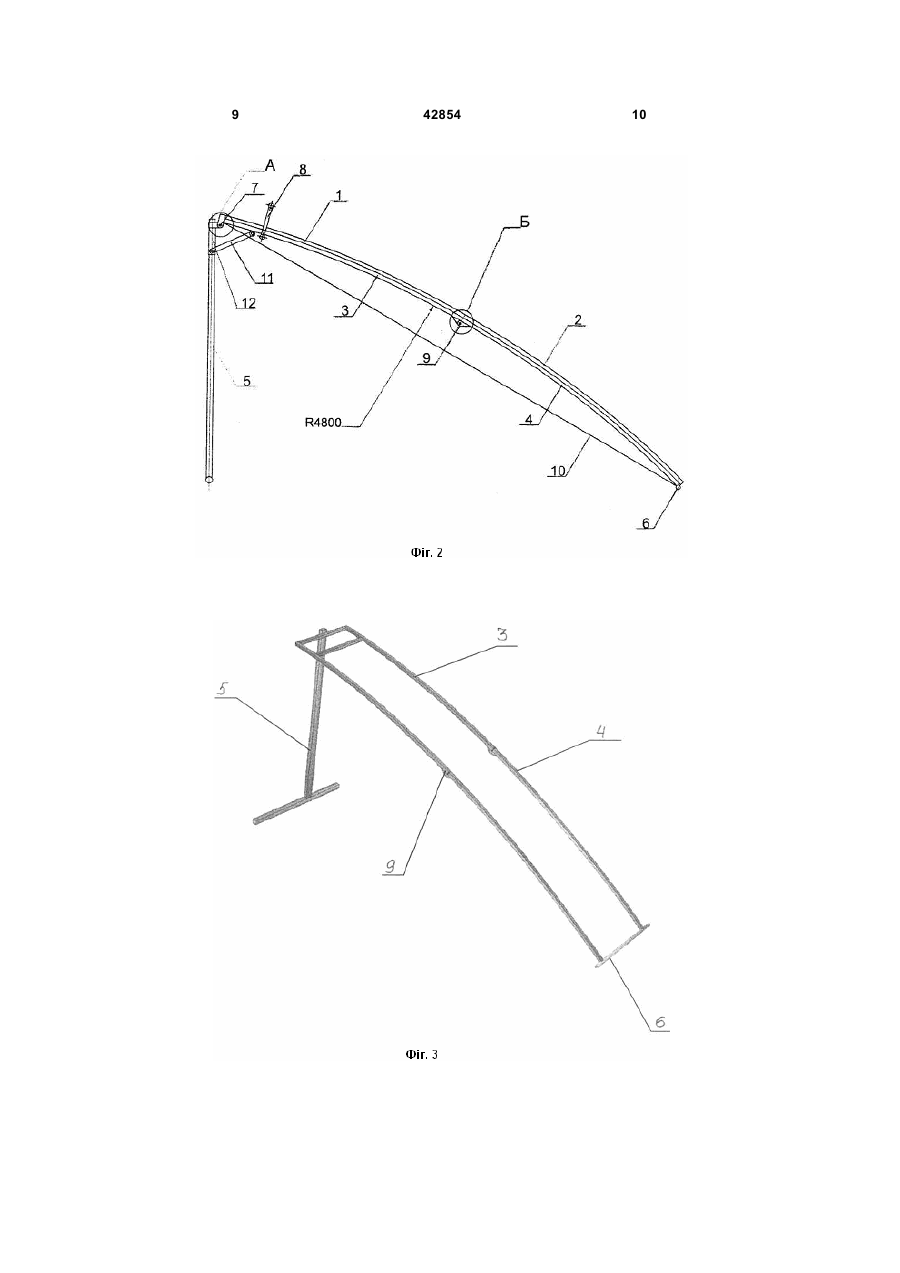

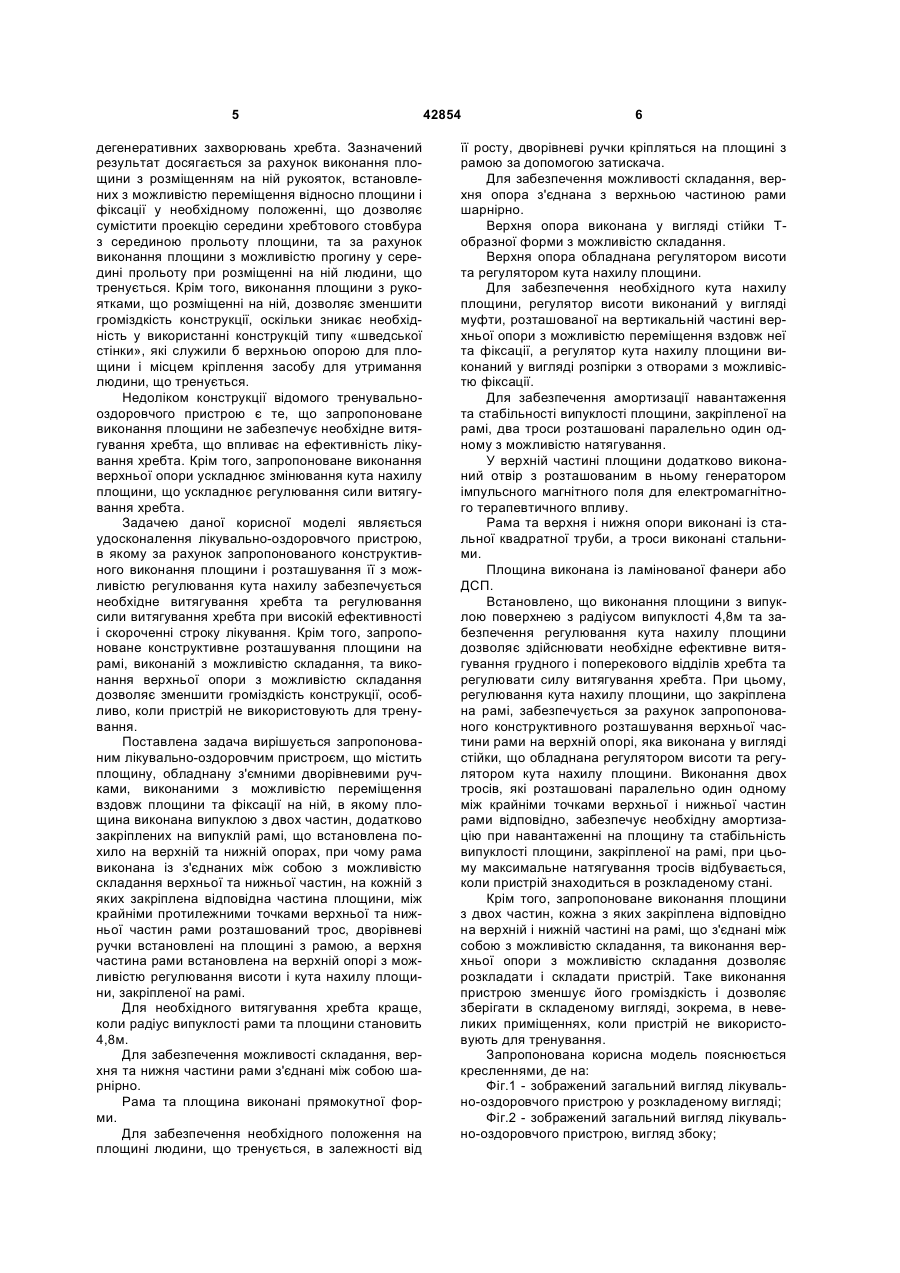

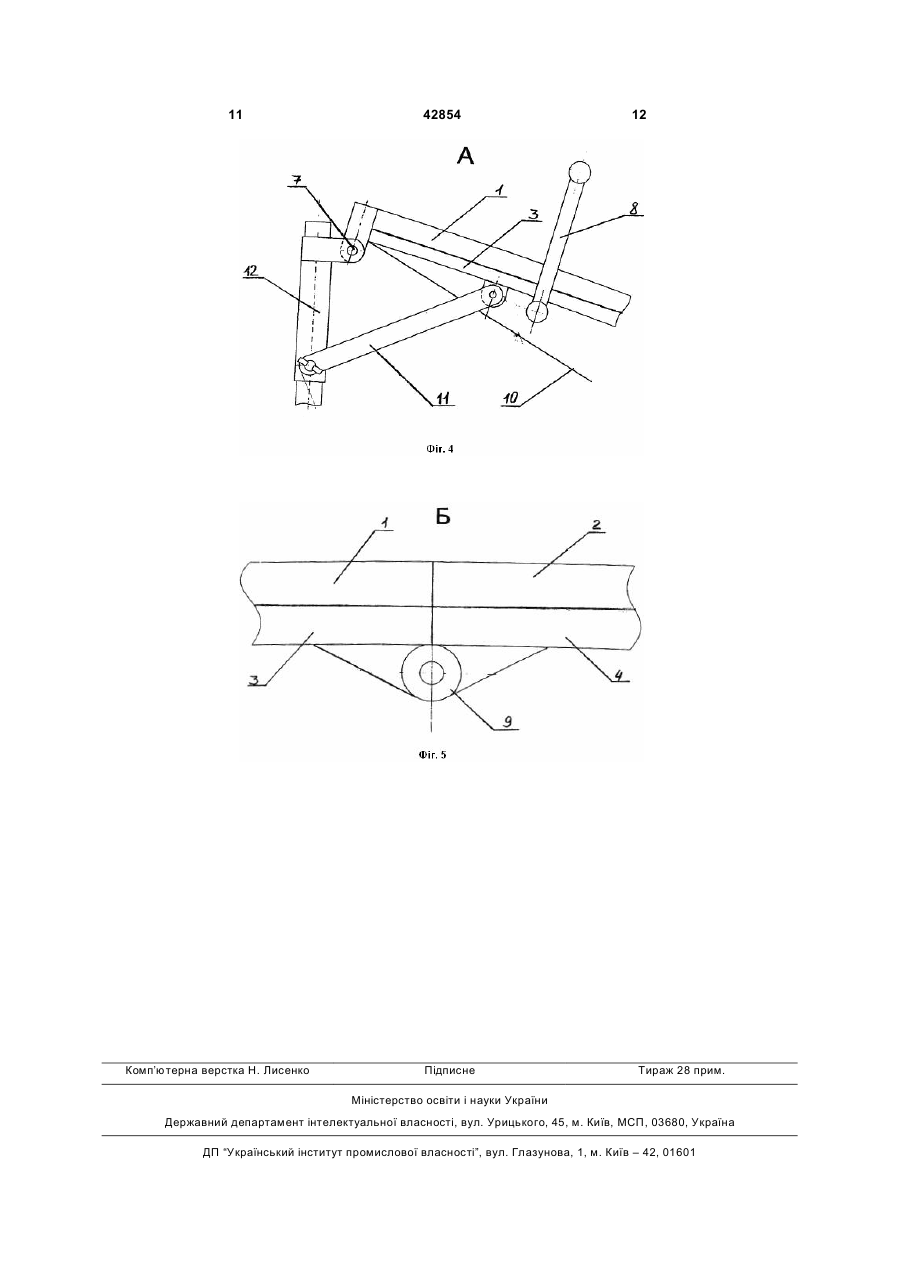

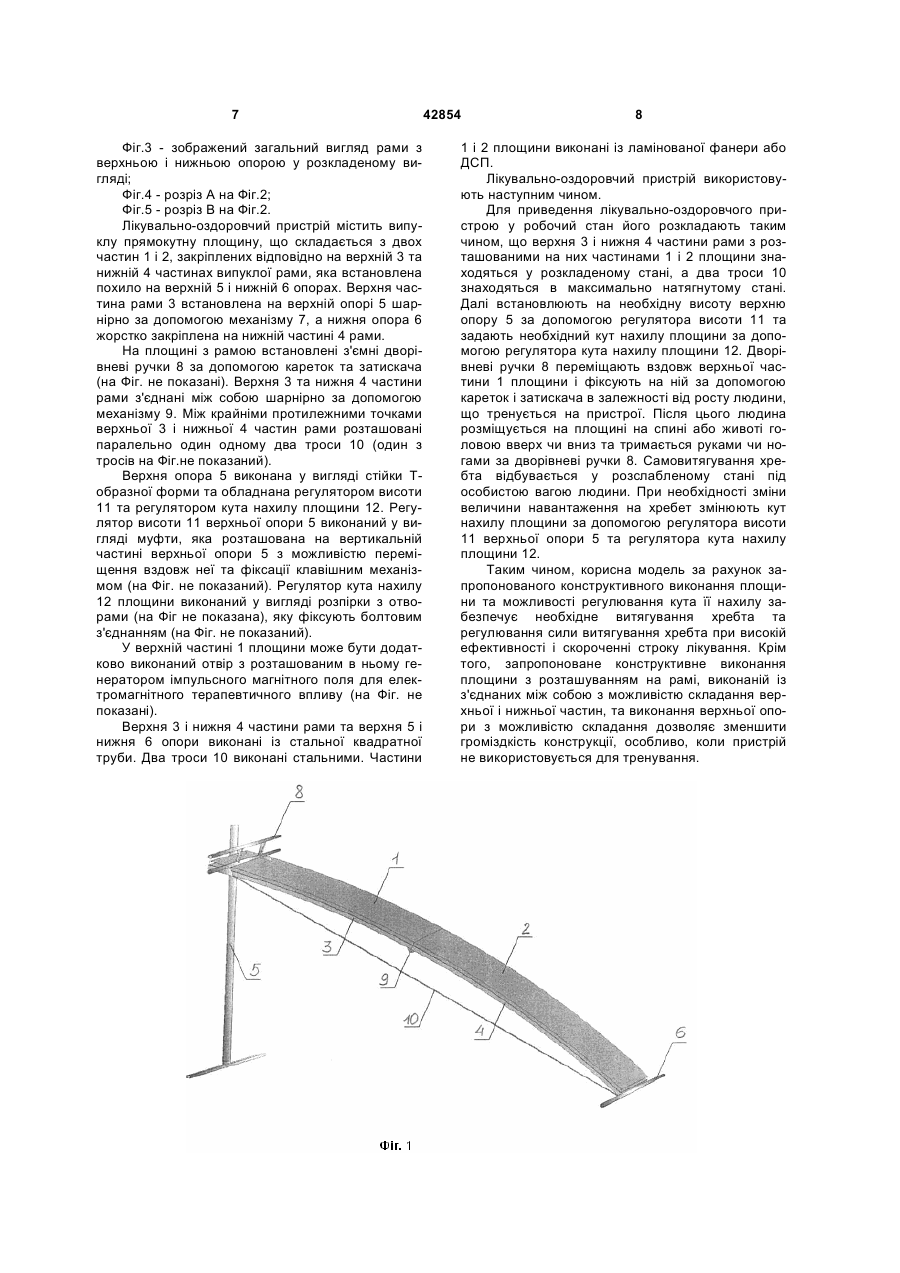

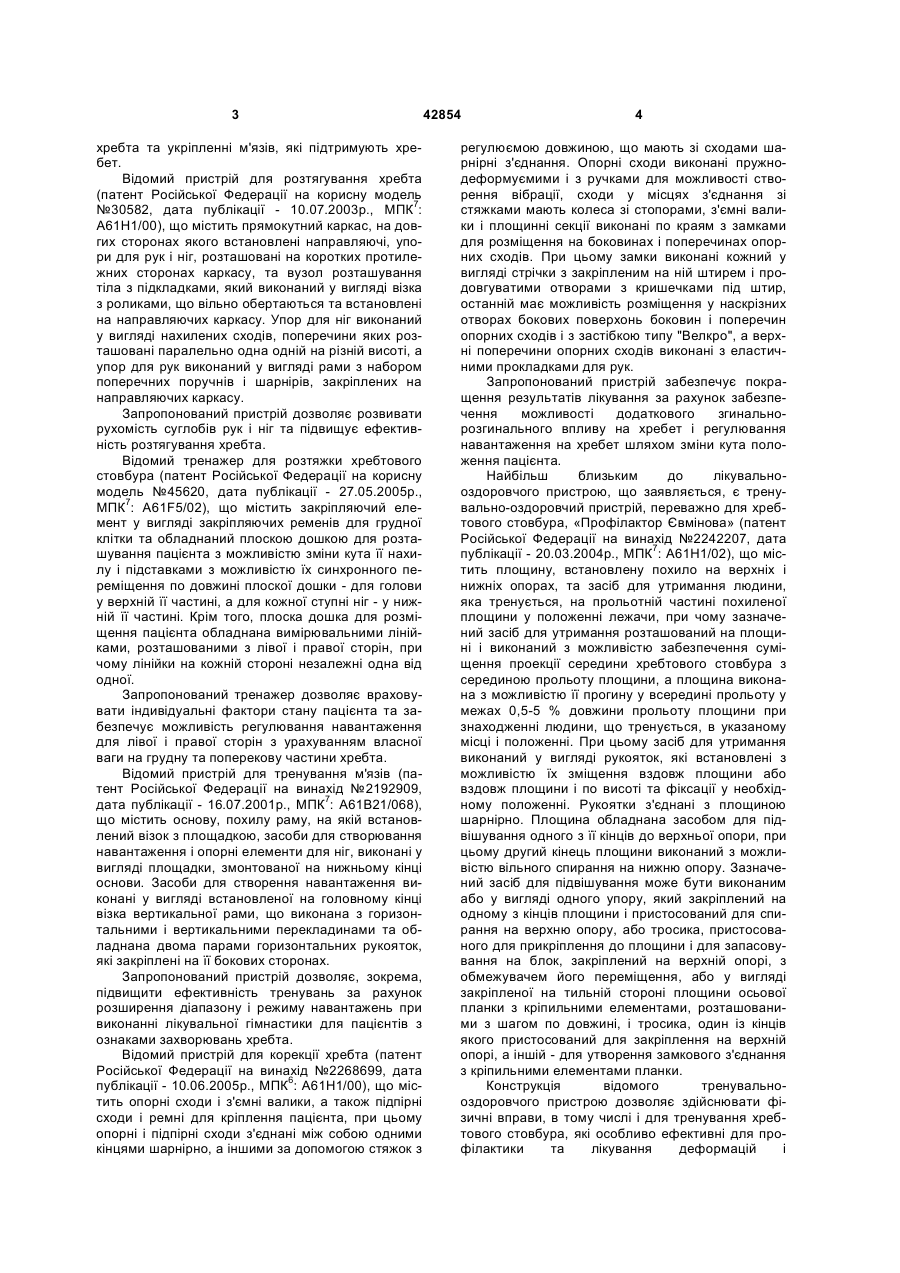

1. Лікувально-оздоровчий пристрій, що містить площину, обладнану знімними дворівневими ручками, виконаними з можливістю переміщення вздовж площини та фіксації на ній, який відрізняється тим, що площина виконана випуклою з двох частин, які додатково закріплені на випуклій рамі, встановленій похило на верхній та нижній опорах, причому рама виконана із з'єднаних між собою з можливістю складання верхньої та нижньої частин, на кожній з яких закріплена відповідна частина площини, між кожними крайніми протилежними точками верхньої та нижньої частин рами розташований трос, дворівневі ручки встановлені на площині з рамою, а верхня частина рами встановлена на верхній опорі з можливістю регулювання висоти і кута нахилу площини, закріпленої на рамі. 2. Пристрій за п. 1, який відрізняється тим, що радіус випуклості рами та площини становить 4,8 м. 3. Пристрій за п. 1, який відрізняється тим, що верхня та нижня частини рами з'єднані між собою шарнірно. 4. Пристрій за п. 1, який відрізняється тим, що рама та площина виконані прямокутної форми. 5. Пристрій за п. 1, який відрізняється тим, що дворівневі ручки встановлені на площині з рамою за допомогою затискача та кареток. U 2 (11) 1 3 хребта та укріпленні м'язів, які підтримують хребет. Відомий пристрій для розтягування хребта (патент Російської Федерації на корисну модель №30582, дата публікації - 10.07.2003р., МПК7: А61Н1/00), що містить прямокутний каркас, на довгих сторонах якого встановлені направляючі, упори для рук і ніг, розташовані на коротких протилежних сторонах каркасу, та вузол розташування тіла з підкладками, який виконаний у вигляді візка з роликами, що вільно обертаються та встановлені на направляючих каркасу. Упор для ніг виконаний у вигляді нахилених сходів, поперечини яких розташовані паралельно одна одній на різній висоті, а упор для рук виконаний у вигляді рами з набором поперечних поручнів і шарнірів, закріплених на направляючих каркасу. Запропонований пристрій дозволяє розвивати рухомість суглобів рук і ніг та підвищує ефективність розтягування хребта. Відомий тренажер для розтяжки хребтового стовбура (патент Російської Федерації на корисну модель №45620, дата публікації - 27.05.2005р., МПК7: A61F5/02), що містить закріпляючий елемент у вигляді закріпляючих ременів для грудної клітки та обладнаний плоскою дошкою для розташування пацієнта з можливістю зміни кута її нахилу і підставками з можливістю їх синхронного переміщення по довжині плоскої дошки - для голови у верхній її частині, а для кожної ступні ніг - у нижній її частині. Крім того, плоска дошка для розміщення пацієнта обладнана вимірювальними лінійками, розташованими з лівої і правої сторін, при чому лінійки на кожній стороні незалежні одна від одної. Запропонований тренажер дозволяє враховувати індивідуальні фактори стану пацієнта та забезпечує можливість регулювання навантаження для лівої і правої сторін з урахуванням власної ваги на грудну та поперекову частини хребта. Відомий пристрій для тренування м'язів (патент Російської Федерації на винахід №2192909, дата публікації - 16.07.2001р., МПК7: А61В21/068), що містить основу, похилу раму, на якій встановлений візок з площадкою, засоби для створювання навантаження і опорні елементи для ніг, виконані у вигляді площадки, змонтованої на нижньому кінці основи. Засоби для створення навантаження виконані у вигляді встановленої на головному кінці візка вертикальної рами, що виконана з горизонтальними і вертикальними перекладинами та обладнана двома парами горизонтальних рукояток, які закріплені на її бокових сторонах. Запропонований пристрій дозволяє, зокрема, підвищити ефективність тренувань за рахунок розширення діапазону і режиму навантажень при виконанні лікувальної гімнастики для пацієнтів з ознаками захворювань хребта. Відомий пристрій для корекції хребта (патент Російської Федерації на винахід №2268699, дата публікації - 10.06.2005р., МПК6: А61Н1/00), що містить опорні сходи і з'ємні валики, а також підпірні сходи і ремні для кріплення пацієнта, при цьому опорні і підпірні сходи з'єднані між собою одними кінцями шарнірно, а іншими за допомогою стяжок з 42854 4 регулюємою довжиною, що мають зі сходами шарнірні з'єднання. Опорні сходи виконані пружнодеформуємими і з ручками для можливості створення вібрації, сходи у місцях з'єднання зі стяжками мають колеса зі стопорами, з'ємні валики і площинні секції виконані по краям з замками для розміщення на боковинах і поперечинах опорних сходів. При цьому замки виконані кожний у вигляді стрічки з закріпленим на ній штирем іпродовгуватими отворами з кришечками під штир, останній має можливість розміщення у наскрізних отворах бокових поверхонь боковин і поперечин опорних сходів і з застібкою типу "Велкро", а верхні поперечини опорних сходів виконані з еластичними прокладками для рук. Запропонований пристрій забезпечує покращення результатів лікування за рахунок забезпечення можливості додаткового згинальнорозгинального впливу на хребет і регулювання навантаження на хребет шляхом зміни кута положення пацієнта. Найбільш близьким до лікувальнооздоровчого пристрою, що заявляється, є тренувально-оздоровчий пристрій, переважно для хребтового стовбура, «Профілактор Євмінова» (патент Російської Федерації на винахід №2242207, дата публікації - 20.03.2004р., МПК7: А61Н1/02), що містить площину, встановлену похило на верхніх і нижніх опорах, та засіб для утримання людини, яка тренується, на прольотній частині похиленої площини у положенні лежачи, при чому зазначений засіб для утримання розташований на площині і виконаний з можливістю забезпечення суміщення проекції середини хребтового стовбура з серединою прольоту площини, а площина виконана з можливістю її прогину у всередині прольоту у межах 0,5-5 % довжини прольоту площини при знаходженні людини, що тренується, в указаному місці і положенні. При цьому засіб для утримання виконаний у вигляді рукояток, які встановлені з можливістю їх зміщення вздовж площини або вздовж площини і по висоті та фіксації у необхідному положенні. Рукоятки з'єднані з площиною шарнірно. Площина обладнана засобом для підвішування одного з її кінців до верхньої опори, при цьому другий кінець площини виконаний з можливістю вільного спирання на нижню опору. Зазначений засіб для підвішування може бути виконаним або у вигляді одного упору, який закріплений на одному з кінців площини і пристосований для спирання на верхню опору, або тросика, пристосованого для прикріплення до площини і для запасовування на блок, закріплений на верхній опорі, з обмежувачем його переміщення, або у вигляді закріпленої на тильній стороні площини осьової планки з кріпильними елементами, розташованими з шагом по довжині, і тросика, один із кінців якого пристосований для закріплення на верхній опорі, а іншій - для утворення замкового з'єднання з кріпильними елементами планки. Конструкція відомого тренувальнооздоровчого пристрою дозволяє здійснювати фізичні вправи, в тому числі і для тренування хребтового стовбура, які особливо ефективні для профілактики та лікування деформацій і 5 дегенеративних захворювань хребта. Зазначений результат досягається за рахунок виконання площини з розміщенням на ній рукояток, встановлених з можливістю переміщення відносно площини і фіксації у необхідному положенні, що дозволяє сумістити проекцію середини хребтового стовбура з серединою прольоту площини, та за рахунок виконання площини з можливістю прогину у середині прольоту при розміщенні на ній людини, що тренується. Крім того, виконання площини з рукоятками, що розміщенні на ній, дозволяє зменшити громіздкість конструкції, оскільки зникає необхідність у використанні конструкцій типу «шведської стінки», які служили б верхньою опорою для площини і місцем кріплення засобу для утримання людини, що тренується. Недоліком конструкції відомого тренувальнооздоровчого пристрою є те, що запропоноване виконання площини не забезпечує необхідне витягування хребта, що впливає на ефективність лікування хребта. Крім того, запропоноване виконання верхньої опори ускладнює змінювання кута нахилу площини, що ускладнює регулювання сили витягування хребта. Задачею даної корисної моделі являється удосконалення лікувально-оздоровчого пристрою, в якому за рахунок запропонованого конструктивного виконання площини і розташування її з можливістю регулювання кута нахилу забезпечується необхідне витягування хребта та регулювання сили витягування хребта при високій ефективності і скороченні строку лікування. Крім того, запропоноване конструктивне розташування площини на рамі, виконаній з можливістю складання, та виконання верхньої опори з можливістю складання дозволяє зменшити громіздкість конструкції, особливо, коли пристрій не використовують для тренування. Поставлена задача вирішується запропонованим лікувально-оздоровчим пристроєм, що містить площину, обладнану з'ємними дворівневими ручками, виконаними з можливістю переміщення вздовж площини та фіксації на ній, в якому площина виконана випуклою з двох частин, додатково закріплених на випуклій рамі, що встановлена похило на верхній та нижній опорах, при чому рама виконана із з'єднаних між собою з можливістю складання верхньої та нижньої частин, на кожній з яких закріплена відповідна частина площини, між крайніми протилежними точками верхньої та нижньої частин рами розташований трос, дворівневі ручки встановлені на площині з рамою, а верхня частина рами встановлена на верхній опорі з можливістю регулювання висоти і кута нахилу площини, закріпленої на рамі. Для необхідного витягування хребта краще, коли радіус випуклості рами та площини становить 4,8м. Для забезпечення можливості складання, верхня та нижня частини рами з'єднані між собою шарнірно. Рама та площина виконані прямокутної форми. Для забезпечення необхідного положення на площині людини, що тренується, в залежності від 42854 6 її росту, дворівневі ручки кріпляться на площині з рамою за допомогою затискача. Для забезпечення можливості складання, верхня опора з'єднана з верхньою частиною рами шарнірно. Верхня опора виконана у вигляді стійки Тобразної форми з можливістю складання. Верхня опора обладнана регулятором висоти та регулятором кута нахилу площини. Для забезпечення необхідного кута нахилу площини, регулятор висоти виконаний у вигляді муфти, розташованої на вертикальній частині верхньої опори з можливістю переміщення вздовж неї та фіксації, а регулятор кута нахилу площини виконаний у вигляді розпірки з отворами з можливістю фіксації. Для забезпечення амортизації навантаження та стабільності випуклості площини, закріпленої на рамі, два троси розташовані паралельно один одному з можливістю натягування. У верхній частині площини додатково виконаний отвір з розташованим в ньому генератором імпульсного магнітного поля для електромагнітного терапевтичного впливу. Рама та верхня і нижня опори виконані із стальної квадратної труби, а троси виконані стальними. Площина виконана із ламінованої фанери або ДСП. Встановлено, що виконання площини з випуклою поверхнею з радіусом випуклості 4,8м та забезпечення регулювання кута нахилу площини дозволяє здійснювати необхідне ефективне витягування грудного і поперекового відділів хребта та регулювати силу витягування хребта. При цьому, регулювання кута нахилу площини, що закріплена на рамі, забезпечується за рахунок запропонованого конструктивного розташування верхньої частини рами на верхній опорі, яка виконана у вигляді стійки, що обладнана регулятором висоти та регулятором кута нахилу площини. Виконання двох тросів, які розташовані паралельно один одному між крайніми точками верхньої і нижньої частин рами відповідно, забезпечує необхідну амортизацію при навантаженні на площину та стабільність випуклості площини, закріпленої на рамі, при цьому максимальне натягування тросів відбувається, коли пристрій знаходиться в розкладеному стані. Крім того, запропоноване виконання площини з двох частин, кожна з яких закріплена відповідно на верхній і нижній частині на рамі, що з'єднані між собою з можливістю складання, та виконання верхньої опори з можливістю складання дозволяє розкладати і складати пристрій. Таке виконання пристрою зменшує його громіздкість і дозволяє зберігати в складеному вигляді, зокрема, в невеликих приміщеннях, коли пристрій не використовують для тренування. Запропонована корисна модель пояснюється кресленнями, де на: Фіг.1 - зображений загальний вигляд лікувально-оздоровчого пристрою у розкладеному вигляді; Фіг.2 - зображений загальний вигляд лікувально-оздоровчого пристрою, вигляд збоку; 7 Фіг.3 - зображений загальний вигляд рами з верхньою і нижньою опорою у розкладеному вигляді; Фіг.4 - розріз А на Фіг.2; Фіг.5 - розріз В на Фіг.2. Лікувально-оздоровчий пристрій містить випуклу прямокутну площину, що складається з двох частин 1 і 2, закріплених відповідно на верхній 3 та нижній 4 частинах випуклої рами, яка встановлена похило на верхній 5 і нижній 6 опорах. Верхня частина рами 3 встановлена на верхній опорі 5 шарнірно за допомогою механізму 7, а нижня опора 6 жорстко закріплена на нижній частині 4 рами. На площині з рамою встановлені з'ємні дворівневі ручки 8 за допомогою кареток та затискача (на Фіг. не показані). Верхня 3 та нижня 4 частини рами з'єднані між собою шарнірно за допомогою механізму 9. Між крайніми протилежними точками верхньої 3 і нижньої 4 частин рами розташовані паралельно один одному два троси 10 (один з тросів на Фіг.не показаний). Верхня опора 5 виконана у вигляді стійки Тобразної форми та обладнана регулятором висоти 11 та регулятором кутанахилу площини 12. Регулятор висоти 11 верхньої опори 5 виконаний у вигляді муфти, яка розташована на вертикальній частині верхньої опори 5 з можливістю переміщення вздовж неї та фіксації клавішним механізмом (на Фіг. не показаний). Регулятор кута нахилу 12 площини виконаний у вигляді розпірки з отворами (на Фіг не показана), яку фіксують болтовим з'єднанням (на Фіг. не показаний). У верхній частині 1 площини може бути додатково виконаний отвір з розташованим в ньому генератором імпульсного магнітного поля для електромагнітного терапевтичного впливу (на Фіг. не показані). Верхня 3 і нижня 4 частини рами та верхня 5 і нижня 6 опори виконані із стальної квадратної труби. Два троси 10 виконані стальними. Частини 42854 8 1 і 2 площини виконані із ламінованої фанери або ДСП. Лікувально-оздоровчий пристрій використовують наступним чином. Для приведення лікувально-оздоровчого пристрою у робочий стан його розкладають таким чином, що верхня 3 і нижня 4 частини рами з розташованими на них частинами 1 і 2 площини знаходяться у розкладеному стані, а два троси 10 знаходяться в максимально натягнутому стані. Далі встановлюють на необхідну висоту верхню опору 5 за допомогою регулятора висоти 11 та задають необхідний кут нахилу площини за допомогою регулятора кута нахилу площини 12. Дворівневі ручки 8 переміщають вздовж верхньої частини 1 площини і фіксують на ній за допомогою кареток і затискача в залежності від росту людини, що тренується на пристрої. Після цього людина розміщується на площині на спині або животі головою вверх чи вниз та тримається руками чи ногами за дворівневі ручки 8. Самовитягування хребта відбувається у розслабленому стані під особистою вагою людини. При необхідності зміни величини навантаження на хребет змінюють кут нахилу площини за допомогою регулятора висоти 11 верхньої опори 5 та регулятора кута нахилу площини 12. Таким чином, корисна модель за рахунок запропонованого конструктивного виконання площини та можливості регулювання кута її нахилу забезпечує необхідне витягування хребта та регулювання сили витягування хребта при високій ефективності і скороченні строку лікування. Крім того, запропоноване конструктивне виконання площини з розташуванням на рамі, виконаній із з'єднаних між собою з можливістю складання верхньої і нижньої частин, та виконання верхньої опори з можливістю складання дозволяє зменшити громіздкість конструкції, особливо, коли пристрій не використовується для тренування. 9 42854 10 11 Комп’ютерна верстка Н. Лиcенко 42854 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
