Газогенераторний редуктор

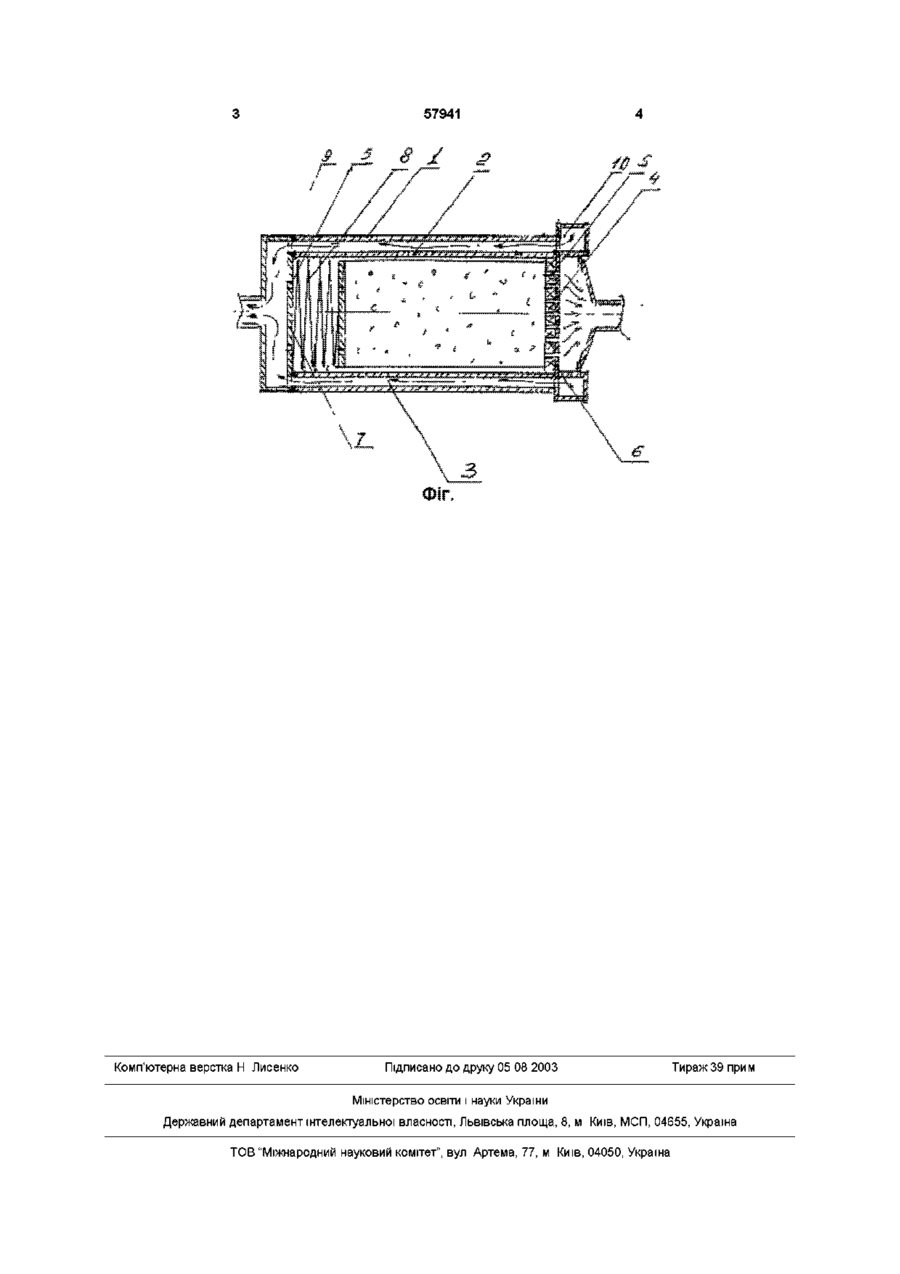

Газогенераторний редуктор, який відрізняється тим, що містить два концентричні циліндри, які вставлені один в одний з простором між ними і герметично ізольовані від зовнішнього середовища, у внутрішньому об'ємі внутрішнього циліндра створений простір для вміщення коксохімізованої сировини, на торцевій кришці циліндра знаходиться пружина з поршнем, з другого торця внутрішнього циліндра вмонтований електричний ТЕН для доведення коксохімізованої сировини до необхідної температури процесу, ТЕН прикріплений до торцевої стінки, кришка та поршень, який приєднаний до пружини, виконані з дозувальними отворами для відтоку у двигун газів, які утворилися в процесі коксування сировини, у торцевій кришці виконані отвори Газогенераторний редуктор відноситься до галузі машинобудування та конструювання автомобілів і призначений для перетворення твердого палива на газоподібне екологічно чисте паливо Відома газогенераторна установка складається з газогенератора, циклонного очищувача газу, вентилятора розпалу та комунікаційного газопроводу Газогенератор працює за оберненим процесом В нижній частині циліндра розташована колосникова решітка До нижньої частини бункера під'єднана камера газифікації У верхній частині корпуса знаходиться завантажуючий люк з кришкою та пружиною /1/ Відомий КОКСОХІМІЧНИЙ процесори якому з деревини або з кам'яного вугілля ВІДДІЛЯЮТЬСЯ гази без доступу повітря/2,3/ В основу даного винаходу поставлене завдання створити компактний газогенераторний редуктор для автомобілів та тракторів, який перетворює без доступу повітря тверде паливо у газоподібне під впливом високої температури вихідних газів та додаткового підігрівача Поставлене завдання досягається тим, що два концентричних циліндри, які містяться один в одному і герметично ізольовані від довколишнього середовища мають між собою перстеневидний простір, з одного торця із невеликими отворами вмонтовано електричну спіраль-тен ,а з другого торця з невеликими отворами вмонтовано міцну пружину, яка разом з простором щільно під'єднані до колектора вихідних газів Торець через газо провід пов'язаний з карбюратором На фігурі зображений газогенераторний редуктор Пристрой працює наступним чином Два концентричних циліндри 1 і 2 /фігура/, які містяться один в одному і герметично ізольовані від довколишнього середовища мають між собою перстеневидний простір 3, з одного торця 4 із невеликими отворами 5 вмонтовано електричну спіраль-тен 6, а з другого торця 7 і з невеликими отворами 5 вмонтовано міцну пружину 8, які разом з простором 3 щільно під'єднані до колектора вихідних газів 9 Торець 5 через газопровід пов'язаний з карбюратором Відпрацьовані гази з колектора двигуна 10 при температур 400-500°С попадають у міжциліндричний простір 3, де нагрівають внутрішній циліндр 2, в якому знаходиться паливна сировина, пружина 8 щільно притискає паливну сировину до нагрітої спіралі-тену, доводячи сировину до необхідної температури, при якій вона перетворюється в газ, далі газ поступає в газопровід і прямує в карбюратор, 1 В И Грузинов В М , Кленников, Учебник шофера первого класса М Сельхозиздат 1954 2 А Д Ионин, Газоснабжение, М Стройиздат 1989 3 Б В Сазанов, Б И Ситас, Теплоэнергетические системы промышленных предприятий , М Энергоатомиздат 1990 ю 57941 Комп'ютерна верстка Н Лисенко Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
