Шестеренна гідромашина

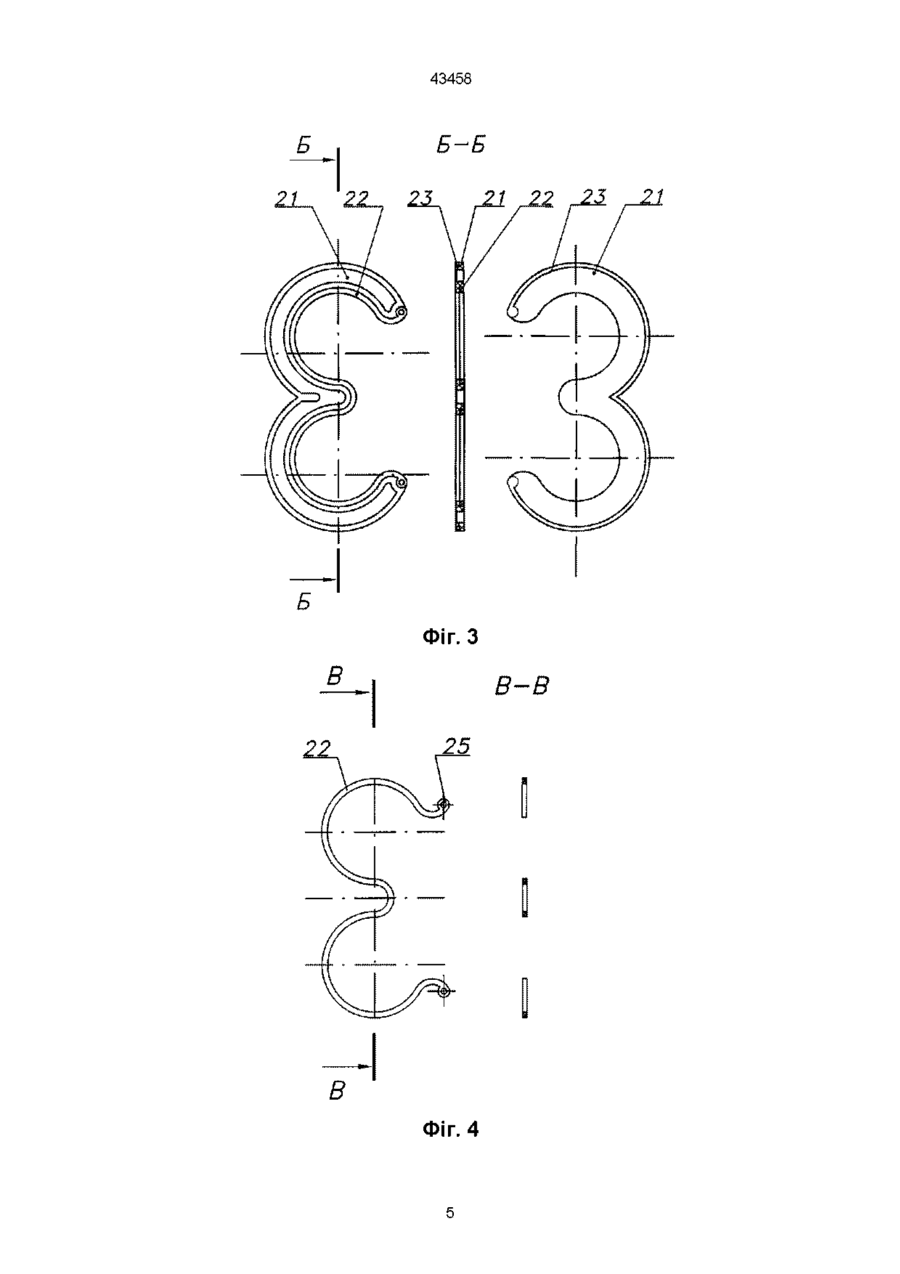

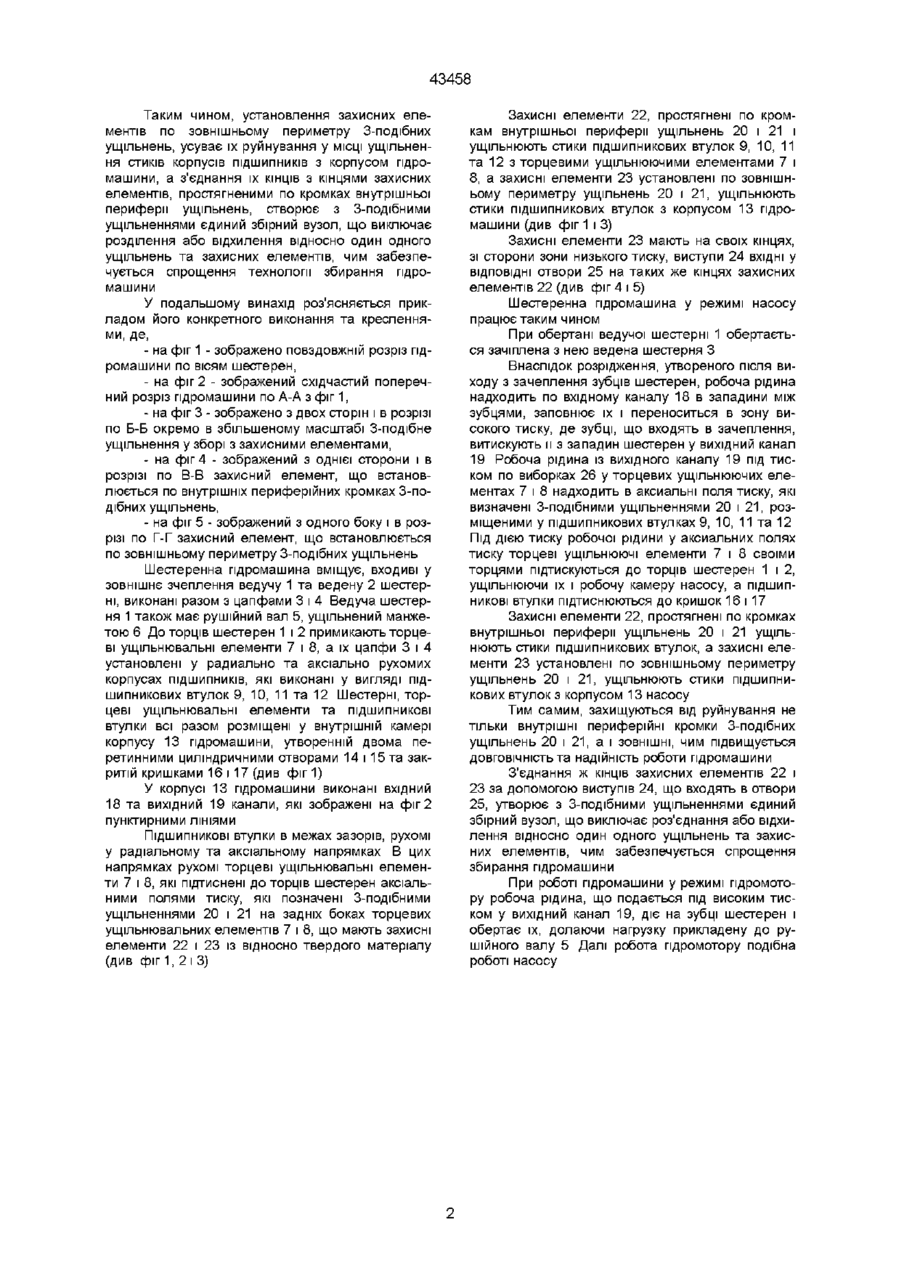

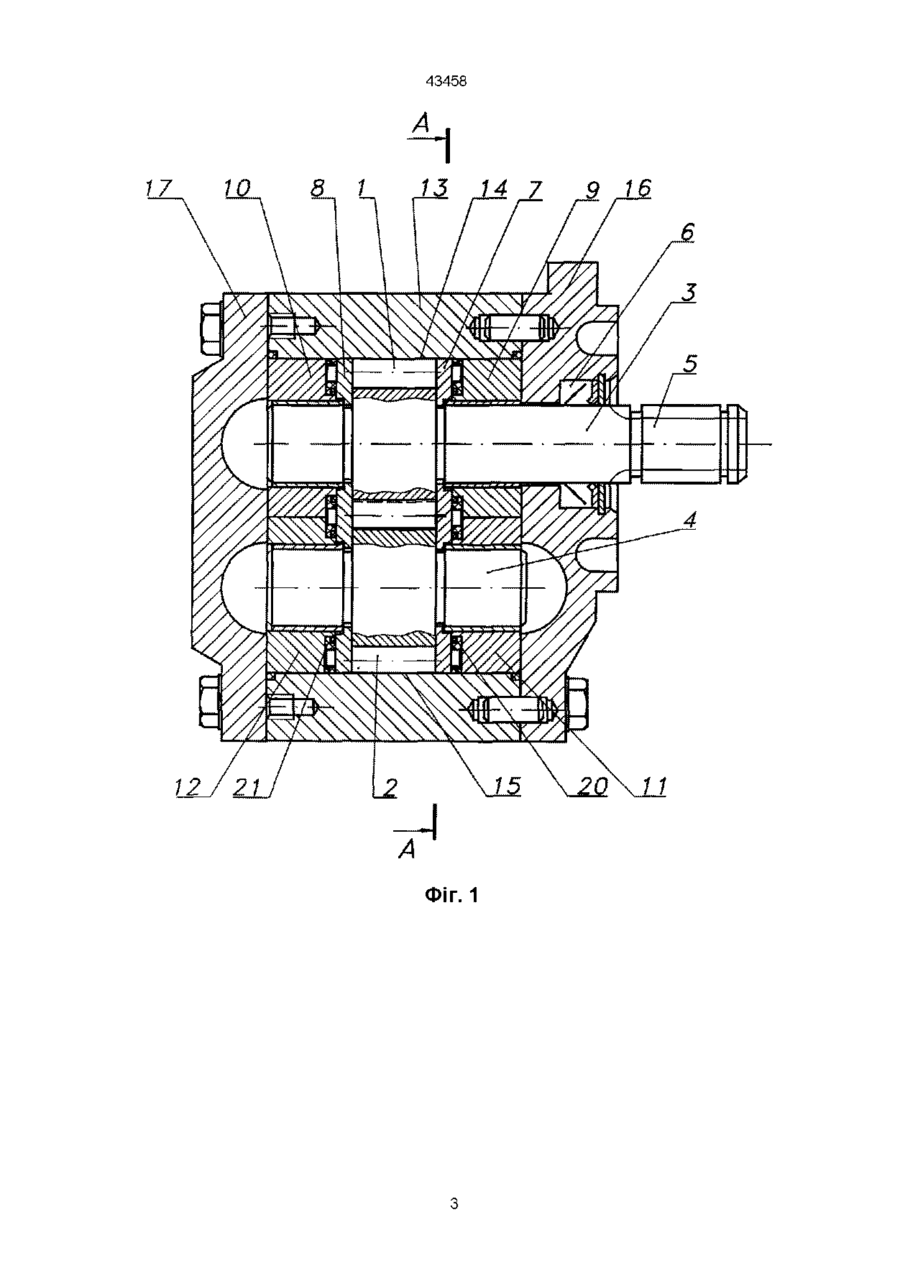

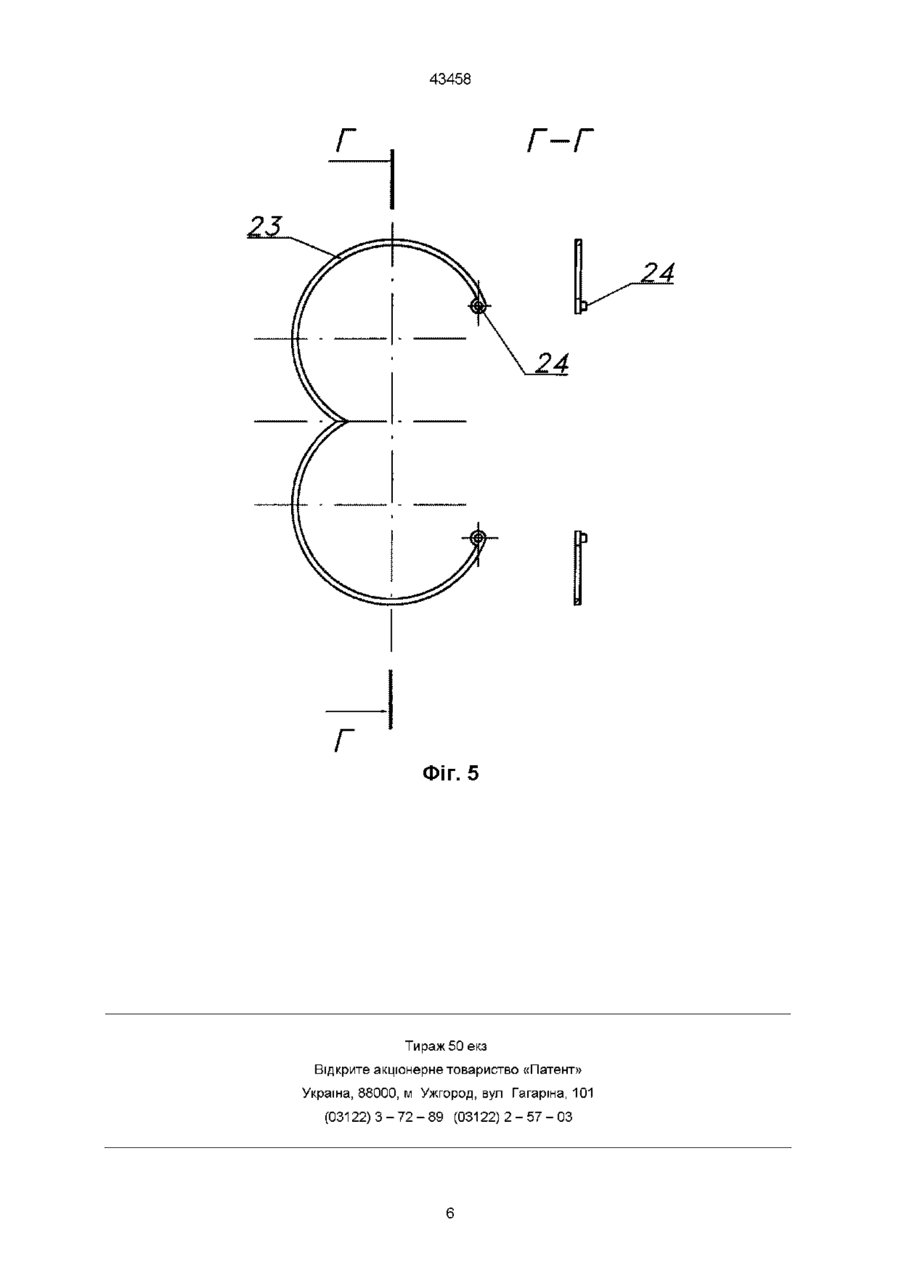

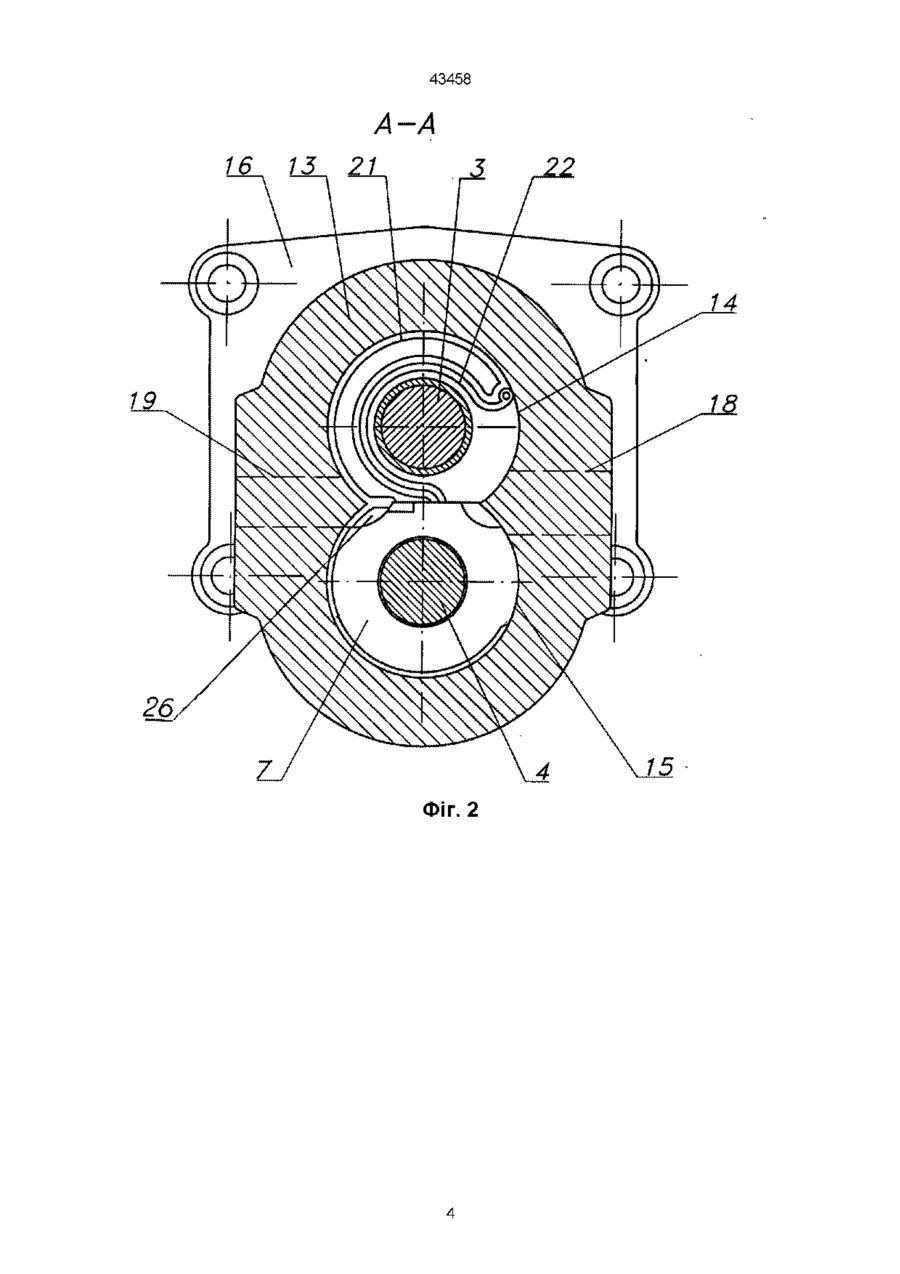

Шестеренна гідромашина, що містить ведучу та ведену шестерні, які входять в зовнішнє зачеплення, з прилеглими до їх торців торцевими ущільнювальними елементами, цапфами шестерень, установленими в радіально та аксіально рухомих корпусах ПІДШИПНИКІВ І разом розміще ними у внутрішній камері корпусу гідромашини, утвореній двома перетинними циліндричними отворами, закритій, як мінімум, однією кришкою, аксіальні поля тиску, які визначені 3-подібними ущільненнями на задніх боках ущільнювальних елементів, що мають захисні елементи із відносно твердого матеріалу, простягнені по кромках їх внутрішньої периферії, які ущільнюють стики корпусів ПІДШИПНИКІВ з торцевими ущільнювальними елементами, яка відрізняється тим, що в 3-подібних ущільненнях по їх зовнішньому периметру також встановлені захисні елементи, які ущільнюють стики корпусів ПІДШИПНИКІВ з корпусом гідромашини і які мають на своїх кінцях з боку зони низького тиску виступи, що входять у ВІДПОВІДНІ отвори на тих же кінцях захисних елементів, встановлених по внутрішніх периферійних кромках 3подібних ущільнень Винахід належить до галузі гідравлічних машин, зокрема до шестеренних гідромашин, що можуть бути використані у гідравлічних системах тракторів як загального, так і промислового призначення, екскаваторів, сільськогосподарських, шляхо-будівельнихта інших машин В ВІДОМІЙ шестеренній гідромашині, частково для усування цього недоліку, 3-подібні ущільнення обладнані захисними елементами з відносно твердого матеріалу, що простягаються по кромках їх внутрішніх периферій, ущільнюючи стики корпусів підвищувалась надійність і ДОВГОВІЧНІСТЬ роботи гідромашини, а також спрощувалось їх збирання Поставлене завдання вирішується тим, що у ВІДОМІЙ шестеренній гідромашині, яка вміщує входиві у зовнішнє зачеплення ведучу та ведену шестерні з прилеглими до їх торців торцевими ущільнювальними елементами, цапфами шестерен установленими в радіально та аксіально рухомих корпусах ПІДШИПНИКІВ і разом розміщених у внутрішній камері корпусу гідромашини, утворенної двома перетинними циліндричними отворами, закритою, як мінімум, однією кришкою, аксіальні поля тиску, які позначені 3-подібними ущільненнями на задніх боках торцевих ущільнювальних елементів, що мають захисні елементи із відносно твердого матеріалу, простягнені по кромках їх внутрішніх периферій і які ущільнюють стики корпусів ПІДШИПНИКІВ з торцевими ущільнювальними елементами, згідно з винаходом в 3-подібних ущільненнях по їх зовнішньому периметру також встановлені захисні елементи, які ущільнюють стики корпусів ПІДШИПНИКІВ з корпусом гідромашини і які мають на своїх кінцях, з боку зони низького тиску, виступи, що входять у ВІДПОВІДНІ отвори на тих же кінцях захисних елементів, встановлених по внутрішніх периферійних кромках 3-подібних ущільнень ПІДШИПНИКІВ з торцовими ущільнювальними еле ментами, див авторське свідоцтво СРСР №669084 кл F04C 1/04, 25 06 1979, (прототип) Установка таких захисних елементів ускладнює технологію збирання гідромашини, так як при збиранні необхідно виключити розділення або відхилення відносно один одного 3-подібних ущільнень і захисних елементів В основу винаходу покладене завдання створення шестеренної гідромашини, у якій із-за установки в 3-подібних ущільненнях по їх зовнішньому периметру захисних елементів, які б на кінцях ущільнень з'єднувалися з захисними елементами, що розміщені по внутрішній периферії ущільнень, створювали з ними єдиний збірний вузол, чим б Зоя о 00 ю ^со 43458 Таким чином, установлення захисних елементів по зовнішньому периметру 3-подібних ущільнень, усуває їх руйнування у МІСЦІ ущільнення стиків корпусів ПІДШИПНИКІВ з корпусом гідромашини, а з'єднання їх КІНЦІВ З КІНЦЯМИ захисних елементів, простягненими по кромках внутрішньої периферії ущільнень, створює з 3-подібними ущільненнями єдиний збірний вузол, що виключає розділення або відхилення відносно один одного ущільнень та захисних елементів, чим забезпечується спрощення технології збирання гідромашини У подальшому винахід роз'ясняється прикладом його конкретного виконання та кресленнями, де, - на фіг 1 - зображено повздовжній розріз гідромашини по вісям шестерен, - на фіг 2 - зображений східчастий поперечний розріз гідромашини по А-А з фіг 1, - на фіг 3 - зображено з двох сторін і в розрізі по Б-Б окремо в збільшеному масштабі 3-подібне ущільнення у зборі з захисними елементами, - на фіг 4 - зображений з однієї сторони і в розрізі по В-В захисний елемент, що встановлюється по внутрішніх периферійних кромках 3-подібних ущільнень, - на фіг 5 - зображений з одного боку і в розрізі по Г-Г захисний елемент, що встановлюється по зовнішньому периметру 3-подібних ущільнень Шестеренна гідромашина вміщує, входиві у зовнішнє зчеплення ведучу 1 та ведену 2 шестерні, виконані разом з цапфами 3 і 4 Ведуча шестерня 1 також має рушійний вал 5, ущільнений манжетою 6 До торців шестерен 1 і 2 примикають торцеві ущільнювальні елементи 7 і 8, а їх цапфи 3 і 4 установлені у радиально та аксіально рухомих корпусах ПІДШИПНИКІВ, які виконані у вигляді підшипникових втулок 9, 10, 11 та 12 Шестерні, торцеві ущільнювальні елементи та ПІДШИПНИКОВІ втулки всі разом розміщені у внутрішній камері корпусу 13 гідромашини, утворенній двома перетинними циліндричними отворами 14 і 15 та закритій кришками 16 і 17 (див фіг 1) У корпусі 13 гідромашини виконані вхідний 18 та вихідний 19 канали, які зображені на фіг 2 пунктирними ЛІНІЯМИ ПІДШИПНИКОВІ втулки в межах зазорів, рухомі у радіальному та аксіальному напрямках В цих напрямках рухомі торцеві ущільнювальні елементи 7 і 8, які підтиснені до торців шестерен аксіальними полями тиску, які позначені 3-подібними ущільненнями 20 і 21 на задніх боках торцевих ущільнювальних елементів 7 і 8, що мають захисні елементи 22 і 23 із відносно твердого матеріалу (див фіг 1, 2 і 3) Захисні елементи 22, простягнені по кромкам внутрішньої периферії ущільнень 20 і 21 і ущільнюють стики підшипникових втулок 9, 10, 11 та 12 з торцевими ущільнюючими елементами 7 і 8, а захисні елементи 23 установлені по зовнішньому периметру ущільнень 20 і 21, ущільнюють стики підшипникових втулок з корпусом 13 гідромашини (див фіг 1 і 3) Захисні елементи 23 мають на своїх кінцях, зі сторони зони низького тиску, виступи 24 ВХІДНІ у ВІДПОВІДНІ отвори 25 на таких же кінцях захисних елементів 22 (див фіг 4 і 5) Шестеренна гідромашина у режимі насосу працює таким чином При обертані ведучої шестерні 1 обертається зачіплена з нею ведена шестерня З Внаслідок розрідження, утвореного після виходу з зачеплення зубців шестерен, робоча рідина надходить по вхідному каналу 18 в западини між зубцями, заповнює їх і переноситься в зону високого тиску, де зубці, що входять в зачеплення, витискують и з западин шестерен у вихідний канал 19 Робоча рідина із вихідного каналу 19 під тиском по виборках 26 у торцевих ущільнюючих елементах 7 і 8 надходить в аксиальні поля тиску, які визначені 3-подібними ущільненнями 20 і 21, розміщеними у підшипникових втулках 9, 10, 11 та 12 Під ДІЄЮ тиску робочої рідини у аксиальних полях тиску торцеві ущільнюючі елементи 7 і 8 своїми торцями підтискуються до торців шестерен 1 і 2, ущільнюючи їх і робочу камеру насосу, а ПІДШИПНИКОВІ втулки підтиснюються до кришок 16 і 17 Захисні елементи 22, простягнені по кромках внутрішньої периферії ущільнень 20 і 21 ущільнюють стики підшипникових втулок, а захисні елементи 23 установлені по зовнішньому периметру ущільнень 20 і 21, ущільнюють стики підшипникових втулок з корпусом 13 насосу Тим самим, захищуються від руйнування не тільки внутрішні периферійні кромки 3-подібних ущільнень 20 і 21, а і ЗОВНІШНІ, ЧИМ підвищується ДОВГОВІЧНІСТЬ та надійність роботи гідромашини З'єднання ж КІНЦІВ захисних елементів 22 і 23 за допомогою виступів 24, що входять в отвори 25, утворює з 3-подібними ущільненнями єдиний збірний вузол, що виключає роз'єднання або відхилення відносно один одного ущільнень та захисних елементів, чим забезпечується спрощення збирання гідромашини При роботі гідромашини у режимі гідромотору робоча рідина, що подається під високим тиском у вихідний канал 19, діє на зубці шестерен і обертає їх, долаючи нагрузку прикладену до рушійного валу 5 Далі робота гідромотору подібна роботі насосу 43458 ,,.,ри.| И 14 7 9 16 LfTs ФІГ. 1 43458 A-A 16 13 14 Фіг. 2 43458 Б-Б Фіг. З В В Фіг. 4 43458 г г Фіг. 5 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
