Пристрій для приведення в дію силового вимикача

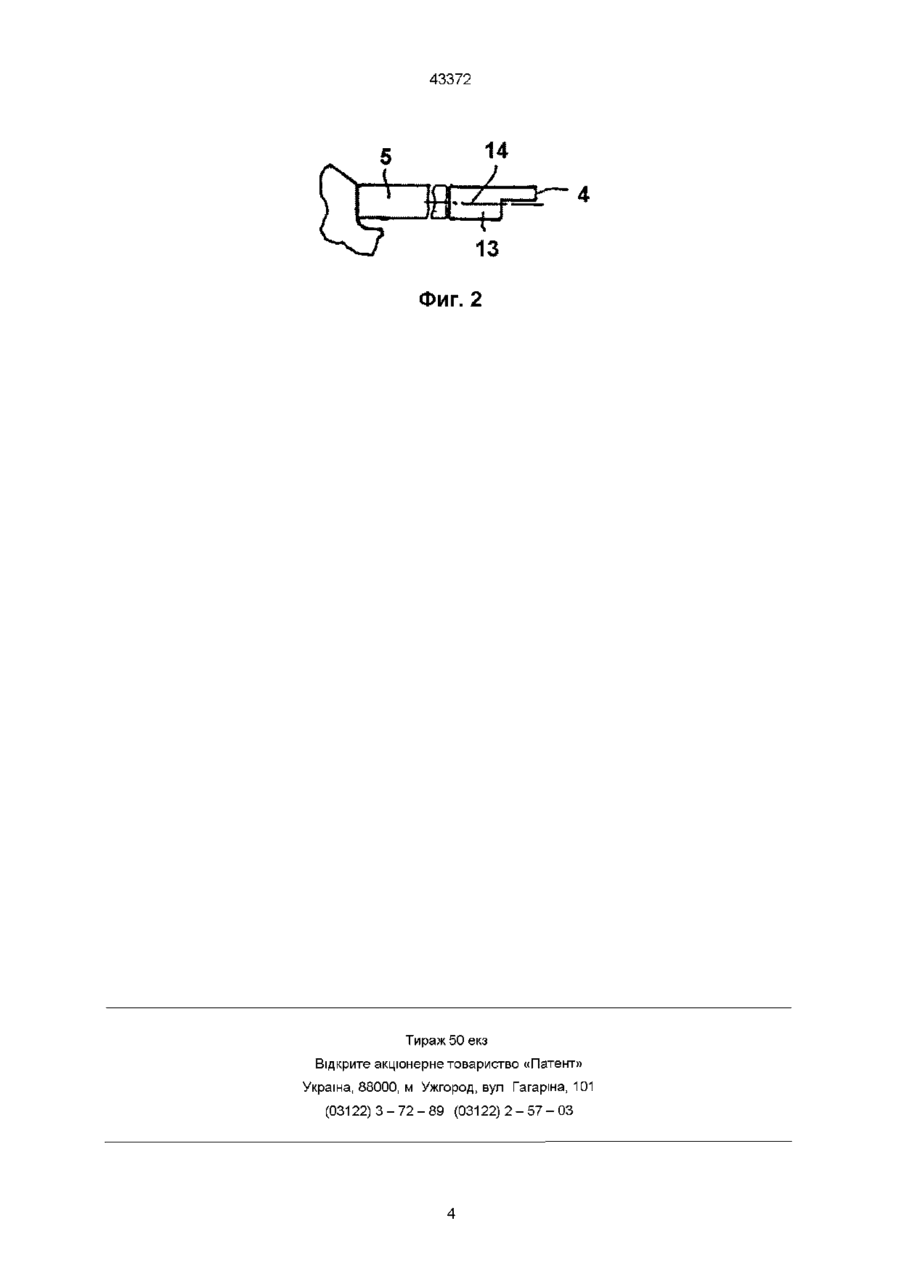

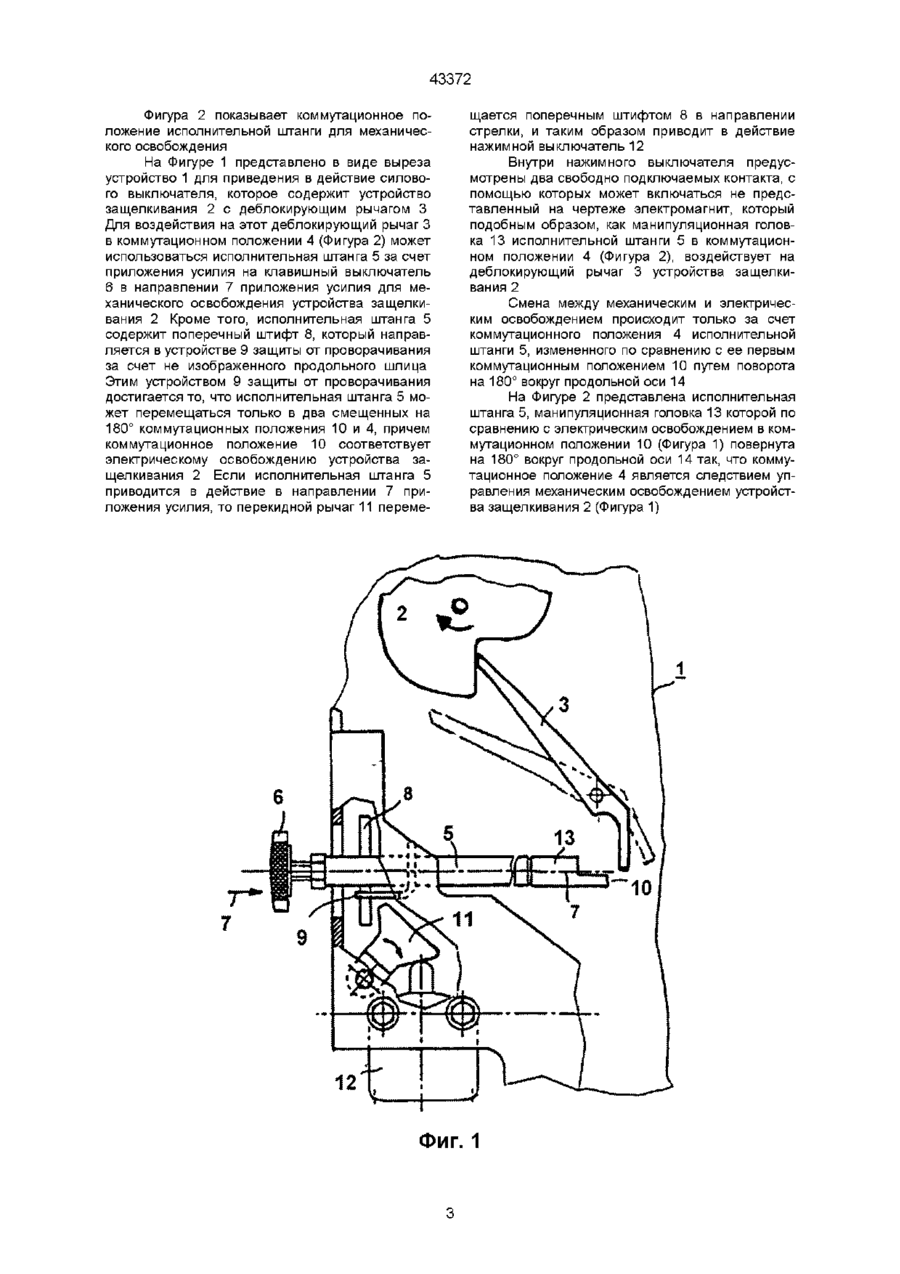

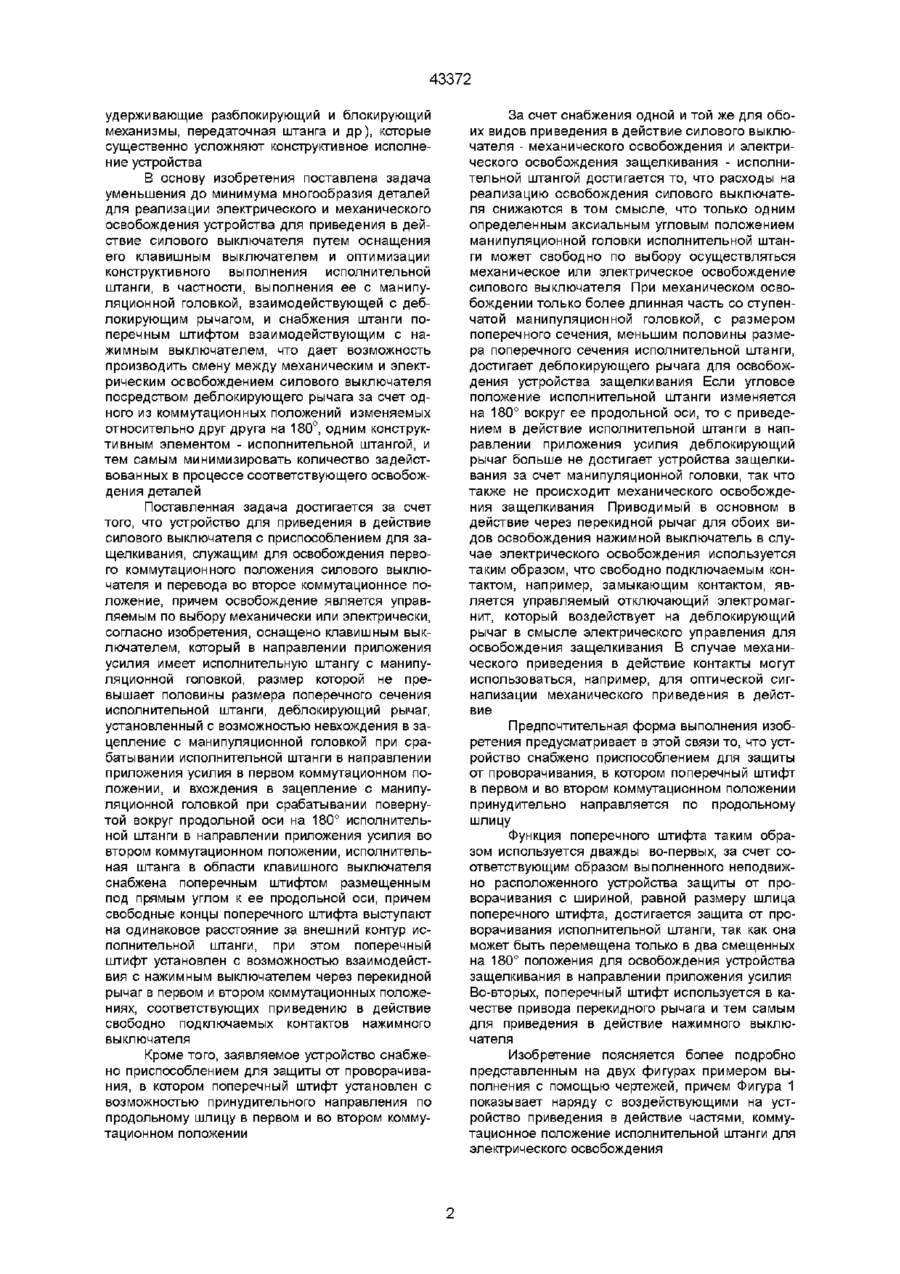

1 Устройство для приведения в действие силового выключателя с приспособлением для защелкивания, служащим для освобождения первого коммутационного положения силового выключателя и перевода во второе коммутационное положение, причем освобождение является управляемым по выбору механически или электрически, отличающееся тем, что оно оснащено клавишным выключателем, который в направлении приложения усилия имеет исполнительную штангу с манипуляционной головкой, размер которой не превышает половины размера поперечного сечения исполнительной штанги, деблокирующий рычаг, установленный с возможностью невхож дения в зацепление с манипуляционной головкой при срабатывании исполнительной штанги в направлении приложения усилия в первом коммутационном положении, и вхождения в зацепление с манипуляционной головкой при срабатывании повернутой вокруг продольной оси на 180° исполнительной штанги в направлении приложения усилия во втором коммутационном положении, исполнительная штанга в области клавишного выключателя снабжена поперечным штифтом, размещенным под прямым углом к ее продольной оси, причем свободные концы поперечного штифта выступают на одинаковое расстояние за внешний контур исполнительной штанги, при этом поперечный штифт установлен с возможностью взаимодействия с нажимным выключателем через перекидной рычаг в первом и втором коммутационных положениях, соответствующих приведению в действие свободно подключаемых контактов нажимного выключателя 2 Устройство по п 1, отличающееся тем, что оно снабжено приспособлением для защиты от проворачивания, в котором поперечный штифт установлен с возможностью принудительного направления по продольному шлицу в первом и во втором коммутационном положении О 1 Изобретение относится к электротехнике, в частности, к устройству для приведения в действие силового выключателя с приспособлением защелкивания, служащим для освобождения первого коммутационного положения силового выключателя и его перевода во второе коммутационное положение, причем освобождение может быть по выбору управляемым механически или электрически За прототип заявляемого изобретения принято устройство для приведения в действие силового выключателя с приспособлением для защелкивания, служащим для освобождения первого коммутационного положения силового выключателя и перевода во второе коммутационное положение, причем освобождение является управляемым по выбору механически или электрически (Патент US № 3 236 967, МПК6 Н01Н 3/30, 22 02 1966 г) В этом изобретении описан силовой ю выключатель с приспособлением, служащим для освобождения одного коммутационного положения силового выключателя и перевода в другое коммутационное положение При этом упомянутое освобождение может быть управляемым как механически, так и электрически Известное устройство содержит деблокирующий рычаг, который обеспечивает вращение кулачка (устройства защелкивания) в нужном направлении как в случае механического, так и в случае электрического управления Разблокирование и блокирование устройства осуществляется посредством разблокирующего спускового механизма, имеющего многочисленные исполнительные конструктивные элементы предназначенные для обеспечения передачи движения на деблокирующий рычаг этого механизма, находящийся в непосредственном контакте с устройством защелкивания (коленчатый рычаг, держатель, элементы, го го 43372 удерживающие разблокирующий и блокирующий механизмы, передаточная штанга и др), которые существенно усложняют конструктивное исполнение устройства В основу изобретения поставлена задача уменьшения до минимума многообразия деталей для реализации электрического и механического освобождения устройства для приведения в действие силового выключателя путем оснащения его клавишным выключателем и оптимизации конструктивного выполнения исполнительной штанги, в частности, выполнения ее с манипуляционной головкой, взаимодействующей с деблокирующим рычагом, и снабжения штанги поперечным штифтом взаимодействующим с нажимным выключателем, что дает возможность производить смену между механическим и электрическим освобождением силового выключателя посредством деблокирующего рычага за счет одного из коммутационных положений изменяемых относительно друг друга на 180°, одним конструктивным элементом - исполнительной штангой, и тем самым минимизировать количество задействованных в процессе соответствующего освобождения деталей Поставленная задача достигается за счет того, что устройство для приведения в действие силового выключателя с приспособлением для защелкивания, служащим для освобождения первого коммутационного положения силового выключателя и перевода во второе коммутационное положение, причем освобождение является управляемым по выбору механически или электрически, согласно изобретения, оснащено клавишным выключателем, который в направлении приложения усилия имеет исполнительную штангу с манипуляционной головкой, размер которой не превышает половины размера поперечного сечения исполнительной штанги, деблокирующий рычаг, установленный с возможностью невхождения в зацепление с манипуляционной головкой при срабатывании исполнительной штанги в направлении приложения усилия в первом коммутационном положении, и вхождения в зацепление с манипуляционной головкой при срабатывании повернутой вокруг продольной оси на 180° исполнительной штанги в направлении приложения усилия во втором коммутационном положении, исполнительная штанга в области клавишного выключателя снабжена поперечным штифтом размещенным под прямым углом к ее продольной оси, причем свободные концы поперечного штифта выступают на одинаковое расстояние за внешний контур исполнительной штанги, при этом поперечный штифт установлен с возможностью взаимодействия с нажимным выключателем через перекидной рычаг в первом и втором коммутационных положениях, соответствующих приведению в действие свободно подключаемых контактов нажимного выключателя Кроме того, заявляемое устройство снабжено приспособлением для защиты от проворачивания, в котором поперечный штифт установлен с возможностью принудительного направления по продольному шлицу в первом и во втором коммутационном положении За счет снабжения одной и той же для обоих видов приведения в действие силового выключателя - механического освобождения и электрического освобождения защелкивания - исполнительной штангой достигается то, что расходы на реализацию освобождения силового выключателя снижаются в том смысле, что только одним определенным аксиальным угловым положением манипуляционной головки исполнительной штанги может свободно по выбору осуществляться механическое или электрическое освобождение силового выключателя При механическом освобождении только более длинная часть со ступенчатой манипуляционной головкой, с размером поперечного сечения, меньшим половины размера поперечного сечения исполнительной штанги, достигает деблокирующего рычага для освобождения устройства защелкивания Если угловое положение исполнительной штанги изменяется на 180° вокруг ее продольной оси, то с приведением в действие исполнительной штанги в направлении приложения усилия деблокирующий рычаг больше не достигает устройства защелкивания за счет манипуляционной головки, так что также не происходит механического освобождения защелкивания Приводимый в основном в действие через перекидной рычаг для обоих видов освобождения нажимной выключатель в случае электрического освобождения используется таким образом, что свободно подключаемым контактом, например, замыкающим контактом, является управляемый отключающий электромагнит, который воздействует на деблокирующий рычаг в смысле электрического управления для освобождения защелкивания В случае механического приведения в действие контакты могут использоваться, например, для оптической сигнализации механического приведения в действие Предпочтительная форма выполнения изобретения предусматривает в этой связи то, что устройство снабжено приспособлением для защиты от проворачивания, в котором поперечный штифт в первом и во втором коммутационном положении принудительно направляется по продольному шлицу Функция поперечного штифта таким образом используется дважды во-первых, за счет соответствующим образом выполненного неподвижно расположенного устройства защиты от проворачивания с шириной, равной размеру шлица поперечного штифта, достигается защита от проворачивания исполнительной штанги, так как она может быть перемещена только в два смещенных на 180° положения для освобождения устройства защелкивания в направлении приложения усилия Во-вторых, поперечный штифт используется в качестве привода перекидного рычага и тем самым для приведения в действие нажимного выключателя Изобретение поясняется более подробно представленным на двух фигурах примером выполнения с помощью чертежей, причем Фигура 1 показывает наряду с воздействующими на устройство приведения в действие частями, коммутационное положение исполнительной штанги для электрического освобождения 43372 Фигура 2 показывает коммутационное положение исполнительной штанги для механического освобождения На Фигуре 1 представлено в виде выреза устройство 1 для приведения в действие силового выключателя, которое содержит устройство защелкивания 2 с деблокирующим рычагом 3 Для воздействия на этот деблокирующий рычаг 3 в коммутационном положении 4 (Фигура 2) может использоваться исполнительная штанга 5 за счет приложения усилия на клавишный выключатель 6 в направлении 7 приложения усилия для механического освобождения устройства защелкивания 2 Кроме того, исполнительная штанга 5 содержит поперечный штифт 8, который направляется в устройстве 9 защиты от проворачивания за счет не изображенного продольного шлица Этим устройством 9 защиты от проворачивания достигается то, что исполнительная штанга 5 может перемещаться только в два смещенных на 180° коммутационных положения 10 и 4, причем коммутационное положение 10 соответствует электрическому освобождению устройства защелкивания 2 Если исполнительная штанга 5 приводится в действие в направлении 7 приложения усилия, то перекидной рычаг 11 переме щается поперечным штифтом 8 в направлении стрелки, и таким образом приводит в действие нажимной выключатель 12 Внутри нажимного выключателя предусмотрены два свободно подключаемых контакта, с помощью которых может включаться не представленный на чертеже электромагнит, который подобным образом, как манипуляционная головка 13 исполнительной штанги 5 в коммутационном положении 4 (Фигура 2), воздействует на деблокирующий рычаг 3 устройства защелкивания 2 Смена между механическим и электрическим освобождением происходит только за счет коммутационного положения 4 исполнительной штанги 5, измененного по сравнению с ее первым коммутационным положением 10 путем поворота на 180° вокруг продольной оси 14 На Фигуре 2 представлена исполнительная штанга 5, манипуляционная головка 13 которой по сравнению с электрическим освобождением в коммутационном положении 10 (Фигура 1) повернута на 180° вокруг продольной оси 14 так, что коммутационное положение 4 является следствием управления механическим освобождением устройства защелкивания 2 (Фигура 1) 12 Фиг. 1 43372 Фиг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
