Відкидний закупорювальний засіб, литий у закритому положенні

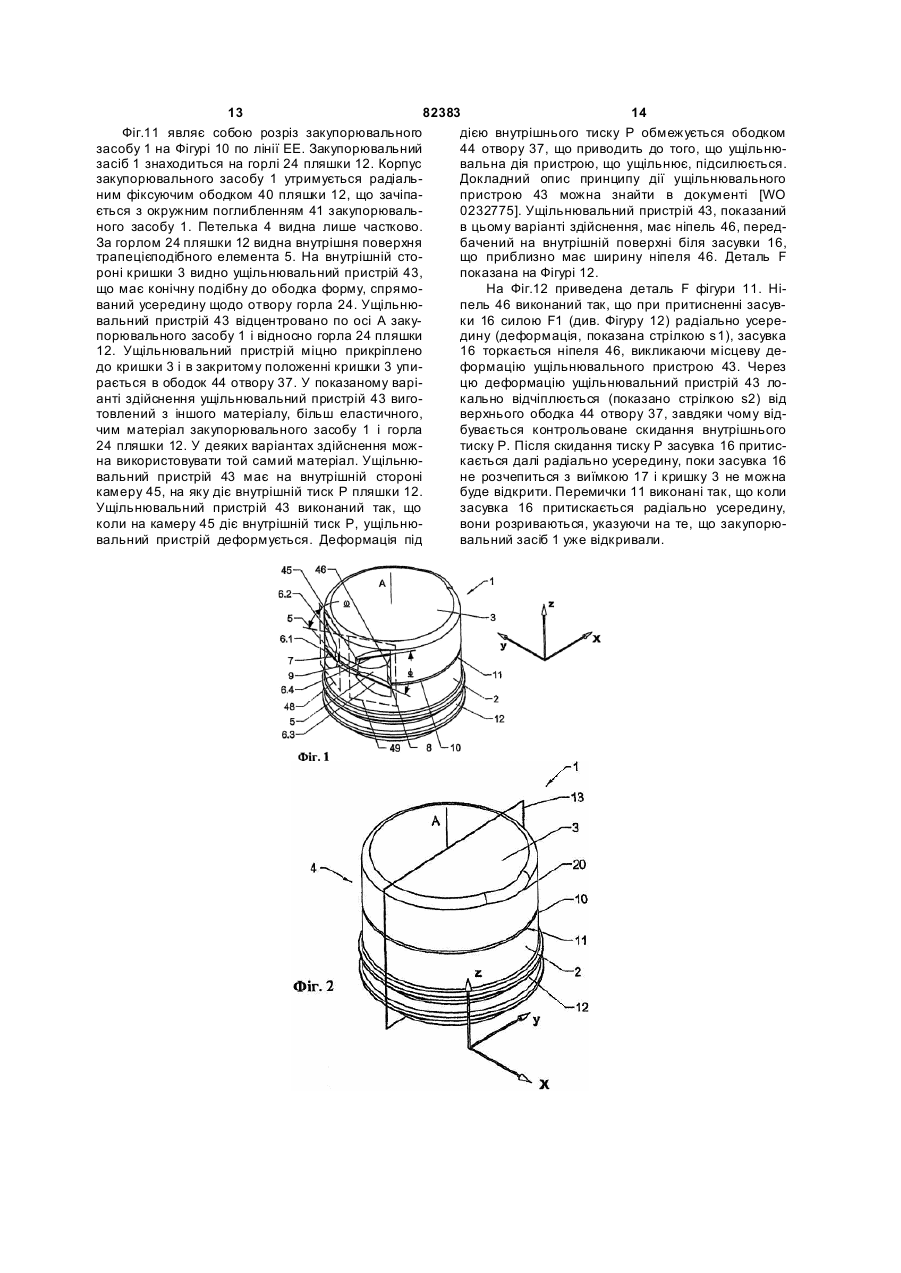

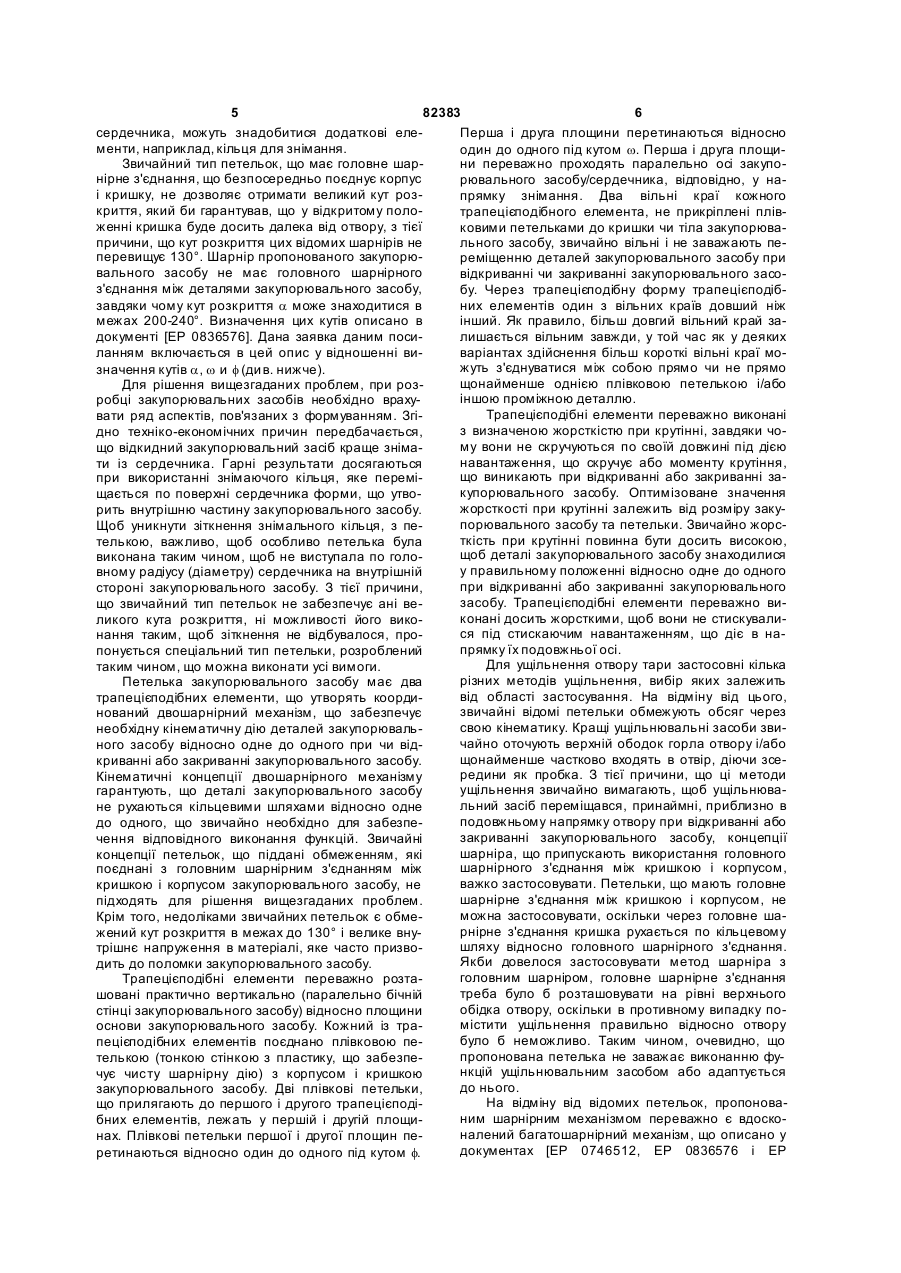

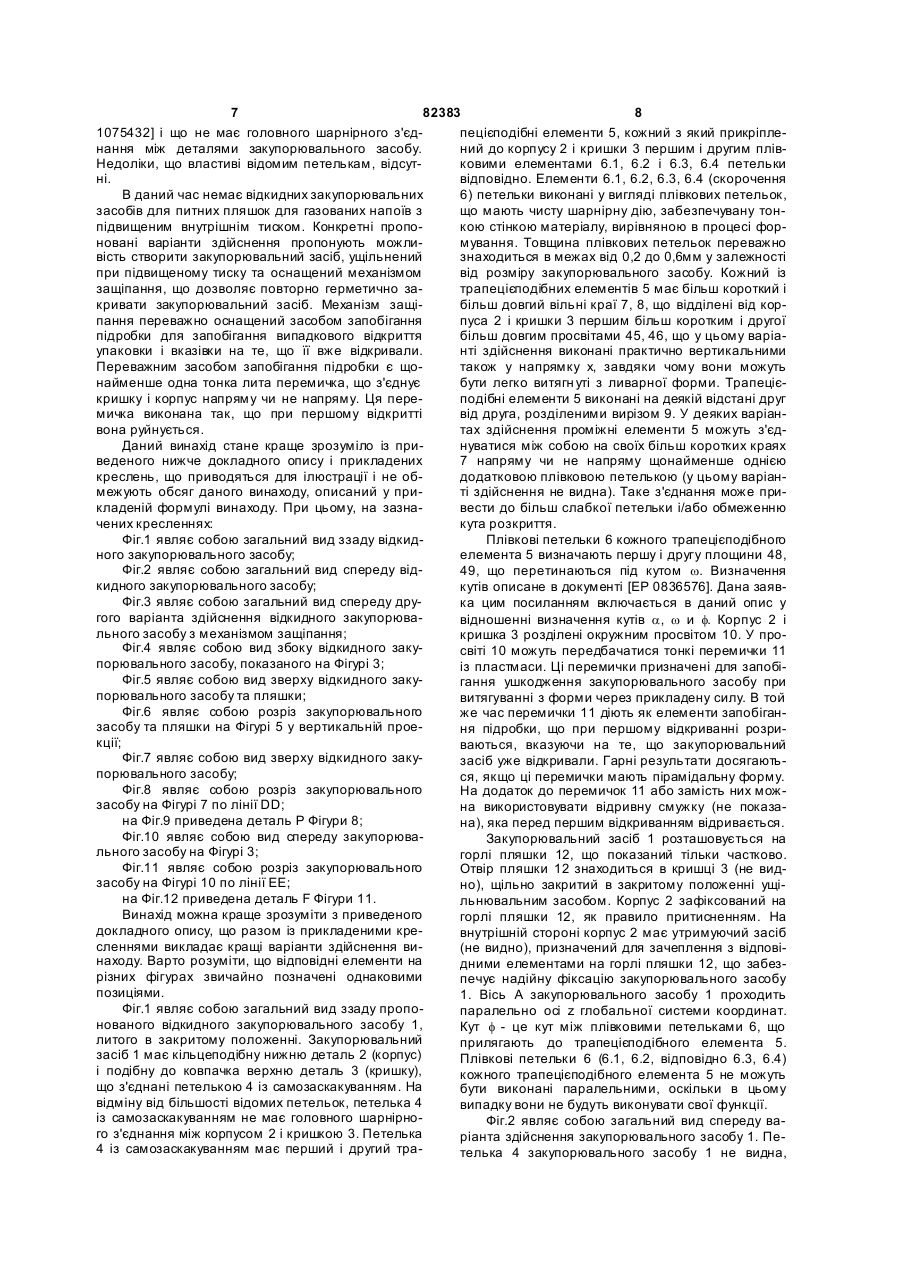

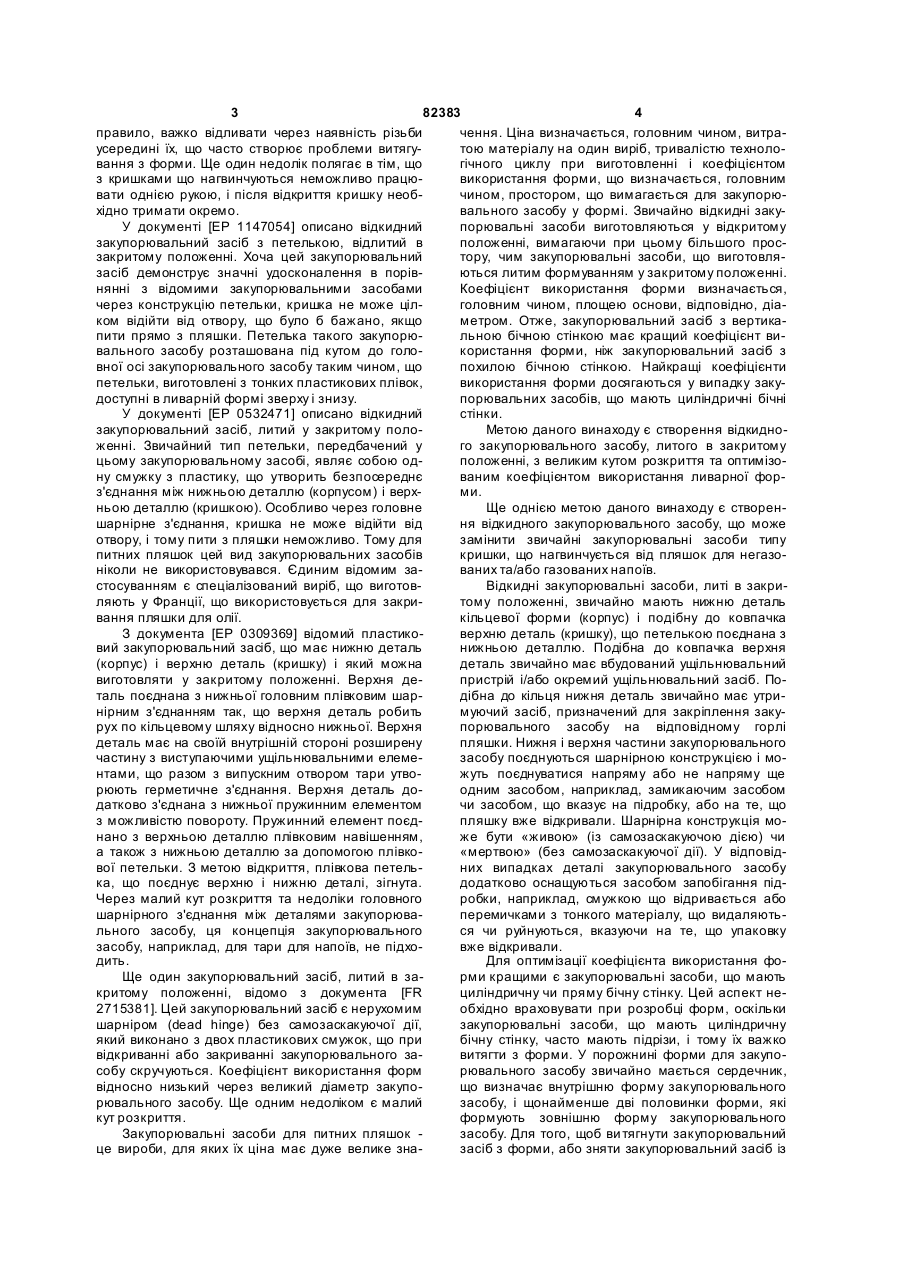

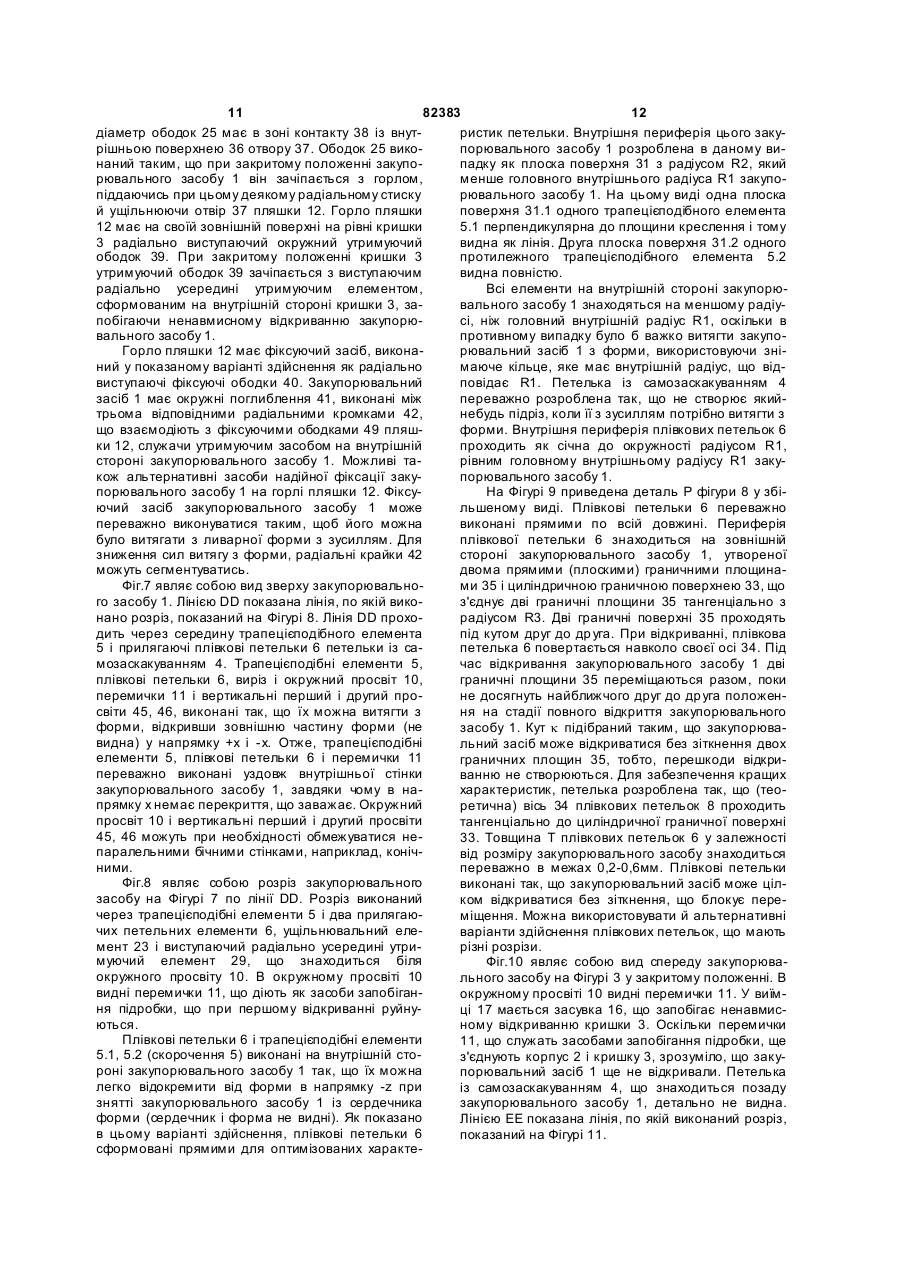

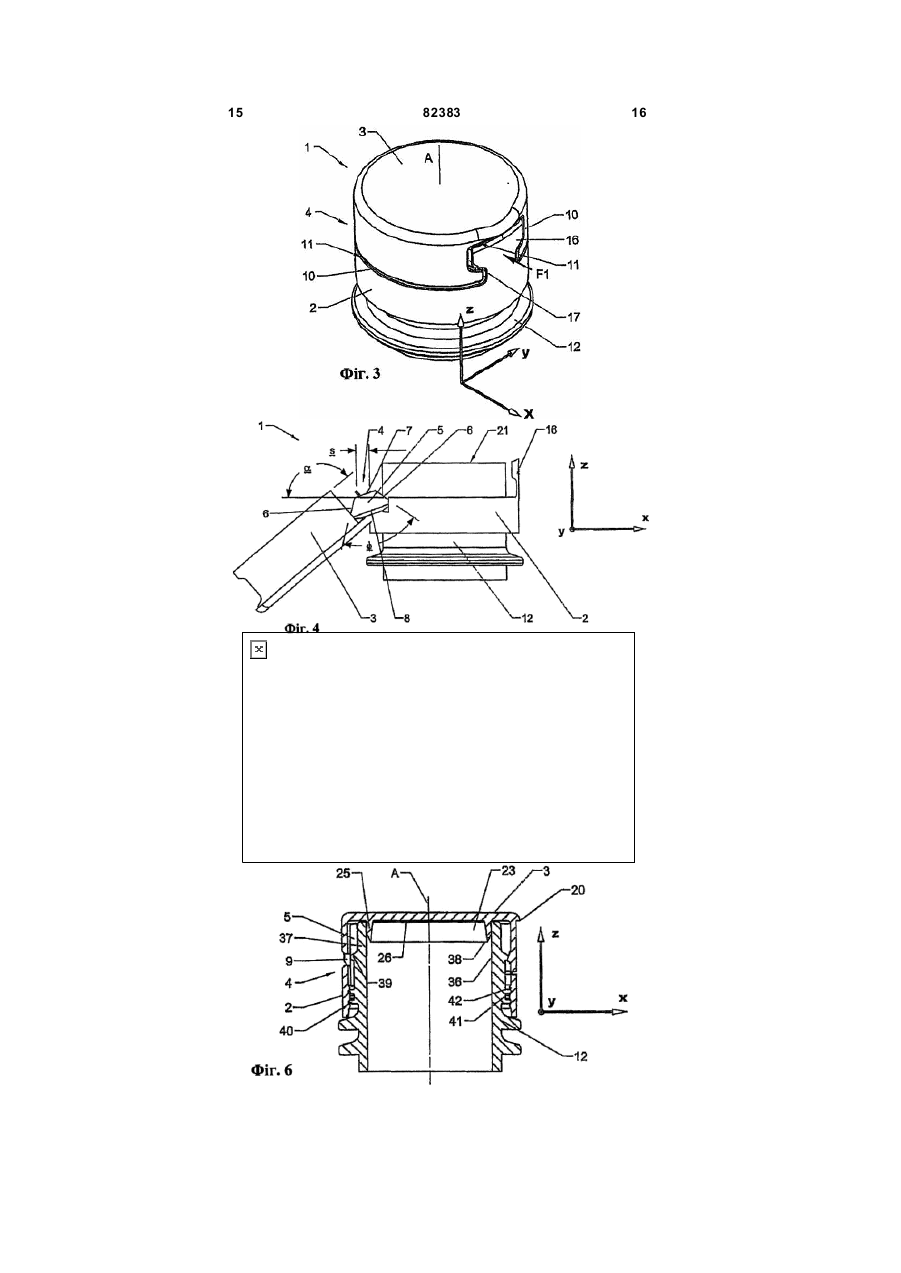

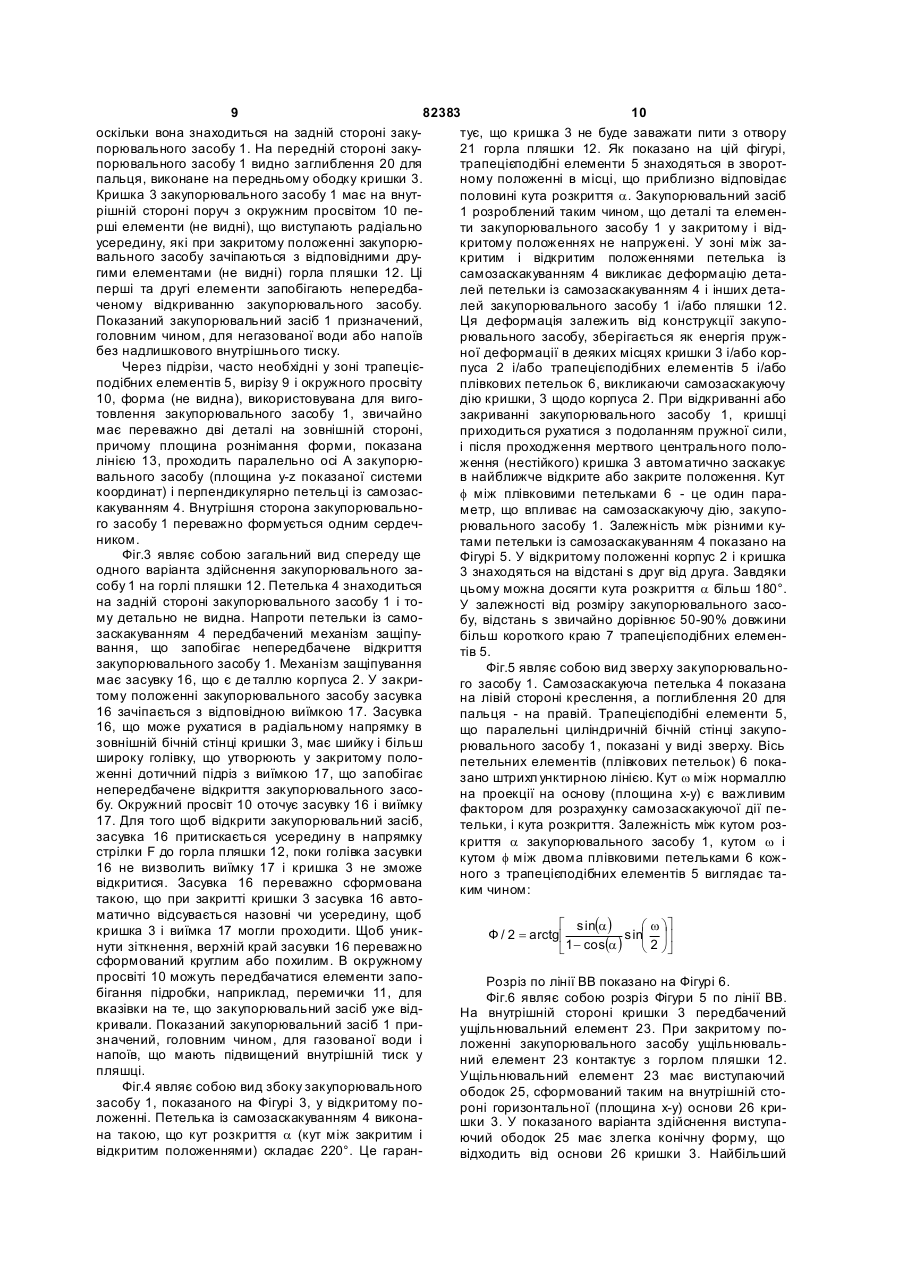

1. Закупорювальний засіб 1, литий в закритому положенні, з корпусом 2, що має фіксуючий засіб 42 для фіксації закупорювального засобу 1 на горлі пляшки 12, і кришкою 3, що має ущільнювальний засіб 23 для ущільнення отвору 21 пляшки 12, причому корпус і кришка розділені коловим просвітом 10, і петелькою із самозаскакуванням 4, що має перший і другий трапецієподібні елементи 5.1, 5.2 та першу і другу пари плівкових петельок 6.1, 6.2, 6.3, 6.4, причому кожна пара визначає першу і др угу площини 48, 49, перша і друга пари плівкових петельок 6.1, 6.2, 6.3, 6.4 приєднують перший і другий трапецієподібні елементи 5.1, 5.2 до кришки 3 і корпусу 2, причому перша і друга площини 48, 49 проходять практично паралельно осі А закупорювального засобу 1. 2. Закупорювальний засіб за п. 1, який відрізняється тим, що перша і друга пари плівкових петельок 6.1, 6.2, 6.3, 6.4 розташовані під кутом w , і перша і друга площини 48, 49, обумовлені першою і другою парами плівкових петельок 6.1, 6.2, 6.3, 6.4, розташовані під кутом w , причому залежність між кутом w , кутом f і кутом розкриття a закупорювального засобу 1 виглядає таким чином: 2 UA 1 Даний винахід відноситься до відкидного закупорювального засобу, литого в закритому положенні, і тари, призначеної для використання із закупорювальним засобом відповідно до обмежувальної частини незалежного пункту формули винаходу. Відомі кришки що нагвинчуються, наприклад, для питних пляшок, виготовлених з поліетилену, чи пляшок, виготовлених зі скла. Одним з недоліків цих закупорювальних засобів є те, що для їхнього відкриття або закриття потрібно значне фізичне зусилля. Крім того, відомі закупорювальні засоби у вигляді кришок що нагвинчуються, як 3 82383 4 правило, важко відливати через наявність різьби чення. Ціна визначається, головним чином, витраусередині їх, що часто створює проблеми витягутою матеріалу на один виріб, тривалістю техноловання з форми. Ще один недолік полягає в тім, що гічного циклу при виготовленні і коефіцієнтом з кришками що нагвинчуються неможливо працювикористання форми, що визначається, головним вати однією рукою, і після відкриття кришку необчином, простором, що вимагається для закупорюхідно тримати окремо. вального засобу у формі. Звичайно відкидні закуУ документі [ЕР 1147054] описано відкидний порювальні засоби виготовляються у відкритому закупорювальний засіб з петелькою, відлитий в положенні, вимагаючи при цьому більшого просзакритому положенні. Хоча цей закупорювальний тору, чим закупорювальні засоби, що виготовлязасіб демонструє значні удосконалення в порівються литим формуванням у закритому положенні. нянні з відомими закупорювальними засобами Коефіцієнт використання форми визначається, через конструкцію петельки, кришка не може цілголовним чином, площею основи, відповідно, діаком відійти від отвору, що було б бажано, якщо метром. Отже, закупорювальний засіб з вертикапити прямо з пляшки. Петелька такого закупорюльною бічною стінкою має кращий коефіцієнт вивального засобу розташована під кутом до голокористання форми, ніж закупорювальний засіб з вної осі закупорювального засобу таким чином, що похилою бічною стінкою. Найкращі коефіцієнти петельки, виготовлені з тонких пластикових плівок, використання форми досягаються у випадку закудоступні в ливарній формі зверху і знизу. порювальних засобів, що мають циліндричні бічні У документі [ЕР 0532471] описано відкидний стінки. закупорювальний засіб, литий у закритому полоМетою даного винаходу є створення відкидноженні. Звичайний тип петельки, передбачений у го закупорювального засобу, литого в закритому цьому закупорювальному засобі, являє собою одположенні, з великим кутом розкриття та оптимізону смужку з пластику, що утворить безпосереднє ваним коефіцієнтом використання ливарної форз'єднання між нижньою деталлю (корпусом) і верхми. ньою деталлю (кришкою). Особливо через головне Ще однією метою даного винаходу є створеншарнірне з'єднання, кришка не може відійти від ня відкидного закупорювального засобу, що може отвору, і тому пити з пляшки неможливо. Тому для замінити звичайні закупорювальні засоби типу питних пляшок цей вид закупорювальних засобів кришки, що нагвинчується від пляшок для негазоніколи не використовувався. Єдиним відомим заваних та/або газованих напоїв. стосуванням є спеціалізований виріб, що виготовВідкидні закупорювальні засоби, литі в закриляють у Франції, що використовується для закритому положенні, звичайно мають нижню деталь вання пляшки для олії. кільцевої форми (корпус) і подібну до ковпачка З документа [ЕР 0309369] відомий пластиковерхню деталь (кришку), що петелькою поєднана з вий закупорювальний засіб, що має нижню деталь нижньою деталлю. Подібна до ковпачка верхня (корпус) і верхню деталь (кришку) і який можна деталь звичайно має вбудований ущільнювальний виготовляти у закритому положенні. Верхня депристрій і/або окремий ущільнювальний засіб. Поталь поєднана з нижньої головним плівковим шардібна до кільця нижня деталь звичайно має утринірним з'єднанням так, що верхня деталь робить муючий засіб, призначений для закріплення закурух по кільцевому шляху відносно нижньої. Верхня порювального засобу на відповідному горлі деталь має на своїй внутрішній стороні розширену пляшки. Нижня і верхня частини закупорювального частину з виступаючими ущільнювальними елемезасобу поєднуються шарнірною конструкцією і монтами, що разом з випускним отвором тари утвожуть поєднуватися напряму або не напряму ще рюють герметичне з'єднання. Верхня деталь доодним засобом, наприклад, замикаючим засобом датково з'єднана з нижньої пружинним елементом чи засобом, що вказує на підробку, або на те, що з можливістю повороту. Пружинний елемент поєдпляшку вже відкривали. Шарнірна конструкція монано з верхньою деталлю плівковим навішенням, же бути «живою» (із самозаскакуючою дією) чи а також з нижньою деталлю за допомогою плівко«мертвою» (без самозаскакуючої дії). У відповідвої петельки. З метою відкриття, плівкова петельних випадках деталі закупорювального засобу ка, що поєднує верхню і нижню деталі, зігнута. додатково оснащуються засобом запобігання підЧерез малий кут розкриття та недоліки головного робки, наприклад, смужкою що відривається або шарнірного з'єднання між деталями закупорюваперемичками з тонкого матеріалу, що видаляютьльного засобу, ця концепція закупорювального ся чи руйнуються, вказуючи на те, що упаковку засобу, наприклад, для тари для напоїв, не підховже відкривали. дить. Для оптимізації коефіцієнта використання фоЩе один закупорювальний засіб, литий в зарми кращими є закупорювальні засоби, що мають критому положенні, відомо з документа [FR циліндричну чи пряму бічну стінку. Цей аспект не2715381]. Цей закупорювальний засіб є нерухомим обхідно враховувати при розробці форм, оскільки шарніром (dead hinge) без самозаскакуючої дії, закупорювальні засоби, що мають циліндричну який виконано з двох пластикових смужок, що при бічну стінку, часто мають підрізи, і тому їх важко відкриванні або закриванні закупорювального завитягти з форми. У порожнині форми для закупособу скручуються. Коефіцієнт використання форм рювального засобу звичайно мається сердечник, відносно низький через великий діаметр закупощо визначає внутрішню форму закупорювального рювального засобу. Ще одним недоліком є малий засобу, і щонайменше дві половинки форми, які кут розкриття. формують зовнішню форму закупорювального Закупорювальні засоби для питних пляшок засобу. Для того, щоб ви тягнути закупорювальний це вироби, для яких їх ціна має дуже велике зназасіб з форми, або зняти закупорювальний засіб із 5 82383 6 сердечника, можуть знадобитися додаткові елеПерша і друга площини перетинаються відносно менти, наприклад, кільця для знімання. один до одного під кутом w. Перша і друга площиЗвичайний тип петельок, що має головне шарни переважно проходять паралельно осі закупонірне з'єднання, що безпосередньо поєднує корпус рювального засобу/сердечника, відповідно, у наі кришку, не дозволяє отримати великий кут розпрямку знімання. Два вільні краї кожного криття, який би гарантував, що у відкритому полотрапецієподібного елемента, не прикріплені плівженні кришка буде досить далека від отвору, з тієї ковими петельками до кришки чи тіла закупорювапричини, що кут розкриття цих відомих шарнірів не льного засобу, звичайно вільні і не заважають пеперевищує 130°. Шарнір пропонованого закупорюреміщенню деталей закупорювального засобу при вального засобу не має головного шарнірного відкриванні чи закриванні закупорювального засоз'єднання між деталями закупорювального засобу, бу. Через трапецієподібну форму трапецієподібзавдяки чому кут розкриття a може знаходитися в них елементів один з вільних країв довший ніж межах 200-240°. Визначення цих кутів описано в інший. Як правило, більш довгий вільний край задокументі [ЕР 0836576]. Дана заявка даним посилишається вільним завжди, у той час як у деяких ланням включається в цей опис у відношенні виваріантах здійснення більш короткі вільні краї можуть з'єднуватися між собою прямо чи не прямо значення кутів a, w и f (ди в. нижче). щонайменше однією плівковою петелькою і/або Для рішення вищезгаданих проблем, при розіншою проміжною деталлю. робці закупорювальних засобів необхідно врахуТрапецієподібні елементи переважно виконані вати ряд аспектів, пов'язаних з формуванням. Згіз визначеною жорсткістю при крутінні, завдяки чодно техніко-економічних причин передбачається, му вони не скручуються по своїй довжині під дією що відкидний закупорювальний засіб краще зніманавантаження, що скручує або моменту крутіння, ти із сердечника. Гарні результати досягаються що виникають при відкриванні або закриванні запри використанні знімаючого кільця, яке перемікупорювального засобу. Оптимізоване значення щається по поверхні сердечника форми, що утвожорсткості при крутінні залежить від розміру закурить внутрішню частину закупорювального засобу. порювального засобу та петельки. Звичайно жорсЩоб уникнути зіткнення знімального кільця, з петкість при крутінні повинна бути досить високою, телькою, важливо, щоб особливо петелька була щоб деталі закупорювального засобу знаходилися виконана таким чином, щоб не виступала по голоу правильному положенні відносно одне до одного вному радіусу (діаметру) сердечника на внутрішній при відкриванні або закриванні закупорювального стороні закупорювального засобу. З тієї причини, засобу. Трапецієподібні елементи переважно вищо звичайний тип петельок не забезпечує ані веконані досить жорсткими, щоб вони не стискувалиликого кута розкриття, ні можливості його викося під стискаючим навантаженням, що діє в нанання таким, щоб зіткнення не відбувалося, пропрямку їх подовжньої осі. понується спеціальний тип петельки, розроблений Для ущільнення отвору тари застосовні кілька таким чином, що можна виконати усі вимоги. різних методів ущільнення, вибір яких залежить Петелька закупорювального засобу має два від області застосування. На відміну від цього, трапецієподібних елементи, що утворять коордизвичайні відомі петельки обмежують обсяг через нований двошарнірний механізм, що забезпечує свою кінематику. Кращі ущільнювальні засоби звинеобхідну кінематичну дію деталей закупорювальчайно оточують верхній ободок горла отвору і/або ного засобу відносно одне до одного при чи відщонайменше частково входять в отвір, діючи зсекриванні або закриванні закупорювального засобу. редини як пробка. З тієї причини, що ці методи Кінематичні концепції двошарнірного механізму ущільнення звичайно вимагають, щоб ущільнювагарантують, що деталі закупорювального засобу льний засіб переміщався, принаймні, приблизно в не рухаються кільцевими шляхами відносно одне подовжньому напрямку отвору при відкриванні або до одного, що звичайно необхідно для забезпезакриванні закупорювального засобу, концепції чення відповідного виконання функцій. Звичайні шарніра, що припускають використання головного концепції петельок, що піддані обмеженням, які шарнірного з'єднання між кришкою і корпусом, поєднані з головним шарнірним з'єднанням між важко застосовувати. Петельки, що мають головне кришкою і корпусом закупорювального засобу, не шарнірне з'єднання між кришкою і корпусом, не підходять для рішення вищезгаданих проблем. можна застосовувати, оскільки через головне шаКрім того, недоліками звичайних петельок є обмернірне з'єднання кришка рухається по кільцевому жений кут розкриття в межах до 130° і велике внушляху відносно головного шарнірного з'єднання. трішнє напруження в матеріалі, яке часто призвоЯкби довелося застосовувати метод шарніра з дить до поломки закупорювального засобу. головним шарніром, головне шарнірне з'єднання Трапецієподібні елементи переважно розтатреба було б розташовувати на рівні верхнього шовані практично вертикально (паралельно бічній обідка отвору, оскільки в противному випадку постінці закупорювального засобу) відносно площини містити ущільнення правильно відносно отвору основи закупорювального засобу. Кожний із трабуло б неможливо. Таким чином, очевидно, що пецієподібних елементів поєднано плівковою пепропонована петелька не заважає виконанню футелькою (тонкою стінкою з пластику, що забезпенкцій ущільнювальним засобом або адаптується чує чисту шарнірну дію) з корпусом і кришкою до нього. закупорювального засобу. Дві плівкові петельки, На відміну від відомих петельок, пропоноващо прилягають до першого і другого трапецієподіним шарнірним механізмом переважно є вдоскобних елементів, лежать у першій і другій площиналений багатошарнірний механізм, що описано у нах. Плівкові петельки першої і другої площин педокументах [ЕР 0746512, ЕР 0836576 і ЕР ретинаються відносно один до одного під кутом f. 7 82383 8 1075432] і що не має головного шарнірного з'єдпецієподібні елементи 5, кожний з який прикріпленання між деталями закупорювального засобу. ний до корпусу 2 і кришки 3 першим і другим плівНедоліки, що властиві відомим петелькам, відсутковими елементами 6.1, 6.2 і 6.3, 6.4 петельки ні. відповідно. Елементи 6.1, 6.2, 6.3, 6.4 (скорочення В даний час немає відкидних закупорювальних 6) петельки виконані у вигляді плівкових петельок, засобів для питних пляшок для газованих напоїв з що мають чисту шарнірну дію, забезпечувану тонпідвищеним внутрішнім тиском. Конкретні пропокою стінкою матеріалу, вирівняною в процесі форновані варіанти здійснення пропонують можлимування. Товщина плівкових петельок переважно вість створити закупорювальний засіб, ущільнений знаходиться в межах від 0,2 до 0,6мм у залежності при підвищеному тиску та оснащений механізмом від розміру закупорювального засобу. Кожний із защіпання, що дозволяє повторно герметично затрапецієподібних елементів 5 має більш короткий і кривати закупорювальний засіб. Механізм защібільш довгий вільні краї 7, 8, що відділені від корпання переважно оснащений засобом запобігання пуса 2 і кришки 3 першим більш коротким і другої підробки для запобігання випадкового відкриття більш довгим просвітами 45, 46, що у цьому варіаупаковки і вказівки на те, що її вже відкривали. нті здійснення виконані практично вертикальними Переважним засобом запобігання підробки є щотакож у напрямку х, завдяки чому вони можуть найменше одна тонка лита перемичка, що з'єднує бути легко витягн уті з ливарної форми. Трапецієкришку і корпус напряму чи не напряму. Ця переподібні елементи 5 виконані на деякій відстані друг мичка виконана так, що при першому відкритті від друга, розділеними вирізом 9. У деяких варіанвона руйнується. тах здійснення проміжні елементи 5 можуть з'єдДаний винахід стане краще зрозуміло із принуватися між собою на своїх більш коротких краях веденого нижче докладного опису і прикладених 7 напряму чи не напряму щонайменше однією креслень, що приводяться для ілюстрації і не обдодатковою плівковою петелькою (у цьому варіанмежують обсяг даного винаходу, описаний у приті здійснення не видна). Таке з'єднання може прикладеній формулі винаходу. При цьому, на зазнавести до більш слабкої петельки і/або обмеженню чених кресленнях: кута розкриття. Фіг.1 являє собою загальний вид ззаду відкидПлівкові петельки 6 кожного трапецієподібного ного закупорювального засобу; елемента 5 визначають першу і другу площини 48, Фіг.2 являє собою загальний вид спереду від49, що перетинаються під кутом w. Визначення кидного закупорювального засобу; кутів описане в документі [ЕР 0836576]. Дана заявФіг.3 являє собою загальний вид спереду друка цим посиланням включається в даний опис у гого варіанта здійснення відкидного закупорювавідношенні визначення кутів a, w и f. Корпус 2 і льного засобу з механізмом защіпання; кришка 3 розділені окружним просвітом 10. У проФіг.4 являє собою вид збоку відкидного закусвіті 10 можуть передбачатися тонкі перемички 11 порювального засобу, показаного на Фігурі 3; із пластмаси. Ці перемички призначені для запобіФіг.5 являє собою вид зверху відкидного закугання ушкодження закупорювального засобу при порювального засобу та пляшки; витягуванні з форми через прикладену силу. В той Фіг.6 являє собою розріз закупорювального же час перемички 11 діють як елементи запобіганзасобу та пляшки на Фігурі 5 у вертикальній проеня підробки, що при першому відкриванні розрикції; ваються, вказуючи на те, що закупорювальний Фіг.7 являє собою вид зверху відкидного закузасіб уже відкривали. Гарні результати досягаютьпорювального засобу; ся, якщо ці перемички мають пірамідальну форму. Фіг.8 являє собою розріз закупорювального На додаток до перемичок 11 або замість них можзасобу на Фігурі 7 по лінії DD; на використовувати відривну смужку (не показана Фіг.9 приведена деталь Ρ Фігури 8; на), яка перед першим відкриванням відривається. Фіг.10 являє собою вид спереду закупорюваЗакупорювальний засіб 1 розташовується на льного засобу на Фігурі 3; горлі пляшки 12, що показаний тільки частково. Фіг.11 являє собою розріз закупорювального Отвір пляшки 12 знаходиться в кришці 3 (не видзасобу на Фігурі 10 по лінії ЕЕ; но), щільно закритий в закритому положенні ущіна Фіг.12 приведена деталь F Фігури 11. льнювальним засобом. Корпус 2 зафіксований на Винахід можна краще зрозуміти з приведеного горлі пляшки 12, як правило притисненням. На докладного опису, що разом із прикладеними кревнутрішній стороні корпус 2 має утримуючий засіб сленнями викладає кращі варіанти здійснення ви(не видно), призначений для зачеплення з відповінаходу. Варто розуміти, що відповідні елементи на дними елементами на горлі пляшки 12, що забезрізних фігурах звичайно позначені однаковими печує надійну фіксацію закупорювального засобу позиціями. 1. Вісь А закупорювального засобу 1 проходить Фіг.1 являє собою загальний вид ззаду пропопаралельно осі z глобальної системи координат. нованого відкидного закупорювального засобу 1, Кут f - це кут між плівковими петельками 6, що литого в закритому положенні. Закупорювальний прилягають до трапецієподібного елемента 5. засіб 1 має кільцеподібну нижню деталь 2 (корпус) Плівкові петельки 6 (6.1, 6.2, відповідно 6.3, 6.4) і подібну до ковпачка верхню деталь 3 (кришку), кожного трапецієподібного елемента 5 не можуть що з'єднані петелькою 4 із самозаскакуванням. На бути виконані паралельними, оскільки в цьому відміну від більшості відомих петельок, петелька 4 випадку вони не будуть виконувати свої функції. із самозаскакуванням не має головного шарнірноФіг.2 являє собою загальний вид спереду ваго з'єднання між корпусом 2 і кришкою 3. Петелька ріанта здійснення закупорювального засобу 1. Пе4 із самозаскакуванням має перший і другий трателька 4 закупорювального засобу 1 не видна, 9 82383 10 оскільки вона знаходиться на задній стороні закутує, що кришка 3 не буде заважати пити з отвору порювального засобу 1. На передній стороні заку21 горла пляшки 12. Як показано на цій фігурі, порювального засобу 1 видно заглиблення 20 для трапецієподібні елементи 5 знаходяться в зворотпальця, виконане на передньому ободку кришки 3. ному положенні в місці, що приблизно відповідає Кришка 3 закупорювального засобу 1 має на внутполовині кута розкриття a. Закупорювальний засіб рішній стороні поруч з окружним просвітом 10 пе1 розроблений таким чином, що деталі та елеменрші елементи (не видні), що виступають радіально ти закупорювального засобу 1 у закритому і відусередину, які при закритому положенні закупорюкритому положеннях не напружені. У зоні між завального засобу зачіпаються з відповідними друкритим і відкритим положеннями петелька із гими елементами (не видні) горла пляшки 12. Ці самозаскакуванням 4 викликає деформацію детаперші та другі елементи запобігають непередбалей петельки із самозаскакуванням 4 і інших детаченому відкриванню закупорювального засобу. лей закупорювального засобу 1 і/або пляшки 12. Показаний закупорювальний засіб 1 призначений, Ця деформація залежить від конструкції закупоголовним чином, для негазованої води або напоїв рювального засобу, зберігається як енергія пружбез надлишкового внутрішнього тиску. ної деформації в деяких місцях кришки 3 і/або корЧерез підрізи, часто необхідні у зоні трапецієпуса 2 і/або трапецієподібних елементів 5 і/або подібних елементів 5, вирізу 9 і окружного просвіту плівкових петельок 6, викликаючи самозаскакуючу 10, форма (не видна), використовувана для вигодію кришки, 3 щодо корпуса 2. При відкриванні або товлення закупорювального засобу 1, звичайно закриванні закупорювального засобу 1, кришці має переважно дві деталі на зовнішній стороні, приходиться рухатися з подоланням пружної сили, причому площина рознімання форми, показана і після проходження мертвого центрального пололінією 13, проходить паралельно осі А закупорюження (нестійкого) кришка 3 автоматично заскакує вального засобу (площина y-z показаної системи в найближче відкрите або закрите положення. Кут координат) і перпендикулярно петельці із самозасf між плівковими петельками 6 - це один паракакуванням 4. Внутрішня сторона закупорювальнометр, що впливає на самозаскакуючу дію, закупого засобу 1 переважно формується одним сердечрювального засобу 1. Залежність між різними куником. тами петельки із самозаскакуванням 4 показано на Фіг.3 являє собою загальний вид спереду ще Фігурі 5. У відкритому положенні корпус 2 і кришка одного варіанта здійснення закупорювального за3 знаходяться на відстані s друг від друга. Завдяки собу 1 на горлі пляшки 12. Петелька 4 знаходиться цьому можна досягти кута розкриття a більш 180°. на задній стороні закупорювального засобу 1 і тоУ залежності від розміру закупорювального засому детально не видна. Напроти петельки із самобу, відстань s звичайно дорівнює 50-90% довжини заскакуванням 4 передбачений механізм защіпубільш короткого краю 7 трапецієподібних елеменвання, що запобігає непередбачене відкриття тів 5. закупорювального засобу 1. Механізм защіпування Фіг.5 являє собою вид зверху закупорювальномає засувку 16, що є де таллю корпуса 2. У закриго засобу 1. Самозаскакуюча петелька 4 показана тому положенні закупорювального засобу засувка на лівій стороні креслення, а поглиблення 20 для 16 зачіпається з відповідною виїмкою 17. Засувка пальця - на правій. Трапецієподібні елементи 5, 16, що може рухатися в радіальному напрямку в що паралельні циліндричній бічній стінці закупозовнішній бічній стінці кришки 3, має шийку і більш рювального засобу 1, показані у виді зверху. Вісь широку голівку, що утворюють у закритому полопетельних елементів (плівкових петельок) 6 покаженні дотичний підріз з виїмкою 17, що запобігає зано штрихп унктирною лінією. Кут w між нормаллю непередбачене відкриття закупорювального засона проекції на основу (площина х-у) є важливим бу. Окружний просвіт 10 оточує засувку 16 і виїмку фактором для розрахунку самозаскакуючої дії пе17. Для того щоб відкрити закупорювальний засіб, тельки, і кута розкриття. Залежність між кутом роззасувка 16 притискається усередину в напрямку криття a закупорювального засобу 1, кутом w і стрілки F до горла пляшки 12, поки голівка засувки кутом f між двома плівковими петельками 6 кож16 не визволить виїмку 17 і кришка 3 не зможе ного з трапецієподібних елементів 5 виглядає тавідкритися. Засувка 16 переважно сформована ким чином: такою, що при закритті кришки 3 засувка 16 автоматично відсувається назовні чи усередину, щоб é sin(a ) æ w öù кришка 3 і виїмка 17 могли проходити. Щоб уникФ / 2 = arctgê sinç ÷ ú нути зіткнення, верхній край засувки 16 переважно ë 1- cos(a ) è 2 ø û сформований круглим або похилим. В окружному просвіті 10 можуть передбачатися елементи запоРозріз по лінії ВВ показано на Фігурі 6. бігання підробки, наприклад, перемички 11, для Фіг.6 являє собою розріз Фігури 5 по лінії ВВ. вказівки на те, що закупорювальний засіб уже відНа внутрішній стороні кришки 3 передбачений кривали. Показаний закупорювальний засіб 1 приущільнювальний елемент 23. При закритому позначений, головним чином, для газованої води і ложенні закупорювального засобу ущільнювальнапоїв, що мають підвищений внутрішній тиск у ний елемент 23 контактує з горлом пляшки 12. пляшці. Ущільнювальний елемент 23 має виступаючий Фіг.4 являє собою вид збоку закупорювального ободок 25, сформований таким на внутрішній стозасобу 1, показаного на Фігурі 3, у відкритому пороні горизонтальної (площина х-у) основи 26 криложенні. Петелька із самозаскакуванням 4 виконашки 3. У показаного варіанта здійснення виступана такою, що кут розкриття a (кут між закритим і ючий ободок 25 має злегка конічну форму, що відкритим положеннями) складає 220°. Це гаранвідходить від основи 26 кришки 3. Найбільший 11 82383 12 діаметр ободок 25 має в зоні контакту 38 із внутристик петельки. Внутрішня периферія цього закурішньою поверхнею 36 отвору 37. Ободок 25 викопорювального засобу 1 розроблена в даному винаний таким, що при закритому положенні закупопадку як плоска поверхня 31 з радіусом R2, який рювального засобу 1 він зачіпається з горлом, менше головного внутрішнього радіуса R1 закупопіддаючись при цьому деякому радіальному стиску рювального засобу 1. На цьому виді одна плоска й ущільнюючи отвір 37 пляшки 12. Горло пляшки поверхня 31.1 одного трапецієподібного елемента 12 має на своїй зовнішній поверхні на рівні кришки 5.1 перпендикулярна до площини креслення і тому 3 радіально виступаючий окружний утримуючий видна як лінія. Друга плоска поверхня 31.2 одного ободок 39. При закритому положенні кришки 3 протилежного трапецієподібного елемента 5.2 утримуючий ободок 39 зачіпається з виступаючим видна повністю. радіально усередині утримуючим елементом, Всі елементи на внутрішній стороні закупорюсформованим на внутрішній стороні кришки 3, завального засобу 1 знаходяться на меншому радіупобігаючи ненавмисному відкриванню закупорюсі, ніж головний внутрішній радіус R1, оскільки в вального засобу 1. противному випадку було б важко витягти закупоГорло пляшки 12 має фіксуючий засіб, виконарювальний засіб 1 з форми, використовуючи зніний у показаному варіанті здійснення як радіально маюче кільце, яке має внутрішній радіус, що відвиступаючі фіксуючі ободки 40. Закупорювальний повідає R1. Петелька із самозаскакуванням 4 засіб 1 має окружні поглиблення 41, виконані між переважно розроблена так, що не створює якийтрьома відповідними радіальними кромками 42, небудь підріз, коли її з зусиллям потрібно витягти з що взаємодіють з фіксуючими ободками 49 пляшформи. Внутрішня периферія плівкових петельок 6 ки 12, служачи утримуючим засобом на внутрішній проходить як січна до окружності радіусом R1, стороні закупорювального засобу 1. Можливі тарівним головному внутрішньому радіусу R1 закукож альтернативні засоби надійної фіксації закупорювального засобу 1. порювального засобу 1 на горлі пляшки 12. ФіксуНа Фігурі 9 приведена деталь Ρ фігури 8 у збіючий засіб закупорювального засобу 1 може льшеному виді. Плівкові петельки 6 переважно переважно виконуватися таким, щоб його можна виконані прямими по всій довжині. Периферія було витягати з ливарної форми з зусиллям. Для плівкової петельки 6 знаходиться на зовнішній зниження сил витягу з форми, радіальні крайки 42 стороні закупорювального засобу 1, утвореної можуть сегментуватись. двома прямими (плоскими) граничними площинаФіг.7 являє собою вид зверху закупорювальноми 35 і циліндричною граничною поверхнею 33, що го засобу 1. Лінією DD показана лінія, по якій викоз'єднує дві граничні площини 35 тангенціально з нано розріз, показаний на Фігурі 8. Лінія DD прохорадіусом R3. Дві граничні поверхні 35 проходять дить через середину трапецієподібного елемента під кутом друг до др уга. При відкриванні, плівкова 5 і прилягаючі плівкові петельки 6 петельки із сапетелька 6 повертається навколо своєї осі 34. Під мозаскакуванням 4. Трапецієподібні елементи 5, час відкривання закупорювального засобу 1 дві плівкові петельки 6, виріз і окружний просвіт 10, граничні площини 35 переміщаються разом, поки перемички 11 і вертикальні перший і другий проне досягнуть найближчого друг до др уга положенсвіти 45, 46, виконані так, що їх можна витягти з ня на стадії повного відкриття закупорювального форми, відкривши зовнішню частину форми (не засобу 1. Кут k підібраний таким, що закупорювавидна) у напрямку +х і -х. Отже, трапецієподібні льний засіб може відкриватися без зіткнення двох елементи 5, плівкові петельки 6 і перемички 11 граничних площин 35, тобто, перешкоди відкрипереважно виконані уздовж внутрішньої стінки ванню не створюються. Для забезпечення кращих закупорювального засобу 1, завдяки чому в нахарактеристик, петелька розроблена так, що (теопрямку x немає перекриття, що заважає. Окружний ретична) вісь 34 плівкових петельок 8 проходить просвіт 10 і вертикальні перший і другий просвіти тангенціально до циліндричної граничної поверхні 45, 46 можуть при необхідності обмежуватися не33. Товщина Τ плівкових петельок 6 у залежності паралельними бічними стінками, наприклад, конічвід розміру закупорювального засобу знаходиться ними. переважно в межах 0,2-0,6мм. Плівкові петельки Фіг.8 являє собою розріз закупорювального виконані так, що закупорювальний засіб може цілзасобу на Фігурі 7 по лінії DD. Розріз виконаний ком відкриватися без зіткнення, що блокує перечерез трапецієподібні елементи 5 і два прилягаюміщення. Можна використовувати й альтернативні чих петельних елементи 6, ущільнювальний елеваріанти здійснення плівкових петельок, що мають мент 23 і виступаючий радіально усередині утрирізні розрізи. муючий елемент 29, що знаходиться біля Фіг.10 являє собою вид спереду закупорюваокружного просвіту 10. В окружному просвіті 10 льного засобу на Фігурі 3 у закритому положенні. В видні перемички 11, що діють як засоби запобіганокружному просвіті 10 видні перемички 11. У виїмня підробки, що при першому відкриванні руйнуці 17 мається засувка 16, що запобігає ненавмисються. ному відкриванню кришки 3. Оскільки перемички Плівкові петельки 6 і трапецієподібні елементи 11, що служать засобами запобігання підробки, ще 5.1, 5.2 (скорочення 5) виконані на внутрішній стоз'єднують корпус 2 і кришку 3, зрозуміло, що закуроні закупорювального засобу 1 так, що їх можна порювальний засіб 1 ще не відкривали. Петелька легко відокремити від форми в напрямку -z при із самозаскакуванням 4, що знаходиться позаду знятті закупорювального засобу 1 із сердечника закупорювального засобу 1, детально не видна. форми (сердечник і форма не видні). Як показано Лінією ЕЕ показана лінія, по якій виконаний розріз, в цьому варіанті здійснення, плівкові петельки 6 показаний на Фігурі 11. сформовані прямими для оптимізованих характе 13 82383 14 Фіг.11 являє собою розріз закупорювального дією внутрішнього тиску Ρ обмежується ободком засобу 1 на Фігурі 10 по лінії ЕЕ. Закупорювальний 44 отвору 37, що приводить до того, що ущільнюзасіб 1 знаходиться на горлі 24 пляшки 12. Корпус вальна дія пристрою, що ущільнює, підсилюється. закупорювального засобу 1 утримується радіальДокладний опис принципу дії ущільнювального ним фіксуючим ободком 40 пляшки 12, що зачіпапристрою 43 можна знайти в документі [WO ється з окружним поглибленням 41 закупорюваль0232775]. Ущільнювальний пристрій 43, показаний ного засобу 1. Петелька 4 видна лише частково. в цьому варіанті здійснення, має ніпель 46, передЗа горлом 24 пляшки 12 видна внутрішня поверхня бачений на внутрішній поверхні біля засувки 16, трапецієподібного елемента 5. На внутрішній стощо приблизно має ширину ніпеля 46. Деталь F роні кришки 3 видно ущільнювальний пристрій 43, показана на Фігурі 12. що має конічну подібну до ободка форму, спрямоНа Фіг.12 приведена деталь F фігури 11. Ніваний усередину щодо отвору горла 24. Ущільнюпель 46 виконаний так, що при притисненні засуввальний пристрій 43 відцентровано по осі А закуки 16 силою F1 (див. Фігуру 12) радіально усерепорювального засобу 1 і відносно горла 24 пляшки дину (деформація, показана стрілкою s1), засувка 12. Ущільнювальний пристрій міцно прикріплено 16 торкається ніпеля 46, викликаючи місцеву дедо кришки 3 і в закритому положенні кришки 3 упиформацію ущільнювального пристрою 43. Через рається в ободок 44 отвору 37. У показаному варіцю деформацію ущільнювальний пристрій 43 лоанті здійснення ущільнювальний пристрій 43 вигокально відчіплюється (показано стрілкою s2) від товлений з іншого матеріалу, більш еластичного, верхнього ободка 44 отвору 37, завдяки чому відчим матеріал закупорювального засобу 1 і горла бувається контрольоване скидання внутрішнього 24 пляшки 12. У деяких варіантах здійснення можтиску Р. Після скидання тиску Ρ засувка 16 притисна використовувати той самий матеріал. Ущільнюкається далі радіально усередину, поки засувка 16 вальний пристрій 43 має на внутрішній стороні не розчепиться з виїмкою 17 і кришку 3 не можна камеру 45, на яку діє внутрішній тиск Ρ пляшки 12. буде відкрити. Перемички 11 виконані так, що коли Ущільнювальний пристрій 43 виконаний так, що засувка 16 притискається радіально усередину, коли на камеру 45 діє внутрішній тиск Р, ущільнювони розриваються, указуючи на те, що закупорювальний пристрій деформується. Деформація під вальний засіб 1 уже відкривали. 15 82383 16 17 Комп’ютерна в ерстка О. Гапоненко 82383 Підписне 18 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
