В’яжуче

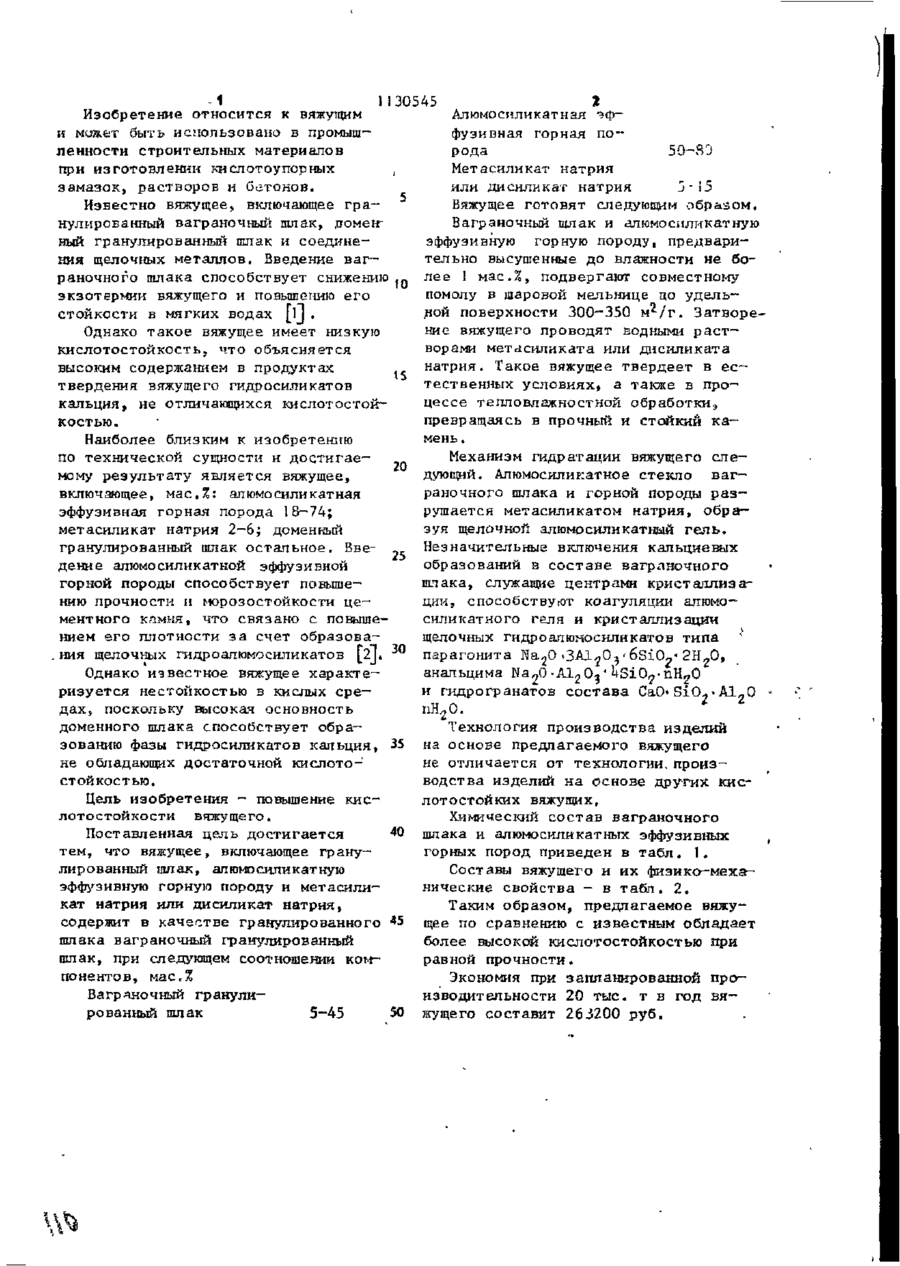

ВЯЖУЩЕЕ, включающее гранулированный шлак, алюмосиликатную эффузивную горную породу и метасиликат натрия или дисиликат л и ч а ю щ е е с я лью натрия, о т тем, с что, це ПОВЫШеНИЯ ІШСЛОТОСТОЙКОСТИ, оно содержит в качестве гранулированного шлака ваграночный гранулированный шлак при следующем соотношении компонентов, мае.%: Ваграночный гранулированный шлак 5-45 * Алюмосиликатная эффузивная горная порода 50-80 Метасиликат натрия или дисиликат натрия 5-15 -1 1130545 Алюмосиликатная э ф Изобретение относится к вяжущим фузивная горная п о к мижет быть использовано в промышрода 5О-ЯЭ ленности строительных материалов Мет асили кат натрия при изготовлении кислотоупорных , или дисиликат натрия J - \ 5 замазок, растворов и бетонов. Вяжущее готовят следующим образом. Известно вяжущееj включающее граВаграночный шлак и алюмосиликатную нулированный ваграночный шлак, доменэффузивную горную породу^ предвариный гранулированный шлак и соединетельно высушенные до влажности не бония щелочных металлов. Введение в а г лее І мас. %, подвергают совместному раночного шлака способствует снижению JO помолу в шаровой мельнице цо удельзкзотермии вяжущего и повышению его ной поверхности 300-350 м^/г. Затворестойкости в мягких водах [ П . ние вяжущего проводят водными р а с т Однако такое вяжущее имеет низкую ворами метасиликата или дисиликата кислотостойкость, что объясня ется натрия. Такое вяжущее твердеет в е с высоким содержанием в продуктах тественных условиях, а также в протвердения вяжущего гидросиликатов цессе телловлажностной обработки, кальция» не отличающихся кислотостойпревращаясь в прочный и стойкий к а костью. мень . Наиболее близким к изобретению Механизм гидратации вяжущего с л е по технической сущности и достигае20 дующий. Апюмосиликатное стекло вагмому результату является вяжущее, раночного шлака и горкой породы р а з включающее, мае,%: алюмосиликатная рушается метасиликатом натрия, обраэффузивная горная порода 18-74; зуя щелочной алюмосиликатный г е л ь . метасиликат натрия 2-6; доменный Незначительные включения кальциевых гранулированный шлак остальное. Вве25 образований в составе ваграночного дение алюмосиликатной эффузивной шлака, служащие центрами кристаллизагорной породы способствует повышеции, способствуют коагуляции алюмо— нию прочности и морозостойкости ц е силикатного геля и кристаллизации ментного камня, что связано с повышещелочных гидроалюносиликатов типа нием его плотности з а счет образования щелочных гидроалюмосиликатов [2J, 30 парагонита Na-,0 «ЗАІлО-. • 63і0„' 2Н„0, i t .* £ ї • Однако известное вяжущее характеанальцима Na^O -Al^CU' 4SiO,,-nH«G ризуется нестойкостью в кислых с р е и гидрогранатов состава CaO SiO ? -A1 2 O дах } поскольку высокая основность доменного шлака способствует обраТехнология производства изделий зованию фазы гидросиликатов кальция, 35 на основе предлагаемого вяжущего не обладающих достаточной кислотоне отличается от технологии, произстойкостью. водства изделий на основе других кислотостойких вяжущих. Цель изобретения - повышение кислотостойкости вяжущего. Химический состав ваграночного Поставленная цель достигается *® шлака и алюмосиликатвых эффузивных ( тем, что вяжущее, включающее гранугорных пород приведен в табл. 1. лированный шлак, апгамосиликатную Составы вяжущего и их физико-мехаэффузивную горную породу и метасили— нические свойства - в т а б л . 2 . кат натрия или дисиликат натрия, Таким образом, предлагаемое вяжусодержит в качестве гранулированного ^5 щее по сравнению с известным обладает шлака ваграночный гранулированный более высокой кислотостойкостью при шлак, при следующем соотношении комравной прочности. понентов, мас,% Экономия при запланированной проВаграночный гранулиизводительности 20 тыс. т в год в я рованный шлак 5-45 50 жущего составит 263200 руб. 1130545 Вещество j J F e 2 O ^ |MgO Шлак ваграночный Проч. 12-13 CaO 4-5 30-32 Следы 1-2 12-13 2-3 0,4 0,3 0,6 -" Обсидиан 0,5 "~ Базальт * Витрофир 12-14 1,61,9 " Перлит 14-15 5-6 ' 12-13 1-2 Т а б л и ц а 0,1Q,2 6-7 8-9 0,50,6 0,20,3 11-12 4-5 соляной 92 91 Шлак ваграночный 45 Андезит 97 Кислотосгойкость по ГОСТу 473-81 в кислоте, % серной соляной 1. Шлак ваграночный 5 Редактор Н. Дясуган 0,8 Содержание компонентов, мас.%, ' ' в составе 30 Дисиликат натрия 15 7-8 Продолжение т а б л . 2 2 97 3-4 0,6 2 Кислотостойкость ™чЛт ,-,-> „, по ГОСТу 473-81 в «, _ 25 кислоте, Z серной Андезит 80 1 Содержание компонентов, мае. % Si О, Содержание компонентов, м а с Д , в составе * Т а б л и ц а 50 Me тасиликат натрия 5 35 . 3 Известный 62 Составитель Г. Кондюрина Техред Т.Фанта Корректор В. Бутяга Заказ 9508/19 Тираж 605 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал ГОШ "Патент", г. Ужгород, ул. Проектная, 4 60
