Рятувальний пристрій

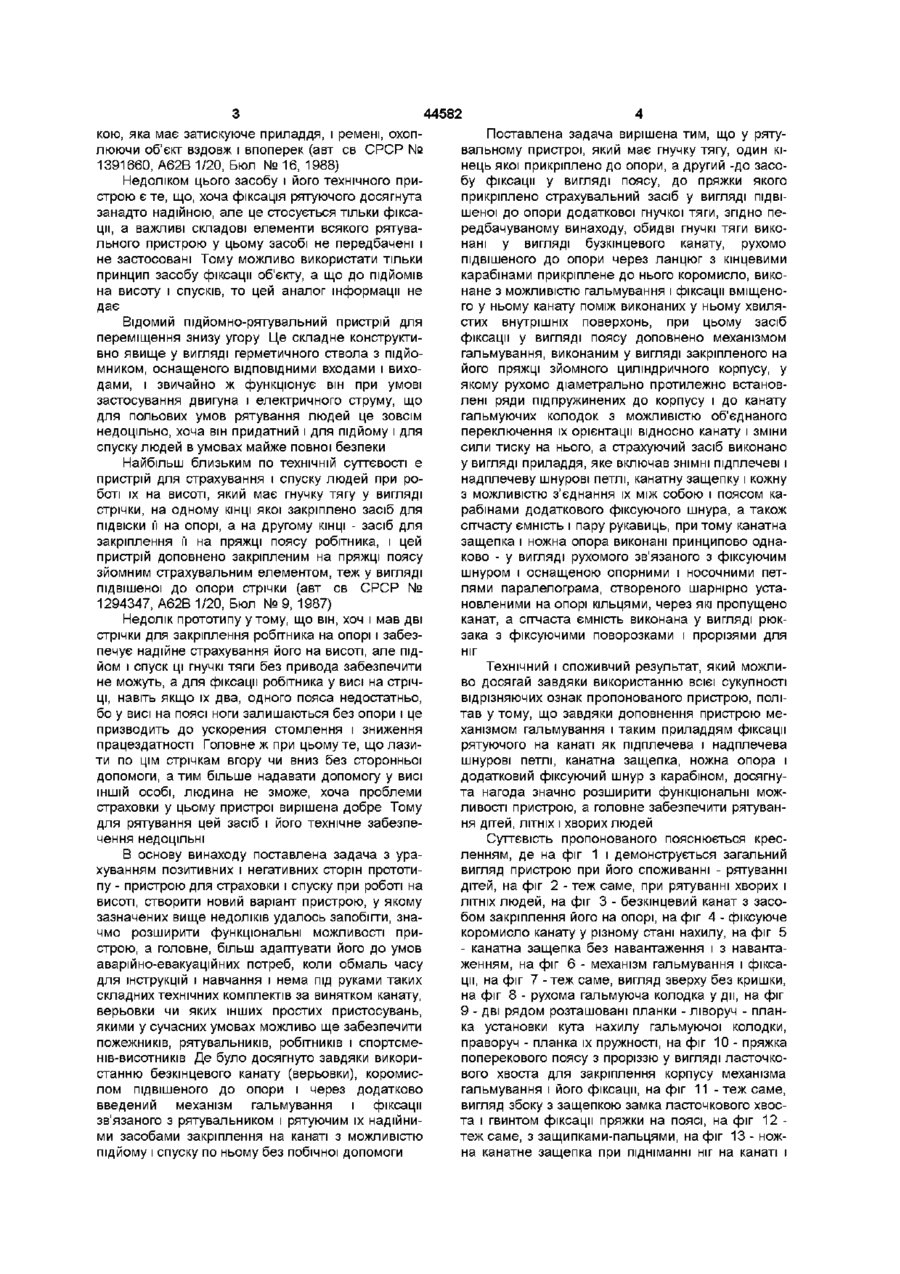

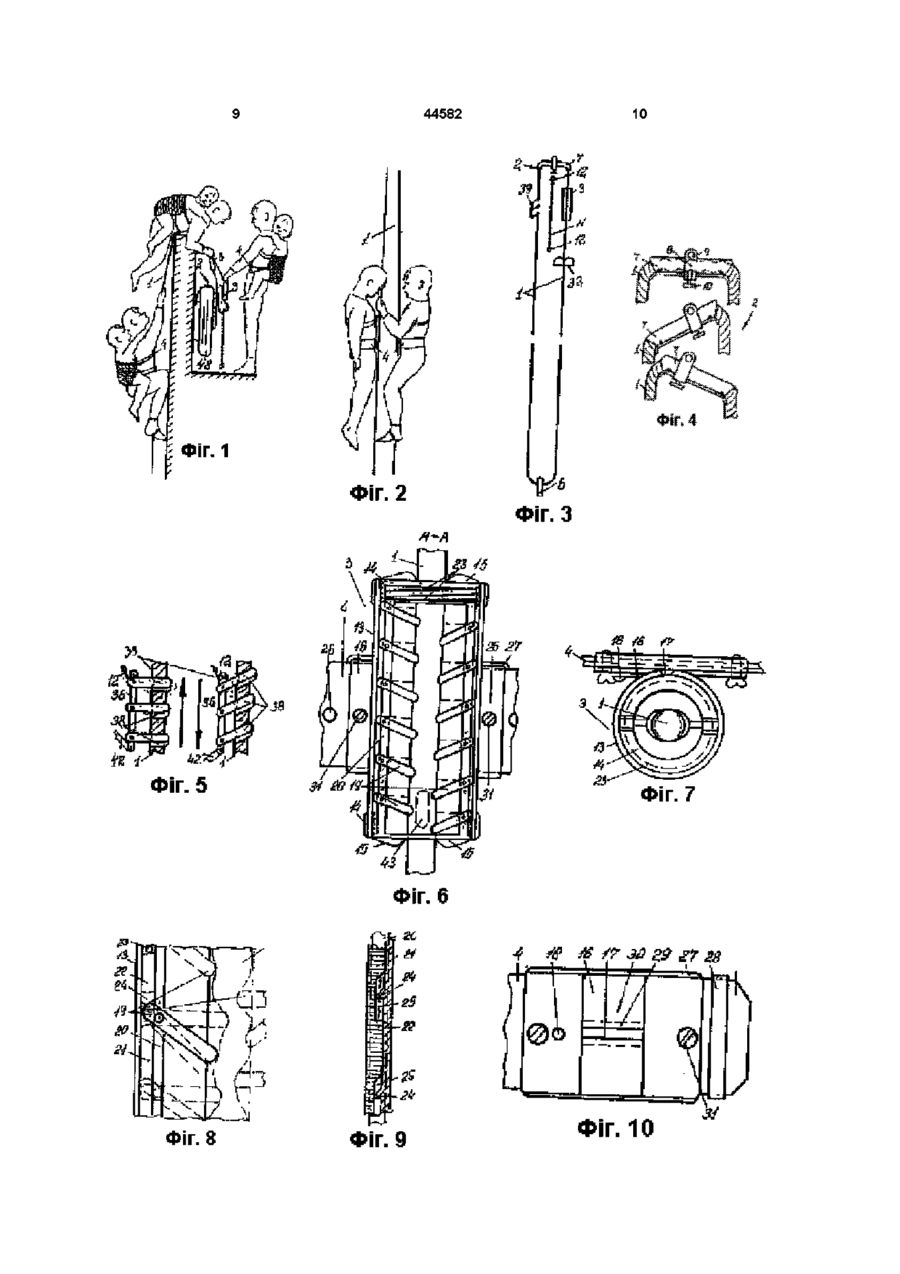

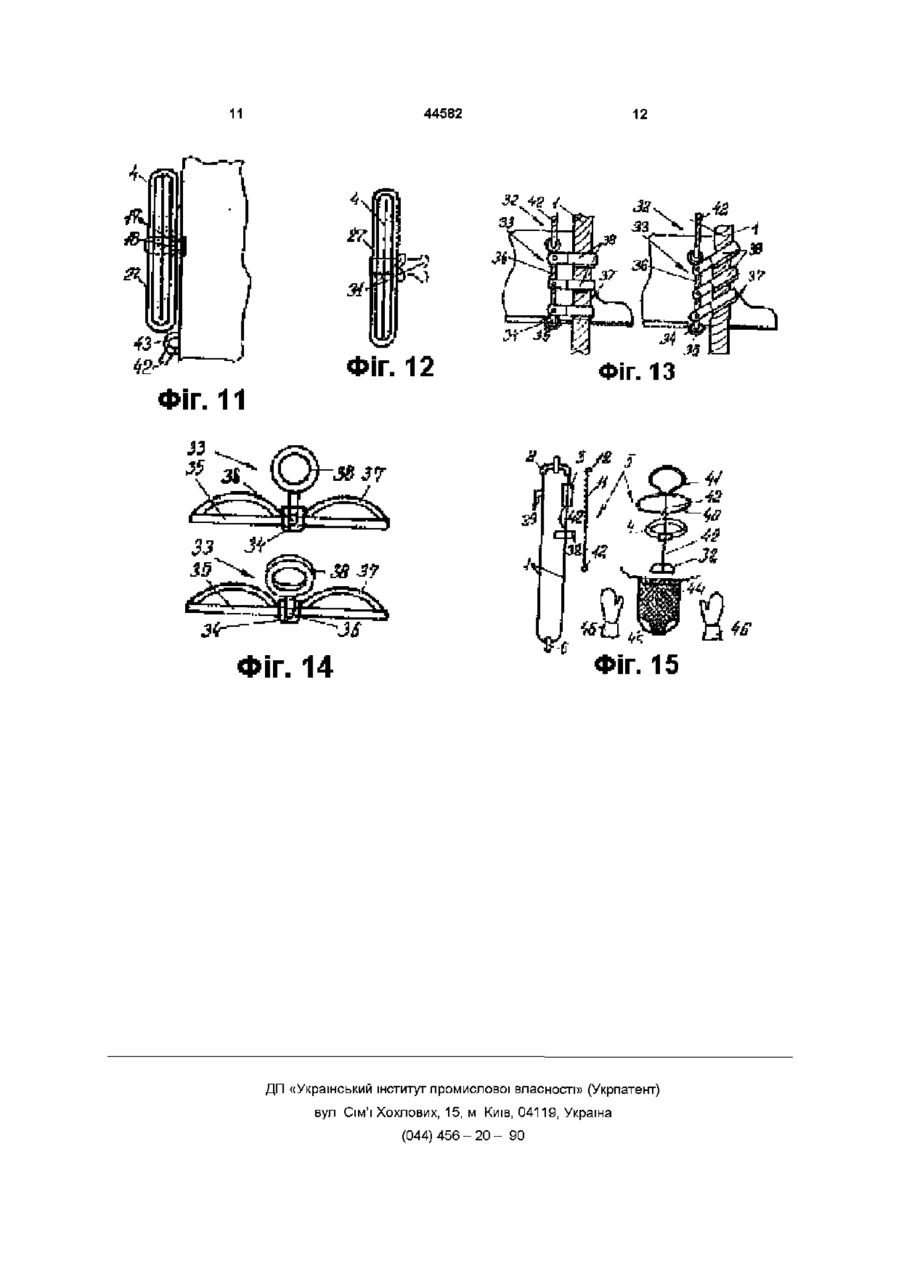

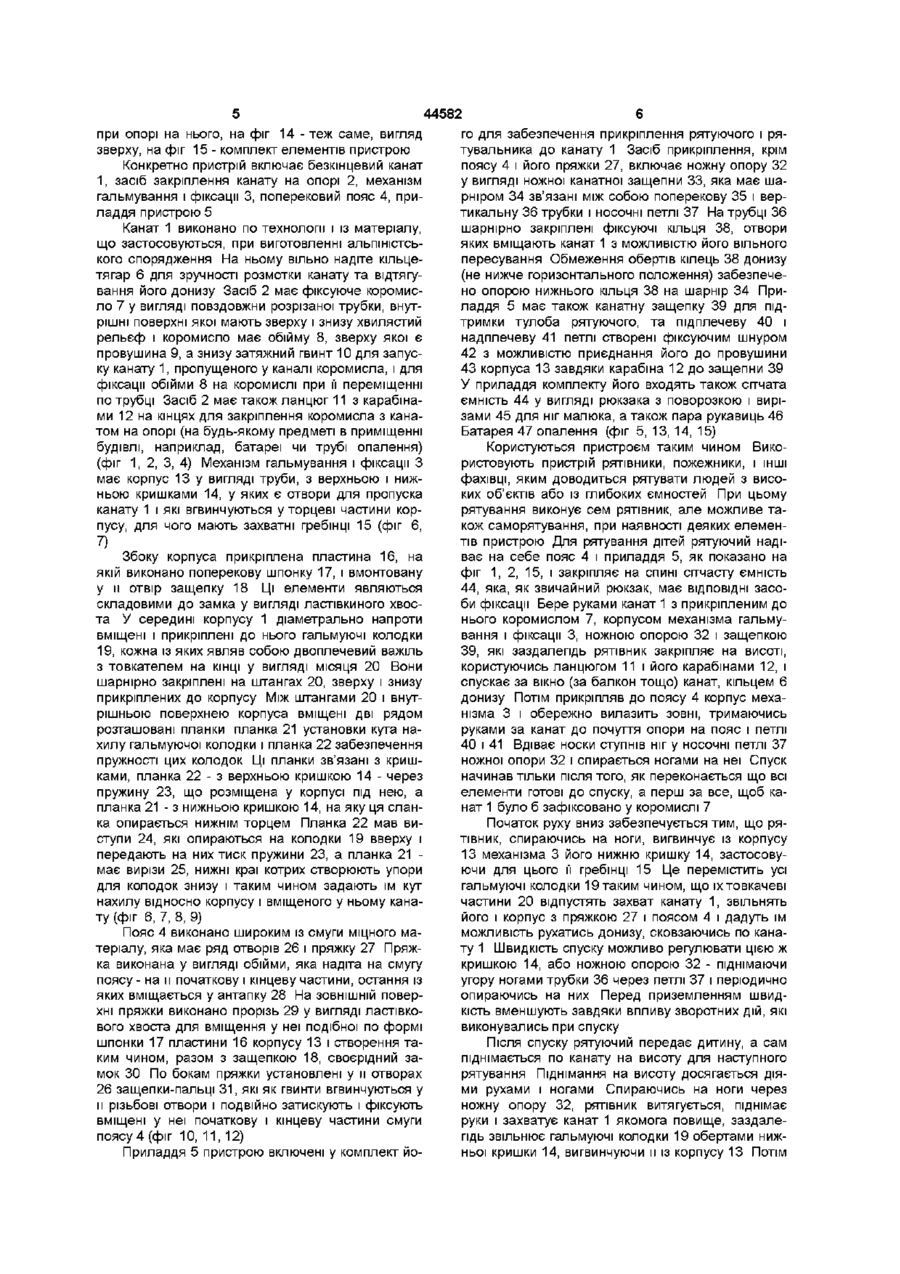

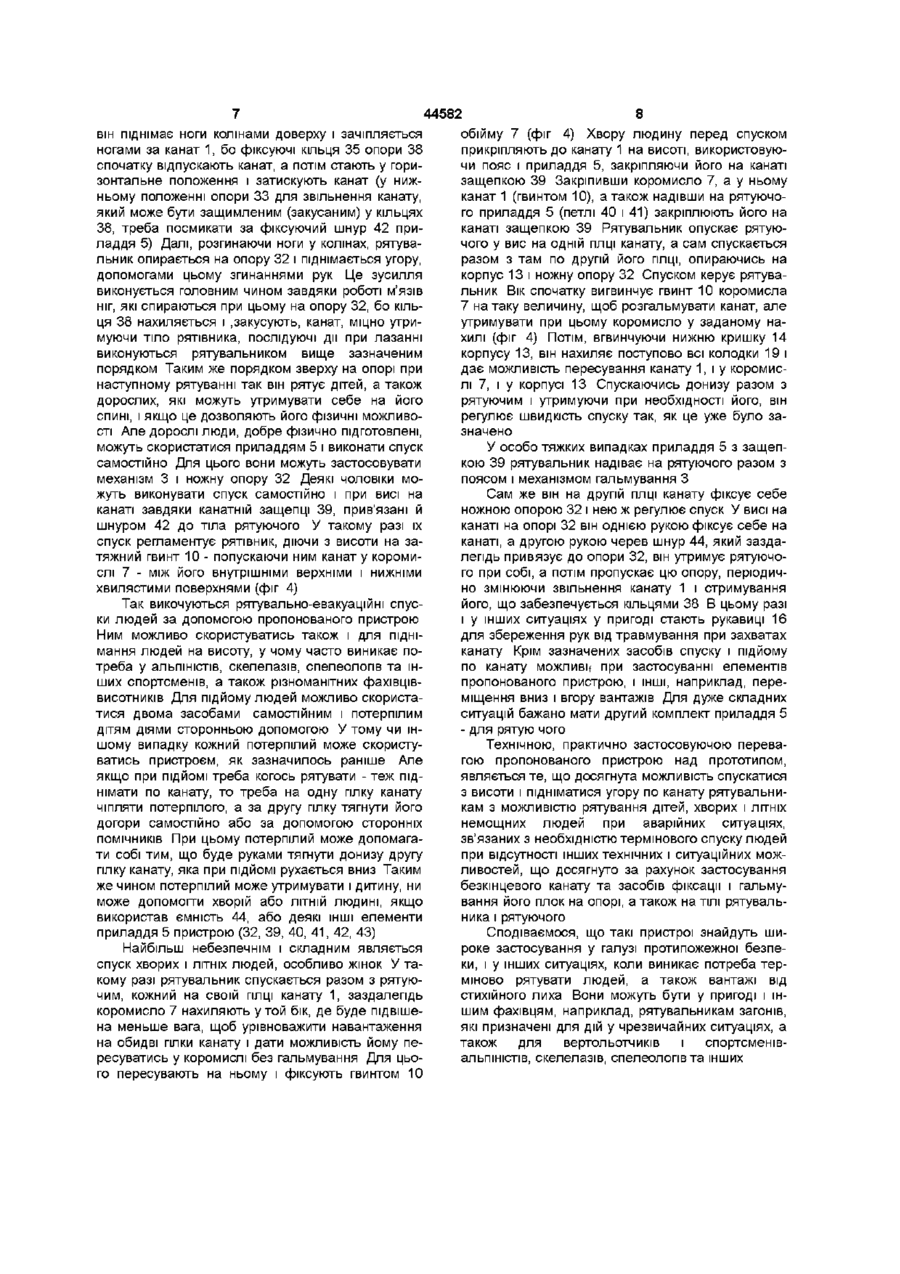

1 Рятувальний пристрій, який має гнучку тягу, один кінець якої прикріплено до опори, а другий до засобу фіксації у вигляді пояса, до пряжки якого прикріплено страхувальний засіб у вигляді підвішеної до опори додаткової гнучкої тяги, який відрізняється тим, що обидві гнучкі тяги виконані у вигляді безкінцевого канату, рухомо підвішеного до опори через ланцюг з кінцевими карабінами і через прикріплене до нього коромисло, виконане з можливістю гальмування і фіксації вміщеного у ньому каната поміж виконаних хвилястих внутрішніх поверхонь, при цьому засіб фіксації у вигляді пояса доповнено механізмом гальмування, виконаним у вигляді закріпленого на його пряжці знімного циліндричного корпуса, у якому рухомо діаметрально протилежно установлені ряди підпружинених до корпусу і до каната гальмуючих колодок з можливістю об'єднаного переключення їх орієнтації відносно каната і зміни сили тиску на нього, а страхувальний засіб виконано у вигляді приладдя, яке включає ЗНІМНІ підплечову і надплечову шнурові петлі, канатну защіпку і ножну опору з можливістю з'єднання їх між собою і поясом карабінами додаткового фіксуючого шнура, а також і сітчасту ємкість і пару рукавиць 2 Рятувальний пристрій по п 1, який відрізняється тим, що канатна защіпка і ножна опора приладдя виконані принципово однаково - у вигляді рухомого, зв'язаного з фіксуючим шнуром і оснащеного опорами і носковими петлями паралелограма, утвореного шарнірно установленими на опорі кільцями, через які пропущено канат, а сітчаста ємність виконана у вигляді рюкзака з фіксуючими поворозками і прорізями для ніг Передбачуваний винахід належить до рятувальної техніки, зокрема до аварійно-евакуаційних пристроїв, призначених для рятування людей спусками з висотних об'єктів та підйомами із глибини Відомий пристрій для спуска, який включав барабан а тросом і спусковий засіб у вигляді ємності з в'язким середовищем, у яке вміщені гальмуючі диски, зв'язані з барабаном і тросом (авт св СРСР № 1560233, А62В 1/00, Бюл № 16, 1990) Недоліком цього аналогу є те, що він представлен без засобів фіксації троса на опорі і без засобів фіксації його на ТІЛІ рятуючого До того ж, він важкий і мало пригодний для використання у польових умовах, у яких часто неможливо застосовувати пристрої, для транспортування яких потрібні складні технічні засоби Відомий пристрій для спуску, який мас розміщену у корпусі кожусі катушку з намотаним гнучким елементом і рукоятку, зв'язані кінематично з гальмувальним механізмом у вигляді маховика, вміщеного на ВІСІ у ємність у в'язку рідину (авт св СРСР № 1625483, А62В 1/12, Бюл № 5, 1991) Недоліком цього пристрою ще більш важливий тим, що він складніший по конструкції більш важкий і більш непридатний для польових умов застосування Відомий спусковий пристрій, який включав шарнірне зв'язані між собою пластини гальмувального механізму, кожна із яких має ролики, контактуючі зі шнуром для спуска, при цьому ролики однієї пластини співпадають з впадинами другої пластини і для виходу шнура передбачено конусовидний отвір (авт св СРСР № 1655518, А62В 1/14, Бюл №22, 1991) Недоліком цього аналогу є те, що, хоча він і більш мобільний, легкий і більш придатний для польових умов експлуатації, але він також не мав засобів, ні закрепления його на опорі, ні фіксації на ТІЛІ потерпілого А головне, він не може бути застосованим для лазіння по шнуру вгору - на висоту і тим більше - для піднімання будь-яких вантажів Відомий засіб закріплення рятуючого поясу на рятуючому об'єкті, що мав здвоєний пояс з пряж 00 ю 44582 кою, яка має затискуюче приладдя, і ремені, охоплюючи об'єкт вздовж і впоперек (авт св СРСР № 1391660, А62В 1/20, Бюл № 16, 1988) Недоліком цього засобу і його технічного пристрою є те, що, хоча фіксація рятуючого досягнута занадто надійною, але це стосується тільки фіксації, а важливі складові елементи всякого рятувального пристрою у цьому засобі не передбачені і не застосовані Тому можливо використати тільки принцип засобу фіксації об'єкту, а що до ПІДЙОМІВ на висоту і спусків, то цей аналог інформації не дає Відомий підйомно-рятувальний пристрій для переміщення знизу угору Це складне конструктивно явище у вигляді герметичного ствола з підйомником, оснащеного ВІДПОВІДНИМИ входами і виходами, і звичайно ж функціонує він при умові застосування двигуна і електричного струму, що для польових умов рятування людей це зовсім недоцільно, хоча він придатний і для підйому і для спуску людей в умовах майже повної безпеки Найбільш близьким по технічній суттєвості є пристрій для страхування і спуску людей при роботі їх на висоті, який має гнучку тягу у вигляді стрічки, на одному КІНЦІ якої закріплено засіб для ПІДВІСКИ її на опорі, а на другому КІНЦІ - засіб для закріплення її на пряжці поясу робітника, і цей пристрій доповнено закріпленим на пряжці поясу зйомним страхувальним елементом, теж у вигляді підвішеної до опори стрічки (авт св СРСР № 1294347, А62В 1/20, Бюл № 9, 1987) Недолік прототипу утому, що він, хоч і мав дві стрічки для закріплення робітника на опорі і забезпечує надійне страхування його на висоті, але підйом і спуск ці гнучкі тяги без привода забезпечити не можуть, а для фіксації робітника у висі на стрічці, навіть якщо їх два, одного пояса недостатньо, бо у висі на поясі ноги залишаються без опори і це призводить до ускорения стомлення і зниження працездатності Головне ж при цьому те, що лазити по цім стрічкам вгору чи вниз без сторонньої допомоги, а тим більше надавати допомогу у висі ІНШІЙ особі, людина не зможе, хоча проблеми страховки у цьому пристрої вирішена добре Тому для рятування цей засіб і його технічне забезпечення недоцільні В основу винаходу поставлена задача з урахуванням позитивних і негативних сторін прототипу - пристрою для страховки і спуску при роботі на висоті, створити новий варіант пристрою, у якому зазначених вище недоліків удалось запобігти, значмо розширити функціональні можливості пристрою, а головне, більш адаптувати його до умов аварійно-евакуаційних потреб, коли обмаль часу для інструкцій і навчання і нема під руками таких складних технічних комплектів за винятком канату, верьовки чи яких інших простих пристосувань, якими у сучасних умовах можливо ще забезпечити пожежників, рятувальників, робітників і спортсмеНІВ-ВИСОТНИКІВ Де було досягнуто завдяки використанню безкінцевого канату (верьовки), коромислом підвішеного до опори і через додатково введений механізм гальмування і фіксації зв'язаного з рятувальником і рятуючим їх надійними засобами закріплення на канаті з можливістю підйому і спуску по ньому без побічної допомоги Поставлена задача вирішена тим, що у рятувальному пристрої, який має гнучку тягу, один кінець якої прикріплено до опори, а другий -до засобу фіксації у вигляді поясу, до пряжки якого прикріплено страхувальний засіб у вигляді підвішеної до опори додаткової гнучкої тяги, згідно передбачуваному винаходу, обидві гнучкі тяги виконані у вигляді бузкінцевого канату, рухомо підвішеного до опори через ланцюг з кінцевими карабінами прикріплене до нього коромисло, виконане з можливістю гальмування і фіксації вміщеного у ньому канату поміж виконаних у ньому хвилястих внутрішніх поверхонь, при цьому засіб фіксації у вигляді поясу доповнено механізмом гальмування, виконаним у вигляді закріпленого на його пряжці зйомного циліндричного корпусу, у якому рухомо діаметрально протилежно встановлені ряди підпружинених до корпусу і до канату гальмуючих колодок з можливістю об'єднаного переключення їх орієнтації відносно канату і зміни сили тиску на нього, а страхуючий засіб виконано у вигляді приладдя, яке включав ЗНІМНІ підплечеві і надплечеву шнурові петлі, канатну защепку і кожну з можливістю з'єднання їх між собою і поясом карабінами додаткового фіксуючого шнура, а також сітчасту ємність і пару рукавиць, при тому канатна защепка і ножна опора виконані принципово однаково - у вигляді рухомого зв'язаного з фіксуючим шнуром і оснащеною опорними і носочними петлями паралелограма, створеного шарнірно установленими на опорі кільцями, через які пропущено канат, а сітчаста ємність виконана у вигляді рюкзака з фіксуючими поворозками і прорізями для ніг Технічний і споживчий результат, який можливо досягай завдяки використанню всієї сукупності відрізняючих ознак пропонованого пристрою, політав у тому, що завдяки доповнення пристрою механізмом гальмування і таким приладдям фіксації рятуючого на канаті як підплечева і надплечева шнурові петлі, канатна защепка, ножна опора і додатковий фіксуючий шнур з карабіном, досягнута нагода значно розширити функціональні можливості пристрою, а головне забезпечити рятування дітей, ЛІТНІХ і хворих людей Суттєвість пропонованого пояснюється кресленням, де на фіг 1 і демонструється загальний вигляд пристрою при його споживанні - рятуванні дітей, на фіг 2 - теж саме, при рятуванні хворих і ЛІТНІХ людей, на фіг 3 - безкінцевий канат з засобом закріплення його на опорі, на фіг 4 - фіксуюче коромисло канату у різному стані нахилу, на фіг 5 - канатна защепка без навантаження і з навантаженням, на фіг 6 - механізм гальмування і фіксації, на фіг 7 - теж саме, вигляд зверху без кришки, на фіг 8 - рухома гальмуюча колодка у дії, на фіг 9 - дві рядом розташовані планки - ліворуч - планка установки кута нахилу гальмуючої колодки, праворуч - планка їх пружності, на фіг 10 - пряжка поперекового поясу з проріззю у вигляді ласточкового хвоста для закріплення корпусу механізма гальмування і його фіксації, на фіг 11 - теж саме, вигляд збоку з защепкою замка ласточкового хвоста і гвинтом фіксації пряжки на поясі, на фіг 12 теж саме, з защипками-пальцями, на фіг 13 - ножна канатне защепка при підніманні ніг на канаті і 44582 при опорі на нього, на фіг 14 - теж саме, вигляд зверху, на фіг 15 - комплект елементів пристрою Конкретно пристрій включає безкінцевий канат 1, засіб закріплення канату на опорі 2, механізм гальмування і фіксації 3, поперековий пояс 4, приладдя пристрою 5 Канат 1 виконано по технології і із матеріалу, що застосовуються, при виготовленні альпіністського спорядження На ньому вільно надіте кільцетягар 6 для зручності розмотки канату та відтягування його донизу Засіб 2 має фіксуюче коромисл о / у вигляді повздовжни розрізаної трубки, внутрішні поверхні якої мають зверху і знизу хвилястий рельєф і коромисло має обійму 8, зверху якої є провушина 9, а знизу затяжний гвинт 10 для запуску канату 1, пропущеного у каналі коромисла, і для фіксації обійми 8 на коромислі при її переміщенні по трубці Засіб 2 має також ланцюг 11 з карабінами 12 на кінцях для закріплення коромисла з канатом на опорі (на будь-якому предметі в приміщенні будівлі, наприклад, батареї чи трубі опалення) (фіг 1, 2, 3, 4) Механізм гальмування і фіксації З має корпус 13 у вигляді труби, з верхньою і нижньою кришками 14, у яких є отвори для пропуска канату 1 і які вгвинчуються у торцеві частини корпусу, для чого мають захватні гребінці 15 (фіг 6, 7) Збоку корпуса прикріплена пластина 16, на якій виконано поперекову шпонку 17, і вмонтовану у и отвір защепку 18 Ці елементи являються складовими до замка у вигляді ластівкиного хвоста У середині корпусу 1 діаметрально напроти вміщені і прикріплені до нього гальмуючі колодки 19, кожна із яких являв собою двоплечевий важіль з товкателем на КІНЦІ у вигляді місяця 20 Вони шарнірно закріплені на штангах 20, зверху і знизу прикріплених до корпусу Між штангами 20 і внутрішньою поверхнею корпуса вміщені дві рядом розташовані планки планка 21 установки кута нахилу гальмуючої колодки і планка 22 забезпечення пружності цих колодок Ці планки зв'язані з кришками, планка 22 - з верхньою кришкою 14 - через пружину 23, що розміщена у корпусі під нею, а планка 21 - з нижньою кришкою 14, на яку ця сланка опирається нижнім торцем Планка 22 мав виступи 24, які опираються на колодки 19 вверху і передають на них тиск пружини 23, а планка 21 має вирізи 25, нижні краї котрих створюють упори для колодок знизу і таким чином задають їм кут нахилу відносно корпусу і вміщеного у ньому канату (фіг 6, 7, 8, 9) Пояс 4 виконано широким із смуги міцного матеріалу, яка має ряд отворів 26 і пряжку 27 Пряжка виконана у вигляді обійми, яка надіта на смугу поясу - на и початкову і кінцеву частини, остання із яких вміщається у антапку 28 На ЗОВНІШНІЙ поверхні пряжки виконано прорізь 29 у вигляді ластівкового хвоста для вміщення у неї подібної по формі шпонки 17 пластини 16 корпусу 13 і створення таким чином, разом з защепкою 18, своєрідний замок ЗО По бокам пряжки установлені у и отворах 26 защепки-пальці 31, які як гвинти вгвинчуються у и різьбові отвори і подвійно затискують і фіксують вміщені у неї початкову і кінцеву частини смуги поясу 4 (фіг 10, 11, 12) Приладдя 5 пристрою включені у комплект йо го для забезпечення прикріплення рятуючого і рятувальника до канату 1 Засіб прикріплення, крім поясу 4 і його пряжки 27, включає ножну опору 32 у вигляді ножної канатної защепни 33, яка має шарніром 34 зв'язані між собою поперекову 35 і вертикальну 36 трубки і носочні петлі 37 На трубці 36 шарнірно закріплені фіксуючі кільця 38, отвори яких вміщають канат 1 з можливістю його вільного пересування Обмеження обертів кілець 38 донизу (не нижче горизонтального положення) забезпечено опорою нижнього кільця 38 на шарнір 34 Приладдя 5 має також канатну защепку 39 для підтримки тулоба рятуючого, та підплечеву 40 і надплечеву 41 петлі створені фіксуючим шнуром 42 з можливістю приєднання його до провушини 43 корпуса 13 завдяки карабіна 12 до защепни 39 У приладдя комплекту його входять також сітчата ємність 44 у вигляді рюкзака з поворозкою і вирізами 45 для ніг малюка, а також пара рукавиць 46 Батарея 47 опалення (фіг 5, 13, 14, 15) Користуються пристроєм таким чином Використовують пристрій рятівники, пожежники, і ІНШІ фахівці, яким доводиться рятувати людей з високих об'єктів або із глибоких ємностей При цьому рятування виконує сем рятівник, але можливе також саморятування, при наявності деяких елементів пристрою Для рятування дітей рятуючий надіває на себе пояс 4 і приладдя 5, як показано на фіг 1, 2, 15, і закріпляє на спині сітчасту ємність 44, яка, як звичайний рюкзак, має ВІДПОВІДНІ засоби фіксації Бере руками канат 1 з прикріпленим до нього коромислом 7, корпусом механізма гальмування і фіксації 3, ножною опорою 32 і защепкою 39, які заздалегідь рятівник закріпляє на висоті, користуючись ланцюгом 11 і його карабінами 12, і спускає за вікно (за балкон тощо) канат, кільцем 6 донизу Потім прикріпляв до поясу 4 корпус механізма 3 і обережно вилазить зовні, тримаючись руками за канат до почуття опори на пояс і петлі 40 і 41 Вдіває носки ступнів ніг у носочні петлі 37 ножної опори 32 і спирається ногами на неї Спуск начинав тільки після того, як переконається що всі елементи готові до спуску, а перш за все, щоб канат 1 було б зафіксовано у коромислі 7 Початок руху вниз забезпечується тим, що рятівник, спираючись на ноги, вигвинчує із корпусу 13 механізма 3 його нижню кришку 14, застосовуючи для цього її гребінці 15 Це перемістить усі гальмуючі колодки 19 таким чином, що їх товкачеві частини 20 відпустять захват канату 1, звільнять його і корпус з пряжкою 27 і поясом 4 і дадуть їм можливість рухатись донизу, сковзаючись по канату 1 Швидкість спуску можливо регулювати цією ж кришкою 14, або ножною опорою 32 - піднімаючи угору ногами трубки 36 через петлі 37 і періодично опираючись на них Перед приземленням швидкість вменшують завдяки впливу зворотних дій, які виконувались при спуску Після спуску рятуючий передає дитину, а сам піднімається по канату на висоту для наступного рятування Піднімання на висоту досягається діями рухами і ногами Спираючись на ноги через ножну опору 32, рятівник витягується, піднімає руки і захватує канат 1 якомога повище, заздалегідь звільнює гальмуючі колодки 19 обертами нижньої кришки 14, вигвинчуючи и із корпусу 13 Потім 8 44582 обійму 7 (фіг 4) Хвору людину перед спуском він піднімає ноги колінами доверху і зачіпляється прикріпляють до канату 1 на висоті, використовуюногами за канат 1, бо фіксуючі кільця 35 опори 38 чи пояс і приладдя 5, закріпляючи його на канаті спочатку відпускають канат, а потім стають у горизащепкою 39 Закріпивши коромисло 7, а у ньому зонтальне положення і затискують канат (у нижканат 1 (гвинтом 10), а також надівши на рятуючоньому положенні опори 33 для звільнення канату, го приладдя 5 (петлі 40 і 41) закріплюють його на який може бути защимленим (закусаним) у кільцях канаті защепкою 39 Рятувальник опускає рятую38, треба посмикати за фіксуючий шнур 42 причого у вис на одній ГІЛЦІ канату, а сам спускається ладдя 5) Далі, розгинаючи ноги у колінах, рятуваразом з там по другій його ГІЛЦІ, опираючись на льник опирається на опору 32 і піднімається угору, корпус 13 і ножну опору 32 Спуском керує рятувадопомогами цьому згинаннями рук Це зусилля льник Вік спочатку вигвинчує гвинт 10 коромисла виконується головним чином завдяки роботі м'язів 7 на таку величину, щоб розгальмувати канат, але НІГ, які спираються при цьому на опору 32, бо кільутримувати при цьому коромисло у заданому наця 38 нахиляється і .закусують, канат, міцно утрихилі (фіг 4) Потім, вгвинчуючи нижню кришку 14 муючи тіло рятівника, послідуючі дм при лазанні корпусу 13, він нахиляє поступово всі колодки 19 і виконуються рятувальником вище зазначеним дає можливість пересування канату 1, і у коромиспорядком Таким же порядком зверху на опорі при лі 7, і у корпусі 13 Спускаючись донизу разом з наступному рятуванні так він рятує дітей, а також рятуючим і утримуючи при необхідності його, він дорослих, які можуть утримувати себе на його регулює швидкість спуску так, як це уже було заспині, і якщо це дозволяють його фізичні можливозначено сті Але дорослі люди, добре фізично підготовлені, можуть скористатися приладдям 5 і виконати спуск У особо тяжких випадках приладдя 5 з защепсамостійно Для цього вони можуть застосовувати кою 39 рятувальник надіває на рятуючого разом з механізм 3 і ножну опору 32 Деякі чоловіки мопоясом і механізмом гальмування З жуть виконувати спуск самостійно і при висі на Сам же він на другій ГІЛЦІ канату фіксує себе канаті завдяки канатній защепці 39, прив'язані й ножною опорою 32 і нею ж регулює спуск У висі на шнуром 42 до тіла рятуючого У такому разі їх канаті на опорі 32 він однією рукою фіксує себе на спуск регламентує рятівник, діючи з висоти на заканаті, а другою рукою черев шнур 44, який заздатяжний гвинт 10 - попускаючи ним канат у коромилегідь привязує до опори 32, він утримує рятуючослі 7 - між його внутрішніми верхніми і нижніми го при собі, а потім пропускає цю опору, періодичхвилястими поверхнями (фіг 4) но змінюючи звільнення канату 1 і стримування його, що забезпечується кільцями 38 В цьому разі Так викочуються рятувально-евакуаційні спусі у інших ситуаціях у пригоді стають рукавиці 16 ки людей за допомогою пропонованого пристрою для збереження рук від травмування при захватах Ним можливо скористуватись також і для підніканату Крім зазначених засобів спуску і підйому мання людей на висоту, у чому часто виникає попо канату можливу при застосуванні елементів треба у альпіністів, скелелазів, спелеологів та інпропонованого пристрою, і ІНШІ, наприклад, переших спортсменів, а також різноманітних фахівцівміщення вниз і вгору вантажів Для дуже складних висотників Для підйому людей можливо скористаситуацій бажано мати другий комплект приладдя 5 тися двома засобами самостійним і потерпілим - для рятую чого дітям діями сторонньою допомогою У тому чи іншому випадку кожний потерпілий може скористуТехнічною, практично застосовуючою переваватись пристроєм, як зазначилось раніше Але гою пропонованого пристрою над прототипом, якщо при ПІДЙОМІ треба когось рятувати - теж підявляється те, що досягнута можливість спускатися німати по канату, то треба на одну гілку канату з висоти і підніматися угору по канату рятувальничіпляти потерпілого, а за другу гілку тягнути його кам з можливістю рятування дітей, хворих і ЛІТНІХ догори самостійно або за допомогою сторонніх немощних людей при аварійних ситуаціях, ПОМІЧНИКІВ При цьому потерпілий може допомагазв'язаних з необхідністю термінового спуску людей ти собі тим, що буде руками тягнути донизу другу при відсутності інших технічних і ситуаційних можгілку канату, яка при ПІДЙОМІ рухається вниз Таким ливостей, що досягнуто за рахунок застосування же чином потерпілий може утримувати і дитину, ни безкінцевого канату та засобів фіксації і гальмуможе допомогти хворій або ЛІТНІЙ ЛЮДИНІ, ЯКЩО вання його гілок на опорі, а також на ТІЛІ рятувальвикористав ємність 44, або деякі ІНШІ елементи ника і рятуючого приладдя 5 пристрою (32, 39, 40, 41, 42, 43) Сподіваємося, що такі пристрої знайдуть широке застосування у галузі протипожежної безпеНайбільш небезпечнім і складним являється ки, і у інших ситуаціях, коли виникає потреба терспуск хворих і ЛІТНІХ людей, особливо жінок У таміново рятувати людей, а також вантажі від кому разі рятувальник спускається разом з рятуюстихійного лиха Вони можуть бути у пригоді і інчим, кожний на своїй ГІЛЦІ канату 1, заздалегідь шим фахівцям, наприклад, рятувальникам загонів, коромисло 7 нахиляють у той бік, де буде підвішеякі призначені для дій у чрезвичайних ситуаціях, а на меньше вага, щоб урівноважити навантаження також для вертольотчиків і спортсменівна обидві гілки канату і дати можливість йому пеальпіністів, скелелазів, спелеологів та інших ресуватись у коромислі без гальмування Для цього пересувають на ньому і фіксують гвинтом 10 44582 10 "і If ФІГ. 1 ФІГ 2 Фіг З Фіг 5 Фіг 7 Фіг 6 1 \ /р д 241-T Фіг. 8 Фіг 9 Фіг. 10 11 44582 12 JH" J Фіг 12 ФІГ 11 Фіг. 13 *fl Фіг 15 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
