Терапевтичний пристрій, що трансформується
Номер патенту: 44583
Опубліковано: 15.02.2002
Автори: Хабінець Тамара Олександрівна, Лапутін Анатолій Миколайович, Петрушевський Іван Іванович, Канішевський Станислав Михайлович
Формула / Реферат
Терапевтичний пристрій, що трансформується, який вміщує влаштовану на основі стійку з поперечною опорою і засіб розміщення пацієнта, завдяки гнучкій тязі, зв'язаній з навантажувачем рук, ніг і тулуба, установлених з можливістю переміщення і фіксації у вибраних положеннях, який відрізняється тим, що опора виконана у вигляді трубчатої хрестовини з переставно-опорною рамкою, а стійка з поперечною опорою - телескопічною, при цьому засіб розміщення пацієнта виконаний у вигляді відкидного сидіння і спинки, рухомо встановлених на телескопічній стійці, зв'язані ж завдяки гнучкій тязі, навантажувачі рук виконані у вигляді пружних насаджених на гнучку тягу рукояток, навантажувачі ніг - у вигляді ножних фіксаторів - платформ з носочними ременями, навантажувачі тулуба - у вигляді закріпленого на спинці розсувного підплечевого упору, причому з можливістю зв'язку з гнучкою тягою установлено на телескопічній стійці, завдяки дугоподібному кронштейну, головоутримувач у вигляді полоси текстильного матеріалу з липучками на кінцях і розташовані на контактуючих поверхнях його і спинки стандартні листові гнучкі магнітні аплікатори.
Текст

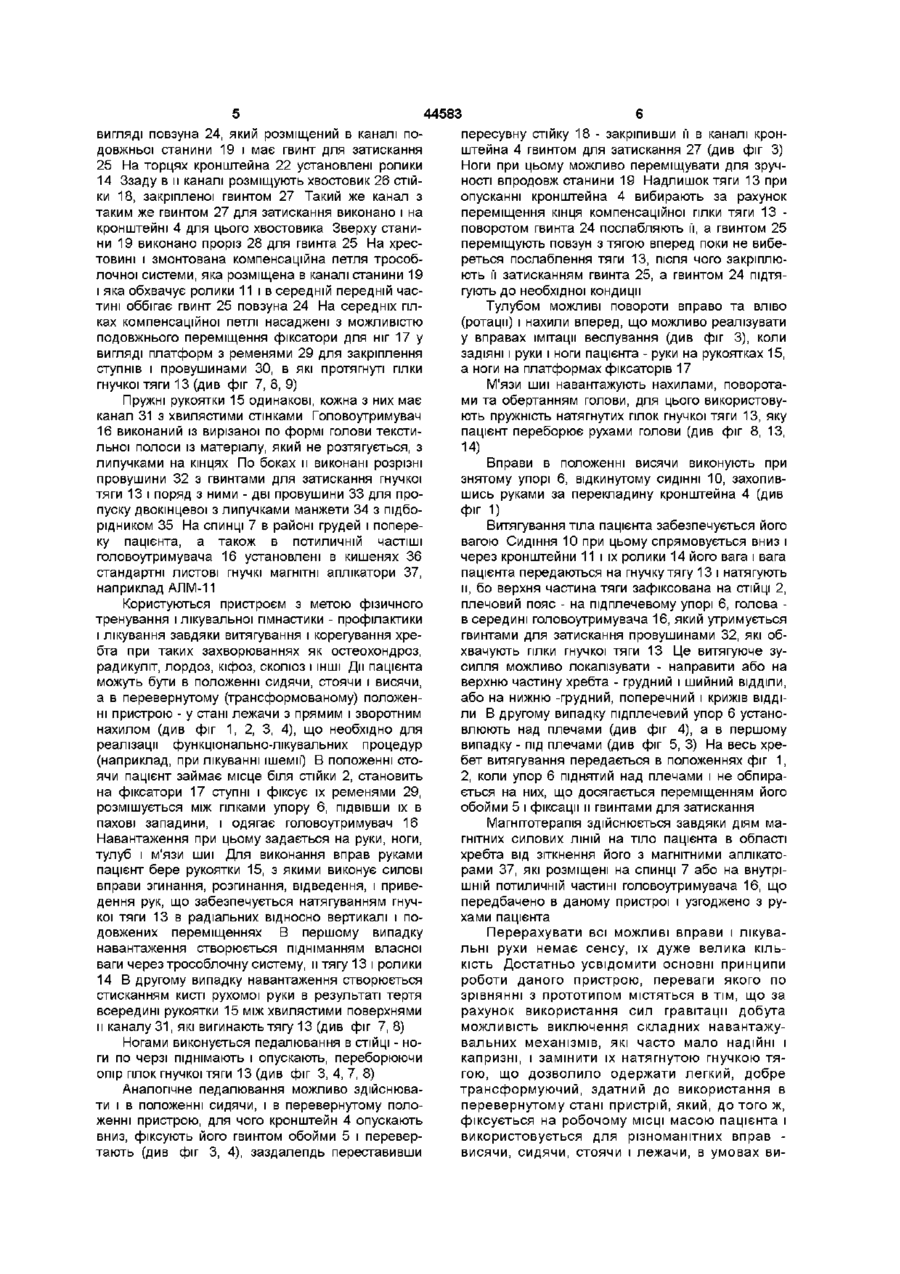

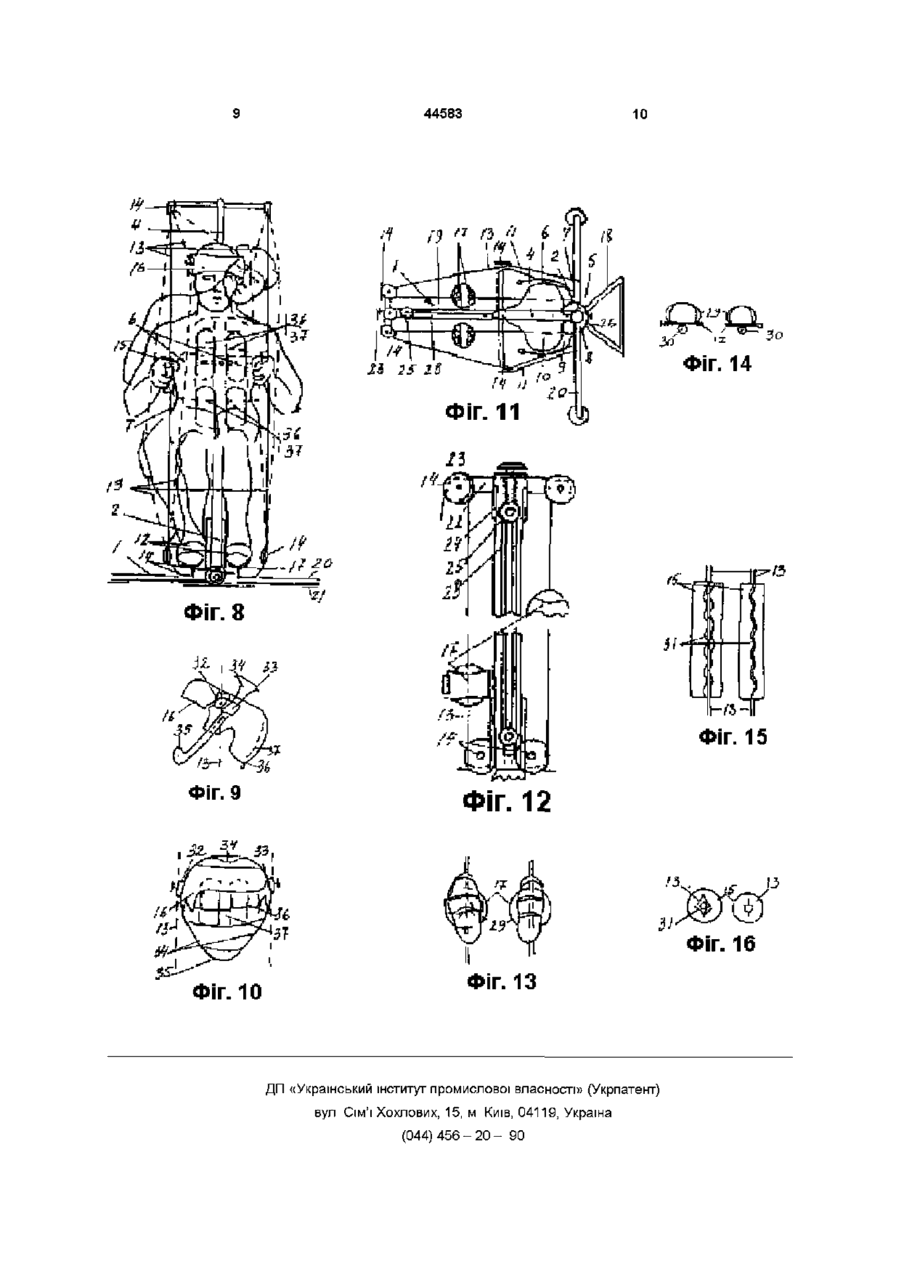

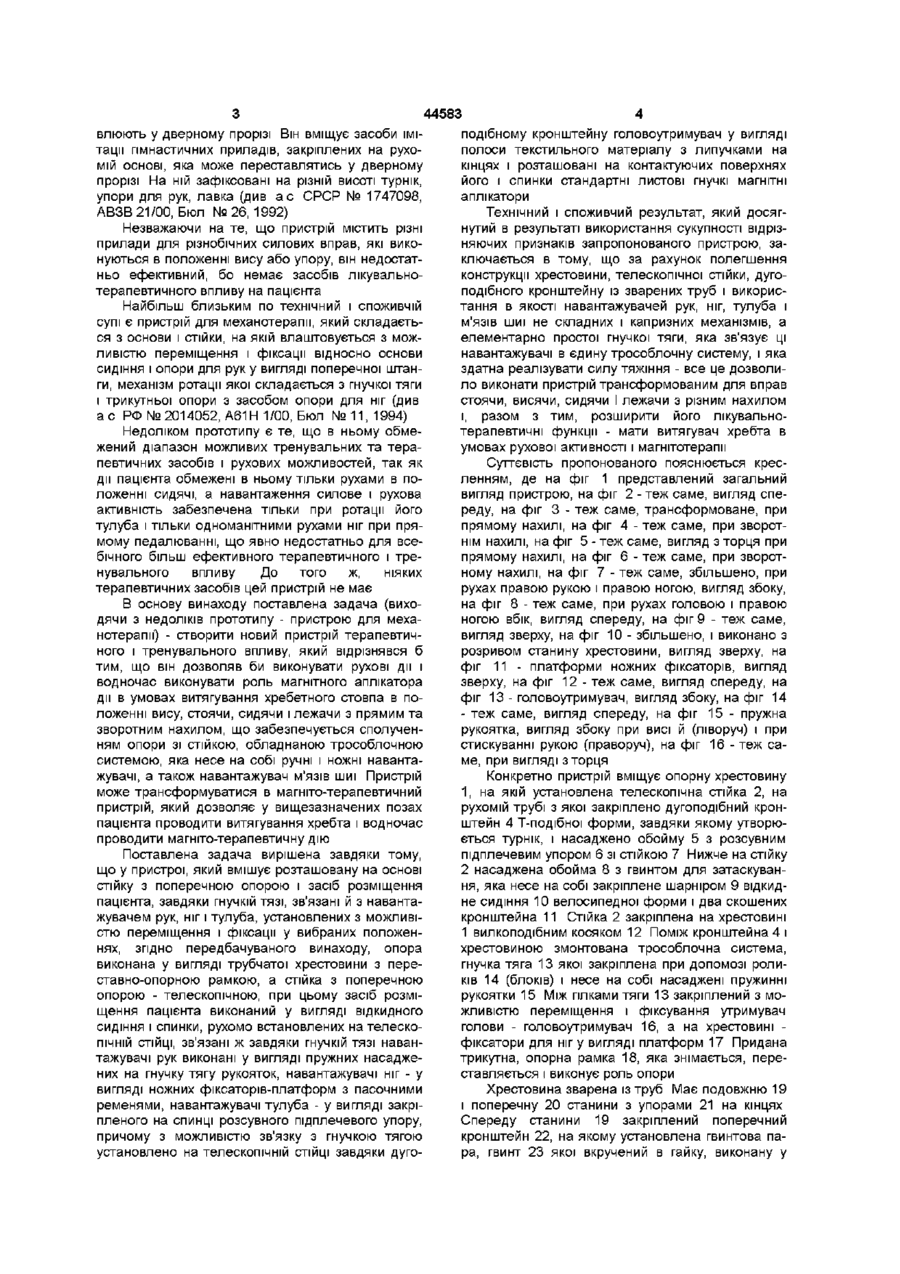

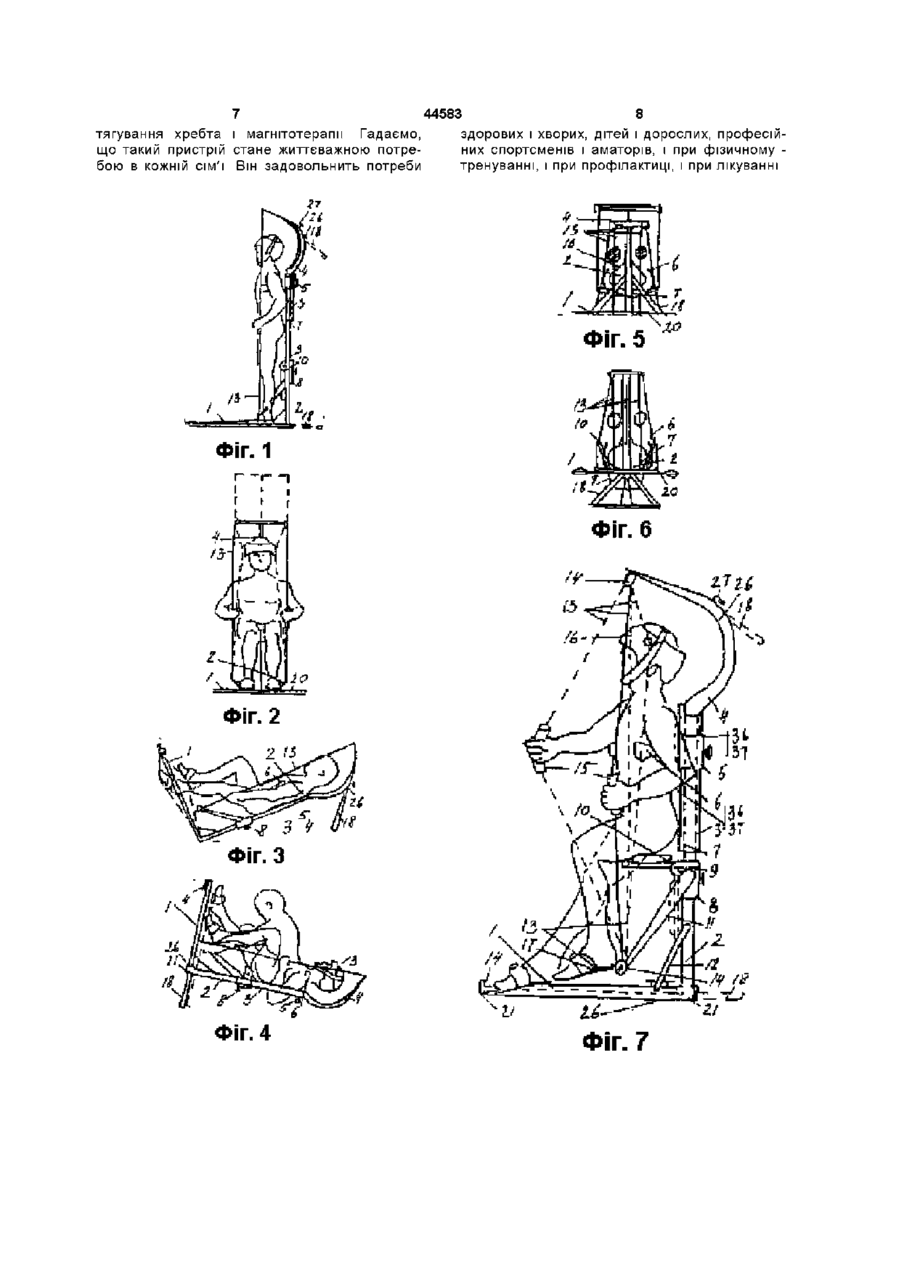

Терапевтичний пристрій, що трансформується, який вміщує влаштовану на основі стійку з поперечною опорою і засіб розміщення пацієнта, завдяки гнучкій тязі, зв'язаній з навантажувачем рук, ніг і тулуба, установлених з можливістю переміщення і фіксації у вибраних положеннях, який відрізняється тим, що опора виконана у вигляді трубчатої хрестовини з переставно-опорною рамкою, а стійка з поперечною опорою - теле скопічною, при цьому засіб розміщення пацієнта виконаний у вигляді відкидного сидіння і спинки, рухомо встановлених на телескопічній СТІЙЦІ, зв'язані ж завдяки гнучкій тязі, навантажувачі рук виконані у вигляді пружних насаджених на гнучку тягу рукояток, навантажувачі ніг - у вигляді ножних фіксаторів - платформ з носочними ременями, навантажувачі тулуба - у вигляді закріпленого на спинці розсувного підплечевого упору, причому з можливістю зв'язку з гнучкою тягою установлено на телескопічній СТІЙЦІ, завдяки дугоподібному кронштейну, головоутримувач у вигляді полоси текстильного матеріалу з липучками на кінцях і розташовані на контактуючих поверхнях його і спинки стандартні листові гнучкі магнітні аплікатори Передбачуваний винахід відноситься до медицини і спорту, зокрема до пристроїв лікувальної гімнастики та фізичного тренування в умовах впливу фізичних факторів Відомий пристрій для тренування, який установлюється в дверному прорізі і вмішує засоби імітації гімнастичних приладів, закріплених на рухомій основі і розміщених на різних висотах Він є основою, на якій зафіксовані турнік, ручні упори, лавка (див а с СРСР № 1747098, А63Б 21/00, Бюл №26, 1992) Недостаток цього пристрою полягає в тому, що він не має ніяких терапевтичних засобів, хоч для виконування фізичних вправ в кімнатних умовах він цілком придатний і раціональний Відомо пристрій для тренування м'язової системи спортсмена, який вміщує засоби створення силового навантаження завдяки комплексу гімнастичних приладів і засобів їх фіксації на основі опори, яка складається з попарно закріплених вертикальних стійок, на яких прироблені важелі, рукоятки і ІНШІ засоби прикладання зусиль на переборення зафіксованих на важелях тягарів (див а с СРСР № 1655523, А63Б 23/00, Бюл № 22, 1991) Запропонований пристрій забезпечує силове і рухове навантаження на всі ланки тіла пацієнта, але має суттєві недоліки, а саме він не придатний для домашнього використання із-за громіздкості, матер'алоємності і займає велику робочу площу В силу цього його можна використовувати тільки в великих залах та манежах До того ж, він не має ніяких терапевтичних засобів Відомо чимало пристроїв для фізичного і терапевтичного впливу на людину шляхом магнітотерапм, яка подається в оптимальному режимі різними аплікаторами Вони мають магнітні структури, які створюють біологічну стимуляцію магнітним полем опорно-рухового апарата пацієнта, що підвищує ефективність його рухової активності і стимулює розвиток таких якостей, як сила, витривалість, гнучкість і ІНШІ Використання цих пристроїв рекомендовано при профілактиці та лікуванні остеохондрозу, радикуліту і других захворювань хребта (див Г Р Соловйова, Магнитотерапевтическая аппаратура, М Медгиз, 1991) Недоліком цих пристроїв є те, що вони не пристосовані для впливу на пацієнта під час його рухової активності і тому не можуть бути використани в процесі фізичного тренування і лікувальнопрофілактичних рухових дій Відомо пристрій для тренування, який устано СО 00 Ю 44583 влюють у дверному прорізі Він вміщує засоби ІМІтацм гімнастичних приладів, закріплених на рухомій основі, яка може переставлятись у дверному прорізі На ній зафіксовані на різній висоті турнік, упори для рук, лавка (див ас СРСР № 1747098, АВЗВ 21/00, Бюл № 26, 1992) Незважаючи на те, що пристрій містить різні прилади для різнобічних силових вправ, які виконуються в положенні вису або упору, він недостатньо ефективний, бо немає засобів лікувальнотерапевтичного впливу на пацієнта Найбільш близьким по технічний і споживчій супі є пристрій для механотерапії, який складається з основи і стійки, на якій влаштовується з можливістю переміщення і фіксації відносно основи сидіння і опори для рук у вигляді поперечної штанги, механізм ротації якої складається з гнучкої тяги і трикутньої опори з засобом опори для ніг (див а с РФ № 2014052, А61Н 1 /00, Бюл №11,1994) Недоліком прототипу є те, що в ньому обмежений діапазон можливих тренувальних та терапевтичних засобів і рухових можливостей, так як дії пацієнта обмежені в ньому тільки рухами в положенні сидячі, а навантаження силове ірухова активність забезпечена тільки при ротації його тулуба і тільки одноманітними рухами ніг при прямому педалюванні, що явно недостатньо для всебічного більш ефективного терапевтичного і тренувального впливу До того ж, ніяких терапевтичних засобів цей пристрій не має В основу винаходу поставлена задача (виходячи з недоліків прототипу - пристрою для механотерапії) - створити новий пристрій терапевтичного і тренувального впливу, який відрізнявся б тим, що він дозволяв би виконувати рухові дії і водночас виконувати роль магнітного аплікатора дм в умовах витягування хребетного стовпа в положенні вису, стоячи, сидячи і лежачи з прямим та зворотним нахилом, що забезпечується сполученням опори зі стійкою, обладнаною трособлочною системою, яка несе на собі ручні і ножні навантажувачі, а також навантажувач м'язів шиї Пристрій може трансформуватися в магніто-терапевтичний пристрій, який дозволяє у вищезазначених позах пацієнта проводити витягування хребта і водночас проводити магніто-терапевтичну дію Поставлена задача вирішена завдяки тому, що у пристрої, який вмішує розташовану на основі стійку з поперечною опорою і засіб розміщення пацієнта, завдяки гнучкій тязі, зв'язані й з навантажувачем рук, ніг і тулуба, установлених з можливістю переміщення і фіксації у вибраних положеннях, згідно передбачуваного винаходу, опора виконана у вигляді трубчатої хрестовини з переставно-опорною рамкою, а стійка з поперечною опорою - телескопічною, при цьому засіб розміщення пацієнта виконаний у вигляді відкидного сидіння і спинки, рухомо встановлених на телескопічній СТІЙЦІ, зв'язані ж завдяки гнучкій тязі навантажувачі рук виконані у вигляді пружних насаджених на гнучку тягу рукояток, навантажувачі ніг - у вигляді ножних фіксаторів-платформ з пасочними ременями, навантажувачі тулуба - у вигляді закріпленого на спинці розсувного підплечевого упору, причому з можливістю зв'язку з гнучкою тягою установлено на телескопічній СТІЙЦІ завдяки дуго подібному кронштейну головоутримувач у вигляді полоси текстильного матеріалу з липучками на кінцях і розташовані на контактуючих поверхнях його і спинки стандартні листові гнучкі магнітні аплікатори Технічний і споживчий результат, який досягнутий в результаті використання сукупності відрізняючих признаків запропонованого пристрою, заключається в тому, що за рахунок полегшення конструкції хрестовини, телескопічної стійки, дугоподібного кронштейну із зварених труб і використання в якості навантажувач ей рук, ніг, тулуба і м'язів шиї не складних і капризних механізмів, а елементарно простої гнучкої тяги, яка зв'язує ці навантажувачі в єдину трособлочну систему, і яка здатна реалізувати силу тяжіння - все це дозволило виконати пристрій трансформованим для вправ стоячи, висячи, сидячи І лежачи з різним нахилом і, разом з тим, розширити його лікувальнотерапевтичні функції - мати витягувач хребта в умовах рухової активності і магнітотерапм Суттєвість пропонованого пояснюється кресленням, де на фіг 1 представлений загальний вигляд пристрою, на фіг 2 - теж саме, вигляд спереду, на фіг 3 - теж саме, трансформоване, при прямому нахилі, на фіг 4 - теж саме, при зворотнім нахилі, на фіг 5 - теж саме, вигляд з торця при прямому нахилі, на фіг 6 - теж саме, при зворотному нахилі, на фіг 7 - теж саме, збільшено, при рухах правою рукою і правою ногою, вигляд збоку, на фіг 8 - теж саме, при рухах головою і правою ногою вбік, вигляд спереду, на фіг 9 - теж саме, вигляд зверху, на фіг 10 - збільшено, і виконано з розривом станину хрестовини, вигляд зверху, на фіг 11 - платформи ножних фіксаторів, вигляд зверху, на фіг 12 - теж саме, вигляд спереду, на фіг 13 - головоутримувач, вигляд збоку, на фіг 14 - теж саме, вигляд спереду, на фіг 15 - пружна рукоятка, вигляд збоку при висі й (ліворуч) і при стискуванні рукою (праворуч), на фіг 16 - теж саме, при вигляді з торця Конкретно пристрій вміщує опорну хрестовину 1, на якій установлена телескопічна стійка 2, на рухомій трубі з якої закріплено дугоподібний кронштейн 4 Т-подібної форми, завдяки якому утворюється турнік, і насаджено обойму 5 з розсувним підплечевим упором 6 зі стійкою 7 Нижче на стійку 2 насаджена обойма 8 з гвинтом для затаскування, яка несе на собі закріплене шарніром 9 відкидне сидіння 10 велосипедної форми і два скошених кронштейна 11 Стійка 2 закріплена на хрестовині 1 вилкоподібним косяком 12 Поміж кронштейна 4 і хрестовиною змонтована трособлочна система, гнучка тяга 13 якої закріплена при допомозі роликів 14 (блоків) і несе на собі насаджені пружинні рукоятки 15 Між гілками тяги 13 закріплений з можливістю переміщення і фіксування утримувач голови - головоутримувач 16, а на хрестовині фіксатори для ніг у вигляді платформ 17 Придана трикутна, опорна рамка 18, яка знімається, переставляється і виконує роль опори Хрестовина зварена із труб Має подовжню 19 і поперечну 20 станини з упорами 21 на кінцях Спереду станини 19 закріплений поперечний кронштейн 22, на якому установлена гвинтова пара, гвинт 23 якої вкручений в гайку, виконану у 44583 вигляді повзуна 24, який розміщений в каналі попересувну стійку 18 - закріпивши її в каналі крондовжньої станини 19 і має гвинт для затискання штейна 4 гвинтом для затискання 27 (див фіг 3) 25 На торцях кронштейна 22 установлені ролики Ноги при цьому можливо переміщувати для зруч14 Ззаду в и каналі розміщують хвостовик 26 стійності впродовж станини 19 Надлишок тяги 13 при ки 18, закріпленої гвинтом 27 Такий же канал з опусканні кронштейна 4 вибирають за рахунок таким же гвинтом 27 для затискання виконано і на переміщення кінця компенсаційної гілки тяги 13 кронштейні 4 для цього хвостовика Зверху станиповоротом гвинта 24 послабляють її, а гвинтом 25 ни 19 виконано проріз 28 для гвинта 25 На хреспереміщують повзун з тягою вперед поки не вибетовині і змонтована компенсаційна петля трособреться послаблення тяги 13, після чого закріплюлочної системи, яка розміщена в каналі станини 19 ють її затисканням гвинта 25, а гвинтом 24 підтяі яка обхвачує ролики 11 і в середній передній часгують до необхідної кондиції тині оббігає гвинт 25 повзуна 24 На середніх гілТулубом можливі повороти вправо та вліво ках компенсаційної петлі насаджені з можливістю (ротації) і нахили вперед, що можливо реалізувати подовжнього переміщення фіксатори для ніг 17 у у вправах імітації веслування (див фіг 3), коли вигляді платформ з ременями 29 для закріплення задіяні і руки і ноги пацієнта - руки на рукоятках 15, ступнів і провушинами ЗО, в які протягнуті гілки а ноги на платформах фіксаторів 17 гнучкої тяги 13 (див фіг 7, 8, 9) М'язи шиї навантажують нахилами, поворотами та обертанням голови, для цього використовуПружні рукоятки 15 одинакові, кожна з них має ють пружність натягнутих гілок гнучкої тяги 13, яку канал 31 з хвилястими стінками Головоутримувач пацієнт переборює рухами голови (див фіг 8, 13, 16 виконаний із вирізаної по формі голови тексти14) льної полоси із матеріалу, який не розтягується, з липучками на кінцях По боках и виконані розрізні Вправи в положенні висячи виконують при провушини 32 з гвинтами для затискання гнучкої знятому упорі 6, відкинутому СИДІННІ 10, захопивтяги 13 і поряд з ними - дві провушини 33 для прошись руками за перекладину кронштейна 4 (див пуску двокінцевої з липучками манжети 34 з підбофіг 1) рідником 35 На спинці 7 в районі грудей і попереВитягування тіла пацієнта забезпечується його ку пацієнта, а також в потиличній частіші вагою Сидіння 10 при цьому спрямовується вниз і головоутримувача 16 установлені в кишенях 36 через кронштейни 11 і їх ролики 14 його вага і вага стандартні листові гнучкі магнітні аплікатори 37, пацієнта передаються на гнучку тягу 13 і натягують наприклад АЛМ-11 її, бо верхня частина тяги зафіксована на СТІЙЦІ 2, плечовий пояс - на підплечевому упорі 6, голова Користуються пристроєм з метою фізичного в середині головоутримувача 16, який утримується тренування і лікувальної гімнастики - профілактики гвинтами для затискання провушинами 32, які обі лікування завдяки витягування і корегування хрехвачують гілки гнучкої тяги 13 Це витягуюче зубта при таких захворюваннях як остеохондроз, силля можливо локалізувати - направити або на радикуліт, лордоз, кіфоз, сколіоз і ІНШІ ДІЇ пацієнта верхню частину хребта - грудний і шийний ВІДДІЛИ, можуть бути в положенні сидячи, стоячи і висячи, або на нижню -грудний, поперечний і крижів ВІДДІа в перевернутому (трансформованому) положенЛИ В другому випадку підплечевий упор 6 устаноні пристрою - у стані лежачи з прямим і зворотним влюють над плечами (див фіг 4), а в першому нахилом (див фіг 1, 2, 3, 4), що необхідно для випадку - під плечами (див фіг 5, 3) На весь хререалізації функціонально-лікувальних процедур бет витягування передається в положеннях фіг 1, (наприклад, при лікуванні ішемії) В положенні сто2, коли упор 6 піднятий над плечами і не обпираячи пацієнт займає місце біля стійки 2, становить ється на них, що досягається переміщенням його на фіксатори 17 ступні і фіксує їх ременями 29, обойми 5 і фіксації и гвинтами для затискання розмішується між гілками упору 6, ПІДВІВШИ їх в пахові западини, і одягає головоутримувач 16 Магнітотерапія здійснюється завдяки діям маНавантаження при цьому задається на руки, ноги, гнітних силових ЛІНІЙ на тіло пацієнта в області тулуб і м'язи шиї Для виконання вправ руками хребта від зіткнення його з магнітними аплікатопацієнт бере рукоятки 15, з якими виконує силові рами 37, які розміщені на спинці 7 або на внутрівправи згинання, розгинання, відведення, і привешній потиличній частині головоутримувача 16, що дення рук, що забезпечується натягуванням гнучпередбачено в даному пристрої і узгоджено з рукої тяги 13 в радіальних відносно вертикалі і похами пацієнта довжених переміщеннях В першому випадку Перерахувати всі можливі вправи і лікуванавантаження створюється підніманням власної льні рухи немає сенсу, їх дуже велика КІЛЬваги через трособлочну систему, и тягу 13 і ролики КІСТЬ Достатньо усвідомити основні принципи 14 В другому випадку навантаження створюється роботи даного пристрою, переваги якого по стисканням кисті рухомої руки в результаті тертя зрівнянні з прототипом містяться в тім, що за всередині рукоятки 15 між хвилястими поверхнями рахунок використання сил гравітації добута и каналу 31, які вигинають тягу 13 (див фіг 7,8) можливість виключення складних навантажувальних механізмів, які часто мало надійні і Ногами виконується педалювання в СТІЙЦІ - нокапризні, і замінити їх натягнутою гнучкою тяги по черзі піднімають і опускають, переборюючи гою, що дозволило одержати легкий, добре опір гілок гнучкої тяги 13 (див фіг 3,4,7,8) трансформуючий, здатний до використання в Аналогічне педалювання можливо здійснюваперевернутому стані пристрій, який, до того ж, ти і в положенні сидячи, і в перевернутому полофіксується на робочому МІСЦІ масою пацієнта і женні пристрою, для чого кронштейн 4 опускають використовується для різноманітних вправ вниз, фіксують його гвинтом обойми 5 і перевервисячи, сидячи, стоячи і лежачи, в умовах витають (див фіг 3, 4), заздалегідь переставивши тягування хребта і магнітотерапи Гадаємо, що такий пристрій стане життєважною потребою в кожній сім'ї Він задовольнить потреби 8 44583 здорових і хворих, дітей і дорослих, професійних спортсменів і аматорів, і при фізичному тренуванні, і при профілактиці, і при лікуванні 1 | ь Щ s X Щ r Фіг. 5 ФІГ, 1 Фіг. б _ і^-г J i L, г= 44583 10 Ji Зо Фіг 14 Фіг. 8 Фіг. 9 \3 Зі Фіг. 10 Фіг 13 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 Фіг. 16
ДивитисяДодаткова інформація
Автори англійськоюPetrushevskyi Ivan Ivanovych, Kanishevskyi Stanislav Mykhailovych, Laputin Anatolii Mykolaiovych, Khabinets Tamara Oleksandrivna
Автори російськоюПетрушевский Иван Иванович, Канишевский Станислав Михайлович, Лапутин Анатолий Николаевич, Хабинец Тамара Александровна
МПК / Мітки
МПК: A63B 23/02, A63B 21/00, A61H 1/02
Мітки: терапевтичний, трансформується, пристрій
