Стаціонарний корпус для встановлення електричних пристроїв (варіанти)

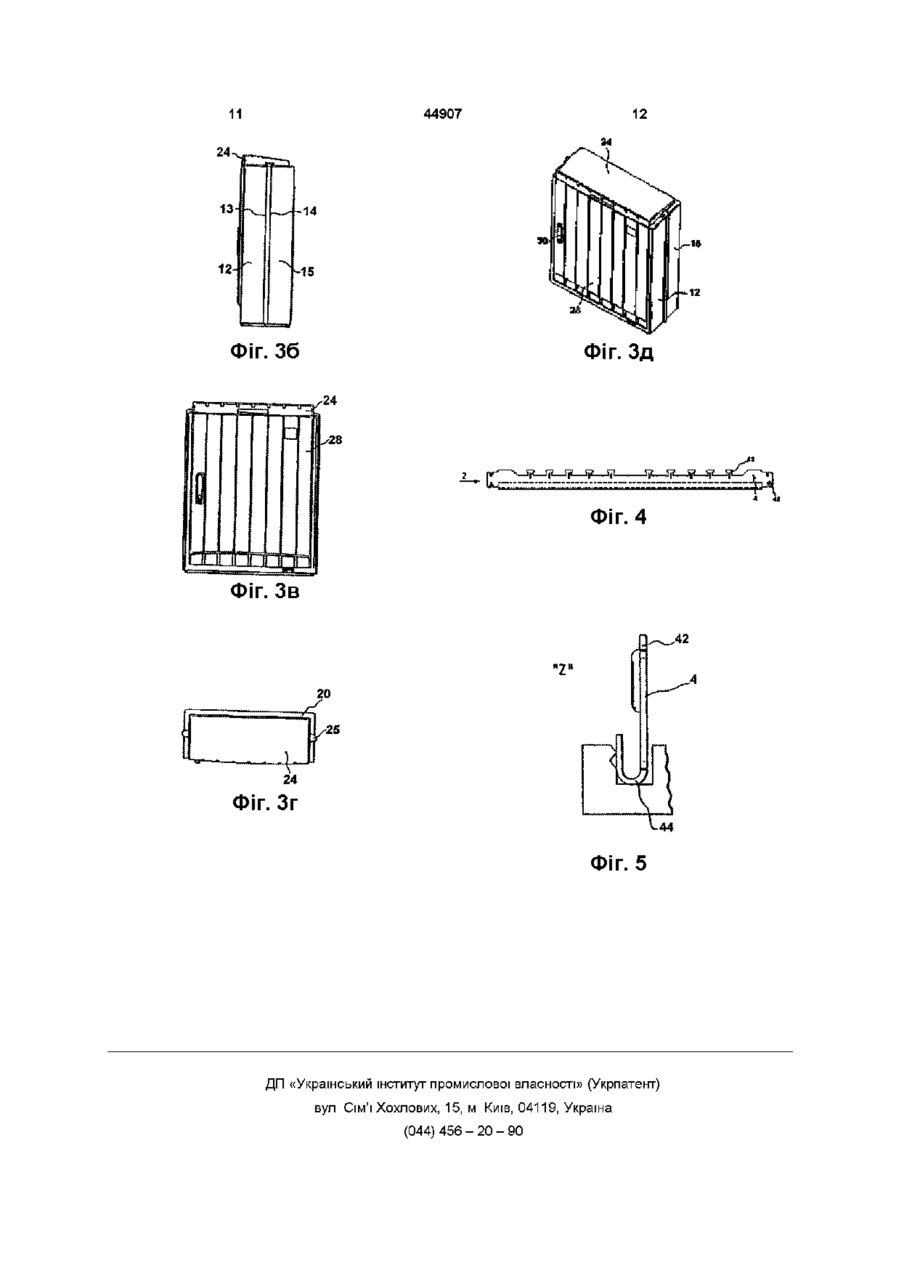

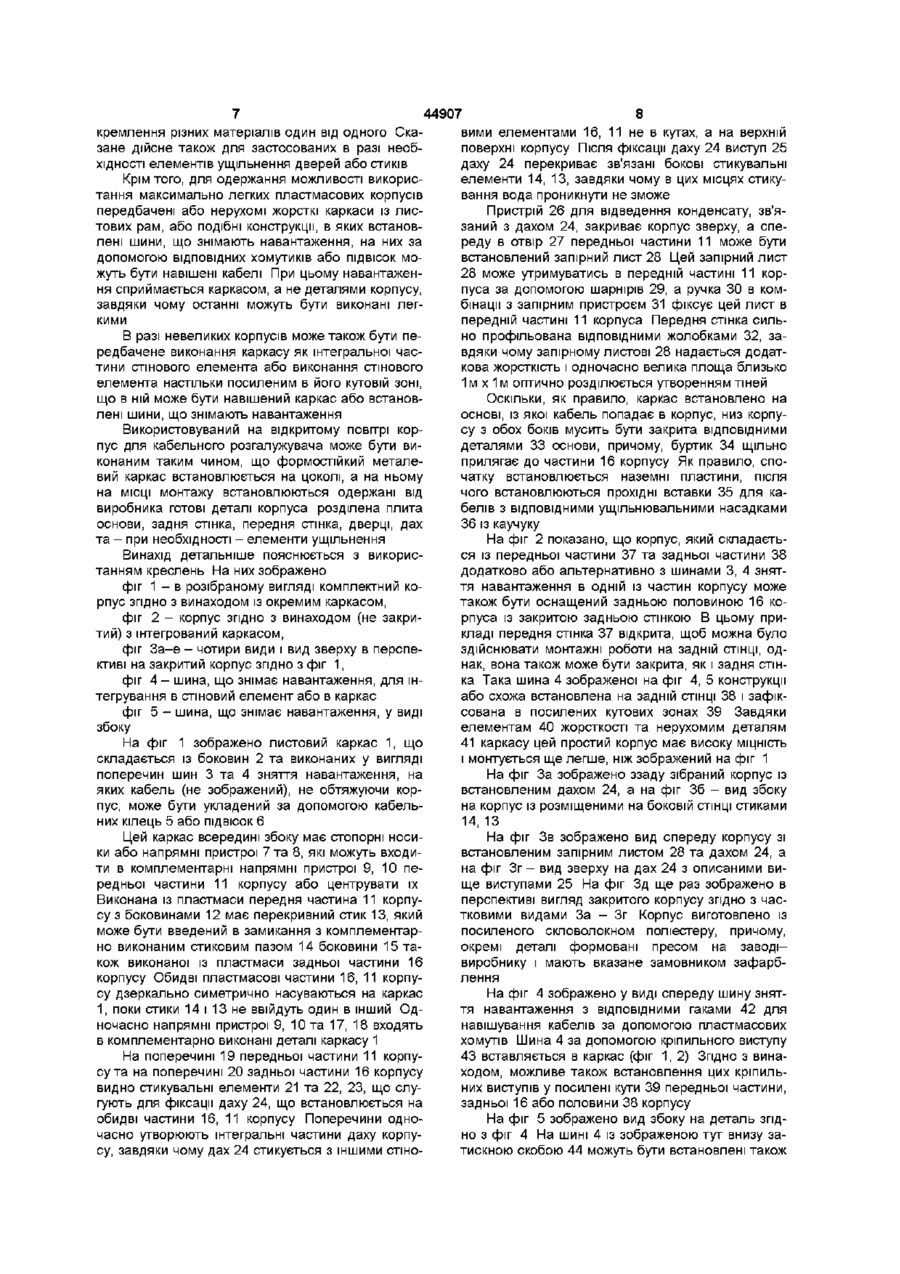

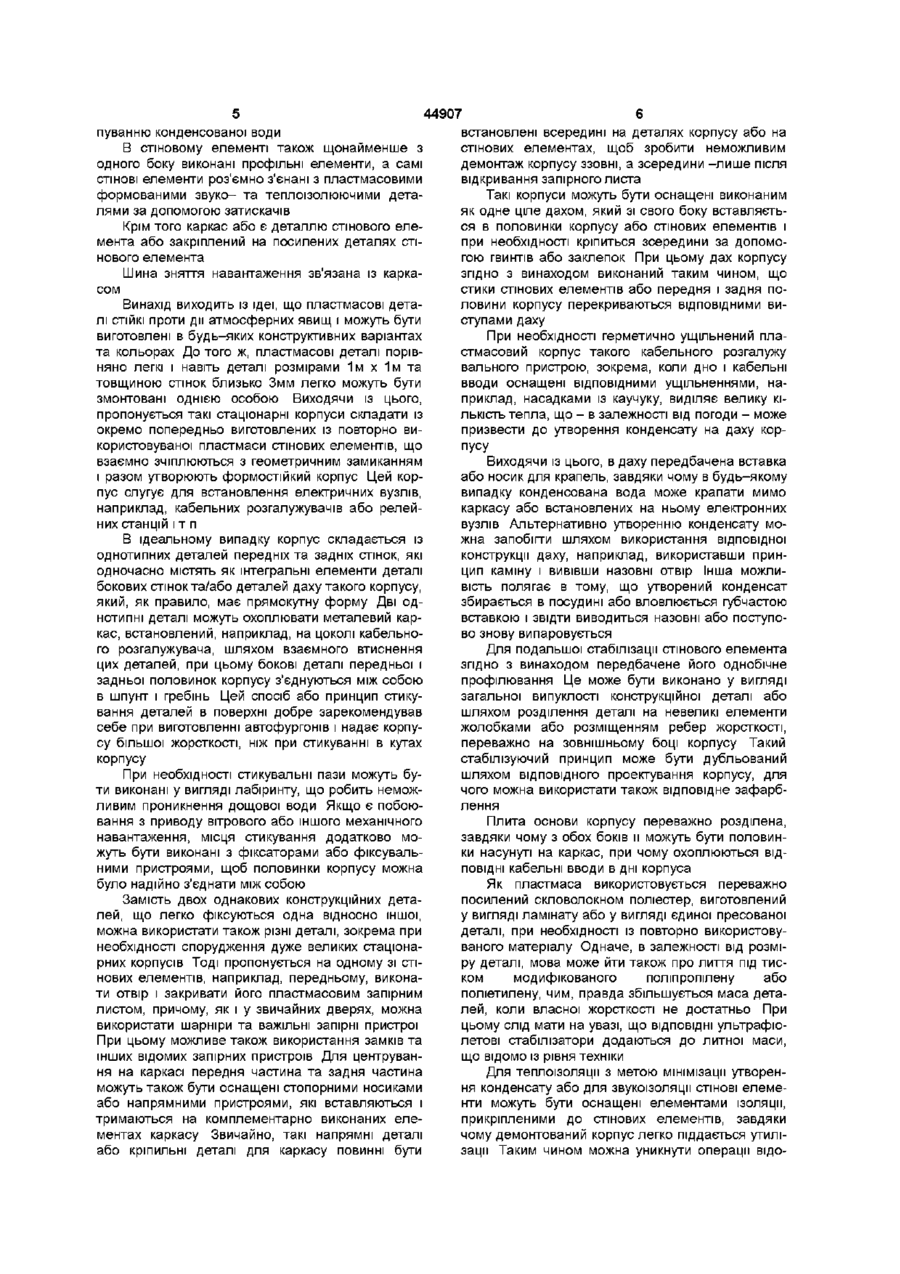

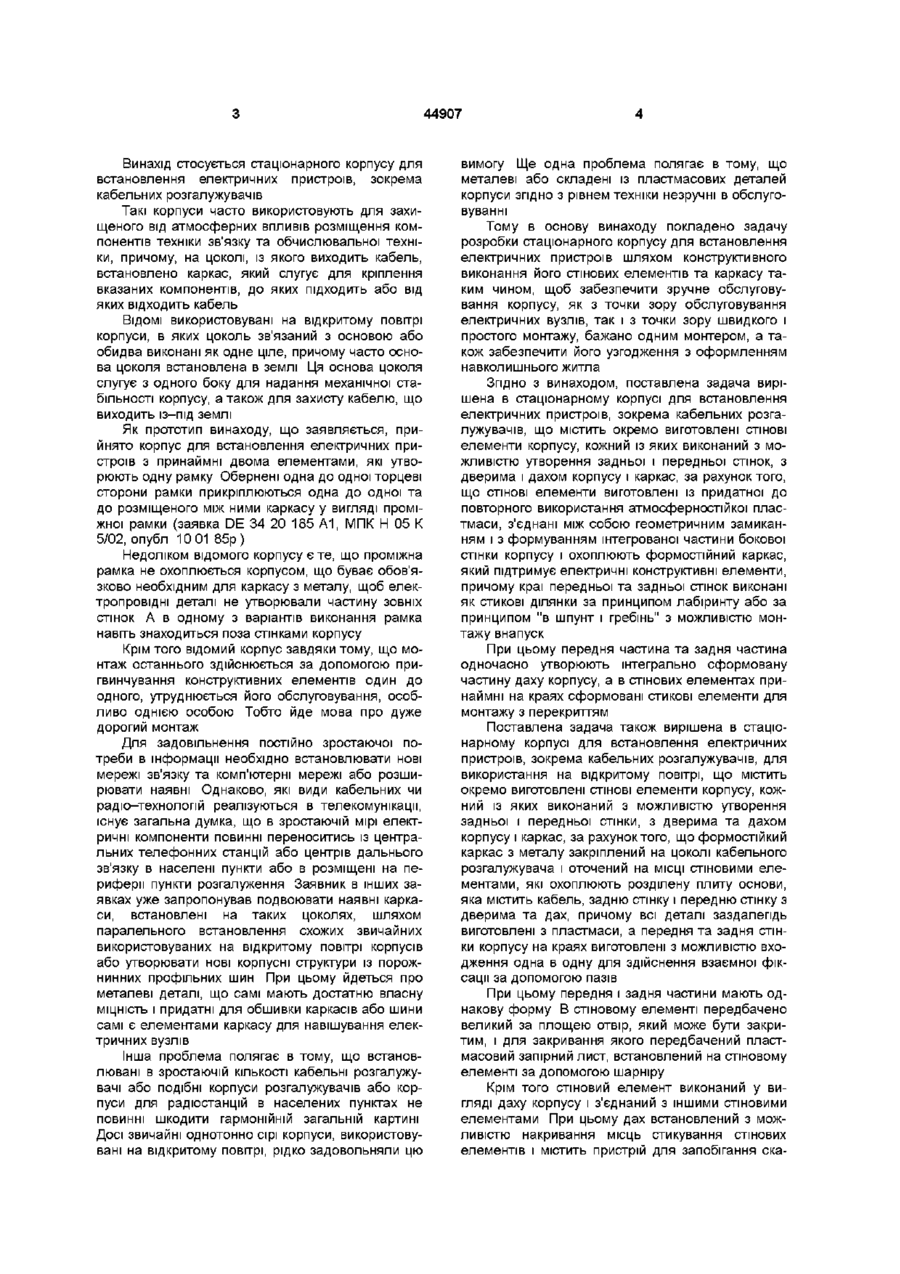

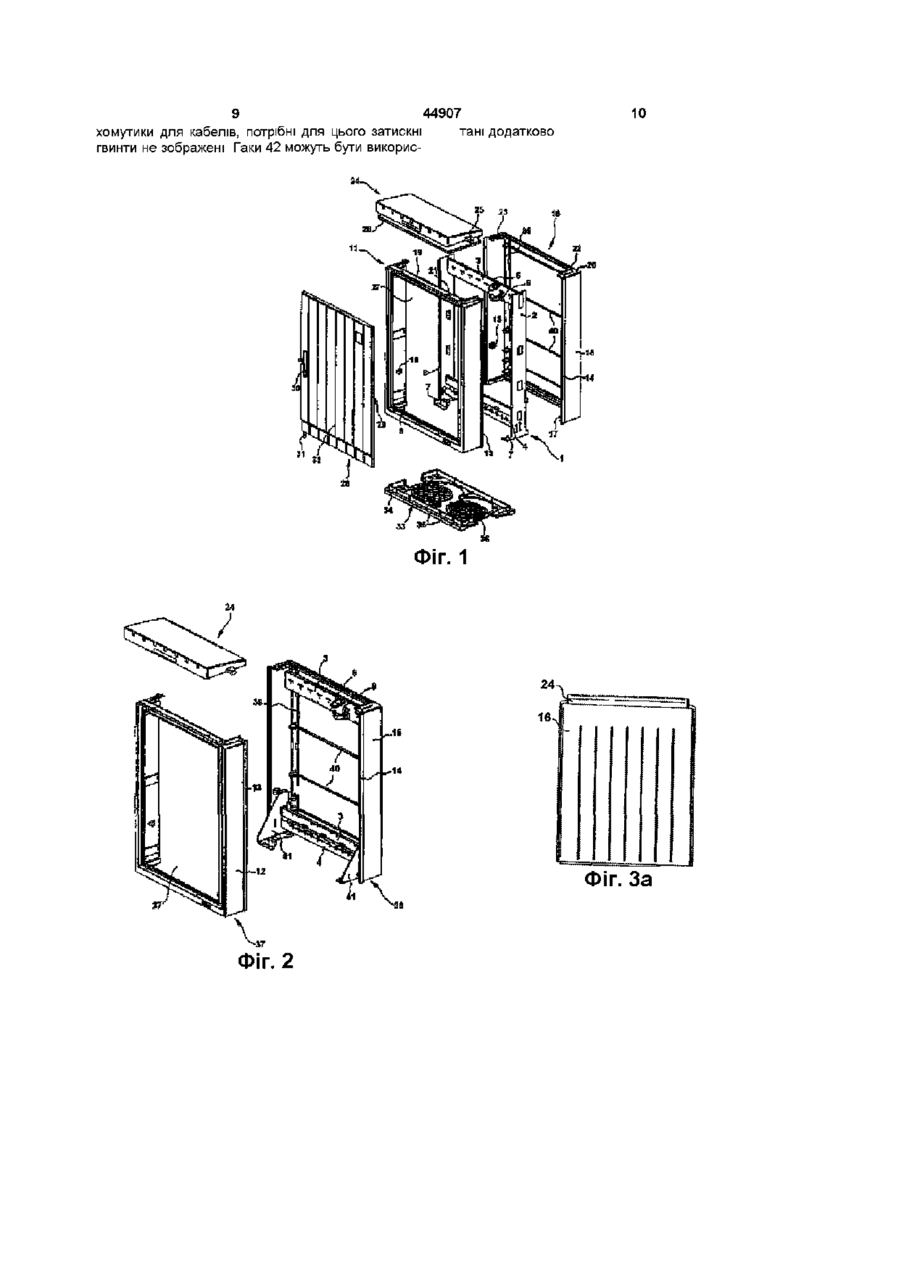

1 Стаціонарний корпус для встановлення електричних пристроїв, зокрема кабельних розгалужувачів, що містить окремо виготовлені СТІНОВІ елементи корпусу, кожний із яких виконаний з можливістю утворення задньої і передньої стінок, з дверима і дахом корпусу і каркас, який відрізняється тим що СТІНОВІ елементи виготовлені із придатної до повторного використання атмосферностійкої пластмаси, з'єднані між собою геометричним замиканням і з формуванням інтегрованої частини бокової стінки корпусу і охоплюють формостійкий каркас, який підтримує електричні конструктивні елементи, причому краї передньої та задньої стінок виконані як стикові ділянки за принципом лабіринту або за принципом "в шпунт і гребінь" з можливістю монтажу внапуск 2 Корпус за п 1, який відрізняється тим, що передня частина та задня частина одночасно утворюють інтегрально сформовану частину даху корпусу 3 Корпус за п 1 або 2, який відрізняється тим, що в стінових елементах принаймні на краях сформовані стикові елементи для монтажу з перекриттям 4 Корпус за одним із попередніх пунктів, який відрізняється тим, що передня частина та задня частина мають однакову форму 5 Корпус за одним із попередніх пунктів, який відрізняється тим, що в стіновому елементі передбачено великий за площею отвір, який може бути закритим 6 Корпус за п 5, який відрізняється тим, що для закривання отвору передбачений пластмасовий запірний лист, встановлений на стіновому елеме нті за допомогою шарніра 7 Корпус за одним із попередніх пунктів, який відрізняється тим, що стіновий елемент виконаний у вигляді даху корпусу і з'єднаний з іншими стіновими елементами 8 Корпус за п 7, який відрізняється тим, що дах встановлений з можливістю накривання місць стикування стінових елементів 9 Корпус за п 7 або 8, який відрізняється тим, що дах містить пристрій для запобігання скапуванню конденсованої води 10 Корпус за одним із попередніх пунктів, який відрізняється тим, що в стіновому елементі щонайменше з одного боку виконані профільні елементи 11 Корпус за одним із попередніх пунктів, який відрізняється тим, що СТІНОВІ елементи зсередини роз'ємно з'єднані з пластмасовими формованими звуко-татеплоізолюючими деталями 12 Корпус за п 11, який відрізняється тим що пластмасові формовані деталі з'єднані зі стіновими елементами за допомогою затискачів 13 Корпус за одним із попередніх пунктів, який відрізняється тим, що каркас є деталлю стінового елемента або каркас закріплений на посилених деталях стінового елемента 14 Корпус за одним із попередніх пунктів, який відрізняється тим, що шина зняття навантаження зв'язана виключно із каркасом 15 Стаціонарний корпус для встановлення електричних пристроїв, зокрема кабельних розгалужувачів, для використання на відкритому повітрі, що містить окремо виготовлені СТІНОВІ елементи корпусу, кожний із яких виконаний з можливістю утворення задньої і передньої стінок, з дверима та дахом корпусу і каркас, який відрізняється тим, що формостійкий каркас з металу закріплений на цоколі кабельного розгалужувача і оточений на МІСЦІ СТІНОВИМИ елементами, які охоплюють розділену плиту основи, яка містить кабель, задню стінку і передню стінку з дверима та дах, причому всі деталі заздалегідь виготовлені з пластмаси, а передня та задня стінки корпусу на краях виготовлені з можливістю входження одна в одну для здійснення взаємної фіксації за допомогою пазів О і о 44907 Винахід стосується стаціонарного корпусу для встановлення електричних пристроїв, зокрема кабельних розгалужувачів Такі корпуси часто використовують для захищеного від атмосферних впливів розміщення компонентів техніки зв'язку та обчислювальної техніки, причому, на цоколі, із якого виходить кабель, встановлено каркас, який слугує для кріплення вказаних компонентів, до яких підходить або від яких відходить кабель ВІДОМІ використовувані на відкритому повітрі корпуси, в яких цоколь зв'язаний з основою або обидва виконані як одне ціле, причому часто основа цоколя встановлена в землі Ця основа цоколя слугує з одного боку для надання механічної стабільності корпусу, а також для захисту кабелю, що виходить ІЗ-ПІД землі Як прототип винаходу, що заявляється, прийнято корпус для встановлення електричних пристроїв з принаймні двома елементами, які утворюють одну рамку Обернені одна до одної торцеві сторони рамки прикріплюються одна до одної та до розміщеного між ними каркасу у вигляді проміжної рамки (заявка DE 34 20 185 А1, МПК Н 05 К 5/02, опубл 10 01 85р) Недоліком відомого корпусу є те, що проміжна рамка не охоплюється корпусом, що буває обов'язково необхідним для каркасу з металу, щоб електропровідні деталі не утворювали частину зовніх стінок А в одному з варіантів виконання рамка навіть знаходиться поза стінками корпусу Крім того відомий корпус завдяки тому, що монтаж останнього здійснюється за допомогою пригвинчування конструктивних елементів один до одного, утруднюється його обслуговування, особливо однією особою Тобто йде мова про дуже дорогий монтаж Для задовільнення постійно зростаючої потреби в інформації необхідно встановлювати нові мережі зв'язку та комп'ютерні мережі або розширювати наявні Однаково, які види кабельних чи радю-технолопй реалізуються в телекомунікації, існує загальна думка, що в зростаючій мірі електричні компоненти повинні переноситись із центральних телефонних станцій або центрів дальнього зв'язку в населені пункти або в розміщені на периферії пункти розгалуження Заявник в інших заявках уже запропонував подвоювати наявні каркаси, встановлені на таких цоколях, шляхом паралельного встановлення схожих звичайних використовуваних на відкритому повітрі корпусів або утворювати нові корпусні структури із порожнинних профільних шин При цьому йдеться про металеві деталі, що самі мають достатню власну МІЦНІСТЬ і придатні для обшивки каркасів або шини самі є елементами каркасу для навішування електричних вузлів Інша проблема полягає в тому, що встановлювані в зростаючій КІЛЬКОСТІ кабельні розгалужувачі або подібні корпуси розгалужувачів або корпуси для радіостанцій в населених пунктах не повинні шкодити гармонійній загальній картині Досі звичайні однотонно сірі корпуси, використовувані на відкритому повітрі, рідко задовольняли цю вимогу Ще одна проблема полягає в тому, що металеві або складені із пластмасових деталей корпуси згідно з рівнем техніки незручні в обслуговуванні Тому в основу винаходу покладено задачу розробки стаціонарного корпусу для встановлення електричних пристроїв шляхом конструктивного виконання його стінових елементів та каркасу таким чином, щоб забезпечити зручне обслуговування корпусу, як з точки зору обслуговування електричних вузлів, так і з точки зору швидкого і простого монтажу, бажано одним монтером, а також забезпечити його узгодження з оформленням навколишнього житла Згідно З винаходом, поставлена задача вирішена в стаціонарному корпусі для встановлення електричних пристроїв, зокрема кабельних розгалужувачів, що містить окремо виготовлені СТІНОВІ елементи корпусу, кожний із яких виконаний з можливістю утворення задньої і передньої стінок, з дверима і дахом корпусу і каркас, за рахунок того, що СТІНОВІ елементи виготовлені із придатної до повторного використання атмосферностійкої пластмаси, з'єднані між собою геометричним замиканням і з формуванням інтегрованої частини бокової стінки корпусу і охоплюють формостійний каркас, який підтримує електричні конструктивні елементи, причому краї передньої та задньої стінок виконані як стикові ділянки за принципом лабіринту або за принципом "в шпунт і гребінь" з можливістю монтажу внапуск При цьому передня частина та задня частина одночасно утворюють інтегрально сформовану частину даху корпусу, а в стінових елементах принаймні на краях сформовані стикові елементи для монтажу з перекриттям Поставлена задача також вирішена в стаціонарному корпусі для встановлення електричних пристроїв, зокрема кабельних розгалужувачів, для використання на відкритому повітрі, що містить окремо виготовлені СТІНОВІ елементи корпусу, кожний із яких виконаний з можливістю утворення задньої і передньої стінки, з дверима та дахом корпусу і каркас, за рахунок того, що формостійкий каркас з металу закріплений на цоколі кабельного розгалужувача і оточений на МІСЦІ СТІНОВИМИ еле ментами, які охоплюють розділену плиту основи, яка містить кабель, задню стінку і передню стінку з дверима та дах, причому всі деталі заздалегідь виготовлені з пластмаси, а передня та задня стінки корпусу на краях виготовлені з можливістю входження одна в одну для здійснення взаємної фіксації за допомогою пазів При цьому передня і задня частини мають однакову форму В стіновому елементі передбачено великий за площею отвір, який може бути закритим, і для закривання якого передбачений пластмасовий запірний лист, встановлений на стіновому елементі за допомогою шарніру Крім того стіновий елемент виконаний у вигляді даху корпусу і з'єднаний з іншими стіновими елементами При цьому дах встановлений з можливістю накривання місць стикування стінових елементів і містить пристрій для запобігання ска 44907 пуванню конденсованої води В стіновому елементі також щонайменше з одного боку виконані профільні елементи, а самі СТІНОВІ елементи роз'ємно з'єнані з пластмасовими формованими звуко- та теплоізолюючими деталями за допомогою затискачів Крім того каркас або є деталлю стінового елемента або закріплений на посилених деталях стінового елемента Шина зняття навантаження зв'язана із каркасом Винахід виходить із ідеї, що пластмасові деталі СТІЙКІ проти дії атмосферних явищ і можуть бути виготовлені в будь-яких конструктивних варіантах та кольорах До того ж, пластмасові деталі порівняно легкі і навіть деталі розмірами 1м х 1м та товщиною стінок близько Змм легко можуть бути змонтовані однією особою Виходячи із цього, пропонується такі стаціонарні корпуси складати із окремо попередньо виготовлених із повторно використовуваної пластмаси стінових елементів, що взаємно зчіплюються з геометричним замиканням і разом утворюють формостійкий корпус Цей корпус слугує для встановлення електричних вузлів, наприклад, кабельних розгалужувачів або релейних станцій і т п В ідеальному випадку корпус складається із однотипних деталей передніх та задніх стінок, які одночасно містять як інтегральні елементи деталі бокових стінок та/або деталей даху такого корпусу, який, як правило, має прямокутну форму Дві однотипні деталі можуть охоплювати металевий каркас, встановлений, наприклад, на цоколі кабельного розгалужувача, шляхом взаємного втиснення цих деталей, при цьому бокові деталі передньої і задньої половинок корпусу з'єднуються між собою в шпунт і гребінь Цей спосіб або принцип стикування деталей в поверхні добре зарекомендував себе при виготовленні автофургонів і надає корпусу більшої жорсткості, ніж при стикуванні в кутах корпусу При необхідності стикувальні пази можуть бути виконані у вигляді лабіринту, що робить неможливим проникнення дощової води Якщо є побоювання з приводу вітрового або іншого механічного навантаження, місця стикування додатково можуть бути виконані з фіксаторами або фіксувальними пристроями, щоб половинки корпусу можна було надійно з'єднати між собою Замість двох однакових конструкційних деталей, що легко фіксуються одна відносно іншої, можна використати також різні деталі, зокрема при необхідності спорудження дуже великих стаціонарних корпусів Тоді пропонується на одному зі стінових елементів, наприклад, передньому, виконати отвір і закривати його пластмасовим запірним листом, причому, як і у звичайних дверях, можна використати шарніри та важільні запірні пристрої При цьому можливе також використання замків та інших відомих запірних пристроїв Для центрування на каркасі передня частина та задня частина можуть також бути оснащені стопорними носиками або напрямними пристроями, які вставляються і тримаються на комплементарно виконаних елементах каркасу Звичайно, такі напрямні деталі або кріпильні деталі для каркасу повинні бути 6 встановлені всередині на деталях корпусу або на стінових елементах, щоб зробити неможливим демонтаж корпусу ззовні, а зсередини -лише після відкривання запірного листа Такі корпуси можуть бути оснащені виконаним як одне ціле дахом, який зі свого боку вставляється в половинки корпусу або стінових елементів і при необхідності кріпиться зсередини за допомогою гвинтів або заклепок При цьому дах корпусу згідно з винаходом виконаний таким чином, що стики стінових елементів або передня і задня половини корпусу перекриваються ВІДПОВІДНИМИ виступами даху При необхідності герметично ущільнений пластмасовий корпус такого кабельного розгалужу вального пристрою, зокрема, коли дно і кабельні вводи оснащені ВІДПОВІДНИМИ ущільненнями, наприклад, насадками із каучуку, виділяє велику КІЛЬКІСТЬ тепла, що - в залежності від погоди - може призвести до утворення конденсату на даху корпусу Виходячи із цього, в даху передбачена вставка або носик для крапель, завдяки чому в будь-якому випадку конденсована вода може крапати мимо каркасу або встановлених на ньому електронних вузлів Альтернативно утворенню конденсату можна запобігти шляхом використання відповідної конструкції даху, наприклад, використавши принцип каміну і вивівши назовні отвір Інша можливість полягає в тому, що утворений конденсат збирається в посудині або вловлюється губчастою вставкою і звідти виводиться назовні або поступово знову випаровується Для подальшої стабілізації стінового елемента згідно з винаходом передбачене його однобічне профілювання Це може бути виконано у вигляді загальної випуклості конструкційної деталі або шляхом розділення деталі на невеликі елементи жолобками або розміщенням ребер жорсткості, переважно на зовнішньому боці корпусу Такий стабілізуючий принцип може бути дубльований шляхом ВІДПОВІДНОГО проектування корпусу, для чого можна використати також відповідне зафарблення Плита основи корпусу переважно розділена, завдяки чому з обох боків и можуть бути половинки насунуті на каркас, при чому охоплюються ВІДПОВІДНІ кабельні вводи в дні корпуса Як пластмаса використовується переважно посилений скловолокном поліестер, виготовлений у вигляді ламінату або у вигляді єдиної пресованої деталі, при необхідності із повторно використовуваного матеріалу Одначе, в залежності від розміру деталі, мова може йти також про лиття під тиском модифікованого поліпропілену або поліетилену, чим, правда збільшується маса деталей, коли власної жорсткості не достатньо При цьому слід мати на увазі, що ВІДПОВІДНІ ультрафіолетові стабілізатори додаються до литної маси, що відомо із рівня техніки Для теплоізоляції з метою мінімізації утворення конденсату або для звукоізоляції СТІНОВІ елементи можуть бути оснащені елементами ізоляції, прикріпленими до стінових елементів, завдяки чому демонтований корпус легко піддається утилізації Таким чином можна уникнути операції відо 44907 8 кремлення різних матеріалів один від одного Скавими елементами 16, 11 не в кутах, а на верхній зане дійсне також для застосованих в разі необповерхні корпусу Після фіксації даху 24 виступ 25 хідності елементів ущільнення дверей або стиків даху 24 перекриває зв'язані бокові стикувальні елементи 14, 13, завдяки чому в цих місцях стикуКрім того, для одержання можливості викорисвання вода проникнути не зможе тання максимально легких пластмасових корпусів передбачені або нерухомі жорсткі каркаси із лисПристрій 26 для відведення конденсату, зв'ятових рам, або подібні конструкції, в яких встановзаний з дахом 24, закриває корпус зверху, а спелені шини, що знімають навантаження, на них за реду в отвір 27 передньої частини 11 може бути допомогою ВІДПОВІДНИХ хомутиків або ПІДВІСОК мовстановлений запірний лист 28 Цей запірний лист жуть бути навішені кабелі При цьому навантажен28 може утримуватись в передній частині 11 корня сприймається каркасом, а не деталями корпусу, пуса за допомогою шарнірів 29, а ручка ЗО в комзавдяки чому останні можуть бути виконані легбінації з запірним пристроєм 31 фіксує цей лист в кими передній частині 11 корпуса Передня стінка сильно профільована ВІДПОВІДНИМИ жолобками 32, заВ разі невеликих корпусів може також бути певдяки чому запірному листові 28 надається додатредбачене виконання каркасу як інтегральної часкова жорсткість і одночасно велика площа близько тини стінового елемента або виконання стінового 1 м х 1 м оптично розділюється утворенням тіней елемента настільки посиленим в його кутовій зоні, що в ній може бути навішений каркас або встановОскільки, ЯК правило, каркас встановлено на лені шини, що знімають навантаження основі, із якої кабель попадає в корпус, низ корпусу з обох боків мусить бути закрита ВІДПОВІДНИМИ Використовуваний на відкритому повітрі кордеталями 33 основи, причому, буртик 34 щільно пус для кабельного розгалужувача може бути виприлягає до частини 16 корпусу Як правило, споконаним таким чином, що формостійкий металечатку встановлюється наземні пластини, після вий каркас встановлюється на цоколі, а на ньому чого встановлюються прохідні вставки 35 для кана МІСЦІ монтажу встановлюються одержані від белів з ВІДПОВІДНИМИ ущільнювальними насадками виробника готові деталі корпуса розділена плита 36 із каучуку основи, задня стінка, передня стінка, дверці, дах та - при необхідності - елементи ущільнення На фіг 2 показано, що корпус, який складається із передньої частини 37 та задньої частини 38 Винахід детальніше пояснюється з викорисдодатково або альтернативно з шинами 3, 4 зняттанням креслень На них зображено тя навантаження в одній із частин корпусу може фіг 1 - в розібраному вигляді комплектний котакож бути оснащений задньою половиною 16 корпус згідно з винаходом із окремим каркасом, рпуса із закритою задньою стінкою В цьому прифіг 2 - корпус згідно з винаходом (не закрикладі передня стінка 37 відкрита, щоб можна було тий) з інтегрований каркасом, здійснювати монтажні роботи на задній СТІНЦІ, одфіг За-е - чотири види і вид зверху в перспенак, вона також може бути закрита, як і задня стінктиві на закритий корпус згідно з фіг 1, ка Така шина 4 зображеної на фіг 4, 5 конструкції фіг 4 - шина, що знімає навантаження, для інабо схожа встановлена на задній СТІНЦІ 38 і зафіктегрування в стіновий елемент або в каркас сована в посилених кутових зонах 39 Завдяки фіг 5 - шина, що знімає навантаження, у виді елементам 40 жорсткості та нерухомим деталям збоку 41 каркасу цей простий корпус має високу МІЦНІСТЬ На фіг 1 зображено листовий каркас 1, що І монтується ще легше, ніж зображений на фіг 1 складається із боковин 2 та виконаних у вигляді поперечин шин 3 та 4 зняття навантаження, на яких кабель (не зображений), не обтяжуючи корпус, може бути укладений за допомогою кабельних кілець 5 або ПІДВІСОК 6 Цей каркас всередині збоку має стопорні носики або напрямні пристрої 7 та 8, які можуть входити в комплементарні напрямні пристрої 9, 10 передньої частини 11 корпусу або центрувати їх Виконана із пластмаси передня частина 11 корпусу з боковинами 12 має перекривний стик 13, який може бути введений в замикання з комплементарно виконаним стиковим пазом 14 боковини 15 також виконаної із пластмаси задньої частини 16 корпусу Обидві пластмасові частини 16, 11 корпусу дзеркально симетрично насуваються на каркас 1, поки стики 14 і 13 не ввійдуть один в інший Одночасно напрямні пристрої 9, 10 та 17, 18 входять в комплементарно виконані деталі каркасу 1 На поперечині 19 передньої частини 11 корпусу та на поперечині 20 задньої частини 16 корпусу видно стикувальні елементи 21 та 22, 23, що слугують для фіксації даху 24, що встановлюється на обидві частини 16, 11 корпусу Поперечини одночасно утворюють інтегральні частини даху корпусу, завдяки чому дах 24 стикується з іншими стіно На фіг За зображено ззаду зібраний корпус із встановленим дахом 24, а на фіг 36 - вид збоку на корпус із розміщеними на боковій СТІНЦІ стиками 14, 13 На фіг Зв зображено вид спереду корпусу зі встановленим запірним листом 28 та дахом 24, а на фіг Зг - вид зверху на дах 24 з описаними вище виступами 25 На фіг Зд ще раз зображено в перспективі вигляд закритого корпусу згідно з частковими видами За - Зг Корпус виготовлено із посиленого скловолокном поліестеру, причому, окремі деталі формовані пресом на заводівиробнику і мають вказане замовником зафарблення На фіг 4 зображено у виді спереду шину зняття навантаження з ВІДПОВІДНИМИ гаками 42 для навішування кабелів за допомогою пластмасових хомутів Шина 4 за допомогою кріпильного виступу 43 вставляється в каркас (фіг 1, 2) Згідно з винаходом, можливе також встановлення цих кріпильних виступів у посилені кути 39 передньої частини, задньої 16 або половини 38 корпусу На фіг 5 зображено вид збоку на деталь згідно з фіг 4 На шині 4 із зображеною тут внизу затискною скобою 44 можуть бути встановлені також 9 44907 хомутики для кабелів, потрібні для цього затискні тані додатково гвинти не зображені Гаки 42 можуть бути викорис 10 * ФІГ. 1 24 16 -15 Фіг. За 44907 11 12 24 13 •14 12 -15 12 Фіг. 36 Фіг. Зд ЛЬ Фіг. 4 Фіг. Зв ,42 -44 Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
