Комплект борів для формування пришийкового уступу на опорному зубі

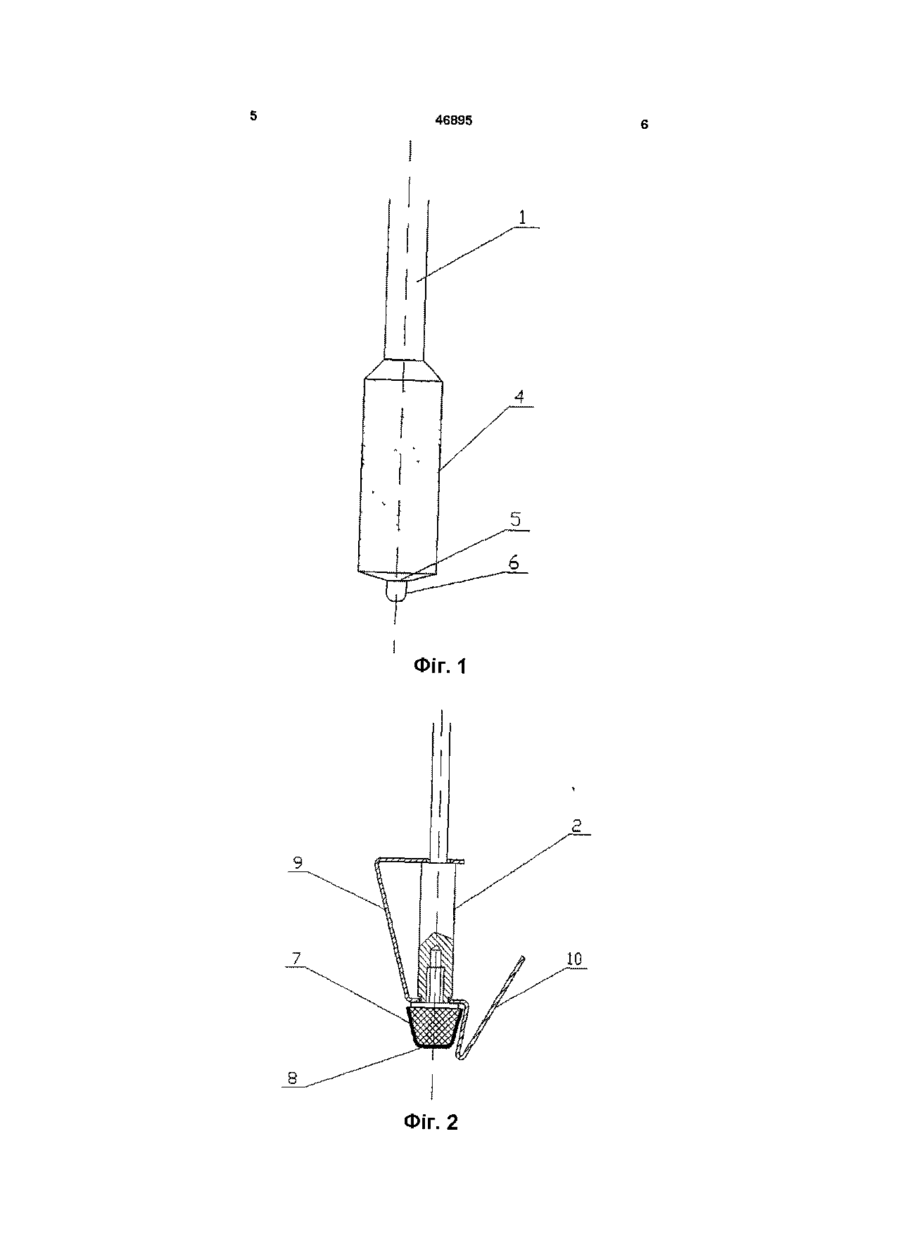

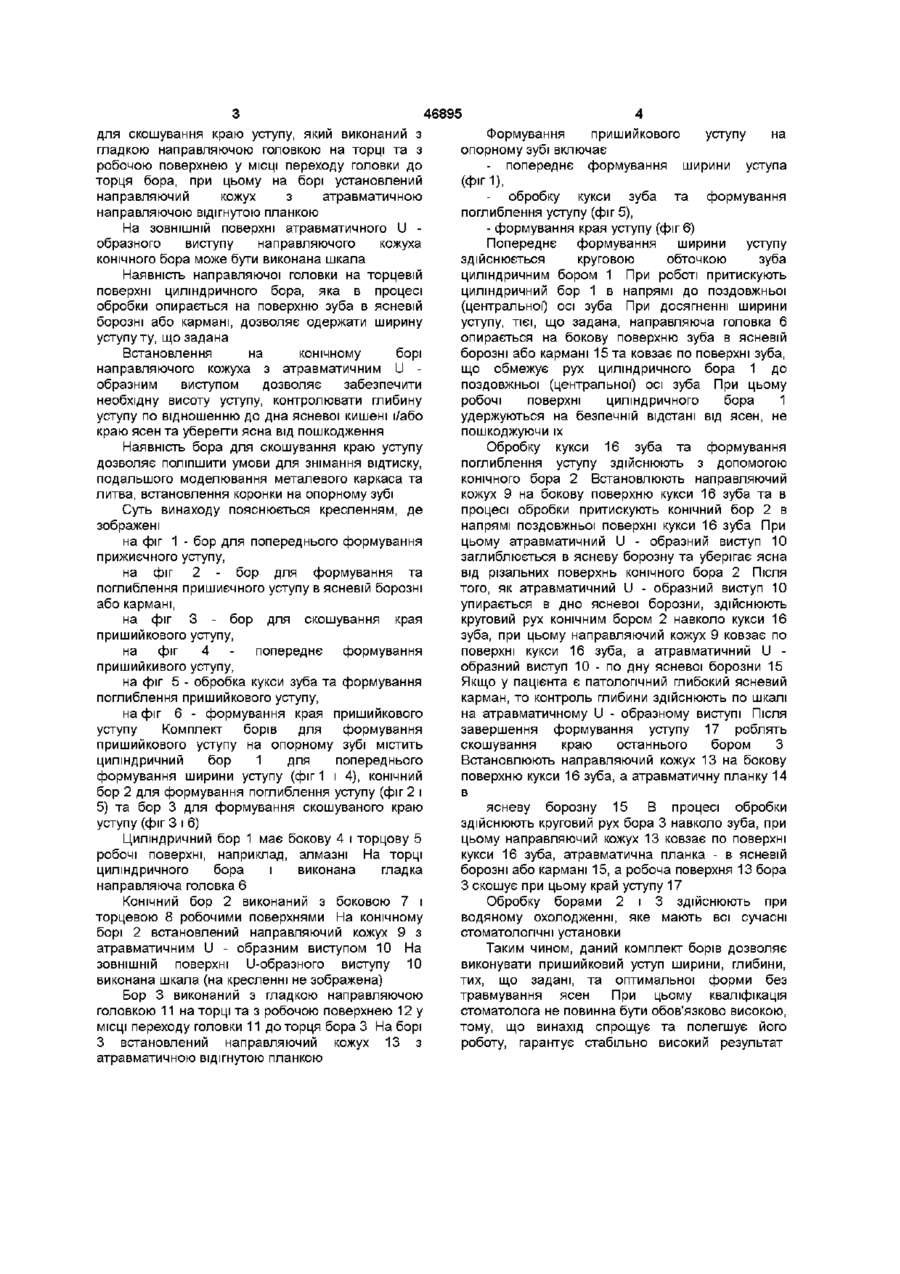

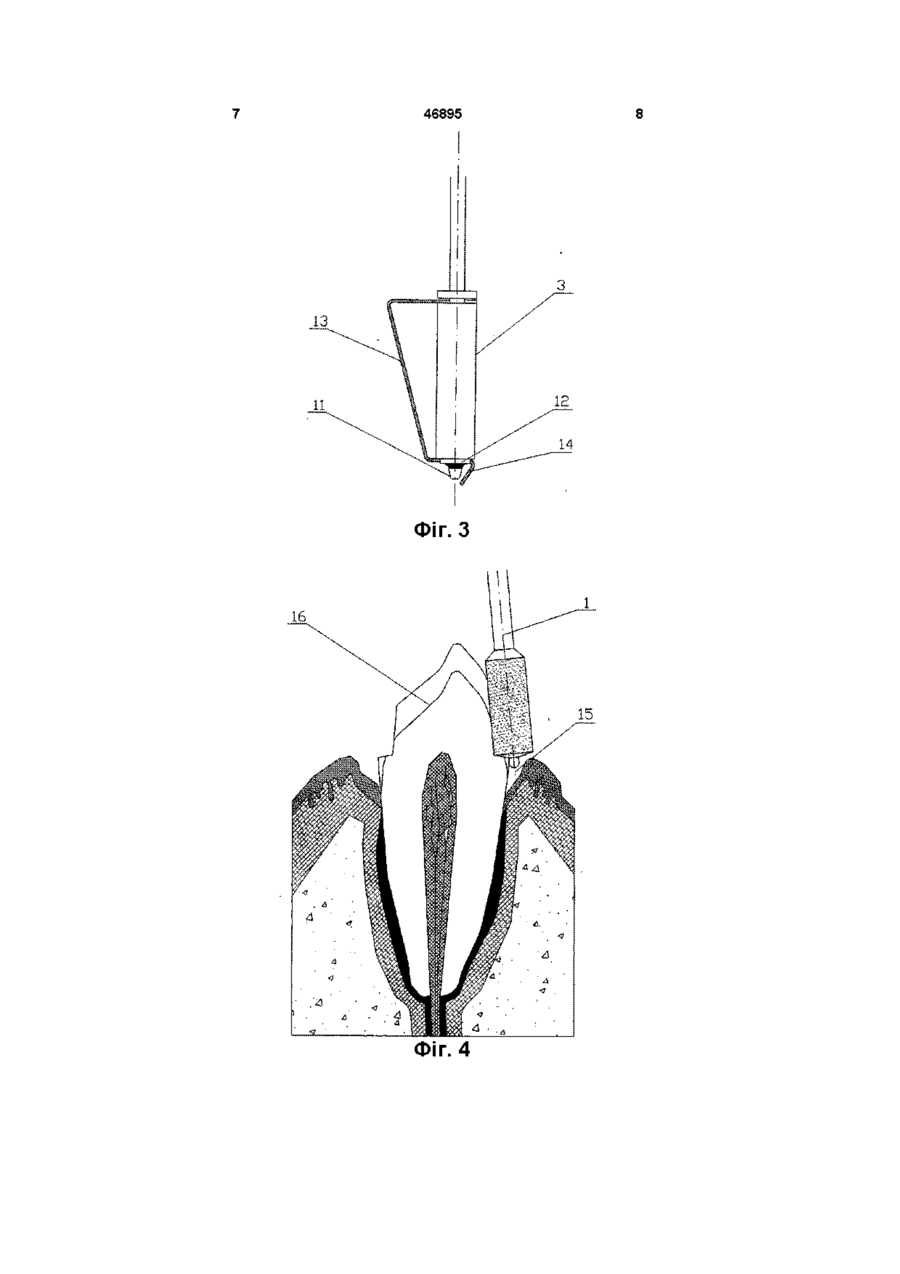

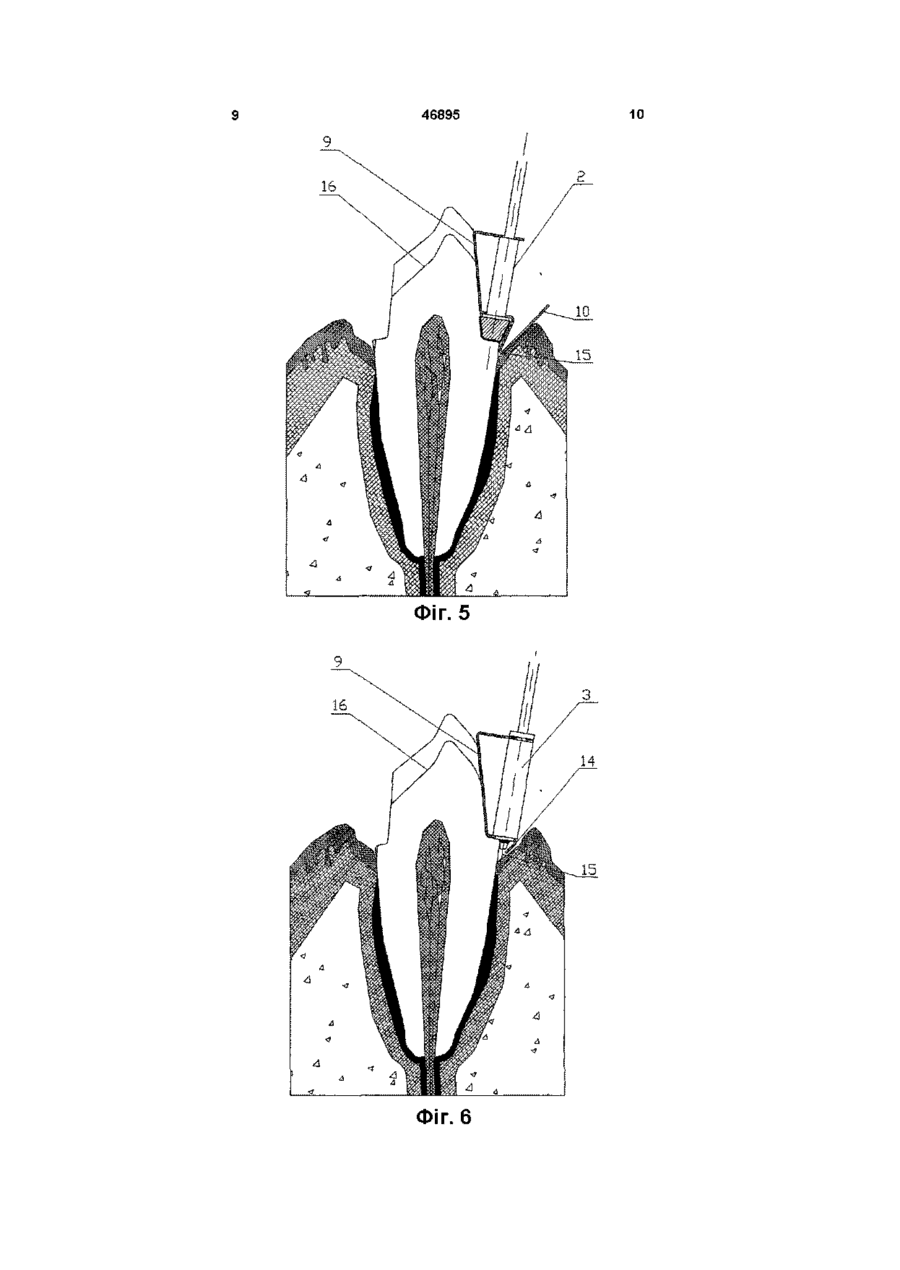

1 Комплект борів для формування пришийкового уступу на опорному зубі, який містить циліндричний бор для попереднього формування уступу, конічний бор з торцевою робочою поверхнею для формування та обробки уступу, який відрізняється тим, що на торці циліндричного бора виконана гладка направляюча Винахід відноситься до стоматологи, а саме до інструментів (борів) для формування пришийкового уступу на опорному зубі ВІДОМІ різні комплекти борів для формування пришийкового уступу на опорному зубі (див, наприклад, Й Е Бахминов, Г Г Полевский "Клинические и лабораторные аспекты изготовления протезов из металлокерамики", газета "Зубной техник" М 3(15) І999 , стр 13-20) З відомих комплектів борів найбільш близьким по технічній суті є комплект борів для формування пришийкового уступу на опорному зубі, який містить циліндричний бор для попереднього формування уступу та конічний бор з торцовою робочою поверхнею для формування та обробки уступу (див, наприклад, авт свідоцтво СРСР №1438757, МКВ6 А61С 3/025, 1987р) Конструкція відомих комплектів борів не дозволяє в процесі формування пришийкового уступу на опорному зубі контролювати ширину уступу та його глибину Це приводить до того, що товщина уступу у кожному конкретному МІСЦІ уступу одного зуба різна, що перешкоджує наступному моделюванню коронки Із - за відсутності контролю при формуванні глибини уступу, виникає травмування відростка епітелію, пошкоджуються ясна в ясневій борозні борами головка з робочим покриттям, при цьому на конічному борі установлений направляючий кожух з атравматичним U-подібним виступом 2 Комплект борів по п 1, який відрізняється тим, що він обладнаний бором для сковування краю уступу, який виконаний з гладкою направляючою головкою на торці та з робочою поверхнею у МІСЦІ переходу головки до торця бора, при цьому на борі установлений направляючий кожух з атравматичною направляючою відігнутою планкою 3 Комплект борів по п 1, який відрізняється тим, що на ЗОВНІШНІЙ поверхні атравматичного U подібного виступу направляючого кожуха конічного бора виконана шкала Виникає кровотеча з ясен, кров, у свою чергу, перешкоджує наступному зніманню відтиску, збільшується імовірність передавання інфекції (СНІД) Пошкодження ясен призводить до запалення ясен - гінгівіту В основу винаходу покладено задачу - в комплекті борів для формування прижиттєвого уступу на опорному зубі, шляхом змінювання конструкції борів для попереднього формування уступу та наступної обробки уступу, а також введенням в комплект бора для скошування края уступу, забезпечити формування уступу шириною, тою, що задана, і/або постійною на всьому протязі ширини та глибини в ясневій борозні, а також уберегти ясна від пошкодження в процесі формування та обробки уступу Поставлена задача вирішується тим, що в комплекті борів для формування пришиєчного уступу на опорному зубі, який містить циліндричний бор для попереднього формування уступу та конічний бор з торцовою робочою поверхнею для формування та обробки уступу, згідно з винаходом, на торці циліндричного бору виконана гладка направляюча головка з робочим покриттям, при цьому на конічному борі установлений направляючий кожух з атравматичним U-образним виступом Комплект борів може бути обладнаний бором О ю 00 (О 46895 для скошування краю уступу, який виконаний з гладкою направляючою головкою на торці та з робочою поверхнею у МІСЦІ переходу головки до торця бора, при цьому на борі установлений направляючий кожух з атравматичною направляючою відігнутою планкою На ЗОВНІШНІЙ поверхні атравматичного U образного виступу направляючого кожуха конічного бора може бути виконана шкала Наявність направляючої головки на торцевій поверхні циліндричного бора, яка в процесі обробки опирається на поверхню зуба в ясневій борозні або кармані, дозволяє одержати ширину уступу ту, що задана Встановлення на конічному борі направляючого кожуха з атравматичним U образним виступом дозволяє забезпечити необхідну висоту уступу, контролювати глибину уступу по відношенню до дна ясневої кишені і/або краю ясен та уберегти ясна від пошкодження Наявність бора для скошування краю уступу дозволяє поліпшити умови для знімання відтиску, подальшого моделювання металевого каркаса та литва, встановлення коронки на опорному зубі Суть винаходу пояснюється кресленням, де зображені на фіг 1 - бор для попереднього формування прижиєчного уступу, на фіг 2 - бор для формування та поглиблення пришиєчного уступу в ясневій борозні або кармані, на фіг 3 - бор для скошування края пришийкового уступу, на фіг 4 - попереднє формування пришийкивого уступу, на фіг 5 - обробка кукси зуба та формування поглиблення пришийкового уступу, на фіг 6 - формування края пришийкового уступу Комплект борів для формування пришийкового уступу на опорному зубі містить циліндричний бор 1 для попереднього формування ширини уступу (фіг 1 і 4), конічний бор 2 для формування поглиблення уступу (фіг 2 і 5) та бор 3 для формування скошуваного краю уступу (фіг 3 і 6) Циліндричний бор 1 має бокову 4 і торцову 5 робочі поверхні, наприклад, алмазні На торці циліндричного бора і виконана гладка направляюча головка 6 Конічний бор 2 виконаний з боковою 7 і торцевою 8 робочими поверхнями На конічному борі 2 встановлений направляючий кожух 9 з атравматичним U - образним виступом 10 На ЗОВНІШНІЙ поверхні U-образного виступу 10 виконана шкала (на кресленні не зображена) Бор 3 виконаний з гладкою направляючою головкою 11 на торці та з робочою поверхнею 12 у МІСЦІ переходу головки 11 до торця бора 3 На борі З встановлений направляючий кожух 13 з атравматичною відігнутою планкою Формування пришийкового уступу на опорному зубі включає - попереднє формування ширини уступа (фіг1), обробку кукси зуба та формування поглиблення уступу (фіг 5), - формування края уступу (фіг 6) Попереднє формування ширини уступу здійснюється круговою обточкою зуба циліндричним бором 1 При роботі притискують циліндричний бор 1 в напрямі до поздовжньої (центральної) осі зуба При досягненні ширини уступу, тієї, що задана, направляюча головка 6 опирається на бокову поверхню зуба в ясневій борозні або кармані 15 та ковзає по поверхні зуба, що обмежує рух циліндричного бора 1 до поздовжньої (центральної) осі зуба При цьому робочі поверхні циліндричного бора 1 удержуються на безпечній відстані від ясен, не пошкоджуючи їх Обробку кукси 16 зуба та формування поглиблення уступу здійснюють з допомогою конічного бора 2 Встановлюють направляючий кожух 9 на бокову поверхню кукси 16 зуба та в процесі обробки притискують конічний бор 2 в напрямі поздовжньої поверхні кукси 16 зуба При цьому атравматичний U - образний виступ 10 заглиблюється в ясневу борозну та уберігає ясна від різальних поверхнь конічного бора 2 Після того, як атравматичний U - образний виступ 10 упирається в дно ясневої борозни, здійснюють круговий рух конічним бором 2 навколо кукси 16 зуба, при цьому направляючий кожух 9 ковзає по поверхні кукси 16 зуба, а атравматичний U образний виступ 10 - по дну ясневої борозни 15 Якщо у пацієнта є патологічний глибокий ясневий карман, то контроль глибини здійснюють по шкалі на атравматичному U - образному виступі Після завершення формування уступу 17 роблять скошування краю останнього бором З Встановлюють направляючий кожух 13 на бокову поверхню кукси 16 зуба, а атравматичну планку 14 в ясневу борозну 15 В процесі обробки здійснюють круговий рух бора 3 навколо зуба, при цьому направляючий кожух 13 ковзає по поверхні кукси 16 зуба, атравматична планка - в ясневій борозні або кармані 15, а робоча поверхня 13 бора З скошує при цьому край уступу 17 Обробку борами 2 і 3 здійснюють при водяному охолодженні, яке мають всі сучасні стоматологічні установки Таким чином, даний комплект борів дозволяє виконувати пришийковий уступ ширини, глибини, тих, що задані, та оптимальної форми без травмування ясен При цьому кваліфікація стоматолога не повинна бути обов'язково високою, тому, що винахід спрощує та полегшує його роботу, гарантує стабільно високий результат 46895 Фіг. 1 Фіг. 2 46895 13 Фіг. З Фіг. 4 46895 Фіг. 5 Фіг. 6 10 11 46895 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 12
