Відцентрова ливарна машина

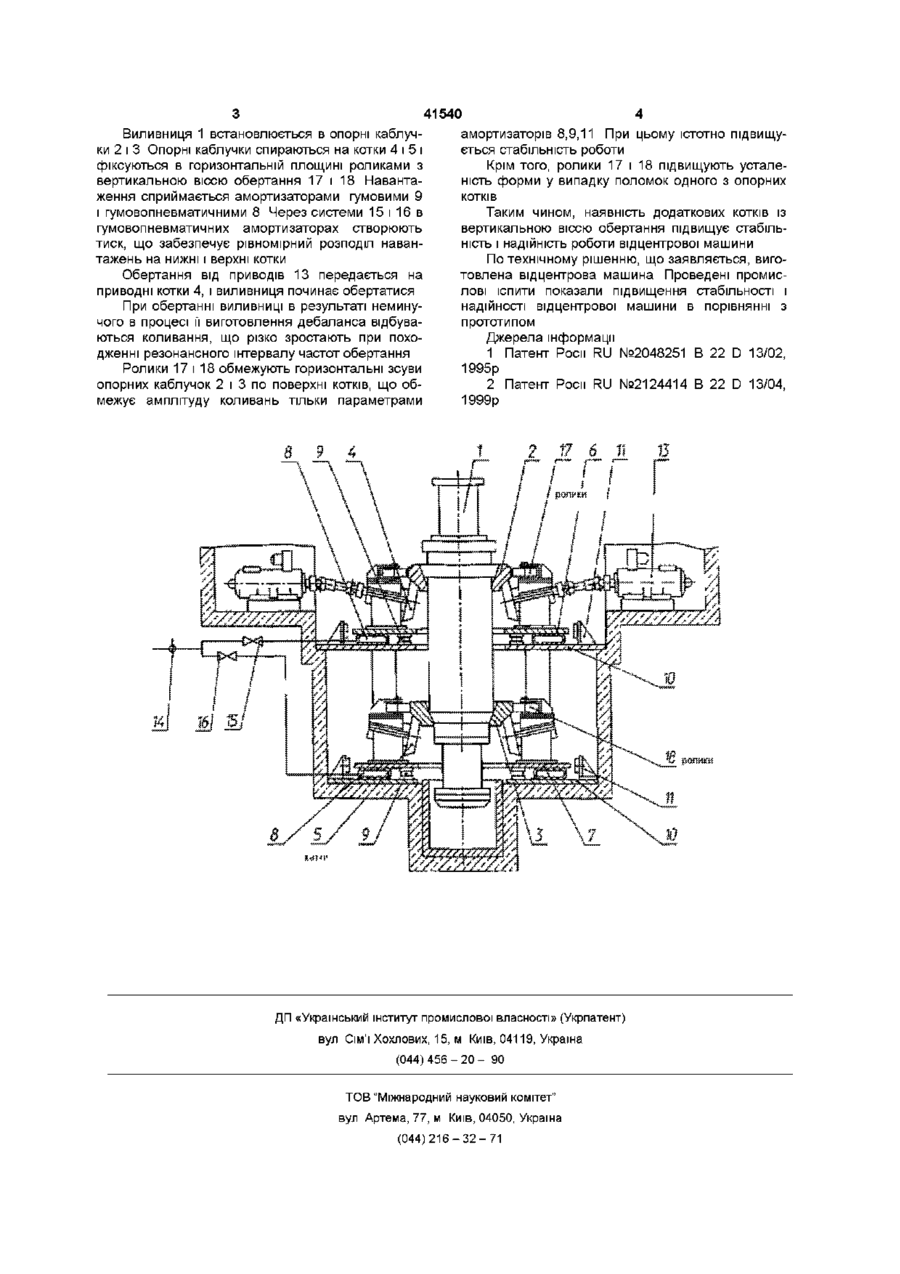

Відцентрова ливарна машина, що містить основу, виливницю, системи верхніх і нижніх котків з опорними каблучками і плитами, гумопневматичними, гумовими і гумометалічними амортизаторами, яка відрізняється тим, що системи котків мають додаткові ролики з вертикальною віссю обертання нижче центру мас Зазначені недоліки зменшують надійність відцентрової машини Технічною задачею розробленого технічного рішення є підвищення надійності відцентрової машини Поставлена технічна задача досягається тим, що для обмеження довільних переміщень каблучок із виливницею по поверхні котків, системи котків мають додаткові ролики з вертикальною віссю обертання Розроблена відцентрова машина схематично показана на кресленні Відцентрова машина містить виливницю 1, що через опорну каблучку 2 спирається на систему привідних котків 4, жорстко встановлених на верхній опорній плиті 6, а через опорну каблучку 3 спирається на систему нижніх непривідних котків 5, жорстко встановлених у нижній опорній плиті 7 Під опорними плитами 6 і 7 розташовані гумовопневматичні амортизатори 8 і гумові амортизатори 9 Амортизатори 8 і 9 спираються на підставу 10 Підстава встановлена на фундаменті По периметрах опорних плит 6 і 7 між торцьовими поверхнями і фундаментом розміщені амортизатори 11 Всі приводні котки мають приводи 13 Подача робочого тиску здійснюється від загального джерела тиску 14 Керування гумовопневматичними амортизаторами під опорними плитами здійснюється через роздільні системи 15 і 16 Система нижніх котків має ролики 17, а система верхніх котків - ролики 18 Ролики 17 і 18 мають вертикальну вісь обертання Приклад роботи машини О о ю 5 41540 Виливниця 1 встановлюється в опорні каблучамортизаторів 8,9,11 При цьому істотно підвищуки 2 і З Опорні каблучки спираються на котки 4 і 5 і ється стабільність роботи фіксуються в горизонтальній площині роликами з Крім того, ролики 17 і 18 підвищують усталевертикальною віссю обертання 17 і 18 Навантаність форми у випадку поломок одного з опорних ження сприймається амортизаторами гумовими 9 КОТКІВ і гумовопневматичними 8 Через системи 15 і 16 в Таким чином, наявність додаткових котків із гумовопневматичних амортизаторах створюють вертикальною віссю обертання підвищує стабільтиск, що забезпечує рівномірний розподіл наванність і надійність роботи відцентрової машини тажень на нижні і верхні котки По технічному рішенню, що заявляється, виготовлена відцентрова машина Проведені промисОбертання від приводів 13 передається на лові іспити показали підвищення стабільності і приводні котки 4, і виливниця починає обертатися надійності відцентрової машини в порівнянні з При обертанні виливниці в результаті неминупрототипом чого в процесі її виготовлення дебаланса відбуваються коливання, що різко зростають при похоДжерела інформації дженні резонансного інтервалу частот обертання 1 Патент Роси RU №2048251 В 22 D 13/02, Ролики 17 і 18 обмежують горизонтальні зсуви 1995р опорних каблучок 2 і 3 по поверхні котків, що об2 Патент Роси RU №2124414 В 22 D 13/04, межує амплітуду коливань тільки параметрами 1999р ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
