Газовий пальник
Номер патенту: 47285
Опубліковано: 25.01.2010
Автори: Хромушин Борис Володимирович, Матвієнков Сергій Анатолійович, Чентуков Юрій Ілліч, Сирота Володимир Ілліч, Зайка Володимир Якович, Бойко Володимир Семенович
Формула / Реферат
1. Газовий пальник, який містить центральну газопостачальну трубу для підведення газу, зовнішню повітропостачальну трубу для підведення повітря, який відрізняється тим, що для ефективнішого перемішування складових суміші газу і повітря газова труба містить вставку з виконаними на її зовнішній поверхні, рівномірно розташованими гвинтовими пазами, які забезпечують гвинтовий рух газового потоку назустріч потоку повітря, а втулка-дифузор забезпечує рівномірне розпилювання газового потоку в радіальному напрямі під тупим кутом a, а напрямні лопатки розташовані на зовнішній поверхні газової труби, жорстко закріплені на її поверхні, виконані з нахилом під гострим кутом d до січної площини газового пальника, що проходить через горизонтальну вісь, і направлені у бік руху газового потоку, що забезпечує ретельне перемішування газоповітряних потоків, не впливаючи на довжину факела.
2. Газовий пальник за п. 1, який відрізняється тим, що дифузор виконаний з внутрішнім тупим кутом розкриття a, рівним 120°-60°.
3. Газовий пальник за п. 1, який відрізняється тим, що для створення стрічного повітряного потоку закріплені на поверхні газопроводу лопатки повернені проти годинникової стрілки на гострий кут d, рівний 15°-30°.
Текст

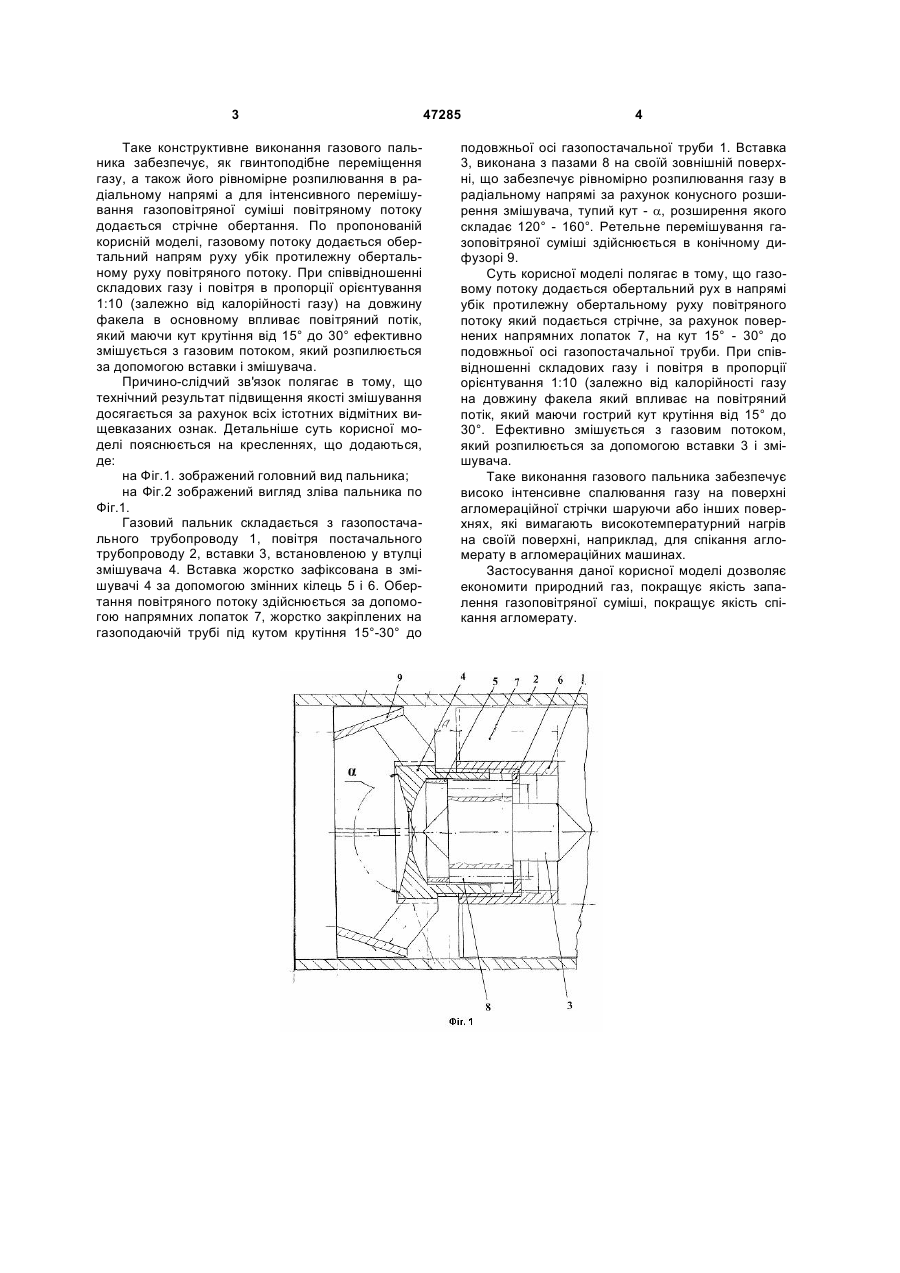

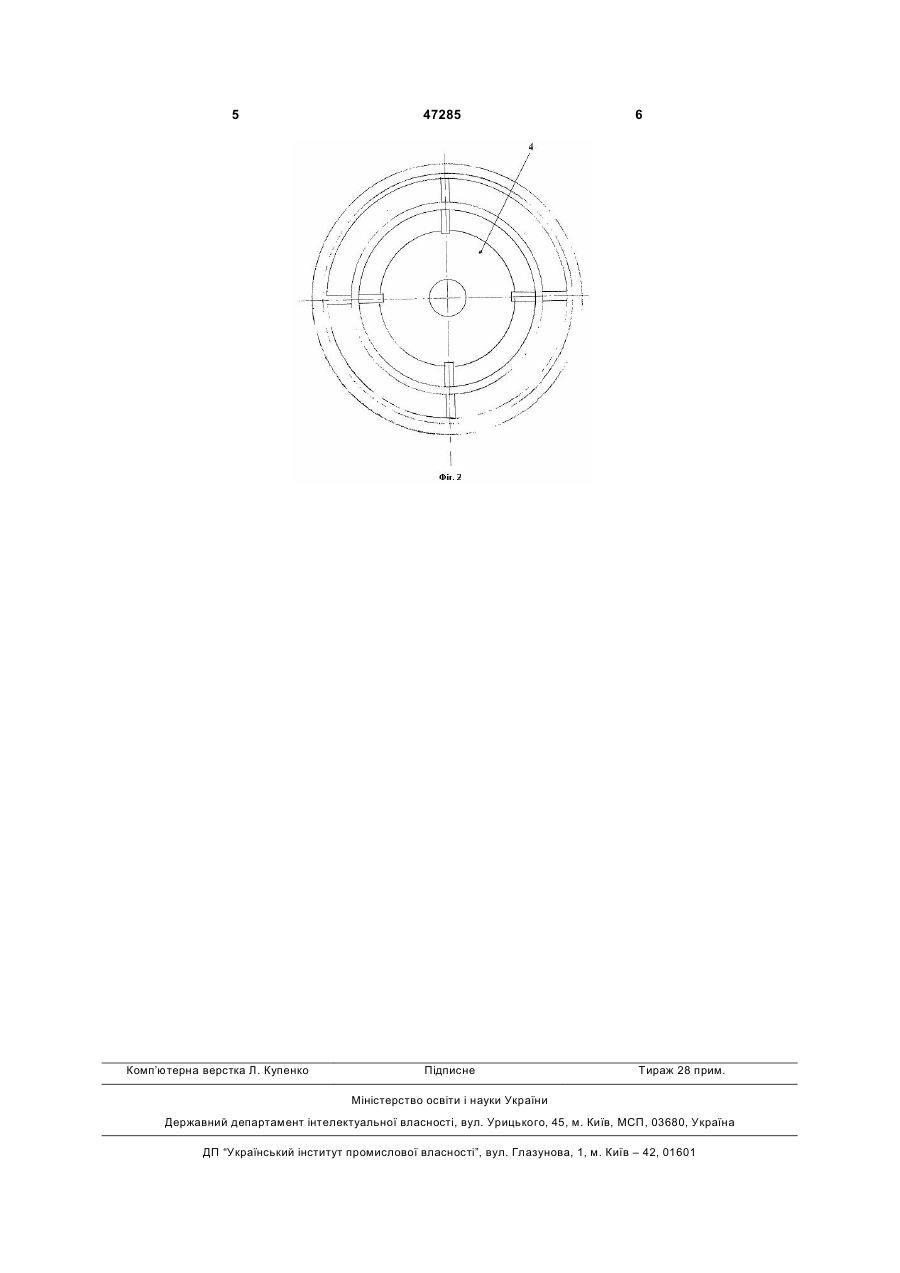

1. Газовий пальник, який містить центральну газопостачальну трубу для підведення газу, зовнішню повітропостачальну трубу для підведення повітря, який відрізняється тим, що для ефективнішого перемішування складових суміші газу і повітря газова труба містить вставку з виконаними на її зовнішній поверхні, рівномірно розташованими гвинтовими пазами, які забезпечують гвинто 3 Таке конструктивне виконання газового пальника забезпечує, як гвинтоподібне переміщення газу, а також його рівномірне розпилювання в радіальному напрямі а для інтенсивного перемішування газоповітряної суміші повітряному потоку додається стрічне обертання. По пропонованій корисній моделі, газовому потоку додається обертальний напрям руху убік протилежну обертальному руху повітряного потоку. При співвідношенні складових газу і повітря в пропорції орієнтування 1:10 (залежно від калорійності газу) на довжину факела в основному впливає повітряний потік, який маючи кут крутіння від 15° до 30° ефективно змішується з газовим потоком, який розпилюється за допомогою вставки і змішувача. Причино-слідчий зв'язок полягає в тому, що технічний результат підвищення якості змішування досягається за рахунок всіх істотних відмітних вищевказаних ознак. Детальніше суть корисної моделі пояснюється на кресленнях, що додаються, де: на Фіг.1. зображений головний вид пальника; на Фіг.2 зображений вигляд зліва пальника по Фіг.1. Газовий пальник складається з газопостачального трубопроводу 1, повітря постачального трубопроводу 2, вставки 3, встановленою у втулці змішувача 4. Вставка жорстко зафіксована в змішувачі 4 за допомогою змінних кілець 5 і 6. Обертання повітряного потоку здійснюється за допомогою напрямних лопаток 7, жорстко закріплених на газоподаючій трубі під кутом крутіння 15°-30° до 47285 4 подовжньої осі газопостачальної труби 1. Вставка 3, виконана з пазами 8 на своїй зовнішній поверхні, що забезпечує рівномірно розпилювання газу в радіальному напрямі за рахунок конусного розширення змішувача, тупий кут - a, розширення якого складає 120° - 160°. Ретельне перемішування газоповітряної суміші здійснюється в конічному дифузорі 9. Суть корисної моделі полягає в тому, що газовому потоку додається обертальний рух в напрямі убік протилежну обертальному руху повітряного потоку який подається стрічне, за рахунок повернених напрямних лопаток 7, на кут 15° - 30° до подовжньої осі газопостачальної труби. При співвідношенні складових газу і повітря в пропорції орієнтування 1:10 (залежно від калорійності газу на довжину факела який впливає на повітряний потік, який маючи гострий кут крутіння від 15° до 30°. Ефективно змішується з газовим потоком, який розпилюється за допомогою вставки 3 і змішувача. Таке виконання газового пальника забезпечує високо інтенсивне спалювання газу на поверхні агломераційної стрічки шаруючи або інших поверхнях, які вимагають високотемпературний нагрів на своїй поверхні, наприклад, для спікання агломерату в агломераційних машинах. Застосування даної корисної моделі дозволяє економити природний газ, покращує якість запалення газоповітряної суміші, покращує якість спікання агломерату. 5 Комп’ютерна верстка Л. Купенко 47285 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas burner
Автори англійськоюBoiko Volodymyr Semenovych, Matvienkov Serhii Anatoliiovych, Chentukov Yurii Illich, Syrota Volodymyr Illich, Khromushyn Borys Volodymyrovych, Zaika Volodymyr Yakovych
Назва патенту російськоюГазовая горелка
Автори російськоюБойко Владимир Семенович, Матвиенков Сергей Анатольевич, Чентуков Юрий Ильич, Сирота Владимир Ильич, Хромушин Борис Владимирович, Зайка Владимир Яковлевич
МПК / Мітки
МПК: F23D 14/48
