Захисний елемент та цінний виріб

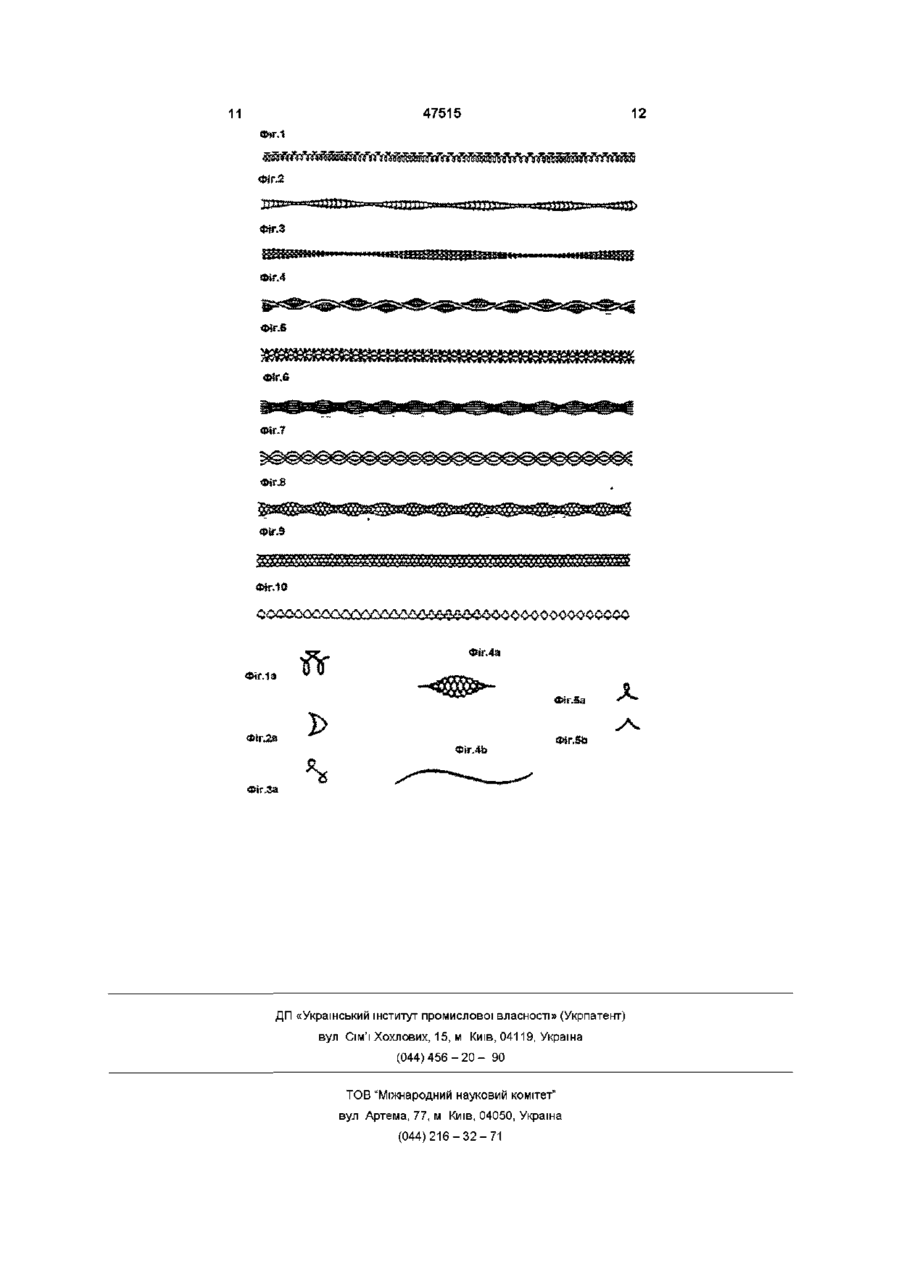

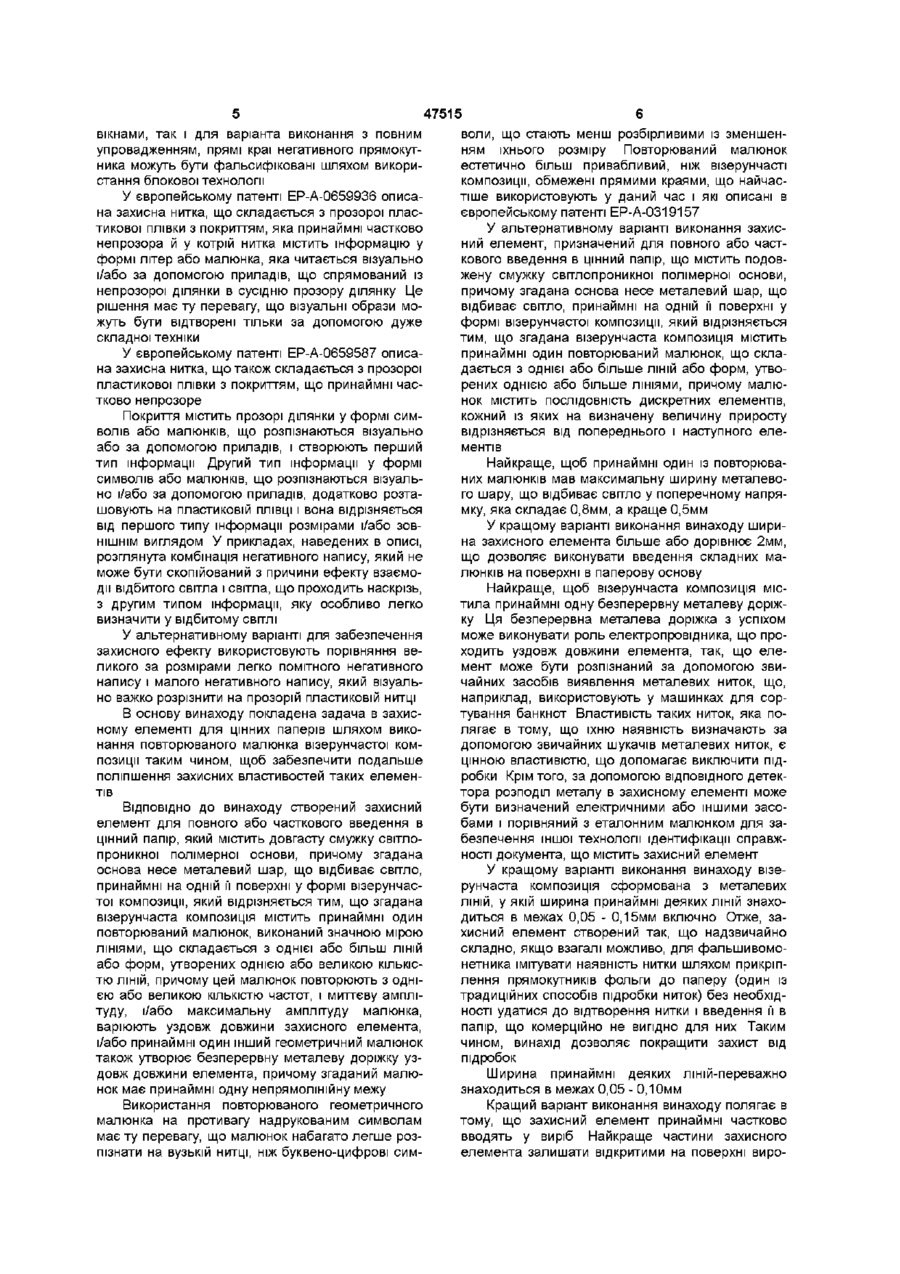

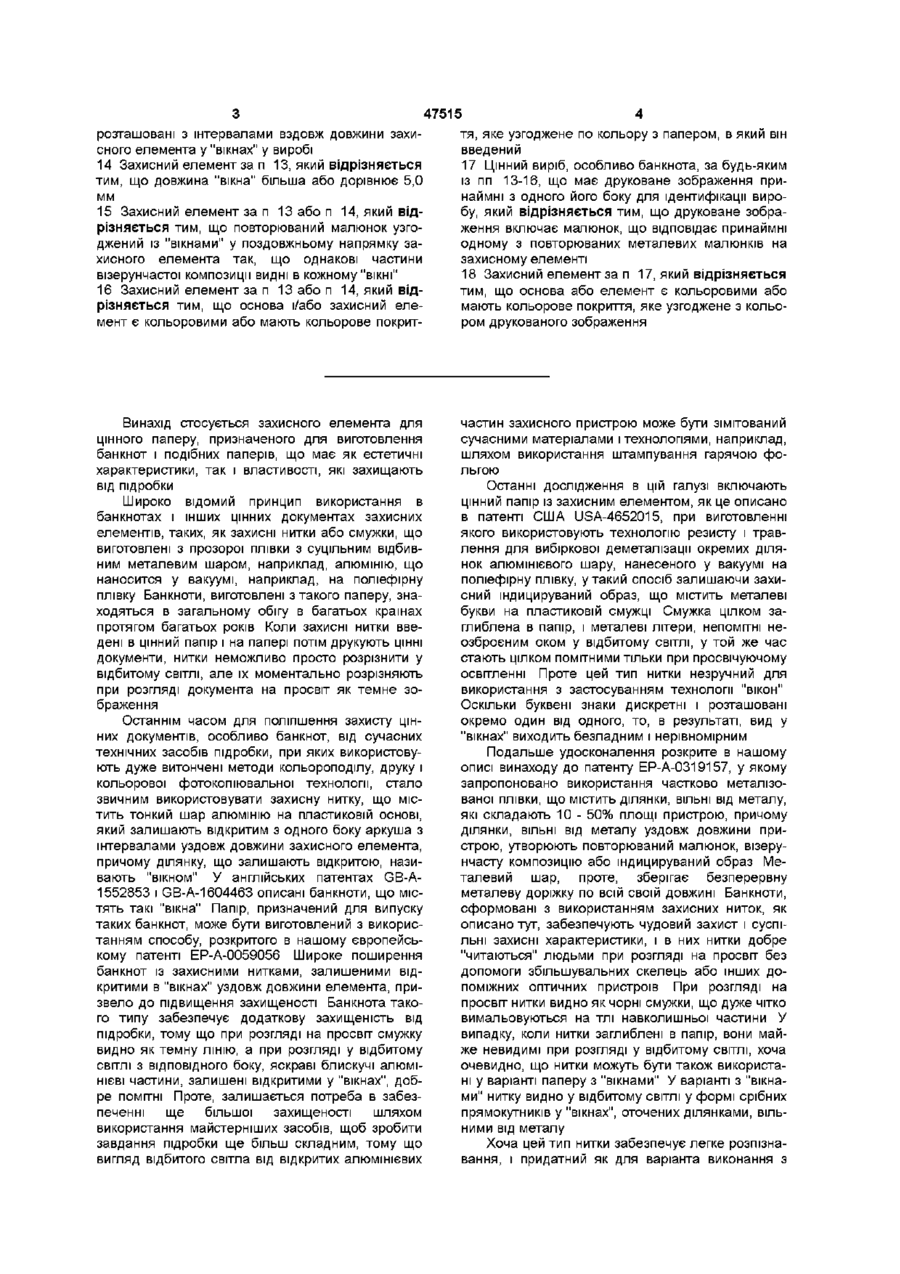

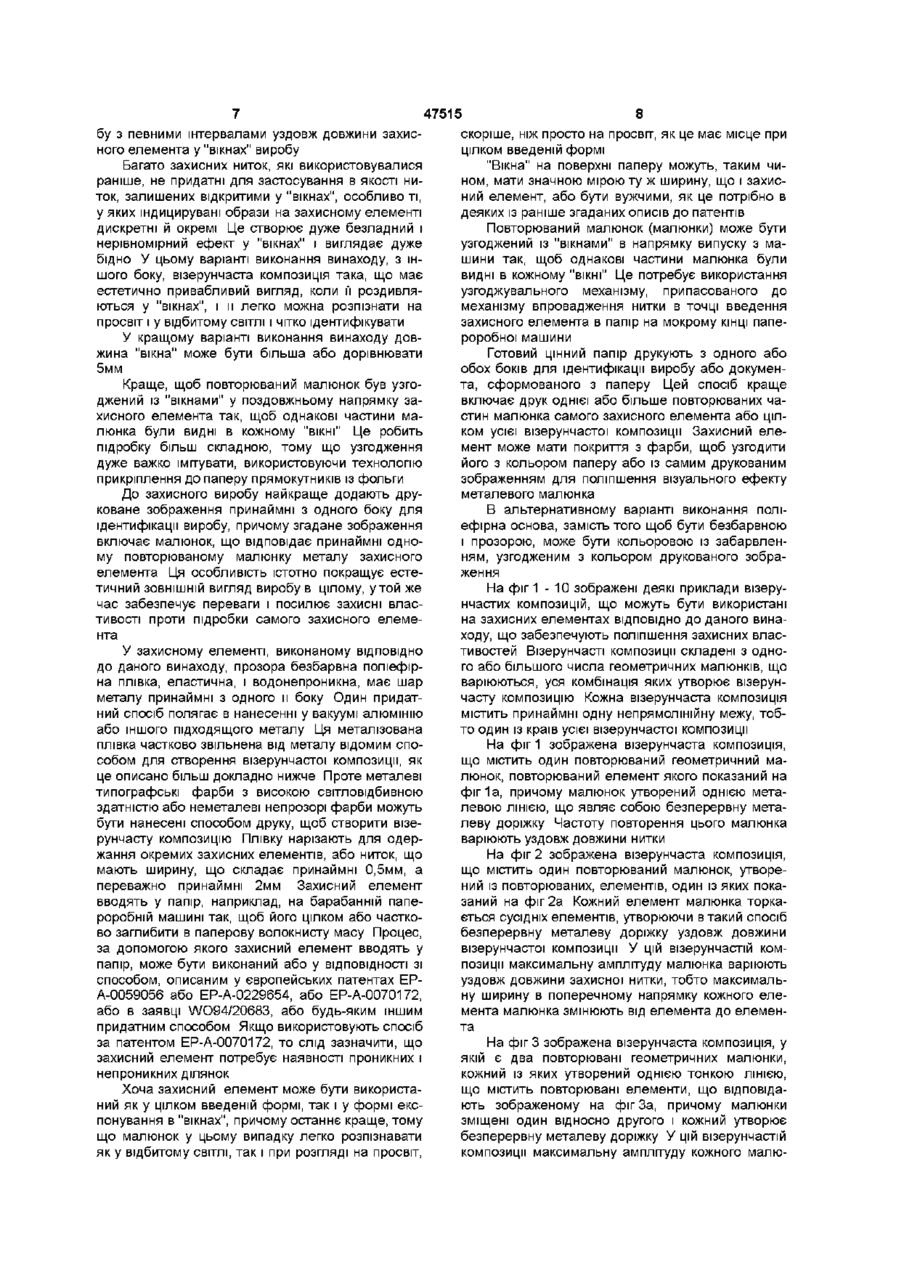

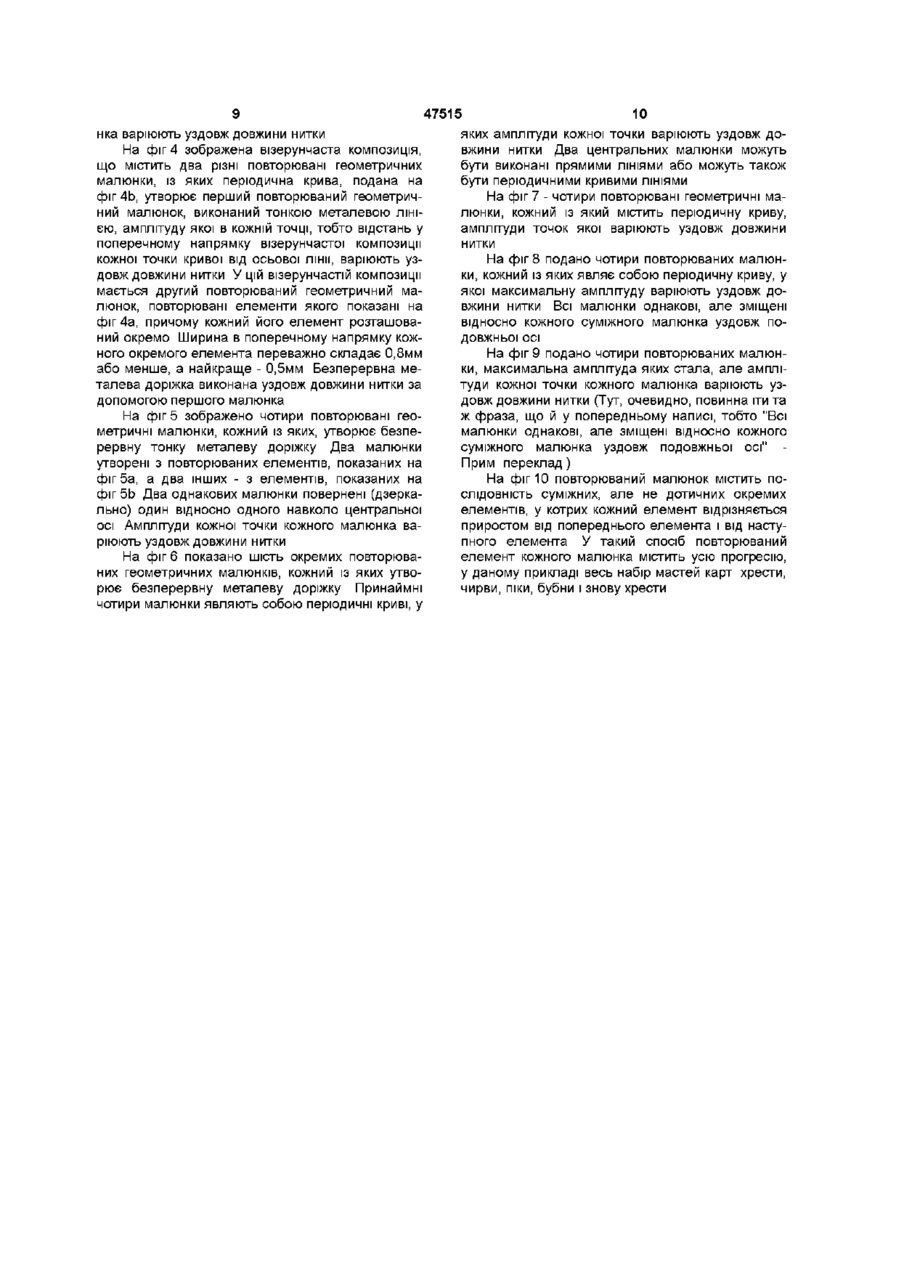

1 Захисний елемент, призначений для повного або часткового введення в цінний папір, що містить подовжену смужку прозорої полімерної основи, причому згадана основа несе металевий шар, що відбиває світло, принаймні на одній її поверхні у формі візерунчастої композиції, який відрізняється тим, що згадана візерунчаста композиція містить принаймні один значною мірою виконаний ЛІНІЯМИ повторюваний малюнок, що складається з однієї або більше ЛІНІЙ або фігур, утворених однією або більше ЛІНІЯМИ, причому частоту повторення цього малюнка, амплітуду малюнка в кожній точці і/або максимальну амплітуду малюнка один або більш разів варіюють уздовж довжини елемента, і/або принаймні один інший геометричний малюнок, що також утворює безперервну металеву доріжку уздовж довжини елемента, причому згадана візерунчаста композиція містить принаймні одну непрямолінійну межу 2 Захисний елемент, призначений для повного або часткового введення в цінний папір, що містить подовжену смужку прозорої полімерної основи, причому згадана основа несе металевий шар, що відбиває світло, принаймні на одній її поверхні у формі візерунчастої композиції, який відрізняється тим, що згадана візерунчаста композиція містить принаймні один повторюваний малюнок, що складається з однієї або більше ЛІНІЙ або фігур, утворених однією або більше ЛІНІЯМИ, причому цей малюнок містить ПОСЛІДОВНІСТЬ суміжних окремих елементів, кожен з яких відрізняється приростом від попереднього і наступних елементів 3 Захисний елемент за п 1 або п 2, який відрізняється тим, що повторюваний малюнок має максимальну ширину в поперечному напрямку 0,8 мм 4 Захисний елемент за п 3, який відрізняється тим, що ширина в поперечному напрямку повторюваного малюнка складає 0,5 мм 5 Захисний елемент за будь-яким з попередніх пунктів, який відрізняється тим, що ширина захисного елемента більша або дорівнює 2,0 мм 6 Захисний елемент за будь-яким з пп 1-5, який відрізняється тим, що візерунчаста композиція містить принаймні одну безперервну металеву доріжку 7 Захисний елемент за будь-яким з попередніх пунктів, який відрізняється тим, що візерунчаста композиція утворена з металевих ЛІНІЙ, ширина принаймні частини яких знаходиться в межах 0,050,15 мм включно 8 Захисний елемент за п 7, який відрізняється тим, що ширина принаймні деяких ЛІНІЙ знаходиться в межах 0,05-0,10 мм 9 Захисний елемент за будь-яким з попередніх пунктів, який відрізняється тим, що основа є безбарвною 10 Захисний елемент за будь-яким з пп 1-8, який відрізняється тим, що основа є кольоровою 11 Захисний елемент за будь-яким з попередніх пунктів, який відрізняється тим, що захисний елемент має прозоре кольорове покриття 12 Цінний виріб, включаючи цінний папір, який містить принаймні один довгастий захисний елемент, цілком або частково введений у цінний папір, причому згаданий захисний елемент містить довгасту смужку прозорої полімерної основи, і згадана основа несе металевий шар, що відбиває світло, принаймні на одній її стороні у формі візерунчастої композиції, який відрізняється тим, що згадана візерунчаста композиція містить принаймні один значною мірою виконаний ЛІНІЯМИ повторюваний малюнок, що складається з ЛІНІЙ або фігур, утворених ЛІНІЯМИ, причому частоту повторення цього малюнка, амплітуду малюнка в кожній точці і/або максимальну амплітуду малюнка один або більше разів варіюють уздовж довжини елемента, і/або принаймні один інший геометричний малюнок, що також утворює безперервну металеву доріжку уздовж довжини елемента, причому згадана візерунчаста композиція містить принаймні одну нелінійну межу 13 Захисний елемент за п 12, який відрізняється тим, що частини захисного елемента залишають відкритими на поверхні виробу, причому ці частини О Ю ю 47515 розташовані з інтервалами вздовж довжини захитя, яке узгоджене по кольору з папером, в який він сного елемента у "вікнах" у виробі введений 14 Захисний елемент за п 13, який відрізняється 17 Цінний виріб, особливо банкнота, за будь-яким тим, що довжина "вікна" більша або дорівнює 5,0 із пп 13-16, що має друковане зображення примм наймні з одного його боку для ідентифікації виро15 Захисний елемент за п 13 або п 14, який відбу, який відрізняється тим, що друковане зобрарізняється тим, що повторюваний малюнок узгоження включає малюнок, що відповідає принаймні джений із "вікнами" у поздовжньому напрямку заодному з повторюваних металевих малюнків на хисного елемента так, що однакові частини захисному елементі візерунчастої композиції видні в кожному "ВІКНІ" 18 Захисний елемент за п 17, який відрізняється тим, що основа або елемент є кольоровими або 16 Захисний елемент за п 13 або п 14, який відмають кольорове покриття, яке узгоджене з кольорізняється тим, що основа і/або захисний елером друкованого зображення мент є кольоровими або мають кольорове покрит Винахід стосується захисного елемента для цінного паперу, призначеного для виготовлення банкнот і подібних паперів, що має як естетичні характеристики, так і властивості, які захищають від підробки Широко відомий принцип використання в банкнотах і інших цінних документах захисних елементів, таких, як захисні нитки або смужки, що виготовлені з прозорої плівки з суцільним відбивним металевим шаром, наприклад, алюмінію, що наносится у вакуумі, наприклад, на поліефірну плівку Банкноти, виготовлені з такого паперу, знаходяться в загальному обігу в багатьох країнах протягом багатьох років Коли захисні нитки введені в цінний папір і на папері потім друкують ЦІННІ документи, нитки неможливо просто розрізнити у відбитому СВІТЛІ, але їх моментально розрізняють при розгляді документа на просвіт як темне зображення Останнім часом для поліпшення захисту цінних документів, особливо банкнот, від сучасних технічних засобів підробки, при яких використовують дуже витончені методи кольороподілу, друку і кольорової фотокопіювальної технологи, стало звичним використовувати захисну нитку, що містить тонкий шар алюмінію на пластиковій основі, який залишають відкритим з одного боку аркуша з інтервалами уздовж довжини захисного елемента, причому ділянку, що залишають відкритою, називають "вікном" У англійських патентах GB-A1552853 і GB-A-1604463 описані банкноти, що містять такі "вікна" Папір, призначений для випуску таких банкнот, може бути виготовлений з використанням способу, розкритого в нашому європейському патенті ЕР-А-0059056 Широке поширення банкнот із захисними нитками, залишеними відкритими в "вікнах" уздовж довжини елемента, призвело до підвищення захищеності Банкнота такого типу забезпечує додаткову захищеність від підробки, тому що при розгляді на просвіт смужку видно як темну ЛІНІЮ, а при розгляді у відбитому СВІТЛІ з ВІДПОВІДНОГО боку, яскраві блискучі алюмінієві частини, залишені відкритими у "вікнах", добре ПОМІТНІ Проте, залишається потреба в забезпеченні ще більшої захищеності шляхом використання майстерніших засобів, щоб зробити завдання підробки ще більш складним, тому що вигляд відбитого світла від відкритих алюмінієвих частин захисного пристрою може бути зімітований сучасними матеріалами і технологіями, наприклад, шляхом використання штампування гарячою фольгою Останні дослідження в цій галузі включають цінний папір із захисним елементом, як це описано в патенті США USA-4652015, при виготовленні якого використовують технологію резисту і травлення для вибіркової деметалізацм окремих ділянок алюмінієвого шару, нанесеного у вакуумі на поліефірну плівку, у такий спосіб залишаючи захисний індицируваний образ, що містить металеві букви на пластиковій смужці Смужка цілком заглиблена в папір, і металеві літери, непомітні неозброєним оком у відбитому СВІТЛІ, у той же час стають цілком помітними тільки при просвічуючому освітленні Проте цей тип нитки незручний для використання з застосуванням технології "вікон" Оскільки буквені знаки дискретні і розташовані окремо один від одного, то, в результаті, вид у "вікнах" виходить безладним і нерівномірним Подальше удосконалення розкрите в нашому описі винаходу до патенту ЕР-А-0319157, у якому запропоновано використання частково металізованої плівки, що містить ділянки, ВІЛЬНІ від металу, які складають 10 - 50% площі пристрою, причому ділянки, ВІЛЬНІ від металу уздовж довжини пристрою, утворюють повторюваний малюнок, візерунчасту композицію або індицируваний образ Металевий шар, проте, зберігає безперервну металеву доріжку по всій своїй довжині Банкноти, сформовані з використанням захисних ниток, як описано тут, забезпечують чудовий захист і суспільні захисні характеристики, і в них нитки добре "читаються" людьми при розгляді на просвіт без допомоги збільшувальних скелець або інших допоміжних оптичних пристроїв При розгляді на просвіт нитки видно як чорні смужки, що дуже чітко вимальовуються на тлі навколишньої частини У випадку, коли нитки заглиблені в папір, вони майже невидимі при розгляді у відбитому СВІТЛІ, хоча очевидно, що нитки можуть бути також використані у варіанті паперу з "вікнами" У варіанті з "вікнами" нитку видно у відбитому СВІТЛІ у формі срібних прямокутників у "вікнах", оточених ділянками, вільними від металу Хоча цей тип нитки забезпечує легке розпізнавання, і придатний як для варіанта виконання з 47515 воли, що стають менш розбірливими із зменшенвікнами, так і для варіанта виконання з повним ням їхнього розміру Повторюваний малюнок упровадженням, прямі краї негативного прямокутестетично більш привабливий, ніж візерунчасті ника можуть бути фальсифіковані шляхом викорикомпозиції, обмежені прямими краями, що найчасстання блокової технології тіше використовують у даний час і які описані в У європейському патенті ЕР-А-0659936 описаєвропейському патенті ЕР-А-0319157 на захисна нитка, що складається з прозорої пластикової плівки з покриттям, яка принаймні частково У альтернативному варіанті виконання захиснепрозора й у котрій нитка містить інформацію у ний елемент, призначений для повного або частформі літер або малюнка, яка читається візуально кового введення в цінний папір, що містить подові/або за допомогою приладів, що спрямований із жену смужку світлопроникної полімерної основи, непрозорої ділянки в сусідню прозору ділянку Це причому згадана основа несе металевий шар, що рішення має ту перевагу, що візуальні образи мовідбиває світло, принаймні на одній її поверхні у жуть бути відтворені тільки за допомогою дуже формі візерунчастої композиції, який відрізняється складної техніки тим, що згадана візерунчаста композиція містить принаймні один повторюваний малюнок, що склаУ європейському патенті ЕР-А-0659587 описадається з однієї або більше ЛІНІЙ або форм, утвона захисна нитка, що також складається з прозорої рених однією або більше ЛІНІЯМИ, причому малюпластикової плівки з покриттям, що принаймні часнок містить ПОСЛІДОВНІСТЬ дискретних елементів, тково непрозоре кожний із яких на визначену величину приросту Покриття містить прозорі ділянки у формі симвідрізняється від попереднього і наступного елеволів або малюнків, що розпізнаються візуально ментів або за допомогою приладів, і створюють перший тип інформації Другий тип інформації у формі Найкраще, щоб принаймні один із повторювасимволів або малюнків, що розпізнаються візуальних малюнків мав максимальну ширину металевоно і/або за допомогою приладів, додатково розтаго шару, що відбиває світло у поперечному напряшовують на пластиковій ПЛІВЦІ І вона відрізняється мку, яка складає 0,8мм, а краще 0,5мм від першого типу інформації розмірами і/або ЗОВУ кращому варіанті виконання винаходу шириНІШНІМ виглядом У прикладах, наведених в описі, на захисного елемента більше або дорівнює 2мм, розглянута комбінація негативного напису, який не що дозволяє виконувати введення складних маможе бути скопійований з причини ефекту взаємолюнків на поверхні в паперову основу дії відбитого світла і світла, що проходить наскрізь, Найкраще, щоб візерунчаста композиція місз другим типом інформації, яку особливо легко тила принаймні одну безперервну металеву доріжвизначити у відбитому СВІТЛІ ку Ця безперервна металева доріжка з успіхом може виконувати роль електропровідника, що проУ альтернативному варіанті для забезпечення ходить уздовж довжини елемента, так, що елезахисного ефекту використовують порівняння вемент може бути розпізнаний за допомогою звиликого за розмірами легко помітного негативного чайних засобів виявлення металевих ниток, що, напису і малого негативного напису, який візуальнаприклад, використовують у машинках для сорно важко розрізнити на прозорій пластиковій нитці тування банкнот Властивість таких ниток, яка поВ основу винаходу покладена задача в захислягає в тому, що їхню наявність визначають за ному елементі для цінних паперів шляхом викодопомогою звичайних шукачів металевих ниток, є нання повторюваного малюнка візерунчастої комцінною властивістю, що допомагає виключити підпозиції таким чином, щоб забезпечити подальше робки Крім того, за допомогою ВІДПОВІДНОГО детекполіпшення захисних властивостей таких елементора розподіл металу в захисному елементі може тів бути визначений електричними або іншими засоВІДПОВІДНО ДО винаходу створений захисний бами і порівняний з еталонним малюнком для заелемент для повного або часткового введення в безпечення іншої технології ідентифікації справжцінний папір, який містить довгасту смужку світлоності документа, що містить захисний елемент проникної полімерної основи, причому згадана основа несе металевий шар, що відбиває світло, У кращому варіанті виконання винаходу візепринаймні на одній її поверхні у формі візерунчасрунчаста композиція сформована з металевих тої композиції, який відрізняється тим, що згадана ЛІНІЙ, у якій ширина принаймні деяких ЛІНІЙ знаховізерунчаста композиція містить принаймні один диться в межах 0,05 - 0,15мм включно Отже, заповторюваний малюнок, виконаний значною мірою хисний елемент створений так, що надзвичайно ЛІНІЯМИ, що складається з однієї або більш ЛІНІЙ складно, якщо взагалі можливо, для фальшивомоабо форм, утворених однією або великою КІЛЬКІСнетника імітувати наявність нитки шляхом прикріпТЮ ЛІНІЙ, причому цей малюнок повторюють з однілення прямокутників фольги до паперу (один із єю або великою КІЛЬКІСТЮ частот, і миттєву амплітрадиційних способів підробки ниток) без необхідтуду, і/або максимальну амплітуду малюнка, ності удатися до відтворення нитки і введення її в варіюють уздовж довжини захисного елемента, папір, що комерційно не вигідно для них Таким і/або принаймні один інший геометричний малюнок чином, винахід дозволяє покращити захист від також утворює безперервну металеву доріжку узпідробок довж довжини елемента, причому згаданий малюШирина принаймні деяких ліній-переважно нок має принаймні одну непрямолінійну межу знаходиться в межах 0,05 - 0,10мм Використання повторюваного геометричного Кращий варіант виконання винаходу полягає в малюнка на противагу надрукованим символам тому, що захисний елемент принаймні частково має ту перевагу, що малюнок набагато легше розвводять у виріб Найкраще частини захисного пізнати на вузькій нитці, ніж буквено-цифрові симелемента залишати відкритими на поверхні виро 47515 8 скоріше, ніж просто на просвіт, як це має місце при цілком введеній формі "Вікна" на поверхні паперу можуть, таким чином, мати значною мірою ту ж ширину, що і захисний елемент, або бути вужчими, як це потрібно в деяких із раніше згаданих описів до патентів Повторюваний малюнок (малюнки) може бути узгоджений із "вікнами" в напрямку випуску з машини так, щоб однакові частини малюнка були видні в кожному "ВІКНІ" Це потребує використання узгоджувального механізму, припасованого до механізму впровадження нитки в точці введення захисного елемента в папір на мокрому КІНЦІ папероробної машини Готовий цінний папір друкують з одного або обох боків для ідентифікації виробу або документа, сформованого з паперу Цей спосіб краще включає друк однієї або більше повторюваних частин малюнка самого захисного елемента або цілком усієї візерунчастої композиції Захисний елемент може мати покриття з фарби, щоб узгодити його з кольором паперу або із самим друкованим зображенням для поліпшення візуального ефекту металевого малюнка В альтернативному варіанті виконання поліефірна основа, замість того щоб бути безбарвною і прозорою, може бути кольоровою із забарвленням, узгодженим з кольором друкованого зображення На фіг 1-10 зображені деякі приклади візерунчастих композицій, що можуть бути використані на захисних елементах ВІДПОВІДНО ДО даного винаходу, що забезпечують поліпшення захисних властивостей Візерунчасті композиції складені з одного або більшого числа геометричних малюнків, що варіюються, уся комбінація яких утворює візерунчасту композицію Кожна візерунчаста композиція містить принаймні одну непрямолінійну межу, тобто один із країв усієї візерунчастої композиції На фіг 1 зображена візерунчаста композиція, що містить один повторюваний геометричний малюнок, повторюваний елемент якого показаний на фіг 1а, причому малюнок утворений однією металевою ЛІНІЄЮ, що являє собою безперервну металеву доріжку Частоту повторення цього малюнка варіюють уздовж довжини нитки На фіг 2 зображена візерунчаста композиція, що містить один повторюваний малюнок, утворений із повторюваних, елементів, один із яких показаний на фіг 2а Кожний елемент малюнка торкається сусідніх елементів, утворюючи в такий спосіб безперервну металеву доріжку уздовж довжини візерунчастої композиції У цій візерунчастій композиції максимальну амплітуду малюнка варіюють уздовж довжини захисної нитки, тобто максимальну ширину в поперечному напрямку кожного елемента малюнка змінюють від елемента до елемента На фіг 3 зображена візерунчаста композиція, у якій є два повторювані геометричних малюнки, кожний із яких утворений однією тонкою ЛІНІЄЮ, що містить повторювані елементи, що відповідаХоча захисний елемент може бути використають зображеному на фіг За, причому малюнки ний як у цілком введеній формі, так і у формі ексзміщені один відносно другого і кожний утворює понування в "вікнах", причому останнє краще, тому безперервну металеву доріжку У цій візерунчастій що малюнок у цьому випадку легко розпізнавати композиції максимальну амплітуду кожного малюяк у відбитому СВІТЛІ, так і при розгляді на просвіт, бу з певними інтервалами уздовж довжини захисного елемента у "вікнах" виробу Багато захисних ниток, які використовувалися раніше, не придатні для застосування в якості ниток, залишених відкритими у "вікнах", особливо ті, у яких індицирувані образи на захисному елементі дискретні й окремі Це створює дуже безладний і нерівномірний ефект у "вікнах" і виглядає дуже бідно У цьому варіанті виконання винаходу, з іншого боку, візерунчаста композиція така, що має естетично привабливий вигляд, коли її роздивляються у "вікнах", і и легко можна розпізнати на просвіт і у відбитому СВІТЛІ і чітко ідентифікувати У кращому варіанті виконання винаходу довжина "вікна" може бути більша або дорівнювати 5мм Краще, щоб повторюваний малюнок був узгоджений із "вікнами" у поздовжньому напрямку захисного елемента так, щоб однакові частини малюнка були видні в кожному "ВІКНІ" Це робить підробку більш складною, тому що узгодження дуже важко імітувати, використовуючи технологію прикріплення до паперу прямокутників із фольги До захисного виробу найкраще додають друковане зображення принаймні з одного боку для ідентифікації виробу, причому згадане зображення включає малюнок, що відповідає принаймні одному повторюваному малюнку металу захисного елемента Ця особливість істотно покращує естетичний ЗОВНІШНІЙ вигляд виробу в цілому, утой же час забезпечує переваги і посилює захисні властивості проти підробки самого захисного елемента У захисному елементі, виконаному ВІДПОВІДНО до даного винаходу, прозора безбарвна поліефірна плівка, еластична, і водонепроникна, має шар металу принаймні з одного и боку Один придатний спосіб полягає в нанесенні у вакуумі алюмінію або іншого підходящого металу Ця металізована плівка частково звільнена від металу відомим способом для створення візерунчастої композиції, як це описано більш докладно нижче Проте металеві типографські фарби з високою світловідбивною здатністю або неметалеві непрозорі фарби можуть бути нанесені способом друку, щоб створити візерунчасту композицію Плівку нарізають для одержання окремих захисних елементів, або ниток, що мають ширину, що складає принаймні 0,5мм, а переважно принаймні 2мм Захисний елемент вводять у папір, наприклад, на барабанній папероробній машині так, щоб його цілком або частково заглибити в паперову волокнисту масу Процес, за допомогою якого захисний елемент вводять у папір, може бути виконаний або у ВІДПОВІДНОСТІ ЗІ способом, описаним у європейських патентах ЕРА-0059056 або ЕР-А-0229654, або ЕР-А-0070172, або в заявці WO94/20683, або будь-яким іншим придатним способом Якщо використовують спосіб за патентом ЕР-А-0070172, то слід зазначити, що захисний елемент потребує наявності проникних і непроникних ділянок 47515 10 нка варіюють уздовж довжини нитки яких амплітуди кожної точки варіюють уздовж доНа фіг 4 зображена візерунчаста композиція, вжини нитки Два центральних малюнки можуть що містить два різні повторювані геометричних бути виконані прямими ЛІНІЯМИ або можуть також малюнки, із яких періодична крива, подана на бути періодичними кривими ЛІНІЯМИ фіг 4Ь, утворює перший повторюваний геометричНа фіг 7 - чотири повторювані геометричні маний малюнок, виконаний тонкою металевою ЛІНІлюнки, кожний із який містить періодичну криву, ЄЮ, амплітуду якої в кожній точці, тобто відстань у амплітуди точок якої варіюють уздовж довжини поперечному напрямку візерунчастої композиції нитки кожної точки кривої від осьової лінії, варіюють узНа фіг 8 подано чотири повторюваних малюндовж довжини нитки У цій візерунчастій композиції ки, кожний із яких являє собою періодичну криву, у мається другий повторюваний геометричний маякої максимальну амплітуду варіюють уздовж долюнок, повторювані елементи якого показані на вжини нитки Всі малюнки однакові, але зміщені фіг 4а, причому кожний його елемент розташовавідносно кожного суміжного малюнка уздовж поний окремо Ширина в поперечному напрямку кождовжньої осі ного окремого елемента переважно складає 0,8мм На фіг 9 подано чотири повторюваних малюнабо менше, а найкраще - 0,5мм Безперервна меки, максимальна амплітуда яких стала, але ампліталева доріжка виконана уздовж довжини нитки за туди кожної точки кожного малюнка варіюють уздопомогою першого малюнка довж довжини нитки (Тут, очевидно, повинна іти та ж фраза, що й у попередньому написі, тобто "Всі На фіг 5зображено чотири повторювані геомалюнки однакові, але зміщені відносно кожного метричні малюнки, кожний із яких, утворює безпесуміжного малюнка уздовж подовжньої осі" рервну тонку металеву доріжку Два малюнки Прим переклад) утворені з повторюваних елементів, показаних на фіг 5а, а два інших - з елементів, показаних на На фіг 10 повторюваний малюнок містить ПОфіг 5Ь Два однакових малюнки повернені (дзеркаСЛІДОВНІСТЬ суміжних, але не дотичних окремих льно) один відносно одного навколо центральної елементів, у котрих кожний елемент відрізняється осі Амплітуди кожної точки кожного малюнка ваприростом від попереднього елемента і від настуріюють уздовж довжини нитки пного елемента У такий спосіб повторюваний елемент кожного малюнка містить усю прогресію, На фіг 6 показано шість окремих повторювау даному прикладі весь набір мастей карт хрести, них геометричних малюнків, кожний із яких утвочирви, піки, бубни і знову хрести рює безперервну металеву доріжку Принаймні чотири малюнки являють собою періодичні криві, у 47515 11 12 Ф»г.1 Фіг.2 Фіг.З Фіг,4 Фіг.5 ФІҐ.Є Фіг.? Фіг.8 ФІг.Ю Фіг,4а f i r Фїг.іа ФІг.5а Фіг.2а ФІг.4Ь Л Фіг.5Ь Фіг .За ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
