Складаний контейнер

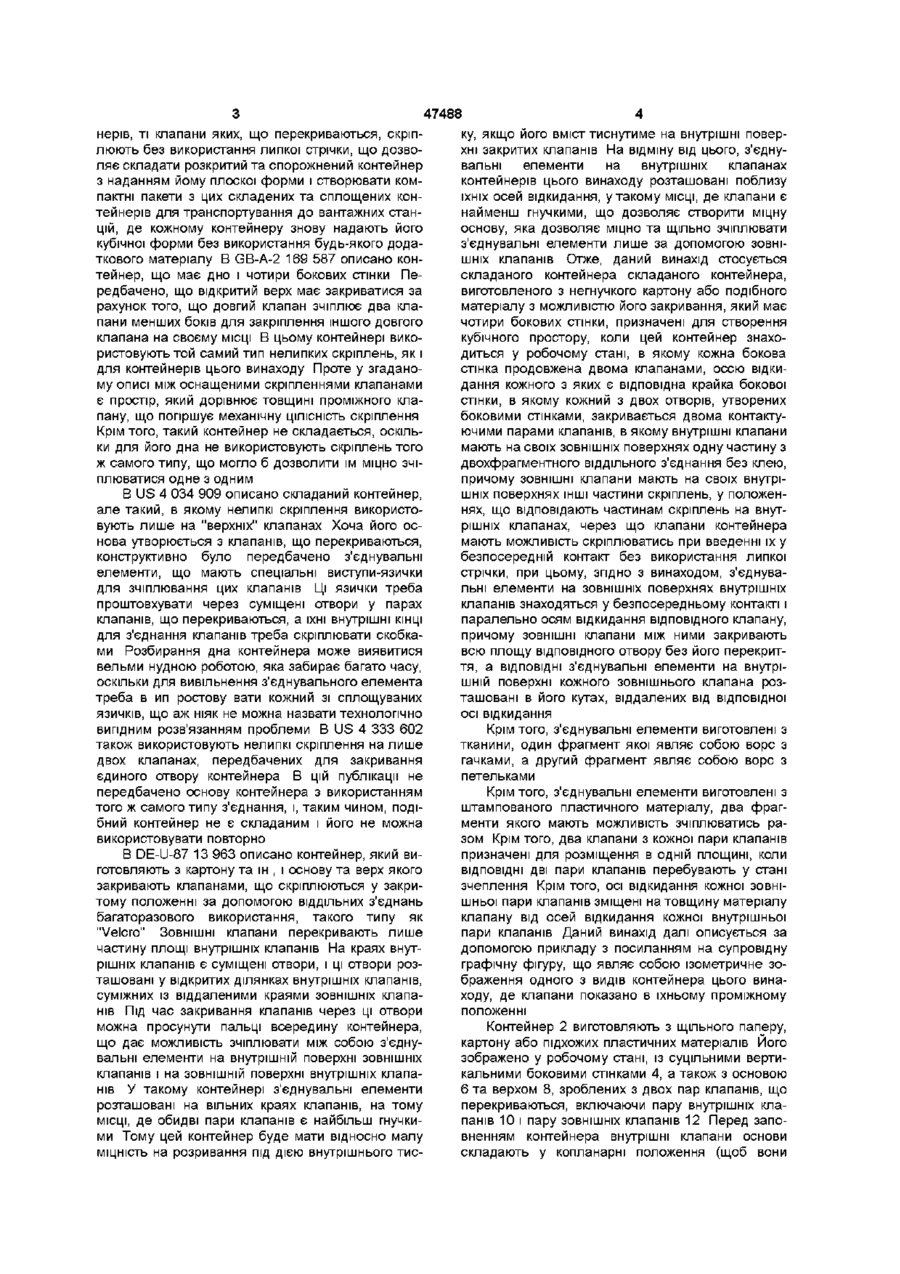

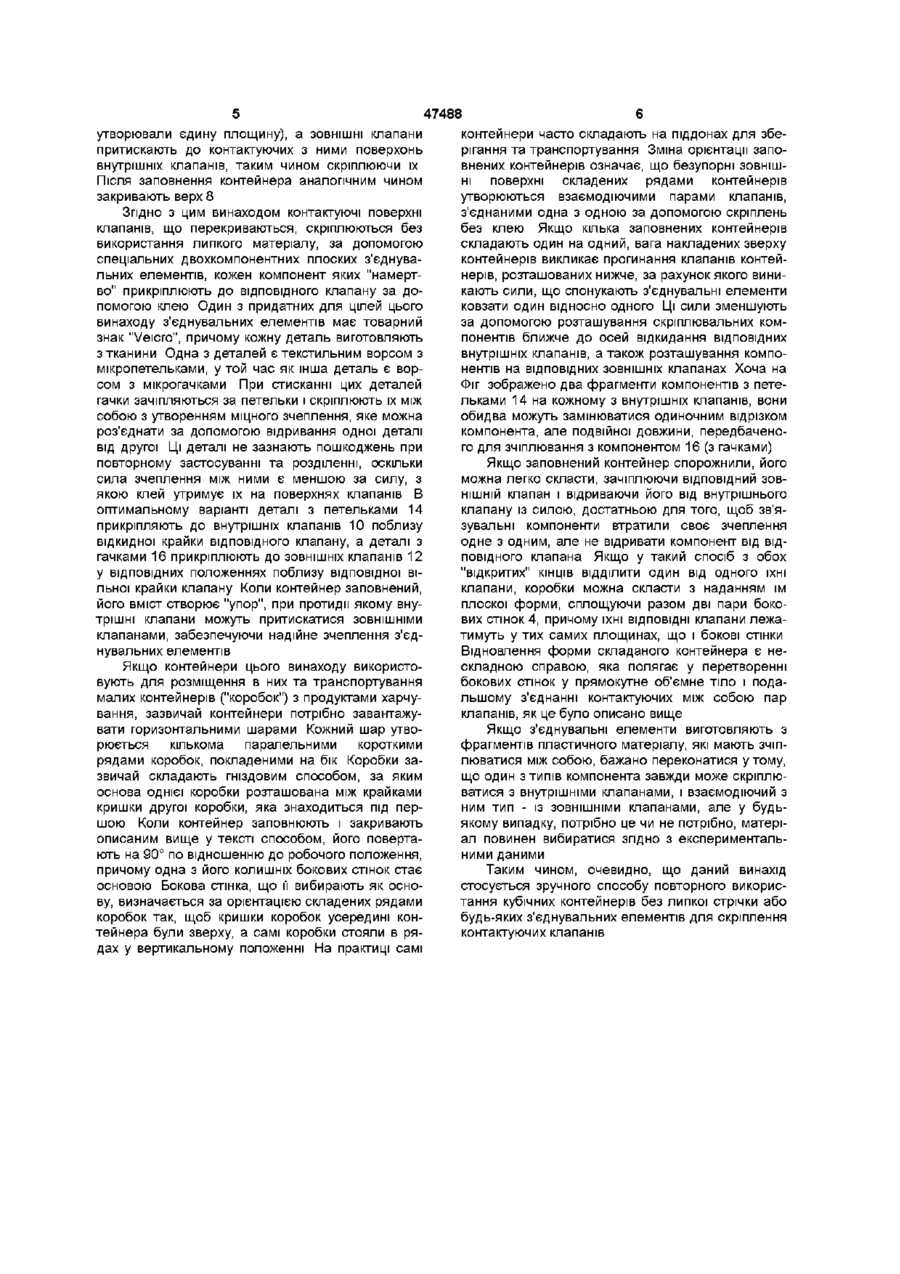

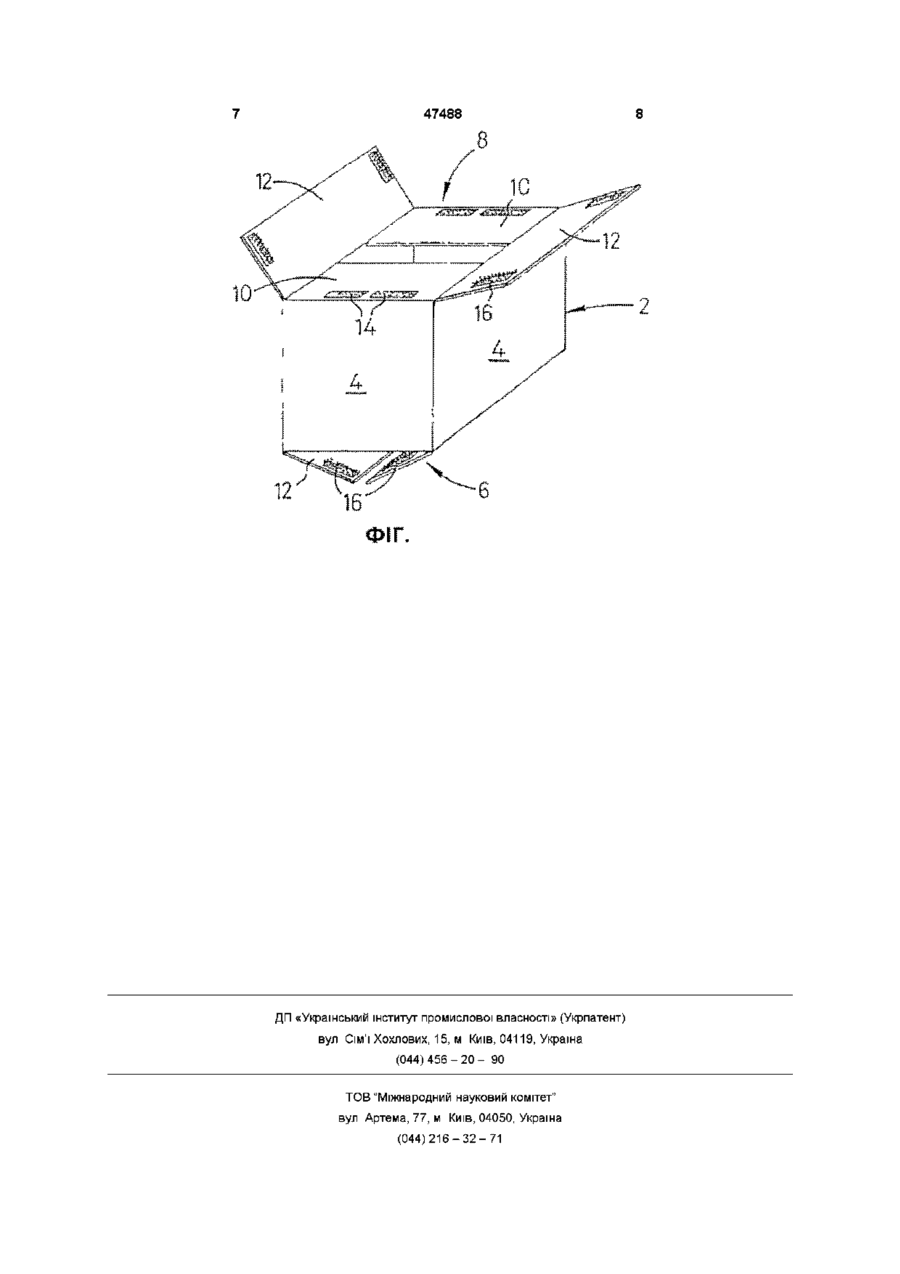

1 Складаний контейнер, виготовлений з негнучкого картону або подібного матеріалу з можливістю його закривання, який має чотири бокових стінки, призначені для створення кубічного простору, коли цей контейнер знаходиться у робочому стані, в якому кожна бокова стінка продовжена двома клапанами, віссю відкидання кожного з яких є відповідна крайка бокової стінки, в якому кожний з двох отворів, утворених боковими стінками, закривається двома контактуючими парами клапанів, в якому внутрішні клапани мають на своїх ЗОВНІШНІХ поверхнях одну частину з двофрагментного ВІДДІЛЬНОГО з'єднання без клею, причому ЗОВНІШНІ клапани мають на своїх внутрішніх поверхнях ІНШІ частини скріплень, у положеннях, що відповідають частинам скріплень на внутрішніх клапанах, через Даний винахід стосується контейнерів, зокрема, так званих "картонних" контейнерів, що їх виготовляють або з негнучкого картону, або зі звичайного картону Проте винахід може бути застосований до кубічних контейнерів, що їх виготовляють з будь-якого негнучкого матеріалу Якщо такі контейнери проектують для розміщення в них матриці інших контейнерів, наприклад, для продуктів харчування, основу контейнера зазвичай виготовляють з двох пар складених "в замок" клапанів, причому суміжні крайки зовнішньої пари скріплюють разом за допомогою смужок широкої липкої стрічки Після заповнення контей що клапани контейнера мають можливість скріплюватись при введенні їх у безпосередній контакт без використання липкої стрічки, який відрізняється тим, що з'єднувальні елементи на ЗОВНІШНІХ поверхнях внутрішніх клапанів знаходяться у безпосередньому контакті і паралельно осям відкидання ВІДПОВІДНОГО клапана, причому ЗОВНІШНІ клапани між ними закривають всю площу ВІДПОВІДНОГО отвору без його перекриття, а ВІДПОВІДНІ з'єд нувальні елементи на внутрішній поверхні кожного зовнішнього клапана розташовані в його кутах, віддалених від відповідної осі відкидання 2 Контейнер за п 1, який відрізняється тим, що з'єднувальні елементи виготовлені з тканини, один фрагмент якої являє собою ворс з гачками, а другий фрагмент являє собою ворс з петельками 3 Контейнер за п 1, який відрізняється тим, що з'єднувальні елементи виготовлені з штампованого пластичного матеріалу, два фрагменти якого мають можливість зчіплюватись разом 4 Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що два клапани з кожної пари клапанів призначені для розміщення в одній площині, коли ВІДПОВІДНІ дві пари клапанів перебувають у стані зчеплення 5 Контейнер за п 4, який відрізняється тим, що осі відкидання кожної зовнішньої пари клапанів зміщені на товщину матеріалу клапану від осей відкидання кожної внутрішньої пари клапанів нера його закривають верхніми клапанами, що складаються "в замок", тобто таким чином, щоб вони перекривалися, а суміжні основні крайки аналогічним чином скріплюють липкою стрічкою Якщо контейнер потрібно спорожнити, липку стрічку або зривають, або розрізають, що дає можливість відгорнути назад пари клапанів і одержати доступ до вмісту цього зовнішнього контейнера Після ЙОГО спорожнення, якщо необхідно використати його повторно або використати для інших потреб, відпрацьовану липку стрічку доводиться видаляти, а ця операція неприємна і забирає багато часу Метою цього винаходу є створення ЗОВНІШНІХ контей О 00 00 47488 нерів, ті клапани яких, що перекриваються, скріплюють без використання липкої стрічки, що дозволяє складати розкритий та спорожнений контейнер з наданням йому плоскої форми і створювати компактні пакети з цих складених та сплощених контейнерів для транспортування до вантажних станцій, де кожному контейнеру знову надають його кубічної форми без використання будь-якого додаткового матеріалу В GB-A-2 169 587 описано контейнер, що має дно і чотири бокових стінки Передбачено, що відкритий верх має закриватися за рахунок того, що довгий клапан зчіплює два клапани менших боків для закріплення іншого довгого клапана на своєму МІСЦІ В цьому контейнері використовують той самий тип нелипких скріплень, як і для контейнерів цього винаходу Проте у згаданому описі між оснащеними скріпленнями клапанами є простір, який дорівнює товщині проміжного клапану, що погіршує механічну ЦІЛІСНІСТЬ скріплення Крім того, такий контейнер не складається, оскільки для його дна не використовують скріплень того ж самого типу, що могло б дозволити їм міцно зчіплюватися одне з одним В US 4 034 909 описано складаний контейнер, але такий, в якому нелипкі скріплення використовують лише на "верхніх" клапанах Хоча його основа утворюється з клапанів, що перекриваються, конструктивно було передбачено з'єднувальні елементи, що мають спеціальні виступи-язички для зчіплювання цих клапанів Ці язички треба проштовхувати через суміщені отвори у парах клапанів, що перекриваються, а їхні внутрішні КІНЦІ для з'єднання клапанів треба скріплювати скобками Розбирання дна контейнера може виявитися вельми нудною роботою, яка забирає багато часу, оскільки для вивільнення з'єднувального елемента треба в ип ростову вати кожний зі сплощуваних язичків, що аж ніяк не можна назвати технологічно вигідним розв'язанням проблеми В US 4 333 602 також використовують нелипкі скріплення на лише двох клапанах, передбачених для закривання єдиного отвору контейнера В цій публікації не передбачено основу контейнера з використанням того ж самого типу з'єднання, і, таким чином, подібний контейнер не є складаним і його не можна використовувати повторно В DE-U-87 13 963 описано контейнер, який виготовляють з картону та ш , і основу та верх якого закривають клапанами, що скріплюються у закритому положенні за допомогою ВІДДІЛЬНИХ з'єднань багаторазового використання, такого типу як "Velcro" ЗОВНІШНІ клапани перекривають лише частину площі внутрішніх клапанів На краях внутрішніх клапанів є суміщені отвори, і ці отвори розташовані у відкритих ділянках внутрішніх клапанів, суміжних із віддаленими краями ЗОВНІШНІХ клапанів Під час закривання клапанів через ці отвори можна просунути пальці всередину контейнера, що дає можливість зчіплювати між собою з'єднувальні елементи на внутрішній поверхні ЗОВНІШНІХ клапанів і на ЗОВНІШНІЙ поверхні внутрішніх клапанів У такому контейнері з'єднувальні елементи розташовані на вільних краях клапанів, на тому МІСЦІ, де обидві пари клапанів є найбільш гнучкими Тому цей контейнер буде мати відносно малу МІЦНІСТЬ на розривання під дією внутрішнього тис ку, якщо його вміст тиснутиме на внутрішні поверхні закритих клапанів На відміну від цього, з'єднувальні елементи на внутрішніх клапанах контейнерів цього винаходу розташовані поблизу їхніх осей відкидання, у такому МІСЦІ, де клапани є найменш гнучкими, що дозволяє створити міцну основу, яка дозволяє міцно та щільно зчіплювати з'єднувальні елементи лише за допомогою ЗОВНІШНІХ клапанів Отже, даний винахід стосується складаного контейнера складаного контейнера, виготовленого з негнучкого картону або подібного матеріалу з можливістю його закривання, який має чотири бокових стінки, призначені для створення кубічного простору, коли цей контейнер знаходиться у робочому стані, в якому кожна бокова стінка продовжена двома клапанами, оссю відкидання кожного з яких є відповідна крайка бокової стінки, в якому кожний з двох отворів, утворених боковими стінками, закривається двома контактуючими парами клапанів, в якому внутрішні клапани мають на своїх ЗОВНІШНІХ поверхнях одну частину з двохфрагментного ВІДДІЛЬНОГО з'єднання без клею, причому ЗОВНІШНІ клапани мають на своїх внутрішніх поверхнях ІНШІ частини скріплень, у положеннях, що відповідають частинам скріплень на внутрішніх клапанах, через що клапани контейнера мають можливість скріплюватись при введенні їх у безпосередній контакт без використання липкої стрічки, при цьому, згідно з винаходом, з'єднувальні елементи на ЗОВНІШНІХ поверхнях внутрішніх клапанів знаходяться у безпосередньому контакті і паралельно осям відкидання ВІДПОВІДНОГО клапану, причому ЗОВНІШНІ клапани між ними закривають всю площу ВІДПОВІДНОГО отвору без його перекриття, а ВІДПОВІДНІ з'єднувальні елементи на внутрішній поверхні кожного зовнішнього клапана розташовані в його кутах, віддалених від відповідної осі відкидання Крім того, з'єднувальні елементи виготовлені з тканини, один фрагмент якої являє собою ворс з гачками, а другий фрагмент являє собою ворс з петельками Крім того, з'єднувальні елементи виготовлені з штампованого пластичного матеріалу, два фрагменти якого мають можливість зчіплюватись разом Крім того, два клапани з кожної пари клапанів призначені для розміщення в одній площині, коли ВІДПОВІДНІ дві пари клапанів перебувають у стані зчеплення Крім того, осі відкидання кожної зовнішньої пари клапанів зміщені на товщину матеріалу клапану від осей відкидання кожної внутрішньої пари клапанів Даний винахід далі описується за допомогою прикладу з посиланням на супровідну графічну фігуру, що являє собою ізометричне зображення одного з видів контейнера цього винаходу, де клапани показано в їхньому проміжному положенні Контейнер 2 виготовляють з щільного паперу, картону або підхожих пластичних матеріалів Його зображено у робочому стані, із суцільними вертикальними боковими стінками 4, а також з основою 6 та верхом 8, зроблених з двох пар клапанів, що перекриваються, включаючи пару внутрішніх клапанів 10 і пару ЗОВНІШНІХ клапанів 12 Перед заповненням контейнера внутрішні клапани основи складають у копланарні положення (щоб вони 47488 утворювали єдину площину), а ЗОВНІШНІ клапани притискають до контактуючих з ними поверхонь внутрішніх клапанів, таким чином скріплюючи їх Після заповнення контейнера аналогічним чином закривають верх 8 Згідно З ЦИМ винаходом контактуючі поверхні клапанів, що перекриваються, скріплюються без використання липкого матеріалу, за допомогою спеціальних двохкомпонентних плоских з'єднувальних елементів, кожен компонент яких "намертво" прикріплюють до ВІДПОВІДНОГО клапану за допомогою клею Один з придатних для цілей цього винаходу з'єднувальних елементів має товарний знак "Veicro", причому кожну деталь виготовляють з тканини Одна з деталей є текстильним ворсом з мікропетельками, у той час як інша деталь є ворсом з мікрогачками При стисканні цих деталей гачки зачіпляються за петельки і скріплюють їх між собою з утворенням міцного зчеплення, яке можна роз'єднати за допомогою відривання одної деталі від другої Ці деталі не зазнають пошкоджень при повторному застосуванні та розділенні, оскільки сила зчеплення між ними є меншою за силу, з якою клей утримує їх на поверхнях клапанів В оптимальному варіанті деталі з петельками 14 прикріпляють до внутрішніх клапанів 10 поблизу відкидної крайки ВІДПОВІДНОГО клапану, а деталі з гачками 16 прикріплюють до ЗОВНІШНІХ клапанів 12 у ВІДПОВІДНИХ положеннях поблизу відповідної вільної крайки клапану Коли контейнер заповнений, його вміст створює "упор", при протидії якому внутрішні клапани можуть притискатися ЗОВНІШНІМИ клапанами, забезпечуючи надійне зчеплення з'єднувальних елементів Якщо контейнери цього винаходу використовують для розміщення в них та транспортування малих контейнерів ("коробок") з продуктами харчування, зазвичай контейнери потрібно завантажувати горизонтальними шарами Кожний шар утворюється кількома паралельними короткими рядами коробок, покладеними на бік Коробки зазвичай складають гніздовим способом, за яким основа однієї коробки розташована між крайками кришки другої коробки, яка знаходиться під першою Коли контейнер заповнюють і закривають описаним вище у тексті способом, його повертають на 90° по відношенню до робочого положення, причому одна з його колишніх бокових стінок стає основою Бокова стінка, що її вибирають як основу, визначається за орієнтацією складених рядами коробок так, щоб кришки коробок усередині контейнера були зверху, а самі коробки стояли в рядах у вертикальному положенні На практиці самі контейнери часто складають на піддонах для зберігання та транспортування Зміна орієнтації заповнених контейнерів означає, що безупорні ЗОВНІШНІ поверхні складених рядами контейнерів утворюються взаємодіючими парами клапанів, з'єднаними одна з одною за допомогою скріплень без клею Якщо кілька заповнених контейнерів складають один на одний, вага накладених зверху контейнерів викликає прогинання клапанів контейнерів, розташованих нижче, за рахунок якого виникають сили, що спонукають з'єднувальні елементи ковзати один відносно одного Ці сили зменшують за допомогою розташування скріплювальних компонентів ближче до осей відкидання ВІДПОВІДНИХ внутрішніх клапанів, а також розташування компонентів на ВІДПОВІДНИХ ЗОВНІШНІХ клапанах Хоча на Фіг зображено два фрагменти компонентів з петельками 14 на кожному з внутрішніх клапанів, вони обидва можуть замінюватися одиночним відрізком компонента, але подвійної довжини, передбаченого для зчіплювання з компонентом 16 (з гачками) Якщо заповнений контейнер спорожнили, його можна легко скласти, зачіплюючи ВІДПОВІДНИЙ ЗОВНІШНІЙ клапан і відриваючи його від внутрішнього клапану із силою, достатньою для того, щоб зв'язувальні компоненти втратили своє зчеплення одне з одним, але не відривати компонент від ВІДПОВІДНОГО клапана Якщо у такий спосіб з обох "відкритих" КІНЦІВ ВІДДІЛИТИ один від одного їхні клапани, коробки можна скласти з наданням їм плоскої форми, сплощуючи разом дві пари бокових стінок 4, причому їхні ВІДПОВІДНІ клапани лежатимуть у тих самих площинах, що і бокові стінки Відновлення форми складаного контейнера є нескладною справою, яка полягає у перетворенні бокових стінок у прямокутне об'ємне тіло і подальшому з'єднанні контактуючих між собою пар клапанів, як це було описано вище Якщо з'єднувальні елементи виготовляють з фрагментів пластичного матеріалу, які мають зчіплюватися між собою, бажано переконатися утому, що один з типів компонента завжди може скріплюватися з внутрішніми клапанами, і взаємодіючий з ним тип - із ЗОВНІШНІМИ клапанами, але у будьякому випадку, потрібно це чи не потрібно, матеріал повинен вибиратися згідно з експериментальними даними Таким чином, очевидно, що даний винахід стосується зручного способу повторного використання кубічних контейнерів без липкої стрічки або будь-яких з'єднувальних елементів для скріплення контактуючих клапанів 47488 ІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
