Гартувальна олива

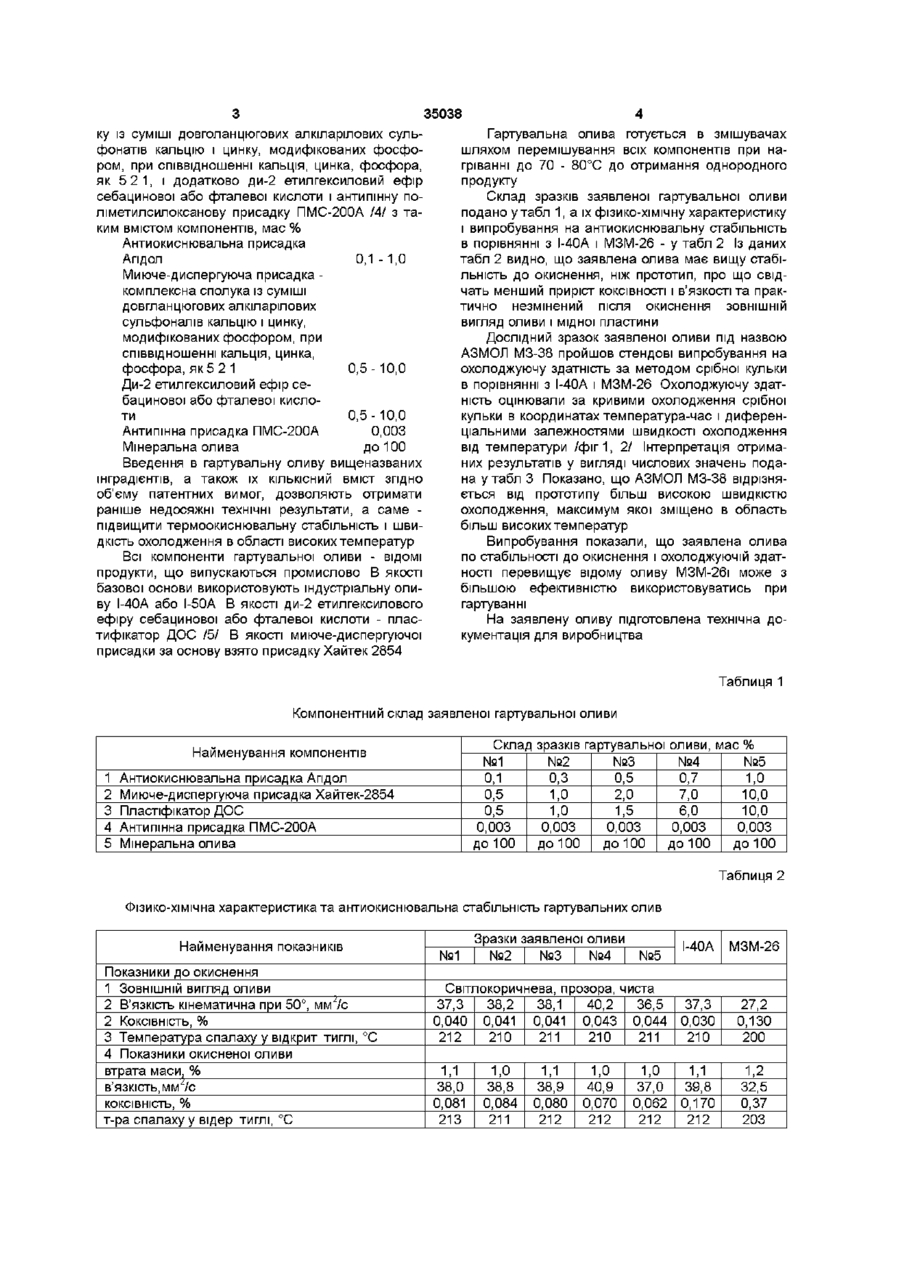

Гартувальна олива, що складається з високоочищеної мінеральної оливи в'язкістю 35-50 мм2/с при 50°С, антиокислювальної та мийнодиспергуючої присадок, яка відрізняється тим, що як антиокислювальну присадку вона містить алкілфенольну присадку Апдол, як мийнодиспергуючу присадку - комплексну сполуку із суміші довголанцюгових алкіларилових сульфонатів кальцію і цинку, модифікованих фосфором при співвідношенні кальцію, цинку, фосфору як 5 2 1, і додатково ди-2-етилгексиловий ефір себацинової або фталевої кислоти і антипінну поліметилсилоксанову присадку ПМС-200А з таким вмістом компонентів, мас % антиокислювальна присадка 0,1-1,0 Апдол мийно-диспергуюча присадка комплексна сполука із суміші 0,5-10,0 довголанцюгових алкіларилових сульфонатів кальцію і цинку, модифікованих фосфором при співвідношенні кальцію, цинку, фосфору як 5 2 1 ди-2-етилгексиловий ефір себа0,5-10,0 цинової або фталевої кислоти антипінна присадка ПМС-200А 0,003 мінеральна олива до 100 О Винахід відноситься до галузі металурги, а саме, до термічної обробки металів і стосується композиційного складу середньов'язкої гартувальної оливи Як і будь-яку гартувальну оливу, и використовують для охолодження нагрітих до високої темпетатури /> 750°С/ сталевих виробів в спеціальних баках-печах термічних цехів Ця олива призначена для гартування середньогабаритних сталевих виробів складної конфігурації при підвищених робочих температурах 70 130°С для забезпечення їм необхідної МІЦНОСТІ І зниження деформацій Головними функціональними властивостями цієї оливи повинні бути висока термоокиснювальна стабільність і така охолоджуюча здатність, яка б забезпечувала швидке охолодження в області температур 750 - 350°С і повільне - нижче 350°С В даний час в якості середньов'язкої гартувальної оливи часто використовували індустріальні оливи І-40А, І-50А, які не придатні для цього Але найбільш відомою і широко вживаною для такого виду термообробки є спеціальна гартувальна олива МЗМ-26 /1, 2/, яка має такий склад, мас % Антиокиснювальна алкілфенольна присадка Іонол 0,3 - 0,5 Миюче-диспергуюча присадка алкілсаліцилат кальцію 2-4 Мінеральна олива з в'язкістю 25 - 27,5мм2/с при 50°С до 100 Недоліком цієї композиції є низька стабільність до окиснення в умовах використання, при яких можливі локальні перегріви до 140 -150°С, а також недостатньо висока швидкість охолодження в області високих температур Задачею винаходу є підвищення термоокиснювальної стабільності і охолоджуючої здатності шляхом підбору ВІДПОВІДНОГО компонентного складу Ця задача досягається тим, що до складу гартувальної оливи на основі високоочищеної мінеральної оливи в'язкістю 35 - 50мм2/с при 50°С згідно з винаходом вводять як антиокиснювальну присадку - алкілфенольну присадку Апдол /3/, як миюче-диспергуючу присадку - комплексну сполу 00 со о ю со 35038 ку із суміші довголанцюгових алкіларілових сульфонатів кальцію і цинку, модифікованих фосфором, при співвідношенні кальція, цинка, фосфора, як 5 2 1, і додатково ди-2 етилгексиловий ефір себацинової або фталевої кислоти і антипінну поліметилсилоксанову присадку ПМС-200А /4/ з таким вмістом компонентів, мас % Антиокиснювальна присадка Апдол 0,1 -1,0 Миюче-диспергуюча присадка комплексна сполука із суміші довгланцюгових алкіларілових сульфоналів кальцію і цинку, модифікованих фосфором, при співвідношенні кальція, цинка, фосфора, як 5 2 1 0,5-10,0 Ди-2 етилгексиловий ефір себацинової або фталевої кислоти 0,5-10,0 Антипінна присадка ПМС-200А 0,003 Мінеральна олива до 100 Введення в гартувальну оливу вищеназваних інградієнтів, а також їх КІЛЬКІСНИЙ ВМІСТ ЗГІДНО об'єму патентних вимог, дозволяють отримати раніше недосяжні технічні результати, а саме підвищити термоокиснювальну стабільність і швидкість охолодження в області високих температур Всі компоненти гартувальної оливи - ВІДОМІ продукти, що випускаються промислово В якості базової основи використовують індустріальну оливу І-40А або І-50А В якості ди-2 етилгексилового ефіру себацинової або фталевої кислоти - пластифікатор ДОС /5/ В якості миюче-диспергуючої присадки за основу взято присадку Хайтек 2854 Гартувальна олива готується в змішувачах шляхом перемішування всіх компонентів при нагріванні до 70 - 80°С до отримання однородного продукту Склад зразків заявленої гартувальної оливи подано у табл 1, а їх фізико-хімічну характеристику і випробування на антиокиснювальну стабільність в порівнянні з І-40А і МЗМ-26 - у табл 2 Із даних табл 2 видно, що заявлена олива має вищу стабільність до окиснення, ніж прототип, про що свідчать менший приріст КОКСІВНОСТІ і в'язкості та практично незмінений після окиснення ЗОВНІШНІЙ вигляд оливи і мідної пластини Дослідний зразок заявленої оливи під назвою АЗМОЛ МЗ-38 пройшов стендові випробування на охолоджуючу здатність за методом срібної кульки в порівнянні з І-40А і МЗМ-26 Охолоджуючу здатність оцінювали за кривими охолодження срібної кульки в координатах температура-час і диференціальними залежностями швидкості охолодження від температури /фіг1, 2/ Інтерпретація отриманих результатів у вигляді числових значень подана у табл 3 Показано, що АЗМОЛ МЗ-38 відрізняється від прототипу більш високою швидкістю охолодження, максимум якої зміщено в область більш високих температур Випробування показали, що заявлена олива по стабільності до окиснення і охолоджуючій здатності перевищує відому оливу МЗМ-26і може з більшою ефективністю використовуватись при гартуванні На заявлену оливу підготовлена технічна документація для виробництва Таблиця 1 Компонентний склад заявленої гартувальної оливи Склад зразків гартувальної оливи, мас % №1 №2 №3 №4 №5 0,1 0,3 0,5 0,7 1,0 0,5 1,0 2,0 7,0 10,0 0,5 1,0 6,0 10,0 1,5 0,003 0,003 0,003 0,003 0,003 до 100 до 100 до 100 до 100 до 100 Найменування компонентів 1 2 3 4 5 Антиокиснювальна присадка Апдол Миюче-диспергуюча присадка Хайтек-2854 Пластіфікатор ДОС Антипінна присадка ПМС-200А Мінеральна олива Таблиця 2 Фізико-хімічна характеристика та антиокиснювальна стабільність гартувальних олив Найменування показників Зразки заявленої оливи №2 №3 №4 І-40А МЗМ-26 Світлокоричнева, прозора, чиста 37,3 38,2 38,1 40,2 36,5 0,040 0,041 0,041 0,043 0,044 212 210 211 210 211 37,3 0,030 210 27,2 0,130 200 1,1 38,0 0,081 213 1,1 39,8 0,170 212 1,2 32,5 0,37 203 №1 №5 Показники до окиснення 1 ЗОВНІШНІЙ ВИГЛЯД ОЛИВИ 2 В'язкість кінематична при 50°, мм^/с 2 КОКСІВНІСТЬ, % 3 Температура спалаху у відкрит тиглі, °С 4 Показники окисненої оливи втрата маси, % в'язкість,мм^/с КОКСІВНІСТЬ, % т-ра спалаху у відер тиглі, °С 1,0 38,8 0,084 211 1,1 38,9 0,080 212 1,0 40,9 0,070 212 1,0 37,0 0,062 212 35038 Продовження табл 2 ЗОВНІШНІЙ ВИГЛЯД ОЛИВИ ЗОВНІШНІЙ вигляд мідної пластинки Світлокоричнева, чиста без осаду Чиста, рожева, блискуча без ЗМІН Дуже темна, з осадом Темна в чорних плямах Темна, без осаду Св коричнева, матова Таблиця З Охолоджуюча здатність олив Гартувальна олива АЗМОЛ МЗ-38 Показники охолоджуючої здатності 1 Максимальна швидкість охолодження, °С/с 2 Температура максимальної швидкості охолодження, °С 3 Температура переходу від парової фази до бульбашкового кипіння, °С 4 Час охолодження /с/ в інтервалі температур 700 - 350°С 700 - 550°С 550 - 350°С Гартувальна олива Індустріальна олиМЗМ-26 ва І-40А 95 85 75 555 520 495 640 600 590 8,0 3,0 5,0 8,8 3,6 5,2 11,8 5,6 6,2 Список джерел інформації 1 Авторское свидетельство №272466 БИ №19, 1970г 2 Информационное письмо №19 "Масла для закалки металлических узлов и деталей МЗМ 16.МЗМ-26, МЗМ-120" г Киев, 1971г 3 ТУ 101617-80 4 ОСТ 6-02-20-79 5 ГОСТ 8728-88 Гартувальна олива і Фіг.1 г з н s б Криві охолодження в оливах: І - Ї-4.0А; 2-МЗМ-26; 3 - зяявленв GJPIBS SSffiS МЗ-38 35038 VA 06/ w г г і 4.D0 30 1 0 5DO Фіг. 2 50G SGO чоо Швидкості охолодження в оливах: і - І40А; 2- ШЧ-І&; 3- ээявленз олива А Ч Л МЗ-38 ЗО ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
