Пристрій для очісування сільськогосподарських культур на пні

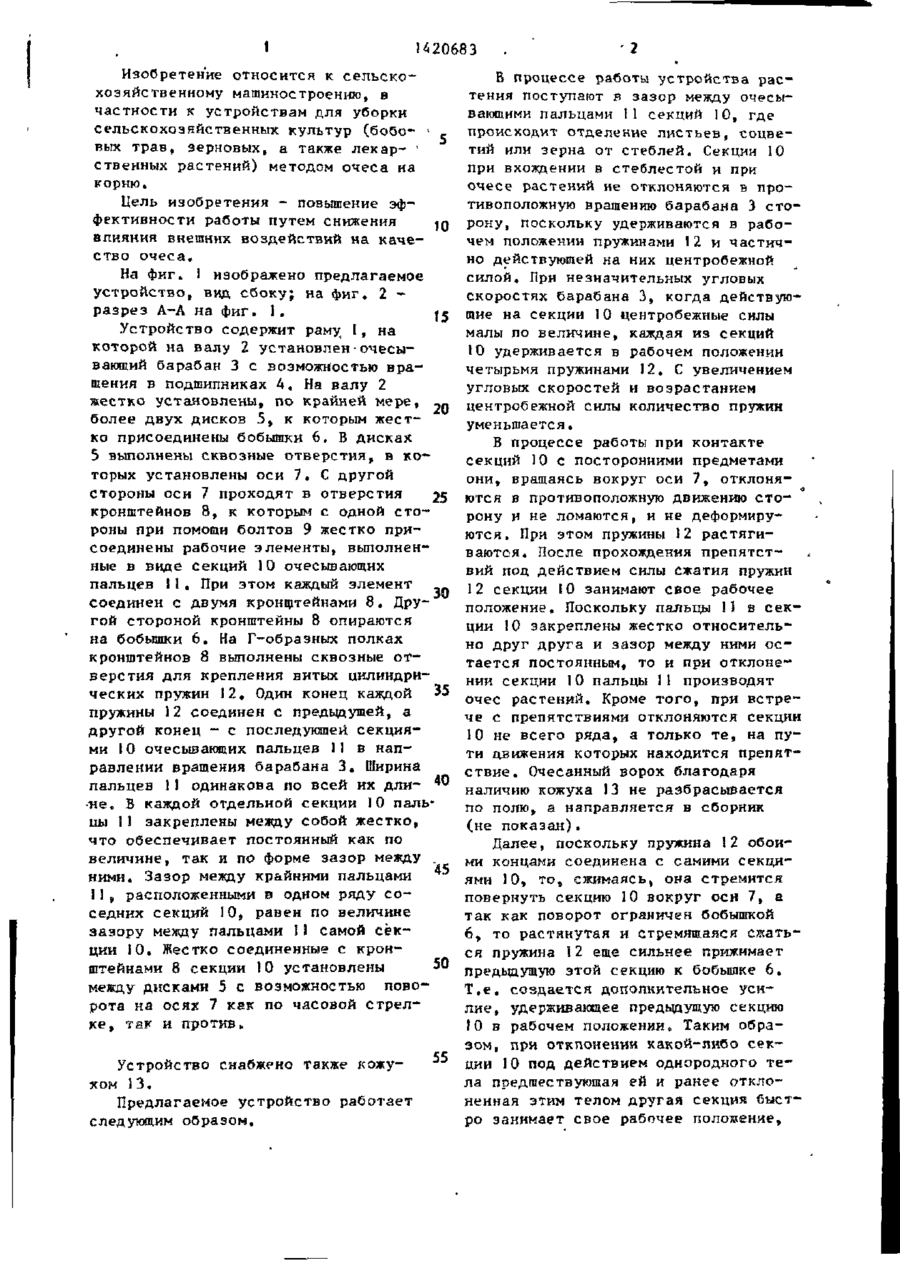

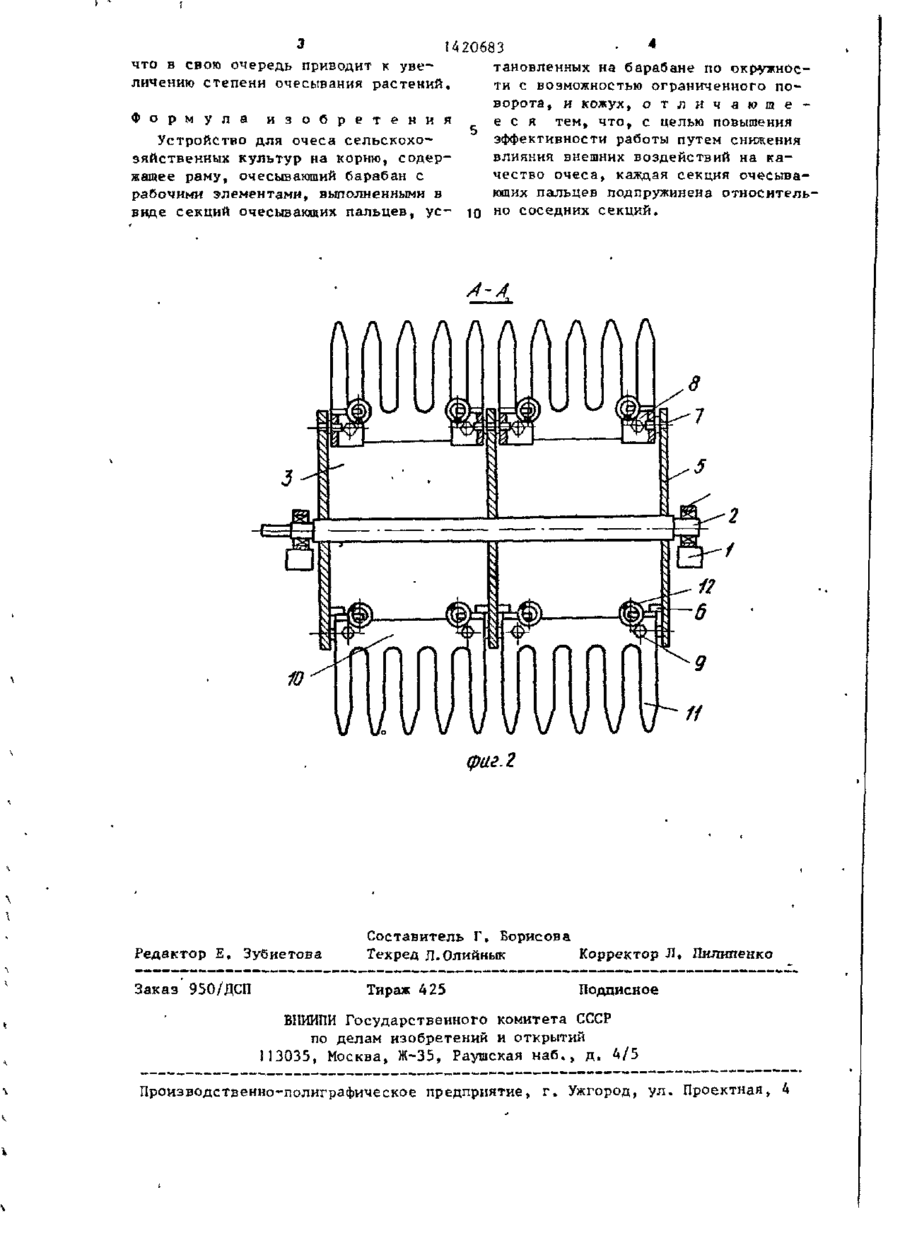

Изобретение относится к сельско хозяйственному машиностроении). Цель изобретения - повышение эффективности работы путем снижения влияния внешних воздействий на качество очеса. Устройство содержит очесывающий барабан с установленными на нем рабочими элементами, выполненными в виде секций очесывающих пальцев 1I. Каждая секция подпружинена относительно соседних. При этом один конец пружины 12 соединен с предыдущей, а другой - с последующей секциями в направлении вращения барабана.Секции пальцев 11 жестко присоединены к кронштейнам 8, Поскольку пружина 12 обоими концами соединена с самими секциями, то, сжимаясь, она стремится повернуть секцию вокруг оси 7. Так как поворот ограничен бобышкой 6, то пружина 12 сильнее прижимает предыдущую секцию к бобышке 6, т.е. создается дополнительное усилие, удерживающее эту секцию в рабочем положении. Таким образом, при отклонении какой-либо секции под действием инородного тела предшествующая ей и ренее отклоненная этим телом секция быстро занимает свое рабочее положение, увеличивается степень очесывания растений. 2 ил. С О 00 32-88 t 1420683 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для уборки сельскохозяйственных культур (бобовых трав, зерновых, а также лекар- ' ственных растений) методом очеса на корню. Цель изобретения - повышение эффективности работы путем снижения 10 влияния внешних воздействий на качество очеса* На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг, 2 разрез А-А на фиг. 1. 15 Устройство содержит раму I, на которой на валу 2 установлен-очесывающий барабан 3 с возможностью вращения в подшипниках 4. На валу 2 жестко установлены, по крайней мере, 20 более двух дисков 5, к которым жестко присоединены бобышки 6. В дисках 5 выполнены сквозные отверстия, в которых установлены оси 7, С другой стороны оси 7 проходят в отверстия 25 кронштейнов 8, к которым с одной стороны при помощи болтов 9 жестко присоединены рабочие элементы, выполненные в виде секций 10 очесывающих пальцев 11. При этом каждый элемент „ соединен с двумя кронштейнами 8, Другой стороной кронштейны 8 опираются на бобышки 6. На Г-образных полках кронштейнов 8 выполнены сквозные отверстия для крепления витых цилиндри35 ческих пружин 12, Один конец каждой пружины 12 соединен с предыдущей, а другой конец - с последующей секциями 10 очесывающих пальцев 11 в направлении вращения барабана 3, Ширина пальцев 11 одинакова по всей их дли- 40 ••нее В каждой отдельной секции 10 пальцы 11 закреплены между собой жестко, что обеспечивает постоянный как по величине, так и по форме зазор между 45 ними. Зазор между крайними пальцами 11, расположенными в одном ряду соседних секций 10, равен по величине зазору между пальцами I) самой секции 10, Жестко соединенные с крон50 штейнами 8 секции 10 установлены между дисками 5 с возможностью поворота на осях 7 как по часовой стрел ке, так и против, Устройство снабжено также кожухом 1 3. Предлагаемое устройство работает следующим образом. 55 В процессе работы устройства растения поступают в зазор между очесывающими пальцами 11 секций 10, где происходит отделение листьев, соцветий или зерна от стеблей. Секции 10 при вхождении в стеблестой и при очесе растений не отклоняются в противоположную вращению барабана 3 сторону, поскольку удерживаются в рабочем положении пружинами 12 и частично действующей на них центробежной силой. При незначительных угловых скоростях барабана 3, когда действующие на секции 10 центробежные силы малы по величине, каждая из секций 10 удерживается в рабочем положении четырьмя пружинами 12. С увеличением угловых скоростей и возрастанием центробежной силы количество пружин уменьшается, В процессе работы при контакте секций 10 с посторонними предметами они, вращаясь вокруг оси 7, отклоняются в противоположную движению сторону и не ломаются, и не деформируются. При этом пружины 12 растягиваются. После прохождения препятствий под действием силы сжатия пружин 12 секции 10 занимают свое рабочее положение. Поскольку пальцы 11 в секции 10 закреплены жестко относительно друг друга и зазор между ними остается постоянным, то и при отклонении секции 10 пальцы 11 производят очес растений. Кроме того, при встрече с препятствиями отклоняются секции 10 не всего ряда, а только те, на пути движения которых находится препятствие. Очесанный ворох благодаря наличию кожуха 13 не разбрасывается по полю, а направляется в сборник (не показан). Далее, поскольку пружина 12 обоими концами соединена с самими секциями 10, то„ сжимаясь» она стремится повернуть секцию 10 вокруг оси 7, а так как поворот ограничен бобышкой 6, то растянутая и стремящаяся сжаться пружина 12 еще сильнее прижимает предыдущую этой секцию к бобышке 6, Т.е. создается дополнительное усилие, удерживающее предыдущую секцию J0 в рабочем положении, Таким образом, при отклонении какой-либо секции 10 под действием однородного тела предшествующая ей и ранее отклоненная этим телом другая секция быстро занимает свое рабочее положение, 4 1420683 • что в свою очередь приводит к уветановленных на барабане по окружносличению степени очесывания растений. ти с возможностью ограниченного поворота, и кожух, о т л и ч а ю щ е Ф о р м у л а и з о б р е т е н и я е с я тем, что, с целью повышения Устройство для очеса сельскохо* эффективности работы путем снижения эяйственных культур на корню, содервлияния внешних воздействий на к а жащее раму, очесывающий барабан с чество очеса, каждая секция очесыварабочими элементами, выполненными в ющих пальцев подпружинена относительвиде секций очесывающих пальцев, ус- 10 но соседних секций. f\ А 10 /У фае.2 Редактор Е. Зубиетова Составитель Г. Борисова Техред Л.Олийнык Корректор Л. Пилипенко Заказ 950/ДСП Тираж 425 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий П3035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
