Багатоканальна система контролю параметрів газотурбінної установки

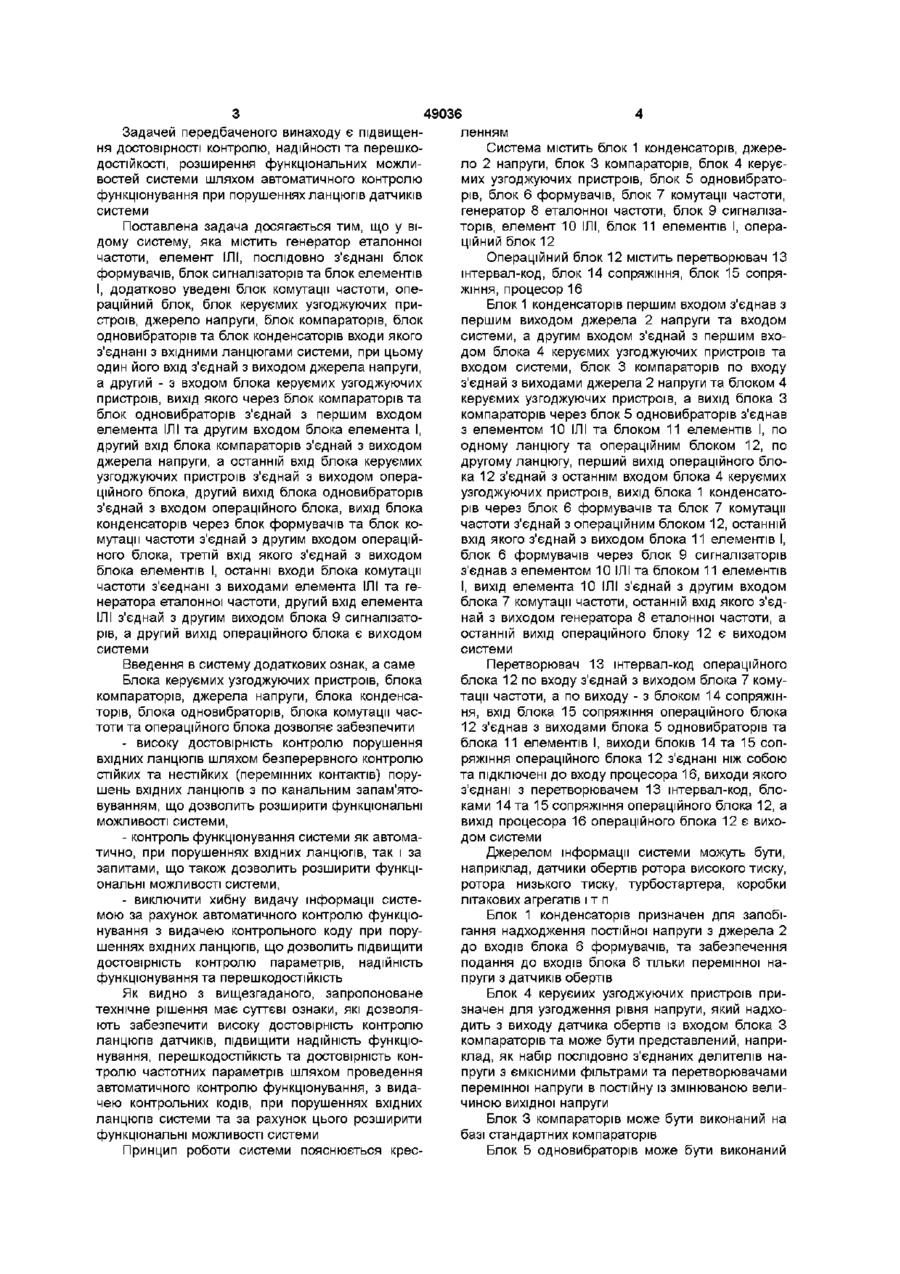

Багатоканальна система контролю параметрів газотурбінної установки, яка містить генератор еталонної частоти, елемент АБО, послідовно з'єднані блок формувачів, блок сигналізаторів та блок елементів І, який відрізняється тим, що додатково уведені блок комутації частоти, операційний блок, блок керованих узгоджуючих пристроїв, джерело напруги, блок компараторів, блок одновібраторів та блок конденсаторів входи якого з'єднані з вхідними ланцюгами системи, причому один його вхід з'єднаний з виходом джерела на пруги, а другий - із входом блока керованих узгоджуючих пристроїв, вихід якого через блок компараторів та блок одновібраторів з'єднаний з першим входом елемента АБО та другим входом блока елементів І, другий вхід блока компараторів з'єднаний з виходом джерела напруги, а останній вхід блока керованих узгоджуючих пристроїв з'єднаний з виходом операційного блока, другий вихід блока одновібраторів з'єднаний із входом операційного блока, вихід блока конденсаторів через блок формувачів та блок комутації частоти з'єднаний з другим входом операційного блока, третій вхід якого з'єднаний з виходом блока елементів І, останні входи блока комутації частоти з'єднані з виходами елемента АБО та генератора еталонної частоти, другий вхід елемента АБО з'єднаний з другим виходом блока сигналізаторів, а другий вихід операційного блока є виходом системи О Винахід стосується області автоматичного керування газотурбинною установкою, і відноситься до систем вимірювання числа обертів різних частин газотурбинноїустановки Відома система "Система управління силовою установкою" , яка містить синхронізатор та послідовно з'єднані формувачі, многоканальний селектор та перетворювач V частота-код (авт свід колишнього СРСР №1037699, кл F02C9/28) Вказана вище система має обмежені функціональні можливості (відсутній контроль ланцюгів частотних датчиків) та недостатню надійність функціонування, так як відсутній самоконтроль Найблищою за технічною сутністю та досягаемому ефекту у відношенні до заявляемого технічного рішення є "Багатоканальна система управління газотурбинною установкою" (авт ев ід колишнього СРСР №730042, кп F02C 9/02), яка містить генератор стабільної (еталонної) частоти, елемент ІЛІ (блок елементів ІЛІ), послідовно з'єднані формувач сигналу датчика обертів (блок формувачів), сигналізатор (блок сигналізаторів) та елемент І (блок елементів І) Вказана система має наступні недоліки • Низька достовірність контролю порушення ланцюгів частотних датчиків, так як неможливо однозначно стверджувати порушен ланцюг датчика чи відмовив формувач сигналу датчика обертів, • Недостатня достовірність контролю частотних параметрів системою з-за відсутності контролю функціонування, • Недостатня надійність та перешкодостійкість системи з-за відсутності контролю функціонування при порушенні її вхідних ланцюгів, так як при порушенні лінії зв'язку датчик обертів - вхід формувача сигналу датчика обертів буде наводитись сигнал перешкоди від електромагнітного впливу агрегатів газотурбинної установки що не відображає и фізичний стан Передбачений винахід спрямовано до створення системи, яка матиме високу достовірність контролю ланцюгів частотних датчиків, високу надійність, переш кодостійкістьта автоматичний контроль функціонування системи з видачею контрольних кодів, при порушеннях ланцюгів частотних датчиків (як стійких відмов, так і при перемінному контакті) (О со о Задачей передбаченого винаходу є підвищення достовірності контролю, надійності та перешкоДОСТІЙКОСТІ, розширення функціональних можливостей системи шляхом автоматичного контролю функціонування при порушеннях ланцюгів датчиків системи Поставлена задача досягається тим, що у відому систему, яка містить генератор еталонної частоти, елемент ІЛ І, послідовно з'єднані блок формувачів, блок сигналізаторів та блок елементів І, додатково уведені блок комутації частоти, операційний блок, блок керуємих узгоджуючих пристроїв, джерело напруги, блок компараторів, блок одновибраторів та блок конденсаторів входи якого з'єднані з вхідними ланцюгами системи, при цьому один його вхід з'єднай з виходом джерела напруги, а другий - з входом блока керуємих узгоджуючих пристроїв, вихід якого через блок компараторів та блок одновибраторів з'єднай з першим входом елемента ІЛІ та другим входом блока елемента І, другий вхід блока компараторів з'єднай з виходом джерела напруги, а останній вхід блока керуємих узгоджуючих пристроїв з'єднай з виходом операційного блока, другий вихід блока одновибраторів з'єднай з входом операційного блока, вихід блока конденсаторів через блок формувачів та блок комутації частоти з'єднай з другим входом операційного блока, третій вхід якого з'єднай з виходом блока елементів І, останні входи блока комутації частоти з'єеднані з виходами елемента ІЛІ та генератора еталонної частоти, другий вхід елемента ІЛІ з'єднай з другим виходом блока 9 сигналізаторів, а другий вихід операційного блока є виходом системи 49036 ленням Система містить блок 1 конденсаторів, джерело 2 напруги, блок 3 компараторів, блок 4 керуємих узгоджуючих пристроїв, блок 5 одновибраторів, блок 6 формувачів, блок 7 комутації частоти, генератор 8 еталонної частоти, блок 9 сигналізаторів, елемент 10 ІЛІ, блок 11 елементів І, операційний блок 12 Операційний блок 12 містить перетворювач 13 штервал-код, блок 14 сопряжіння, блок 15 сопряжіння, процесор 16 Блок 1 конденсаторів першим входом з'єднав з першим виходом джерела 2 напруги та входом системи, а другим входом з'єднай з першим входом блока 4 керуємих узгоджуючих пристроїв та входом системи, блок 3 компараторів по входу з'єднай з виходами джерела 2 напруги та блоком 4 керуємих узгоджуючих пристроїв, а вихід блока З компараторів через блок 5 одновибраторів з'єднав з елементом 10 ІЛІ та блоком 11 елементів І, по одному ланцюгу та операційним блоком 12, по другому ланцюгу, перший вихід операційного блока 12 з'єднай з останнім входом блока 4 керуємих узгоджуючих пристроїв, вихід блока 1 конденсаторів через блок 6 формувачів та блок 7 комутації частоти з'єднай з операційним блоком 12, останній вхід якого з'єднай з виходом блока 11 елементів І, блок 6 формувачів через блок 9 сигналізаторів з'єднав з елементом 10 ІЛІ та блоком 11 елементів І, вихід елемента 10 ІЛІ з'єднай з другим входом блока 7 комутації частоти, останній вхід якого з'єднай з виходом генератора 8 еталонної частоти, а останній вихід операційного блоку 12 є виходом системи Введення в систему додаткових ознак, а саме Блока керуємих узгоджуючих пристроїв, блока компараторів, джерела напруги, блока конденсаторів, блока одновибраторів, блока комутації частоти та операційного блока дозволяє забезпечити - високу достовірність контролю порушення вхідних ланцюгів шляхом безперервного контролю стійких та нестійких (перемінних контактів) порушень вхідних ланцюгів з по канальним запам'ятовуванням, що дозволить розширити функціональні можливості системи, - контроль функціонування системи як автоматично, при порушеннях вхідних ланцюгів, так і за запитами, що також дозволить розширити функціональні можливості системи, - виключити хибну видачу інформації системою за рахунок автоматичного контролю функціонування з видачею контрольного коду при порушеннях вхідних ланцюгів, що дозволить підвищити достовірність контролю параметрів, надійність функціонування та перешкодостійкість Як видно з вищезгаданого, запропоноване технічне рішення має суттєві ознаки, які дозволяють забезпечити високу достовірність контролю ланцюгів датчиків, підвищити надійність функціонування, перешкодостійкість та достовірність контролю частотних параметрів шляхом проведення автоматичного контролю функціонування, з видачею контрольних кодів, при порушеннях вхідних ланцюгів системи та за рахунок цього розширити функціональні можливості системи Принцип роботи системи пояснюється крес Перетворювач 13 штервал-код операційного блока 12 по входу з'єднай з виходом блока 7 комутації частоти, а по виходу - з блоком 14 сопряжіння, вхід блока 15 сопряжіння операційного блока 12 з'єднав з виходами блока 5 одновибраторів та блока 11 елементів І, виходи блоків 14 та 15 сопряжіння операційного блока 12 з'єднані ніж собою та підключені до входу процесора 16, виходи якого з'єднані з перетворювачем 13 штервал-код, блоками 14 та 15 сопряжіння операційного блока 12, а вихід процесора 16 операційного блока 12 є виходом системи Джерелом інформації системи можуть бути, наприклад, датчики обертів ротора високого тиску, ротора низького тиску, турбостартера, коробки літакових агрегатів і т п Блок 1 конденсаторів призначен для запобігання надходження постійної напруги з джерела 2 до входів блока 6 формувачів, та забезпечення подання до входів блока 6 тільки перемінної напруги з датчиків обертів Блок 4 керуєиих узгоджуючих пристроїв призначен для узгодження рівня напруги, який надходить з виходу датчика обертів із входом блока З компараторів та може бути представлений, наприклад, як набір послідовно з'єднаних делителів напруги з ємкісними фільтрами та перетворювачами перемінної напруги в постійну із змінюваною величиною вихідної напруги Блок 3 компараторів може бути виконаний на базі стандартних компараторів Блок 5 одновибраторів може бути виконаний 49036 на базі стандартних чекаючих одновибраторів з завданою постійною часу та призначен для контролю наяви перемінних контактів в ланцюгах датчиків обертів Процесор 16 операційного блока 12 може бути виконаний на базі стандартного однокристального процесора, який має окрім обчислювальних функцій, функцію вимірювача часових інтервалів, а також функцію почергового отримання кодових та бінарих сигналів Для наглядності та розуміння процесу перетворювання, отримання кодових та бінарних сигналів операційний блок 12 надан набором який містить процесор 16, перетворювач 13 штервал-код та двох блоків 14 та 15 сопряжіння Блоки сопряжіння 14 та 15 блока 12 можуть бути виконані на стандартних мікросхемах з трьома станами КІЛЬКІСТЬ каналів в блоці 4 керуємих узгоджуючих пристроїв, блоці 3 компараторів, блоці 5 одновибраторів, блоці 6 формувачів, блоці 9 сигналізаторів, блоці 11 елементів І, блоці 7 комутації частоти, а також КІЛЬКІСТЬ пар конденсаторів в блоці 1, відповідає КІЛЬКОСТІ контролюємих параметрів, а ВІДПОВІДНО і КІЛЬКОСТІ контролюємих ланцюгів дат чиків обертів Система працює наступним чином При підключенні напруги живлення, перед запуском газотурбинної установки, операційний блок 12 встановлюється у первісний стан таз інтервалом часу, перебільшуючим перехідні процеси в системі, видає сигнали, які забезпечують проведення автоматичного контролю З виходу 1 2 - 1 операційного блока 12 до входу блока 4 керуємих узгоджуючих пристроїв надходить сигнал, який незалежно від стану вхідних ланцюгів змінює ВИХІДНІ сигнали блока 4 у напрямку зменшення до рівня стійкого включення компараторів блока 3, а саме до рівня напруги, величина якої менш ніж величина напруги, яка надходить до другого входу компараторів блока 3 з виходу джерела 2 напруги У разі включення компараторів блока 3, на його виході отримаємо сигнали, наприклад, у вигляді логічного рівня "0", які переводять одновибратори блока 5 в режим, імітуючий порушення вхідних ланцюгів, при цьому на його виході 1 отримаємо сигнали, наприклад, у вигляді логічного рівня "0", які надходять до входів елемента 10 ІЛІ та блока 11 елементів І, а на виході 2 блока 5 одновибраторів отримаємо сигнали, наприклад, у вигляді логічного рівня "1", які надходять до входів блока 15 сопряжіння операційного блока 12 Сигнали з виходу 1 блока 5, у вигляді логічного рівня "0", забороняють проходження сигналів логічного рівня "1", з виходу 1 блока 9 сигналізаторів, через блок 11 елементів І до входу блока 15 сопряжіння операційного блока 12 При надходженні сигнала логічного рівня "0" з виходу 1 блока 5 через елемент 10 до входу блока 7 комутації частоти, останній відключає входи перетворювача 13 операційного блока 12 від виходів блока 6 формувачів та підключає вихід генератора 8 еталонної частоти до входів перетворювача 13 штервал-код блока 12 При цьому еталонні частоти з виходу генератора 8 надходять до входу перетворювача 13 штервал-код операційного блока 12 КІЛЬКІСТЬ ВХОДІВ перетворювача 13 відповіда ють КІЛЬКОСТІ контролюємих частотних параметрів Затим з виходу 16-1 процесора 16 операційного блока 12 до входу блока 14 сопряжіння блока 12 надходить сигнал, дозволяючий проходження двоічного коду з виходу перетворювача 13 штервалкод операційного блока 12 до входу 16 - 2 процесора 16 операційного блока 12 Після видачі сигналу по ланцюгу 16 - 1 з виходу 1 6 - 3 процесора 16 до входу перетворювача 13 штервал-код блока 12 надходять сигнали, які забезпечують почергове перетворювання еталонних частот, надходячих з виходу генератора 8 через блок 7 комутації частоти, в перетворювачі 13 у контрольний двоїчний код Перетворювач 13 штервал-код має внутрішній комутатор для комутації вхідних частот Після кожного підключення вхідної частоти, а ВІДПОВІДНО І ПІСЛЯ кожного її перетворення перетворювачем 13 з інтервалом часу перебільшуючим цикл перетворення періоду вхідної частоти процесор 16 блока 12 через блок 14 сопряжіння по входу 16 - 2 записує до своєї пам'яті значення контрольного коду Після перетворення еталонних частот та запису контрольних кодів в пам'ять процесора 16 блока 12 знімається сигнал з виходу 1 6 - 1 процесора 16 блока 12 Із завданим інтервалом часу, після зняття сигналу з виходу 1 6 - 1 процесора 16 блока 12 та припинення подачі сигналів по ланцюгу 16 - З на перетворювач 13, видається сигнал по ланцюгу 16 - 4 до входу блока 15 сопряжіння блока 12, дозволяючий проходження через нього сигналів у вигляді логічної " 1 " з виходу 2 блока 5 одновибраторів до входу 16 - 2 процесора 16 блока 12 Після запису в пам'ять процесора 16 блока 12 сигналів з виходу 2 блока 5 одновибраторів блок 12 з виходу 12-1 знімає сигнал і блок 4 керуємих узгоджуючих пристроїв переходить в режим контролю вхідних ланцюгів системи, що, у свою чергу, забезпечує повернення компараторів блока 3 в початковий стан Повернення компараторів блока 3 в початковий стан призводить до поверненя в початковий стан також і одновибраторів блока 5 при цьому з виходу 1 видається сигнал у вигляді логічного рівня " 1 " , а з виходу 2 - сигнал у вигляді логічного рівня "0" У зв'язку з тим, що контроль проводиться перед запуском газотурбииної установки сигнали з датчиків не надходять, тоді на виході формувачів блока 6 імпульси відсутні, а ВІДПОВІДНО не надходять до блоку 9 сигналізаторів та блоку 7 комутації частоти Відсутність імпульсів на вході блока 9 призводить до появи на виході 2 сигнала логічного рівня "0", а на виході 1 - сигнала логічного рівня " 1 " Наявність сигнала логічного рівня " 1 " з виходу 1 блока 5 одновибраторів на виході блока 11 елементів І дозволяє проходження через нього сигнала логічного рівня " 1 " з виходу 1 блока 9 сигналізаторів, який свідчить про відсутність частотних сигналів датчиків обертів, до входу блока 15 сопряжіння операційного блока 12 У зв'язку з наявністю на вході блока 15 дозволяючого сигнала по ланцюгу 16-4 з виходу процесора 16, сигнали логічного рівня " 1 " з виходу блока 11 елементів І надходять до входу 16 - 2 та реєструються в пам'яті процесора 16 Сигнали логічного рівня "0" з виходу 2 блока 9 сигналізаторів надходять через елемент 10 ІЛ1 до входу блока 7 комутації частоти, що за 49036 8 безпечує підключення еталонних частот генерато13 блока 12 генератор 8 еталонної частоти У разі ра 8 до входу перетворювача 13 блока 12 Після підключення контрольної частоти до входу перезавершення запису в пам'ять процесора 16 сигнатворювача 13 в пам'яті процесора 16 буде зареєслів з виходу блока 11 знімається сигнал з виходу трован контрольний код Окрім того, сигнал логіч1 6 - 4 процесора 16 та видається сигнал з виходу ного рівня " 1 " через блок 11 елементів І, на друго1 6 - 1 процесора 16 до блока 14 сопряжіння блока гму його вході присутній сигнал логічного рівня " 1 " 12 Після видачі сигнала по ланцюгу 16 - 1 з вихотак як відсутній обрив в ланцюгу ВІДПОВІДНОГО датду 16 - З процесора 16 до входу перетворювача 13 чика обертів, буде також зареєстрован в пам'яті штервал-код блока 12 надходять сигнали, які запроцесора 16 блока 12 безпечують почергове перетворення еталонних При справних вхідних ланцюгах на вході перечастот, які надходять з виходу генератора 8 через творювача 13 штервал-код присутні ПОСЛІДОВНОСТІ блок 7 комутації частоти, у перетворювачі 13 в прямокутних імпульсів, періоди яких пропорційні контрольний двоїчний код Після КОЖНОГО підключислу обертів різних частин газотурбинної устаночення вхідної частоти, а ВІДПОВІДНО І ПІСЛЯ КОЖНОГО вки В наслідок функціонування операційного блоїї перетворення перетворювачем 13 з інтервалом ка 12 за описаним вище алгоритмом, при провечасу перебільшуючим цикл перетворення періоду деннях самоконтролю, будуть перетворюватись вхідної частоти процесор 16 блока 12 через блок періоди, присутніх на вході перетворювача 13, 14 сопряжіння по входу 1 6 - 2 записує в свою паімпульсних послідовностей у двоїчний код, який м'ять значення контрольного коду Після перетвофіксується в пам'яті процесора 16 блокад Після рення еталонних частот та запису контрольних проведення циклу реєстрації в пам'яті процесора кодів в пам'ять процесора 16 блока 12 знімається 16 блока 12 результатів перетворення вхідних сигнал з виходу 16 - 1 процесора 16 блока 12 Зачастотних сигналів датчиків обертів та сигналів з тим процесор 16 блока 12 починає аналізувати виходу блока 9 та блока 11 (при порушеннях лараніш записану в пам'ять контрольну інформацію і цюпв датчиків або відмовах у блоках 1, 6) процеколи вона відповідає завданим контрольним пасор 16, а ВІДПОВІДНО і блок 12 формує кадр, котрий раметрам процесор 16 блока 12 видає сигнал містить інформацію, яка характеризує стан різних справності, коли вона не відповідає завданим кончастин газотурбинної установки та ланцюгів и даттрольним параметрам, то процесор 16, а ВІДПОВІДчиків і видає до виходу системи, наприклад, у виНО І блок 12 видає сигнал відмови системи Наявгляді послідовного двоїчного коду та цикл вимірюність сигналу відмови потребує ремонту системи вання параметрів газотурбинної установки повтоПісля завершення аналізу контрольної інформації рюється процесором 16 блока 12 та видачі сигналу справПри справних ланцюгах датчиків струм від ності, система переходить в режим вимірювання джерела 2 напруги обходить ланцюг датчиків та сигналів датчиків, характеризуючих стан параметвидає високий рівень постійної напруги (з незначрів газотурбинної установки Контроль функціонуними пульсаціями від перемінної напруги датчиків) вання системи може здійснюватись також за запина виході блока 4 керуємих узгоджуючих пристротами, наприклад, як бортінженера, так і автоматиїв Цей рівень напруги передається до входу комчної системи контролю параметрів літака за опипараторів блока 3 і, так як він перевищує величину саним вище алгоритмом напруги, яка надходить до другого його входу з виходу джерела 2, то на виході блока 3 присутній Сигнали від датчиків контролюємих параметсигнал логічного рівня " 1 " , який не запускає однорів (на кресленні не показані) у вигляді перемінної вибратори блока 5 Струми які проходять по ланнапруги, періоди прямування яких пропорційні чицюгах датчиків не впливають на роботу формуваслам обертів різних частин газотурбинної установчів блока 6 у зв'язку з наявністю між ними розділики, надходять через блок 1 конденсаторів до блока тельних конденсаторів блока 1 6 формувачів де і перетворюються в імпульси прямокутної форми При наяві несправності типу "обрив" в ланцюзі З блока 6 формувачів прямокутні імпульси любого датчика обертів відбудеться зникнення надходять до блока 7 комутації частоти та блока 9 напруги на виході ВІДПОВІДНОГО керуємого узгосигналізаторів При наявності імпульсів сигналізаджуючого пристрою блока 4, що призведе до тори блока 9 сигналами у вигляді логічної " 1 " з включення ВІДПОВІДНОГО компаратора блока 3, а виходу 2 через елемент 10 ІЛІ діючи на комутатоВІДПОВІДНО і появленню на його вході сигналу логіри блока 7 дозволяють проходження прямокутних чного рівня "0" Сигнал логічного рівня "0", з вихоімпульсів з виходу блока 6 формувачів до входу ду блока 3, збуджує ВІДПОВІДНИЙ одновибратор перетворювача 13 штервал-код блока 12 блока 5, в наслідок чого на виході 1 з'являється сигнал лопч ного рівня "0", а на виході 2 - сигнал Сигналізатори блока 9 призначені для контрологічного рівня " 1 " Сигнал з виходу 1 блока 5 залю роботодіяльності вхідного ланцюга системи бороняє проходження сигналу логічного рівня " 1 " з при працюючій газотурбинній установці При коровиходу 1 блока9 через блок 11 елементів І у зв'язткому замиканні у вхідному ланцюгу системи або ку з відсутністю на одному з входів блока 9 імпульВІДМОВІ одного з каналів у блоках 1, 6 на відповідсної ПОСЛІДОВНОСТІ так як порушен ланцюг одного з ному вході блока 9 прямокутні імпульси зникають, датчиків обертів Окрім того сигнал логічного рівня що тягне за собою видачу, по виходу 1, сигналу "0" з виходу 1 блока 5 через елемент 10 ІЛІ дія на логічного рівня "1", а по виходу 2, сигналу логічноВІДПОВІДНИЙ комутатор блока 7 відключає формуго рівня "0" Сигнал логічного рівня "0" діючи, чевач несправного ланцюга датчика блока 6 та підрез елемент 10, на ВІДПОВІДНИЙ комутатор блока 7 ключає еталонну частоту генератора 8 до входу відключає вихід одного з формувачів блока 6 та перетворювача 13 блока 12 В наслідок перетвопідключає до ВІДПОВІДНОГО входу перетворювача 49036 10 рення контрольної частоти в пам'яті процесора 16 відновлюється до рівня, який перебільшує рівень блока 12 фіксується контрольний код, що свідчить напруги з джерела 2, в наслідок чого на виході про справність вимірювального тракту Відсутність ВІДПОВІДНОГО компаратора блока 3, сигнал логічноконтрольного коду по каналу порушення ланцюга го рівня "0" зникає та з'являється сигнал логічного датчика обертів свідчить про відмову вимірювальрівня " 1 " Як що відбудеться подруге порушення ного тракту, а отримана інформація по даному ланцюга датчика обертів у відношенні до першого каналу з обробки виключається та фіксується від(при перемінному контакті в ланцюзі датчика обермова системи тів) і на виході ВІДПОВІДНОГО компаратора блока З подруге з'явиться сигнал логічного рівня "0", приСигнал логічного рівня " 1 " з виходу 2 блока 5 чому за часом меншим ніж постійна часу одновибнадходить до операційного блока 12 та реєструраторів блока 5 , стан збудженого одновибратора ється в пам'яті процесора 16, що свідчить про наблока 5 не зміниться і буде реєструватися сигнал явність несправності у вхідному ланцюгу порушення ланцюга датчика в пам'яті процесора При наявності несправності типу "перемінний 16 блока 12 контакт" відбудеться зникнення напруги на виході ВІДПОВІДНОГО пристрою блока 4 на час порушення З виходу блока 12 інформація, яка характериланцюга датчика Напруга на другому вході ВІДПОзує як фізичний стан різних частин газотурбинної ВІДНОГО кампаратора блока 3, яка надходить з установки та ланцюгів датчиків так і технічний стан джерела 2 напруги, за величиною більша ніж насамої системи, наприклад, у вигляді безперервнопруга, яка надходить з виходу ВІДПОВІДНОГО узгого послідовного двоїчного коду надходить в автоджуючого пристрою блока 4 в період порушення матичну систему контролю літака для подальшої ланцюга датчика Отже на виході ВІДПОВІДНОГО обробки та реєстрації, наприклад, на експлуатакомпаратора блока 3 отримаєм сигнал логічного ційному накопичувані рівня "0", збуджуючий ВІДПОВІДНИЙ одновибратор Запропоноване технічне рішення дозволяє блока 5, в наслідок чого, як застерігалося вище, при порушенні ланцюга датчика обертів на виході 1 блока 5 отримаємо сигнал логічного рівня "0", а на виході 2 - сигнал логічного рівня " 1 " , який свідчить про порушення ланцюга датчика При цьому сигнали на виходах 1 та 2 блока 5, в режимі збудження одновибраторів, утримаються на величину часу рівній постійної часу одновибраторів Постійна часу одновибраторів блока 5 обирається з розрахунку максимально можливого інтервалу між порушеннями ланцюга датчика обертів, але не менше 2 - 3 періодів частоти вхідного сигналу Це необхідно для того, щоб після закінчення порушення ланцюга датчика обертів виключити хибну реєстрацію інформації, по каналу порушення вхідного ланцюга, в пам'яті процесора 16 блока 12 При відновленні ланцюга датчика напруга на виході ВІДПОВІДНОГО узгоджуючого пристрою блока 4 11 49036 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 12
