Порошкоподібний розпилювальний набій та установка для його розпилення

Номер патенту: 49037

Опубліковано: 16.09.2002

Автори: Іванов Валерій Анатолійович, Балика Георгій Анатолійович

Завантажити PDF файл.

Формула / Реферат

1. Порошкоподібний розпилювальний набій який  містить негорючі та активні компоненти, який відрізняється тим, що виконаний багатошаровим з позмінним розташуванням негорючих та активних компонентів, причому як негорючі використовують важкі компоненти, а  як активні - легкі компоненти.

2. Порошкоподібний розпилювальний набій за п. 1, який відрізняється тим, що легкі та важкі компоненти поміщені в індивідуальні оболонки, що легко руйнуються.

3. Установка вибухового розпилення порошкоподібного набою, що містить багатоствольну касету, в кожному стволі якої розміщені амортизатори, що створюють демпферну систему касети,  вибивний набій, запальник та порошкоподібний набій, що розпиляється, поміщені в контейнер, який відрізняється тим, що вибивний набій та порошкоподібний розпилювальний набій розміщені відповідно в двох контейнерах, що легко руйнуються, причому порошкоподібний розпилювальний набій виконаний багатошаровим та складається з важких та легких компонентів, кожний з яких поміщений в індивідуальну оболонку, а демпферна система виконана дволанцюговою та має не менш двох гідрокомпенсаторів, симетрично розташованих на касеті.

4 Установка за п. 3, яка відрізняється тим, що контейнер заповнений оболонками в кількості не менш 3-х, що містять поперемінно розташовані важкий та легкий компоненти.

5. Установка за п. 3, яка відрізняється тим, що поперечний переріз касети може бути виконано у формі геометричної фігури, наприклад овалу, багатокутника.

6. Установка за п. 3, яка відрізняється тим, що касету встановлено на нерухомій платформі.

7. Установка за п. 3, яка відрізняється тим, що касету виконано з можливістю її встановлення  на рухомому транспортному засобі, сухопутному, водному або повітряному.

Текст

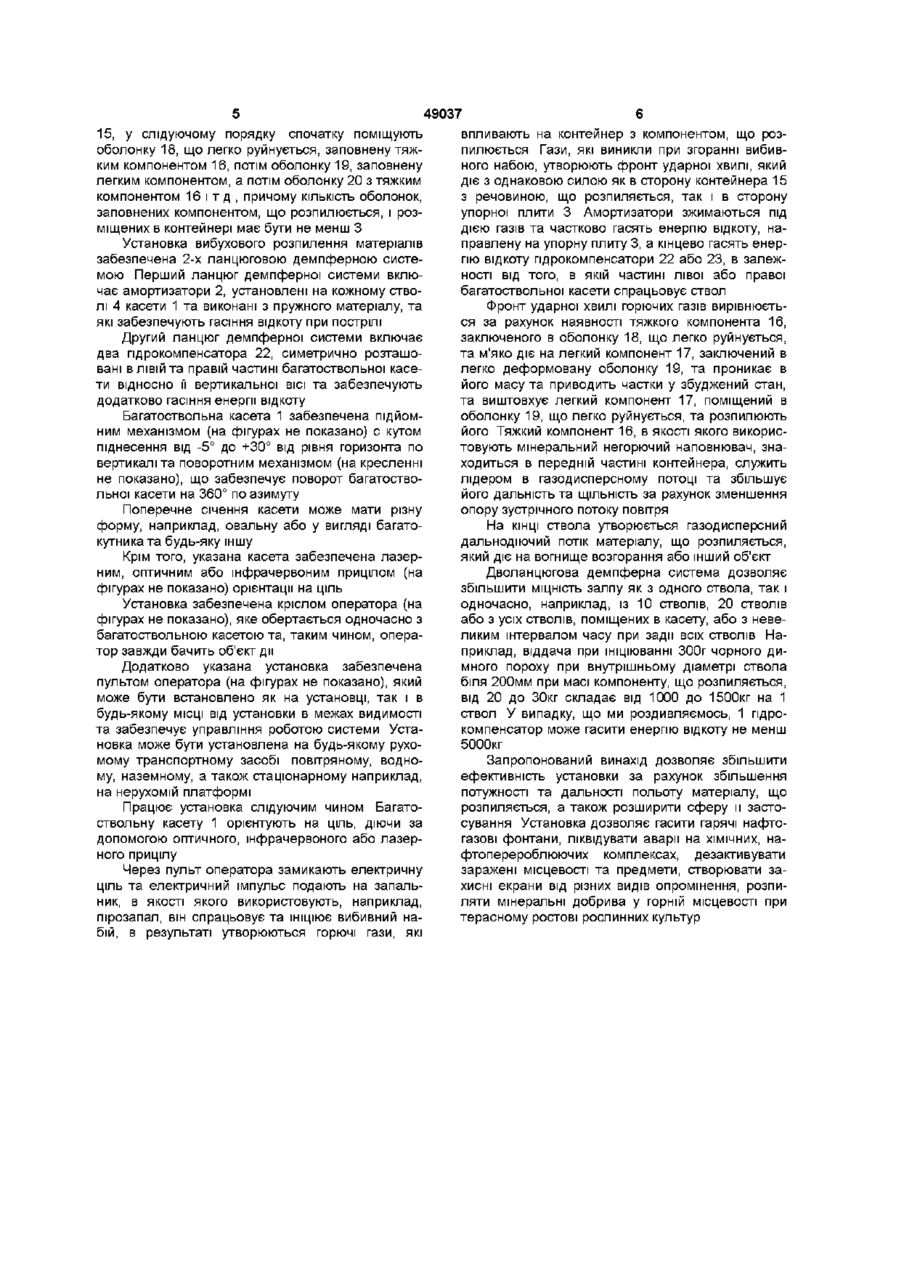

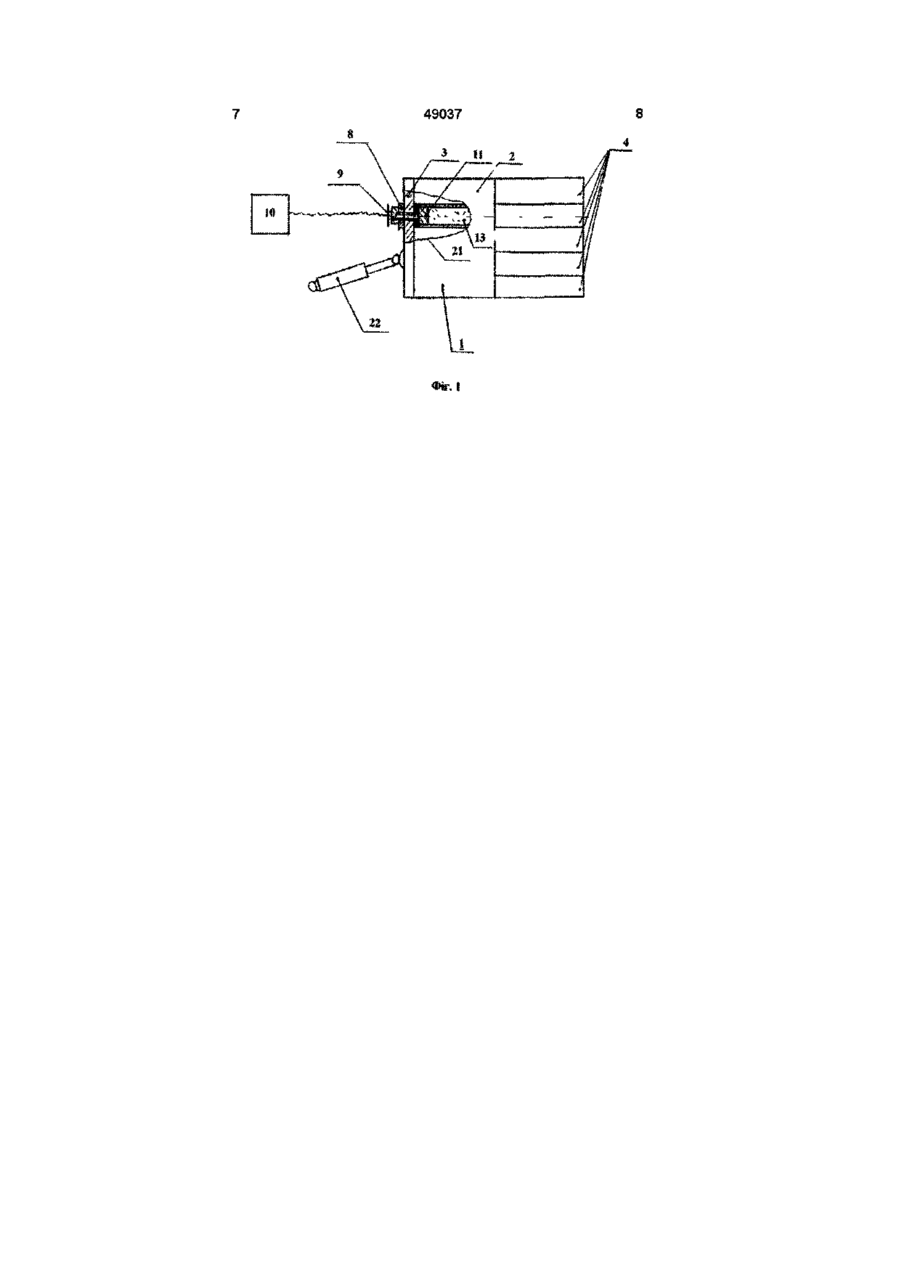

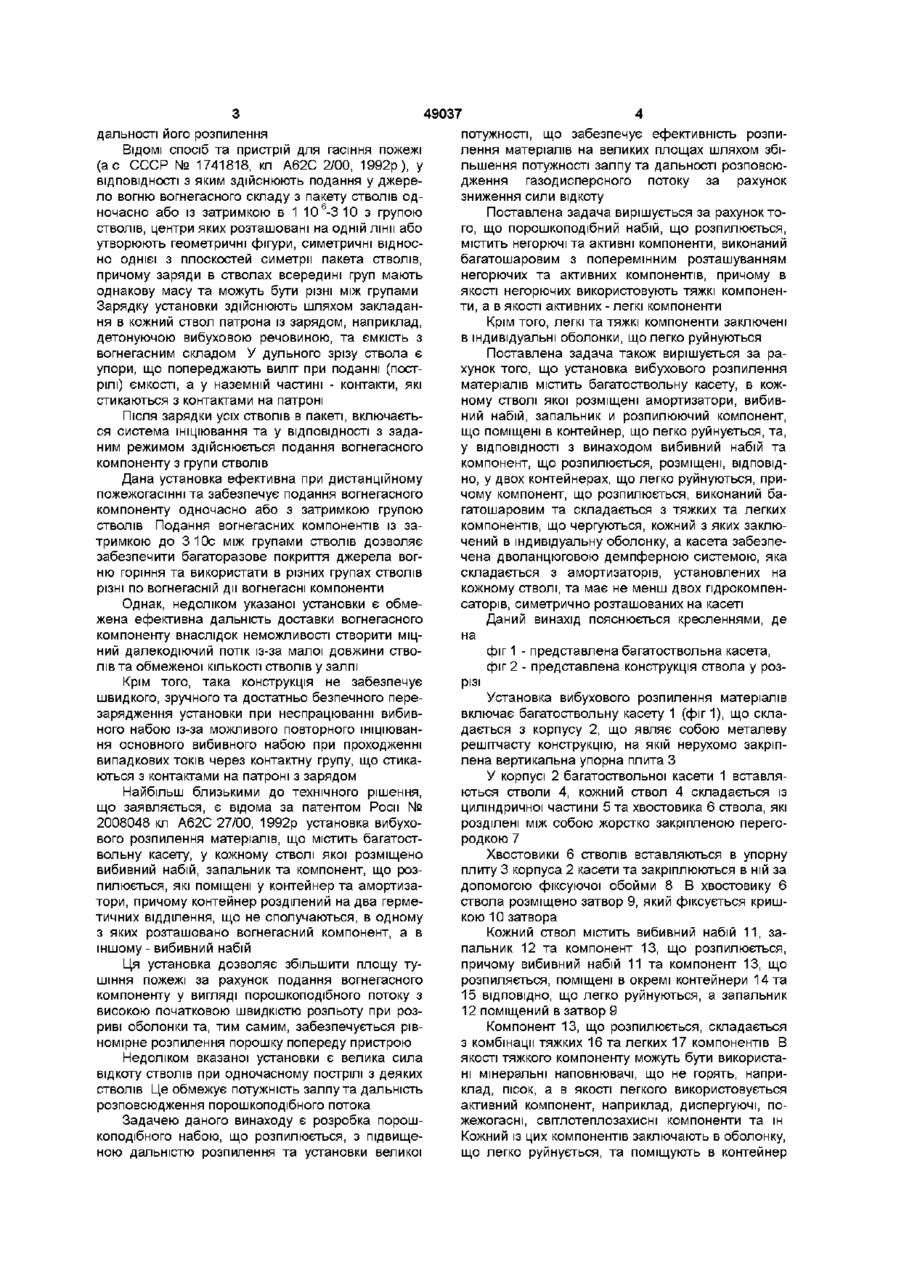

1 Порошкоподібний розпилювальний набій який містить негорючі та активні компоненти, який відрізняється тим, що виконаний багатошаровим з позмінним розташуванням негорючих та активних компонентів, причому як негорючі використовують важкі компоненти, а як активні - легкі компоненти 2 Порошкоподібний розпилювальний набій за п 1, який відрізняється тим, що легкі та важкі компоненти поміщені в індивідуальні оболонки, що легко руйнуються 3 Установка вибухового розпилення порошкоподібного набою, що містить багатоствольну касету, в кожному стволі якої розміщені амортизатори, що Винахід відноситься до області техніки, що здійснює вибухове розпилення матеріалів Зокрема, до протипожежних компонентів та призначено для дистанційного гасіння газових та нафтових фонтанів, лісових пожеж, рідких та твердих горючих матеріалів в наземних та підземних умовах, а також винахід може бути використано для дегазації грунта та різних предметів, створення світових та теплових екранів при ліквідації аварій та катастроф та, крім того, може знайти застосування у сільському господарстві для розпилення мінеральних добрив у важкодоступній місцевості, наприклад, у горах або на сильно пересіченій місцевості Відомий набій, що розпилюється, для гасіння пожежі, в якому вогнегасний порошок, тобто активний компонент, розпилюється на джерело вогню створюють демпферну систему касети, вибивний набій, запальник та порошкоподібний набій, що розпиляється, поміщені в контейнер, який відрізняється тим, що вибивний набій та порошкоподібний розпилювальний набій розміщені ВІДПОВІДНО в двох контейнерах, що легко руйнуються, причому порошкоподібний розпилювальний набій виконаний багатошаровим та складається з важких та легких компонентів, кожний з яких поміщений в індивідуальну оболонку, а демпферна система виконана дволанцюговою та має не менш двох пдрокомпенсаторів, симетрично розташованих на касеті 4 Установка за п 3, яка відрізняється тим, що контейнер заповнений оболонками в КІЛЬКОСТІ не менш 3-х, що містять поперемінно розташовані важкий та легкий компоненти 5 Установка за п 3, яка відрізняється тим, що поперечний переріз касети може бути виконано у формі геометричної фігури, наприклад овалу, багатокутника 6 Установка за п 3, яка відрізняється тим, що касету встановлено на нерухомій платформі 7 Установка за п 3, яка відрізняється тим, що касету виконано з можливістю и встановлення на рухомому транспортному засобі, сухопутному, водному або повітряному за допомогою компоненту - газоутворювача При виникненні джерела вогню газоутворювач на основі азодикарбопаміду загорається, утворюючи газову суміш Ця газова суміш витісняє вогнегасний порошок (Див Патент РФ 2026696, кп А62Д 1/00, 1995р) Однак, дальність розпилення такого компоненту невелика, його використання обмежується локальними пожежами Найбільш близьким до заявляемого винаходу є газопорошковии набій, що розпилюється, для гасіння пожежі, що містить термічно розсіюваний компонент - негорючі мінеральні речовини та активні горючі компоненти окисник та горюче зв'язуюче (Див патент РФ 2005517 кл А62Д 1/00, 1994р ) Недолік даного заряду полягає в обмеженні О і со о 49037 дальності його розпилення ВІДОМІ спосіб та пристрій для гасіння пожежі (ас СССР № 1741818, кл А62С 2/00, 1992р), у ВІДПОВІДНОСТІ з яким здійснюють подання у джерело вогню вогнегасного складу з пакету стволів одночасно або із затримкою в 1 10 6-3 10 з групою стволів, центри яких розташовані на одній лінії або утворюють геометричні фігури, симетричні відносно однієї з плоскостей симетрії пакета стволів, причому заряди в стволах всередині груп мають однакову масу та можуть бути різні між групами Зарядку установки здійснюють шляхом закладання в кожний ствол патрона із зарядом, наприклад, детонуючою вибуховою речовиною, та ємкість з вогнегасним складом У дульного зрізу ствола є упори, що попереджають виліт при поданні (пострілі) ємкості, а у наземній частині - контакти, які стикаються з контактами на патроні Після зарядки усіх стволів в пакеті, включається система ініціювання та у ВІДПОВІДНОСТІ З заданим режимом здійснюється подання вогнегасного компоненту з групи стволів Дана установка ефективна при дистанційному пожежогасінні та забезпечує подання вогнегасного компоненту одночасно або з затримкою групою стволів Подання вогнегасних компонентів із затримкою до 3 10с між групами стволів дозволяє забезпечити багаторазове покриття джерела вогню горіння та використати в різних групах стволів різні по вогнегасній дії вогнегасні компоненти Однак, недоліком указаної установки є обмежена ефективна дальність доставки вогнегасного компоненту внаслідок неможливості створити міцний далекодіючий потік із-за малої довжини стволів та обмеженої КІЛЬКОСТІ стволів у залпі Крім того, така конструкція не забезпечує швидкого, зручного та достатньо безпечного перезарядження установки при неспрацюванні вибивного набою із-за можливого повторного ініціювання основного вибивного набою при проходженні випадкових токів через контактну групу, що стикаються з контактами на патроні з зарядом Найбільш близькими до технічного рішення, що заявляється, є відома за патентом Роси № 2008048 кл А62С 27/00, 1992р установка вибухового розпилення матеріалів, що містить багатоствольну касету, у кожному стволі якої розміщено вибивний набій, запальник та компонент, що розпилюється, які поміщені у контейнер та амортизатори, причому контейнер розділений на два герметичних відділення, що не сполучаються, в одному з яких розташовано вогнегасний компонент, а в іншому - вибивний набій Ця установка дозволяє збільшити площу тушіння пожежі за рахунок подання вогнегасного компоненту у вигляді порошкоподібного потоку з високою початковою швидкістю розльоту при розриві оболонки та, тим самим, забезпечується рівномірне розпилення порошку попереду пристрою Недоліком вказаної установки є велика сила відкоту стволів при одночасному пострілі з деяких стволів Це обмежує потужність залпу та дальність розповсюдження порошкоподібного потока Задачею даного винаходу є розробка порошкоподібного набою, що розпилюється, з підвищеною дальністю розпилення та установки великої потужності, що забезпечує ефективність розпилення матеріалів на великих площах шляхом збільшення потужності залпу та дальності розповсюдження газодисперсного потоку за рахунок зниження сили відкоту Поставлена задача вирішується за рахунок того, що порошкоподібний набій, що розпилюється, містить негорючі та активні компоненти, виконаний багатошаровим з поперемінним розташуванням негорючих та активних компонентів, причому в якості негорючих використовують тяжкі компоненти, а в якості активних - легкі компоненти Крім того, легкі та тяжкі компоненти заключені в індивідуальні оболонки, що легко руйнуються Поставлена задача також вирішується за рахунок того, що установка вибухового розпилення матеріалів містить багатоствольну касету, в кожному стволі якої розміщені амортизатори, вибивний набій, запальник и розпилюючий компонент, що поміщені в контейнер, що легко руйнується, та, у ВІДПОВІДНОСТІ з винаходом вибивний набій та компонент, що розпилюється, розміщені, ВІДПОВІДНО, у двох контейнерах, що легко руйнуються, причому компонент, що розпилюється, виконаний багатошаровим та складається з тяжких та легких компонентів, що чергуються, кожний з яких заключений в індивідуальну оболонку, а касета забезпечена дволанцюговою демпферною системою, яка складається з амортизаторів, установлених на кожному стволі, та має не менш двох пдрокомпенсаторів, симетрично розташованих на касеті на різі Даний винахід пояснюється кресленнями, де фіг 1 - представлена багатоствольна касета, фіг 2 - представлена конструкція ствола у роз Установка вибухового розпилення матеріалів включає багатоствольну касету 1 (фіг 1), що складається з корпусу 2, що являє собою металеву решітчасту конструкцію, на якій нерухомо закріплена вертикальна упорна плита З У корпусі 2 багатоствольної касети 1 вставляються стволи 4, кожний ствол 4 складається із циліндричної частини 5 та хвостовика 6 ствола, які розділені між собою жорстко закріпленою перегородкою 7 Хвостовики 6 стволів вставляються в упорну плиту 3 корпуса 2 касети та закріплюються в ній за допомогою фіксуючої обойми 8 В хвостовику 6 ствола розміщено затвор 9, який фіксується кришкою 10 затвора Кожний ствол містить вибивний набій 11, запальник 12 та компонент 13, що розпилюється, причому вибивний набій 11 та компонент 13, що розпиляється, поміщені в окремі контейнери 14 та 15 ВІДПОВІДНО, що легко руйнуються, а запальник 12 поміщений в затвор 9 Компонент 13, що розпилюється, складається з комбінації тяжких 16 та легких 17 компонентів В якості тяжкого компоненту можуть бути використані мінеральні наповнювачі, що не горять, наприклад, пісок, а в якості легкого використовується активний компонент, наприклад, диспергуючі, пожежогасні, світлотеплозахисні компоненти та ш Кожний із цих компонентів заключають в оболонку, що легко руйнується, та поміщують в контейнер 49037 15, у слідуючому порядку спочатку поміщують оболонку 18, що легко руйнується, заповнену тяжким компонентом 16, потім оболонку 19, заповнену легким компонентом, а потім оболонку 20 з тяжким компонентом 16 і т д , причому КІЛЬКІСТЬ оболонок, заповнених компонентом, що розпилюється, і розміщених в контейнері має бути не менш З Установка вибухового розпилення матеріалів забезпечена 2-х ланцюговою демпферною системою Перший ланцюг демпферної системи включає амортизатори 2, установлені на кожному стволі 4 касети 1 та виконані з пружного матеріалу, та які забезпечують гасіння відкоту при пострілі Другий ланцюг демпферної системи включає два пдрокомпенсатора 22, симетрично розташовані в ЛІВІЙ та правій частині багатоствольної касети відносно її вертикальної ВІСІ та забезпечують додатково гасіння енергії відкоту Багатоствольна касета 1 забезпечена підйомним механізмом (на фігурах не показано) с кутом піднесення від -5° до +30° від рівня горизонта по вертикалі та поворотним механізмом (на кресленні не показано), що забезпечує поворот багатоствольної касети на 360° по азимуту Поперечне січення касети може мати різну форму, наприклад, овальну або у вигляді багатокутника та будь-яку іншу Крім того, указана касета забезпечена лазерним, оптичним або інфрачервоним прицілом (на фігурах не показано) орієнтації на ціль Установка забезпечена кріслом оператора (на фігурах не показано), яке обертається одночасно з багатоствольною касетою та, таким чином, оператор завжди бачить об'єкт дії Додатково указана установка забезпечена пультом оператора (на фігурах не показано), який може бути встановлено як на установці, так і в будь-якому МІСЦІ від установки в межах видимості та забезпечує управління роботою системи Установка може бути установлена на будь-якому рухомому транспортному засобі повітряному, водному, наземному, а також стаціонарному наприклад, на нерухомій платформі Працює установка слідуючим чином Багатоствольну касету 1 орієнтують на ціль, діючи за допомогою оптичного, інфрачервоного або лазерного прицілу Через пульт оператора замикають електричну ціль та електричний імпульс подають на запальник, в якості якого використовують, наприклад, пірозапал, він спрацьовує та ІНІЦІЮЄ вибивний набій, в результаті утворюються горючі гази, які впливають на контейнер з компонентом, що розпилюється Гази, які виникли при згоранні вибивного набою, утворюють фронт ударної хвилі, який діє з однаковою силою як в сторону контейнера 15 з речовиною, що розпиляється, так і в сторону упорної плити 3 Амортизатори зжимаються під дією газів та частково гасять енергію відкоту, направлену на упорну плиту 3, а кінцево гасять енергію відкоту пдрокомпенсатори 22 або 23, в залежності від того, в якій частині лівої або правої багатоствольної касети спрацьовує ствол Фронт ударної хвилі горючих газів вирівнюється за рахунок наявності тяжкого компонента 16, заключеного в оболонку 18, що легко руйнується, та м'яко діє на легкий компонент 17, заключений в легко деформовану оболонку 19, та проникає в його масу та приводить частки у збуджений стан, та виштовхує легкий компонент 17, поміщений в оболонку 19, що легко руйнується, та розпилюють його Тяжкий компонент 16, в якості якого використовують мінеральний негорючий наповнювач, знаходиться в передній частині контейнера, служить лідером в газодисперсному потоці та збільшує його дальність та ЩІЛЬНІСТЬ за рахунок зменшення опору зустрічного потоку повітря На КІНЦІ ствола утворюється газодисперсний дальнодіючий потік матеріалу, що розпиляється, який діє на вогнище возгорания або інший об'єкт Дволанцюгова демпферна система дозволяє збільшити МІЦНІСТЬ залпу як з одного ствола, так і одночасно, наприклад, із 10 стволів, 20 стволів або з усіх стволів, поміщених в касету, або з невеликим інтервалом часу при зади всіх стволів Наприклад, віддача при ініціюванні 300г чорного димного пороху при внутрішньому діаметрі ствола біля 200мм при масі компоненту, що розпиляється, від 20 до 30кг складає від 1000 до 1500кг на 1 ствол У випадку, що ми роздивляємось, 1 пдрокомпенсатор може гасити енергію відкоту не менш 5000кг Запропонований винахід дозволяє збільшити ефективність установки за рахунок збільшення потужності та дальності польоту матеріалу, що розпиляється, а також розширити сферу и застосування Установка дозволяє гасити гарячі нафтогазові фонтани, ліквідувати аварії на ХІМІЧНИХ, нафтоперероблюючих комплексах, дезактивувати заражені місцевості та предмети, створювати захисні екрани від різних видів опромінення, розпиляти мінеральні добрива у горній місцевості при терасному ростові рослинних культур 49037 Фіг. 1

Дивитися

Додаткова інформація

Назва патенту англійською

Powder sprayed charge and unit for its spraying

Автори англійською

Ivanov Valerii Anatoliiovych

Назва патенту російською

Порошкообразный распыляемый заряд и установка для его распыления

Автори російською

Иванов Валерий Анатолиевич

МПК / Мітки

МПК: A62C 27/00, A62D 1/00, A62C 35/00

Мітки: розпилювальний, набій, установка, розпилення, порошкоподібний
