Вакуумний вимикач

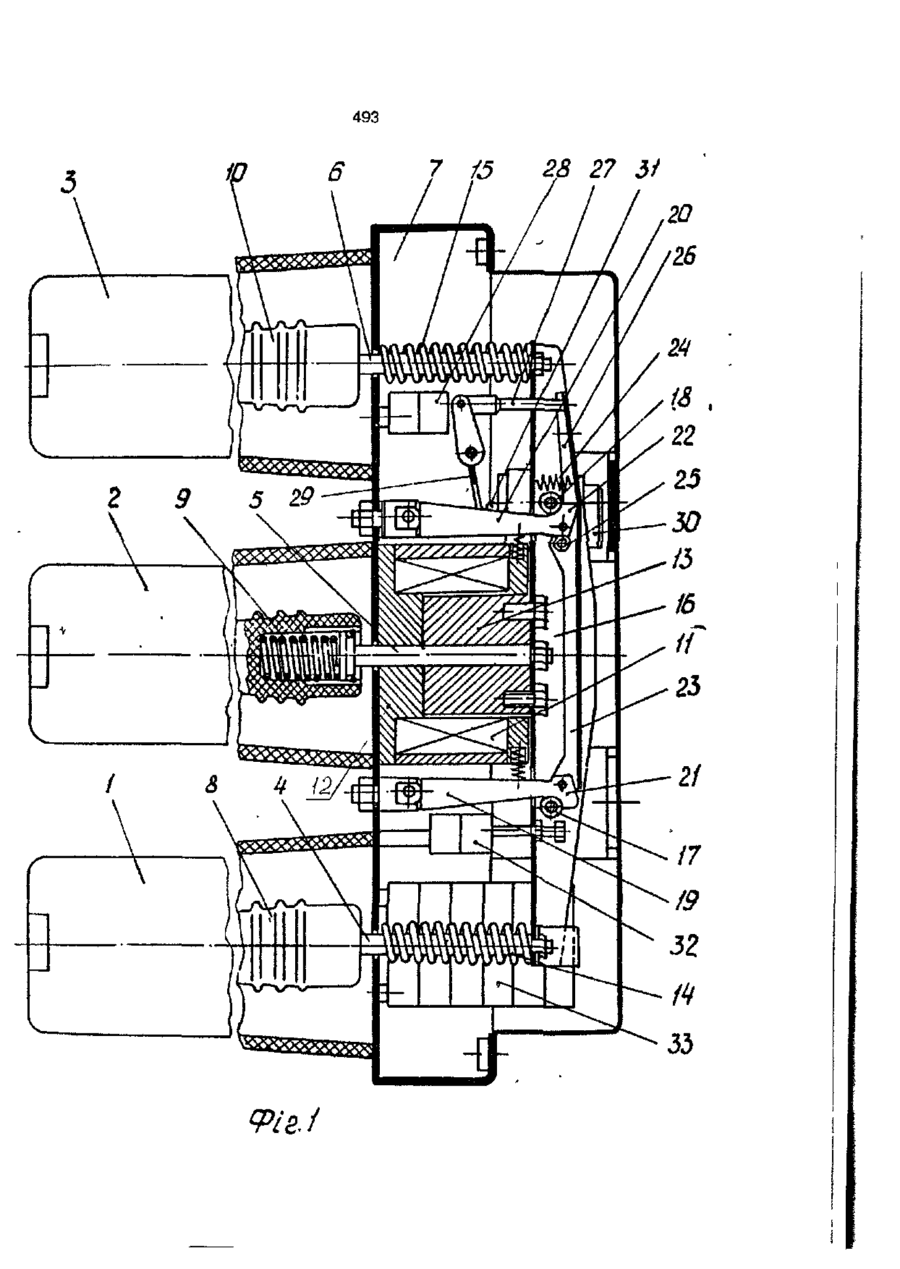

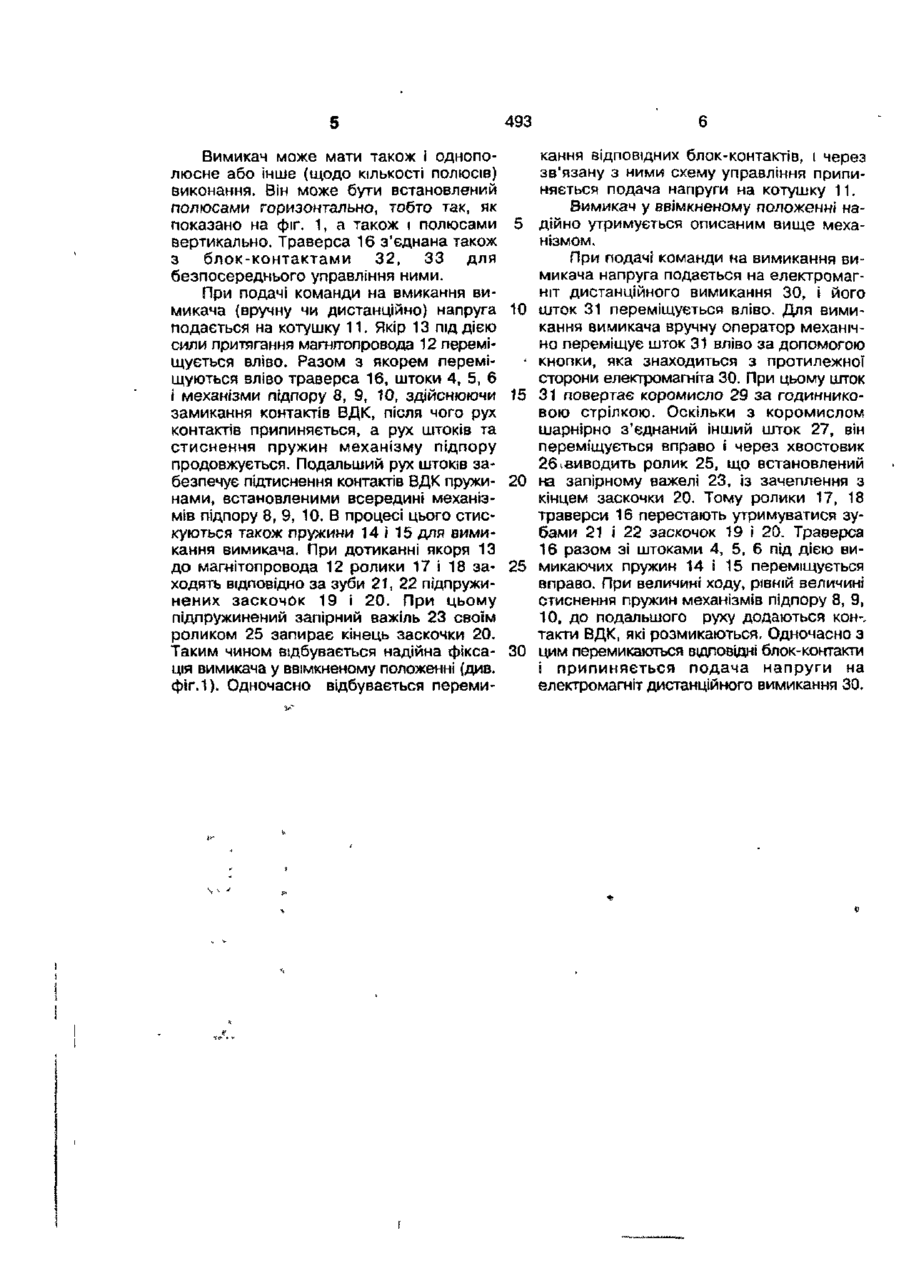

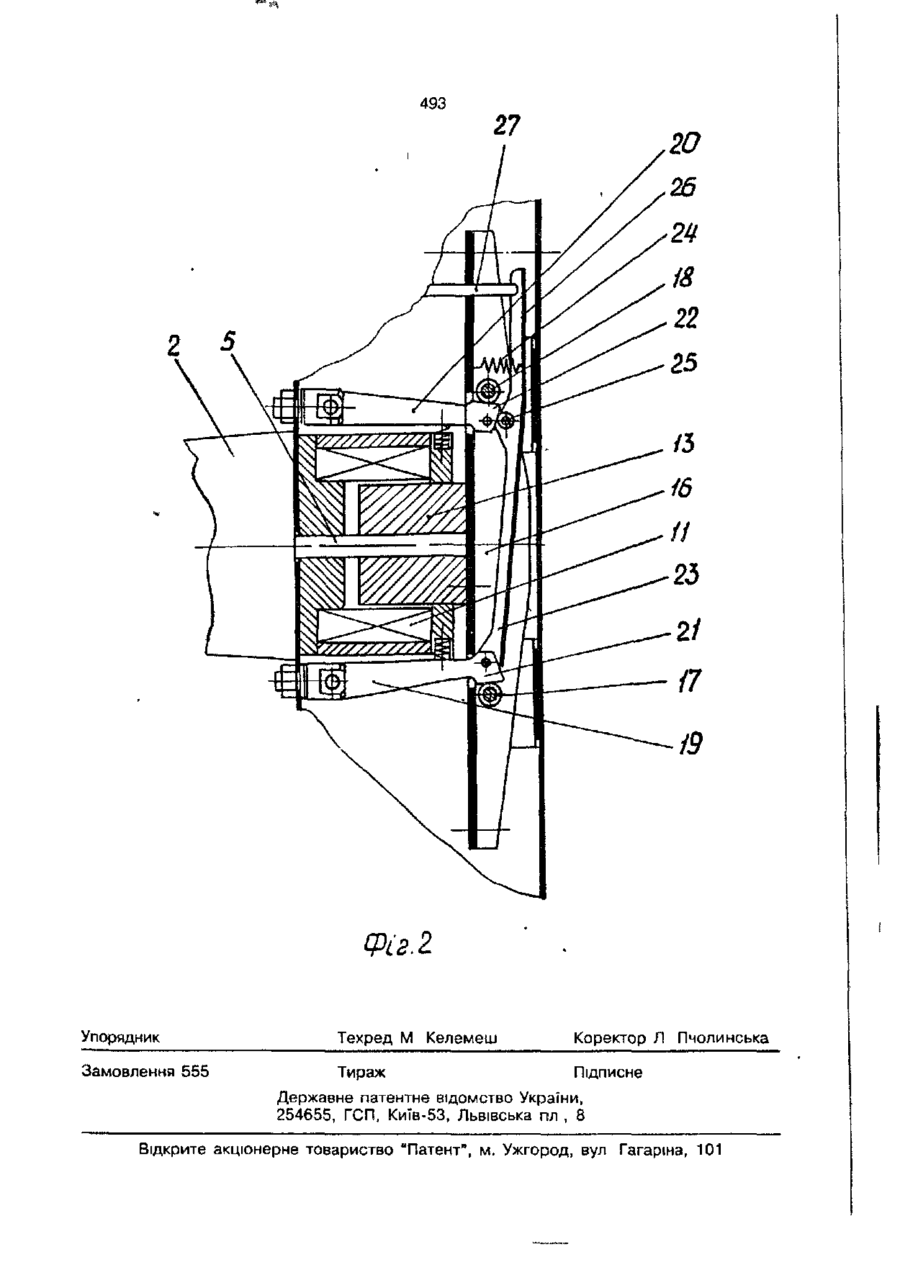

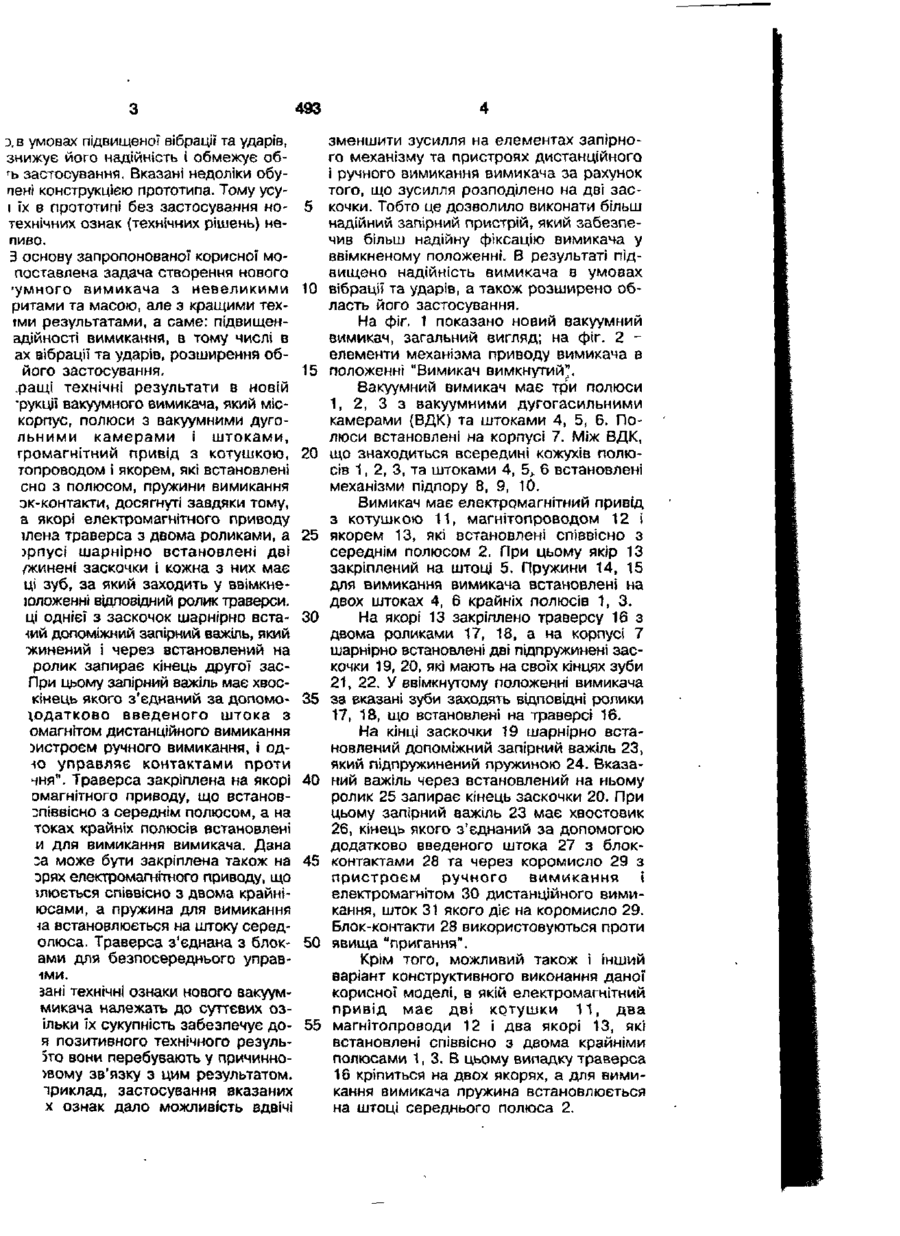

1. Вакуумний вимикач, що має корпус, полюси з вакуумними дугогасильними камерами і штоками, електромагнітний привід з котушкою, магнітопроводом і якорем, які встановлені співвісно з полюсом, пружини вимикання, блок-контакти, який в і д р і з н я є т ь с я тим, що на якорі електромагнітного приводу закріплено траверсу з двома роликами, а на корпусі шарнірно встановлені дві підпружинені заскочки і кожна з них має на кінці зуб, за який заходить у ввімкненому положенні відповідний ролик траверси, на кінці однієї з заскочок шарнірно встанов лений запірний важіль, який підпружинений і через встановлений на ньому ролик запирає обидві заскочки. 2. Вимикач за п.1, який в і д р і з няється тим, що запірний важіль має хвостовик, кінець якого з'єднаний за допомогою введеного штока з електромагнітом дистанційного вимикання, з пристроєм ручного вимикання та з блокконтактами проти "пригання". 3. Вимикач за п. 1, який в і д р і з няється тим, що вказана траверса закріплена на якорі електромагнітного приводу, який встановлений співвісно з середнім полюсом, а на двох штоках крайніх полюсів встановлені пружини для вимикання вимикача. 4. Вимикач за п.1, який в і д р і з н я є т ь с я тим, що що вказана траверса закріплена на якорях електромагнітного приводу, які встановлені співвісно з двома крайніми полюсами, а пружина для вимикання вимикача встановлена на штоці середнього полюса. 5. Вимикач за п. 1, який в і д р і з няється тим, що вказана траверса з'єднана з блок-контактами для безпосереднього управління ними. Корисна модель належить до електротехніки, зокрема, до конструкції вакуумних вимикачів, які призначені для роботи в електроустановках високої напруги. За сукупнустю ознак прототипом до запропонованої конструкції вакуумного вимикача може бути вимикач, який містить корпус, полюси з вакуумними дугогасильними камерами і штоками, є л ектр о магнітний привід з котушкою, магнітопроводом і якорем, які встановлені співвісно з полюсом, пружини вимикання, блок-контакти. Недоліком даного прототипа є недостатня надійність запірного пристрою, особ 493 э.в умовах підвищеної вібрації та ударів, знижує його надійність і обмежує обг ь застосування. Вказані недоліки обупені конструкцією прототипа. Тому усуі їх в прототипі без застосування нотехнічних ознак (технічних рішень) непиво. З основу запропонованої корисної мопостаелена задача створення нового •умного вимикача з невеликими ритами та масою, але з кращими техіми результатами, а саме: підвищенадійності вимикання, в тому числі в ах вібрації та ударів, розширення обйого застосування, .ращі технічні результати в новій •рукції вакуумного вимикача, який міскорпус, полюси з вакуумними дугольними камерами і штоками, громагнітний привід з котушкою, топроводом і якорем, які встановлені сно з полюсом, пружини вимикання зк-контакти, досягнуті завдяки тому, а якорі електромагнітного приводу ілена траверса з двома роликами, а jpnyci шарнірно встановлені дві /жинені заскочки і кожна з них має ці зуб, за який заходить у ввімкнеюложенні відповідний ролик траверси, ці однієї з заскочок шарнірно вста•ІИЙ допоміжний запірний важіль, який •жинений і через встановлений на ролик запирає кінець другої засПри цьому запірний важіль має хвоскінець якого з'єднаний за допомо*одатково введеного штока з омагнітом дистанційного вимикання эистроем ручного вимикання, і одно управляє контактами проти ння\ Траверса закріплена на якорі омагнітного приводу, що встановзпіввісно з середнім полюсом, а на токах крайніх полюсів встановлені и для вимикання вимикача. Дана 2а може бути закріплена також на эрях електромагнітного приводу, що ЇЛЮЄТЬСЯ співвісно з двома крайніюсами, а пружина для вимикання *а встановлюється на штоку середолюса. Траверса з'єднана з блоками для безпосереднього управ 5 10 15 20 25 ЗО 35 40 45 50 1МИ. зані технічні ознаки нового вакууммикача належать до суттєвих озільки їх сукупність забезпечує до- 55 я позитивного технічного резуль5то вони перебувають у причинно>вому зв'язку з цим результатом, іриклад, застосування вказаних х ознак дало можливість вдвічі зменшити зусилля на елементах запірного механізму та пристроях дистанційного і ручного вимикання вимикача за рахунок того, що зусилля розподілено на дві заскочки. Тобто це дозволило виконати більш надійний запірний пристрій, який забезпечив більш надійну фіксацію вимикача у ввімкненому положенні. В результаті підвищено надійність вимикача в умовах вібрації та ударів, а також розширено область його застосування. На фіг. 1 показаноновий вакуумний вимикач, загальний вигляд; на фіг. 2 елементи механізма приводу вимикача в положенні "Вимикач вимкнутий^. Вакуумний вимикач має три полюси 1, 2, 3 з вакуумними дугогасильними камерами {ВДК) та штоками 4, 5, 6. Полюси встановлені на корпусі 7. Між ВДК, що знаходиться всередині кожухів полюсів 1, 2, 3, та штоками 4, 5,. 6 встановлені механізми підпору 8, 9, 10. Вимикач має електромагнітний привід з котушкою 11, магнітопроводом 12 і якорем 13, які встановлені співвісно з середнім полюсом 2. При цьому якір 13 закріплений на штоці 5. Пружини 14, 15 для вимикання вимикача встановлені на двох штоках 4, 6 крайніх полюсів 1, 3. На якорі 13 закріплено траверсу 16 з двома роликами 17, 18, а на корпусі 7 шарнірно встановлені дві підпружинені заскочки 19, 20, які мають на своїх кінцях зуби 21, 22. У ввімкнутому положенні вимикача за вказані зуби заходять відповідні ролики 17, 18, що встановлені на траверсі 16. На кінці заскочки 19 шарнірно встановлений допоміжний запірний важіль 23, який підпружинений пружиною 24. Вказаний важіль через встановлений на ньому ролик 25 запирає кінець заскочки 20. При цьому запірний важіль 23 має хвостовик 26, кінець якого з'єднаний за допомогою додатково введеного штока 27 з блокконтактами 28 та через коромисло 29 з пристроєм ручного вимикання і електромагнітом ЗО дистанційного вимикання, шток 31 якого діє на коромисло 29. Блок-контакти 28 використовуються проти явища "пригання". Крім того, можливий також і інший варіант конструктивного виконання даної корисної моделі, в якій електромагнітний привід має дві котушки 1 1 , два магнітопроводи 12 і два якорі 13, які встановлені співвісно з двома крайніми полюсами 1, 3. В цьому випадку траверса 16 кріпиться на двох якорях, а для вимикання вимикача пружина встановлюється на штоці середнього полюса 2. 493 Вимикач може мати також і однополюсне або інше (щодо кількості полюсів) виконання. Він може бути встановлений полюсами горизонтально, тобто так, як показано на фіг. 1, а також і полюсами вертикально. Траверса 16 з'єднана також з блок-контактами 32, 33 для безпосереднього управління ними. При подачі команди на вмикання вимикача (вручну чи дистанційно) напруга подається на котушку 11. Якір 13 під дією сили притягання магнітопровода 12 переміщується вліво. Разом з якорем переміщуються вліво траверса 16, штоки 4, 5, 6 І механізми підпору 8, 9, 10, здійснюючи замикання контактів ВДК, після чого рух контактів припиняється, а рух штоків та стиснення пружин механізму підпору продовжується. Подальший рух штоків забезпечує підтиснення контактів ВДК пружинами, встановленими всередині механізмів підпору 8, 9, 10. В процесі цього стискуються також пружини 14 і 15 для вимикання вимикача. При дотиканні якоря 13 до матітопровода 12 ролики 17 і 18 заходять відповідно за зуби 21, 22 підпружинених заскочок 19 і 20. При цьому підпружинений запірний важіль 23 своїм роликом 25 запирає кінець заскочки 20. Таким чином відбувається надійна фіксація вимикача у ввімкненому положенні (див. фіг.1). Одночасно відбувається переми 5 10 15 20 25 ЗО кання відповідних блок-контактів, і через зв'язану з ними схему управління припиняється подача напруги на котушку 11. Вимикач у ввімкненому положенні надійно утримується описаним вище механізмом. При подачі команди на вимикання вимикача напруга подається на електромагніт дистанційного вимикання 30, і його (Хїток 31 переміщується вліво. Для вимикання вимикача вручну оператор механічно переміщує шток 31 вліво за допомогою кнопки, яка знаходиться з протилежної сторони електромагніта ЗО. При цьому шток 31 повертає коромисло 29 за годинниковою стрілкою. Оскільки з коромислом шарнірно з'єднаний інший шток 27, він переміщується вправо і через хвостовик 26 «виводить ролик 25, що встановлений на запірному важелі 23, із зачеплення з кінцем заскочки 20. Тому ролики 17, 18 траверси 16 перестають утримуватися зубами 21 і 22 заскочок 19 і 20. Траверса 16 разом зі штоками 4, 5, 6 під дією вимикаючих пружин 14 і 15 переміщується вправо. При величині ходу, рівній величині стиснення пружин механізмів підпору 8, 9, 10, до подальшого руху додаються кон-. такти ВДК, які розмикаються. Одночасно з цим перемикаються відповідні блок-контакти І припиняється подача напруги на електромагніт дистанційного вимикання ЗО. 493 28 27 З/ Фіг. і 493 Фіг 2 Упорядник Техред М Келемеш Коректор Л Пчолинська Замовлення 555 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл , 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна, 101
