Вакуумний вимикач

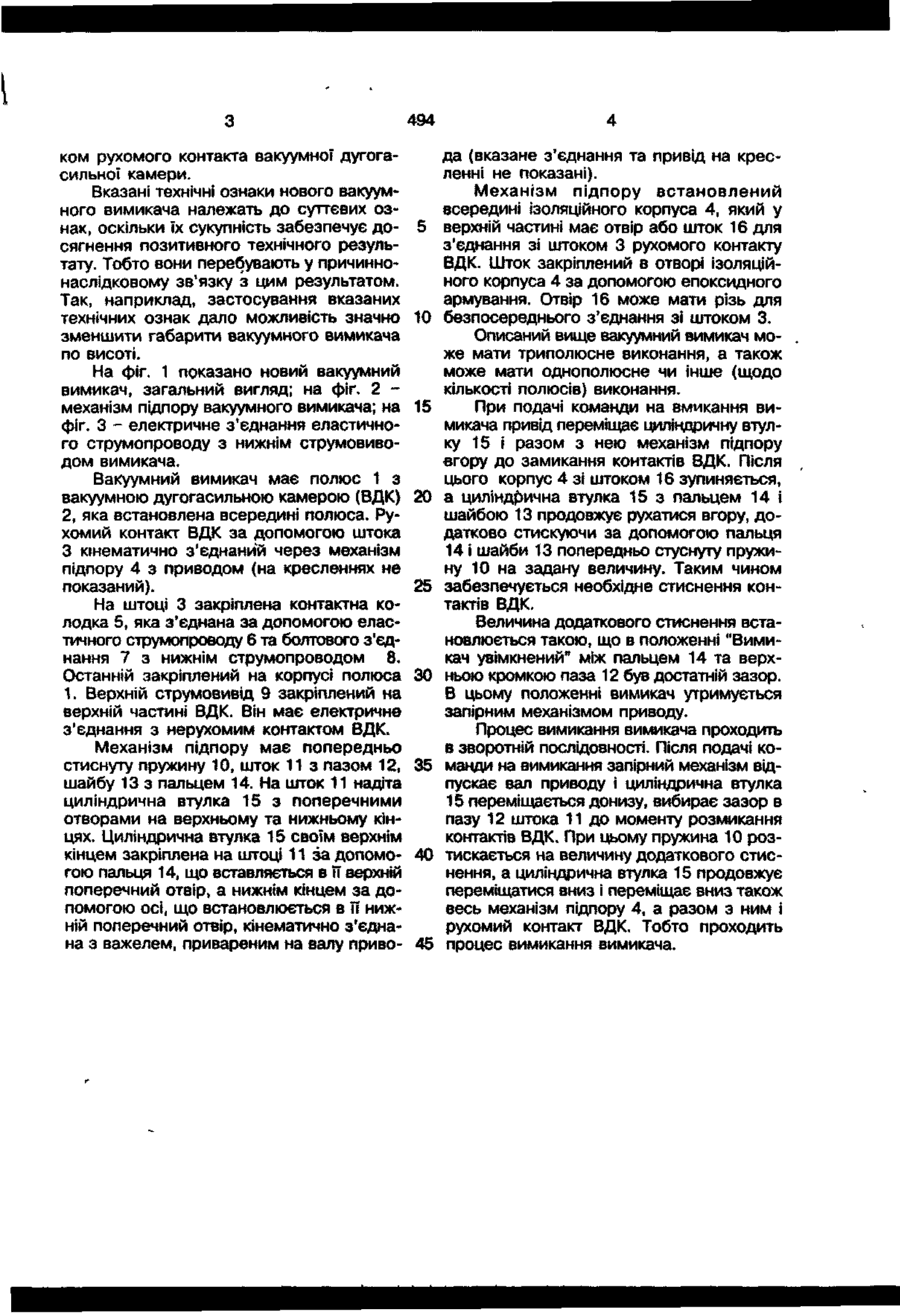

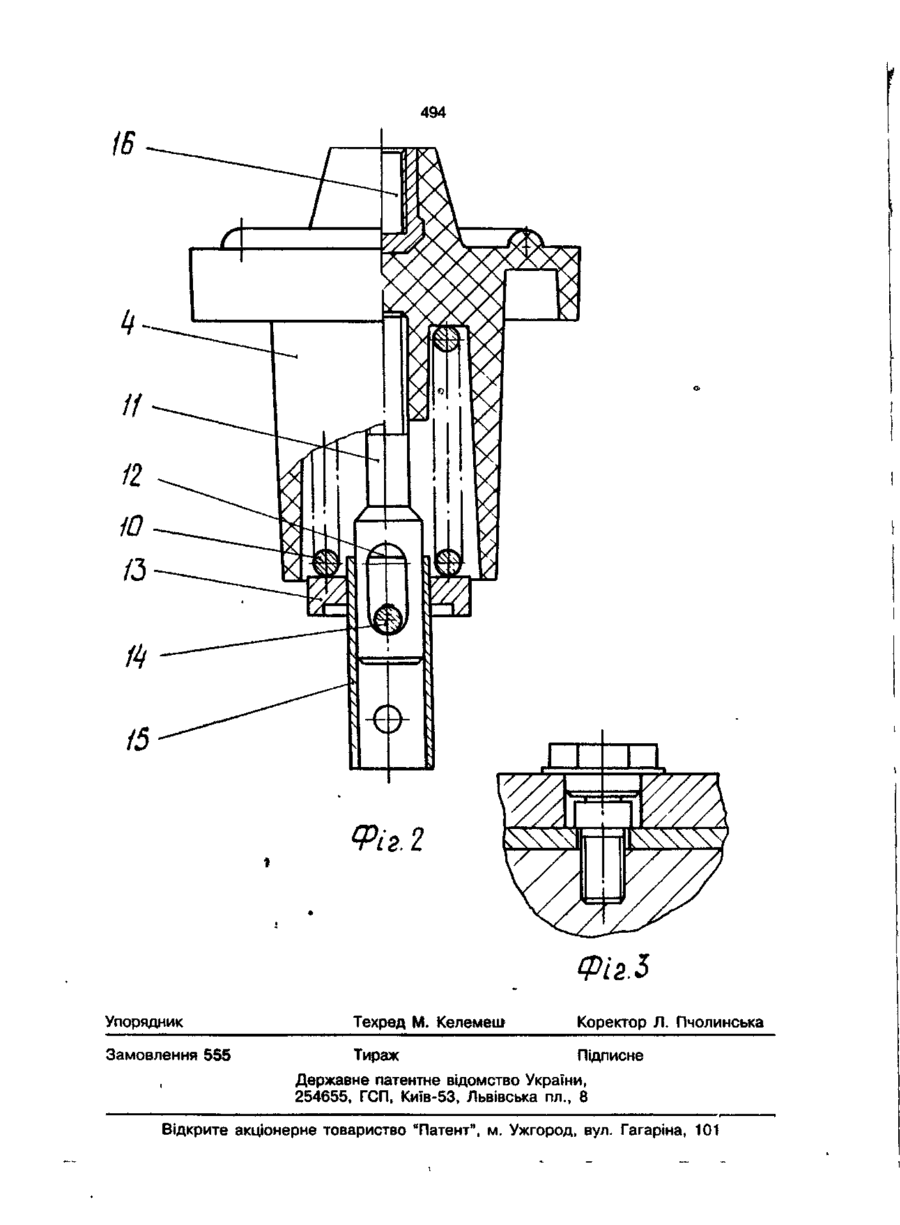

Вакуумний вимикач, що має полюс з вакуумною дугогасильною камерою, рухомий контакт якої з'єднаний через механізм підпору з приводом, причому механізм підпору має попередньо стиснуту пружину, який в і д р і з н я є т ь с я тим, що вказаний механізм підпору має ізоляційний корпус, всередині якого встановлені попередньо стиснута пружина та шток з пазом, причому ізоляційний корпус у своїй верхній частині має додатковий шток чи отвір з різзю для з'єднання зг штоком рухомого контакту вакуумної дугогасильної камери. С > Корисна модель належить до електротехніки, зокрема до конструкцій вакуумних вимикачів, які призначені для роботи в електроустановках високої напруги. За сукупністю ознак прототипом запропонованої конструкції вакуумного вимикача може бути вимикач, який має полюс з вакуумною дугогасильною камерою, рухомий контакт якої з'єднаний через механізм підпору з приводом, причому механізм підпору має попередньо стиснуту пружину. Недоліком прототипу є великі габарити по висоті, оскільки у вимикачі потрібно витримати необхідні відстані між металевими заземленими частинами вимикача та елементами, що знаходяться під напругою. Це обмежує область застосування даного вимикача. Вказані недоліки обумовлені конструкцією прототипу. Тому усунути цей недолік в прототипі без застосування нових технічних ознак (технічних рішень) неможливо. В основу запропонованої корисної моделі поставлено задачу створення нового вакуумного вимикача з кращими технічними показниками, а саме: з меншими габаритами по висоті. Кращі технічні результати в новій конструкції вакуумного вимикача, який має полюс з вакуумною дугогасильною камерою, рухомий контакт якої з'єднаний через механізм підпору з приводом, причому механізм підпору має попередньо стиснуту пружину, досягнуті завдяки тому, що механізм підпору має ізоляційний корпус, всередині якого встановлені попередньо стиснута пружина та шток з пазом, причому ізоляційний корпус у своїй верхній частині має додатковий шток або отвір з внутрішньою різзю для з'єднання зі што 494 ком рухомого контакта вакуумної дугогасильної камери. Вказані технічні ознаки нового вакуумного вимикача належать до суттєвих ознак, оскільки їх сукупність забезпечує досягнення позитивного технічного результату. Тобто вони перебувають у лричиннонаслідковому зв'язку з цим результатом. Так, наприклад, застосування вказаних технічних ознак дало можливість значно зменшити габарити вакуумного вимикача по висоті. На фіг. 1 показано новий вакуумний вимикач, загальний вигляд; на фіг. 2 механізм підпору вакуумного вимикача; на фіг. З - електричне з'єднання еластичного струмопроводу з нижнім струмовиводом вимикача. Вакуумний вимикач має полюс 1 з вакуумною дугогасильною камерою (ВДК) 2, яка встановлена всередині полюса. Рухомий контакт ВДК за допомогою штока З кінематично з'єднаний через механізм підпору 4 з приводом (на кресленнях не показаний). На штоці 3 закріплена контактна колодка 5, яка з'єднана за допомогою еластичного струмопроводу 6 та болтового з'єднання 7 з нижнім струмопроводом 8. Останній закріплений на корпусі полюса 1. Верхній струмовивід 9 закріплений на верхній частині ВДК. Він має електричне з'єднання з нерухомим контактом ВДК. Механізм підпору має попередньо стиснуту пружину 10, шток 11 з пазом 12, шайбу 13 з пальцем 14. На шток 11 надіта циліндрична втулка 15 з поперечними отворами на верхньому та нижньому кінцях. Циліндрична втулка 15 своїм верхнім кінцем закріплена на штоці 11 за допомогою пальця 14, що вставляється в її верхній поперечний отвір, а нижнім кінцем за допомогою осі, що встановлюється в її нижній поперечний отвір, кінематично з'єднана з важелем, привареним на валу приво 5 10 15 20 25 30 35 40 45 да (вказане з'єднання та привід на кресленні не показані). Механізм підпору встановлений всередині ізоляційного корпуса 4, який у верхній частині має отвір або шток 16 для з'єднання зі штоком 3 рухомого контакту ВДК. Шток закріплений в отворі ізоляційного корпуса 4 за допомогою епоксидного армування. Отвір 16 може мати різь для безпосереднього з'єднання зі штоком 3. Описаний вище вакуумний вимикач може мати триполюсне виконання, а також може мати однополюсне чи інше (щодо кількості полюсів) виконання. При подачі команди на вмикання вимикача привід переміщає циліндричну втулку 15 і разом з нею механізм підпору вгору до замикання контактів ВДК. Після цього корпус 4 зі штоком 16 зупиняється, а циліндрична втулка 15 з пальцем 14 і шайбою 13 продовжує рухатися вгору, додатково стискуючи за допомогоюпальця 14 і шайби 13 попередньо стуснуту пружину 10 на задану величину. Таким чином забезпечується необхідне стиснення контактів ВДК. Величина додаткового стиснення встановлюється такою, що в положенні "Вимикач увімкнений" між пальцем 14 та верхньою кромкою паза 12 був достатній зазор. В цьому положенні вимикач утримується запірним механізмом приводу. Процес вимикання вимикача проходить в зворотній послідовності. Після подачі команди на вимикання запірний механізм відпускає вал приводу і циліндрична втулка 15 переміщається донизу, вибирає зазор в пазу 12 штока 11 до моменту розмикання контактів ВДК. При цьому пружина 10 розтискається на величину додаткового стиснення, а циліндрична втулка 15 продовжує переміщатися вниз і переміщає вниз також весь механізм підпору 4, а разом з ним і рухомий контакт ВДК. Тобто проходить процес вимикання вимикача. 494 15 Фіг. З Упорядник Техред М. Келемеш Коректор Л. Пчолинська Замовлення 555 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
